建筑桥梁模型制作方案建筑桥梁模型制作方案一、引言桥梁是连接两个地理位置的结构，是建筑工程中重要的组成部分。

建筑桥梁模型是工程领域中常见的研究和展示工具，通过制作桥梁模型，可以直观地展示桥梁的结构和构造，并进行实际的测试和分析。

本文将提供一种制作桥梁模型的方案，以供参考。

二、准备工作1.确定桥梁类型：首先需要确定要制作的桥梁类型，例如悬索桥、拱桥、梁桥等。

2.了解桥梁设计：了解所选桥梁的设计要求和结构特点，包括桥梁的跨度、荷载要求、材料等。

3.确定模型比例：根据可用材料和展示要求，确定模型的缩放比例。

三、材料准备1.主材料：选择适合制作桥梁模型的材料，如木材、塑料、金属等。

针对不同的桥梁类型，选择不同的材料。

2.辅助材料：胶水、胶带、细线等，用于固定和连接模型的各个部分。

四、制作步骤1.设计绘图：根据桥梁的设计要求，使用纸和铅笔进行桥梁模型的初步草图。

在纸上绘制桥梁的主要形态和结构，以确定制作模型的基本形状。

2.构造桥塔：根据设计要求，使用适当的材料制作桥梁的主塔，例如使用木材制作拱桥的拱脚。

3.制作桥面：根据桥梁类型选择合适的材料制作桥面。

例如，可以使用木材制作梁桥，使用金属材料制作悬索桥的桥面。

4.制作支撑结构：根据桥梁设计，使用适当的材料制作桥梁的支撑结构，如拱桥的拱体和支撑墩。

5.组装模型：根据绘制的设计图纸，将各个部分进行组装。

使用胶水、胶带和细线将各个部分固定在一起。

6.加固模型：使用适当的材料对模型的关键部分进行加固，以确保模型的结构稳定。

五、验收测试制作完成后，需要进行验收测试，以确保桥梁模型的结构和设计满足要求。

可以对模型施加荷载，检查模型的变形情况和承载能力是否符合设计要求。

六、展示和改进完成验收测试后，可以进行桥梁模型的展示和演示。

可以通过摄影或三维模拟软件展示模型的结构和形态。

同时，根据实际测试的结果，进行模型的改进和优化，以提高模型的性能和可靠性。

七、结论建筑桥梁模型的制作是一个结合设计、工程和艺术性的过程。

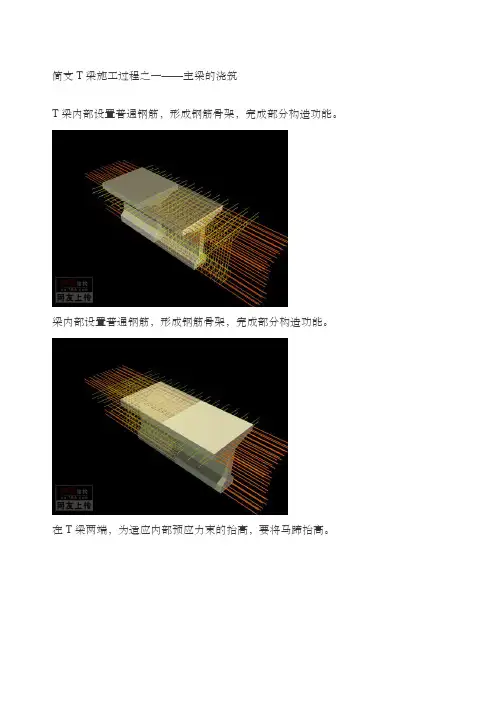

简支T梁施工过程之一——主梁的浇筑T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。

梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。

在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。

在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。

以要在张拉端设置锚头构件预留张拉位置。

锚头可设置在梁端、梁顶等位置。

以要在张拉端设置锚头构件预留张拉位置。

锚头可设置在梁端、梁顶等位置。

以要在张拉端设置锚头构件预留张拉位置。

锚头可设置在梁端、梁顶等位置。

多数T梁在梁内部设置通长的预应力钢束。

相似。

相似。

力集中。

预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。

T梁施工过程之二——穿束简支T梁施工过程之二——穿束预应力筋穿入孔道的方法有先穿束法和后穿束法两种。

先穿束法即在浇注混凝土之前穿束。

这种穿束法较省力，但束端保护不当易生锈。

后穿束法即在混凝土浇筑之后穿束。

穿束可在混凝土养护期内进行，不占工期，便于用通孔器或高压水通孔，穿束后及时张拉，易于防锈，但穿束较为费力。

后穿束法可用人工穿束、卷扬机穿束和穿束机穿束。

穿束前应全面检查孔道是否完整无缺T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之三——张拉预应力T梁一般采用后张法（先浇筑混凝土，后张拉预应力钢筋）。

后张法是利用构件自身作为加力台座进行预应力筋的张拉，并用锚夹具将张拉完毕的预应力筋锚固在构件的两端，再在预应力筋的管道内压入水泥浆，使预应力筋与混凝土粘结成整体。

后张法主要是靠锚夹具来传递和保持预加应力的。

预应力筋张拉时的混凝土强度直接影响构件的安全度、锚固区的局部承压、徐变引起的损失等，是施加预应力成败的关键。

施加预应力的方法很多，除常用的一端张拉、两端张拉、对称张拉、超张拉等以外，还有分批张拉、分段张拉、分阶段张拉、补偿张拉等。

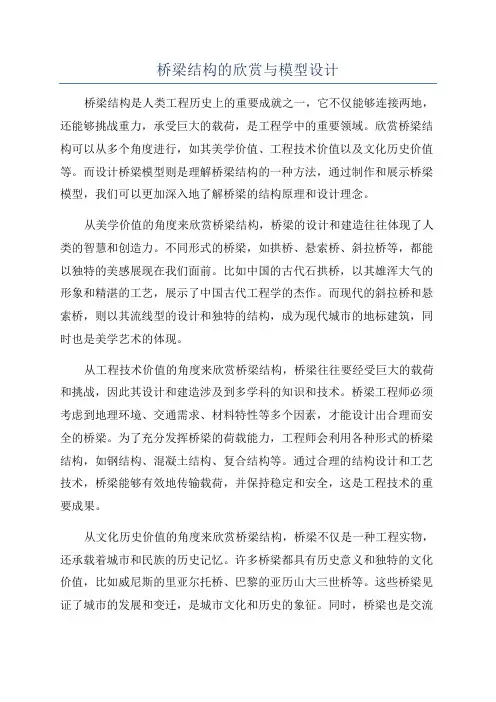

桥梁结构的欣赏与模型设计桥梁结构是人类工程历史上的重要成就之一，它不仅能够连接两地，还能够挑战重力，承受巨大的载荷，是工程学中的重要领域。

欣赏桥梁结构可以从多个角度进行，如其美学价值、工程技术价值以及文化历史价值等。

而设计桥梁模型则是理解桥梁结构的一种方法，通过制作和展示桥梁模型，我们可以更加深入地了解桥梁的结构原理和设计理念。

从美学价值的角度来欣赏桥梁结构，桥梁的设计和建造往往体现了人类的智慧和创造力。

不同形式的桥梁，如拱桥、悬索桥、斜拉桥等，都能以独特的美感展现在我们面前。

比如中国的古代石拱桥，以其雄浑大气的形象和精湛的工艺，展示了中国古代工程学的杰作。

而现代的斜拉桥和悬索桥，则以其流线型的设计和独特的结构，成为现代城市的地标建筑，同时也是美学艺术的体现。

从工程技术价值的角度来欣赏桥梁结构，桥梁往往要经受巨大的载荷和挑战，因此其设计和建造涉及到多学科的知识和技术。

桥梁工程师必须考虑到地理环境、交通需求、材料特性等多个因素，才能设计出合理而安全的桥梁。

为了充分发挥桥梁的荷载能力，工程师会利用各种形式的桥梁结构，如钢结构、混凝土结构、复合结构等。

通过合理的结构设计和工艺技术，桥梁能够有效地传输载荷，并保持稳定和安全，这是工程技术的重要成果。

从文化历史价值的角度来欣赏桥梁结构，桥梁不仅是一种工程实物，还承载着城市和民族的历史记忆。

许多桥梁都具有历史意义和独特的文化价值，比如威尼斯的里亚尔托桥、巴黎的亚历山大三世桥等。

这些桥梁见证了城市的发展和变迁，是城市文化和历史的象征。

同时，桥梁也是交流和连接的象征，它们连接了不同地区和不同文化，促进了人类的交流和发展。

设计桥梁模型是一种了解桥梁结构的方法，通过制作和展示桥梁模型，我们可以更加深入地理解桥梁的结构原理和设计思想。

制作桥梁模型需要考虑到多个因素，如材料的选择、结构的稳定性、桥梁荷载等。

通过亲自动手制作桥梁模型，我们能够更好地理解桥梁的结构和性能，进一步研究和探索桥梁的设计和施工。

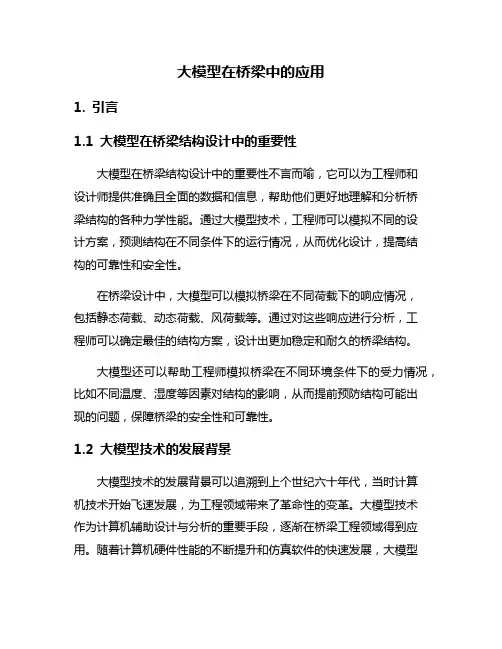

大模型在桥梁中的应用1. 引言1.1 大模型在桥梁结构设计中的重要性大模型在桥梁结构设计中的重要性不言而喻，它可以为工程师和设计师提供准确且全面的数据和信息，帮助他们更好地理解和分析桥梁结构的各种力学性能。

通过大模型技术，工程师可以模拟不同的设计方案，预测结构在不同条件下的运行情况，从而优化设计，提高结构的可靠性和安全性。

在桥梁设计中，大模型可以模拟桥梁在不同荷载下的响应情况，包括静态荷载、动态荷载、风荷载等。

通过对这些响应进行分析，工程师可以确定最佳的结构方案，设计出更加稳定和耐久的桥梁结构。

大模型还可以帮助工程师模拟桥梁在不同环境条件下的受力情况，比如不同温度、湿度等因素对结构的影响，从而提前预防结构可能出现的问题，保障桥梁的安全性和可靠性。

1.2 大模型技术的发展背景大模型技术的发展背景可以追溯到上个世纪六十年代，当时计算机技术开始飞速发展，为工程领域带来了革命性的变革。

大模型技术作为计算机辅助设计与分析的重要手段，逐渐在桥梁工程领域得到应用。

随着计算机硬件性能的不断提升和仿真软件的快速发展，大模型技术在桥梁设计、施工和监测领域的应用也得到了进一步拓展和深化。

在过去，桥梁工程设计和分析通常采用经验公式和简化计算方法，难以准确反映复杂桥梁结构的力学行为。

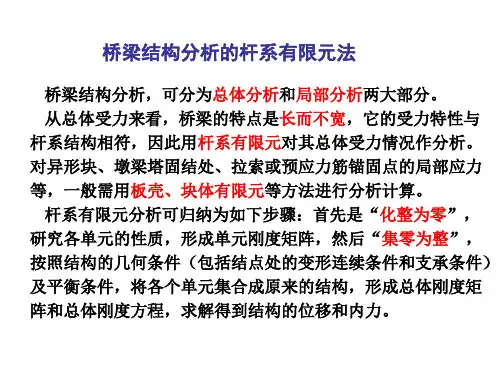

而大模型技术可以利用有限元分析等先进方法，细致地模拟桥梁结构的力学性能，为工程师提供更为准确的设计依据。

大模型技术也能够模拟桥梁在各种工况下的受力情况，帮助工程师优化设计方案，提高桥梁的安全性和可靠性。

随着科技的不断进步和大数据技术的广泛应用，大模型技术将在桥梁工程领域发挥更加重要的作用，为桥梁的设计、施工和维护提供更为全面和精确的支持。

2. 正文2.1 大模型在桥梁结构分析中的应用大模型在桥梁结构分析中发挥着重要的作用，通过大型计算模型的建立和运行，可以对桥梁的结构进行详细的分析和评估。

大模型可以对桥梁的受力情况进行模拟和分析，包括桥梁在不同荷载作用下的应力、变形、挠度等参数。

结构设计大赛桥梁模型摘要：1.引言2.桥梁模型结构设计要点3.材料选择与性能要求4.桥梁模型施工与搭建技巧5.桥梁模型美观性与实用性兼顾6.总结与展望正文：结构设计大赛桥梁模型是一项极具挑战性和实用性的任务。

为了打造出一座既美观又实用的桥梁模型，我们需要遵循一定的设计原则和技巧。

本文将详细阐述桥梁模型结构设计的关键环节，以帮助参赛者更好地完成这项任务。

一、引言随着科技的发展和人们对创新意识的不断提高，结构设计大赛愈发受到关注。

桥梁模型作为大赛中的一类热门项目，既考验了参赛者的创新能力和结构设计水平，也展示了我国在桥梁建设领域的综合实力。

二、桥梁模型结构设计要点1.稳定性：桥梁模型的首要任务是确保稳定性，参赛者需要充分了解各种桥梁结构的受力特点，使设计的桥梁模型在承受外部荷载时能够保持良好的稳定性。

2.承载力：桥梁模型的承载力是评价其性能的重要指标。

参赛者应充分考虑桥梁模型的受力分析，确保其在规定荷载范围内不会发生破坏。

3.经济性：在保证桥梁模型安全稳定的前提下，参赛者还需兼顾其经济性。

可以通过优化结构、选择合理材料等方式降低成本，使桥梁模型更具竞争力。

三、材料选择与性能要求1.材料选择：桥梁模型材料的选用应根据实际工程需求和大赛规定，选择力学性能好、重量轻、成本低的材料。

常见的材料有铝合金、塑料、木质等。

2.性能要求：所选材料的性能应满足桥梁模型的受力要求。

例如，具有较好的抗弯、抗扭、抗剪等力学性能。

此外，还需考虑材料的耐候性、耐磨性等性能。

四、桥梁模型施工与搭建技巧1.按照设计图纸进行制作，确保各部件尺寸和形状符合要求。

2.采用合适的连接方式，使桥梁模型各部件牢固结合，减少安全隐患。

3.注意细节处理，如倒角、打磨等，以提高桥梁模型的美观性。

4.在搭建过程中，参赛者应密切关注桥梁模型的稳定性，及时调整不符合受力要求的结构。

五、桥梁模型美观性与实用性兼顾1.外观设计：在保证桥梁模型安全实用的基础上，参赛者可以发挥创意，设计出独具特色的桥梁模型。

桥梁结构的优化设计方法与实践案例分析引言：作为建筑工程行业的教授和专家，我从事建筑和装修工作多年，并积累了丰富的经验。

在这篇文章中，我将针对桥梁结构的设计和优化展开讨论，并且结合实践案例进行分析。

通过这篇文章，我希望能够向读者介绍桥梁结构设计的一些基本原理和方法，以及在实际工程项目中的应用。

一、桥梁结构优化设计的意义桥梁作为交通运输系统的重要组成部分，其结构设计的合理与否直接关系到桥梁的安全性、耐久性和经济性。

因此，桥梁结构的优化设计十分重要。

通过优化设计，可以最大限度地提高桥梁的承载能力，减少材料的使用量，降低造价，提高工程的效益。

二、桥梁结构优化设计的基本原理和方法1. 确定设计参数和目标：在进行桥梁结构优化设计之前，首先需要明确设计参数和目标。

设计参数包括桥梁的跨度、纵横坡度、截面形式等，而设计目标可以是承载力最大化、材料使用最小化、经济性最好等。

确定了设计参数和目标后，才能进行优化设计。

2. 建立数学模型：桥梁结构是一个复杂的力学问题，为了进行优化设计，需要建立合适的数学模型对其进行描述。

常用的数学模型包括有限元模型、弹性理论模型等。

通过建立数学模型，可以定量地分析、计算桥梁结构的力学性能，并为优化设计提供参考。

3. 选择设计变量和约束条件：在进行桥梁结构优化设计时，需要选择适当的设计变量和约束条件。

设计变量可以是桥梁的几何参数、材料参数等，而约束条件可以是承载能力的限制、材料的使用量限制等。

通过灵活选择设计变量和约束条件，可以得到不同类型的优化设计结果。

4. 优化算法和技术选择：桥梁结构的优化设计需要借助于优化算法和技术。

目前常用的优化算法包括遗传算法、模拟退火算法、粒子群算法等。

优化技术可以是单目标优化技术、多目标优化技术等。

通过选择合适的优化算法和技术，可以高效地进行桥梁结构的优化设计。

三、实践案例分析下面简要介绍一个实际的桥梁结构优化设计案例，以便读者更好地理解优化设计的过程。

在某个工程项目中，需要设计一座跨径50米的公路桥梁。

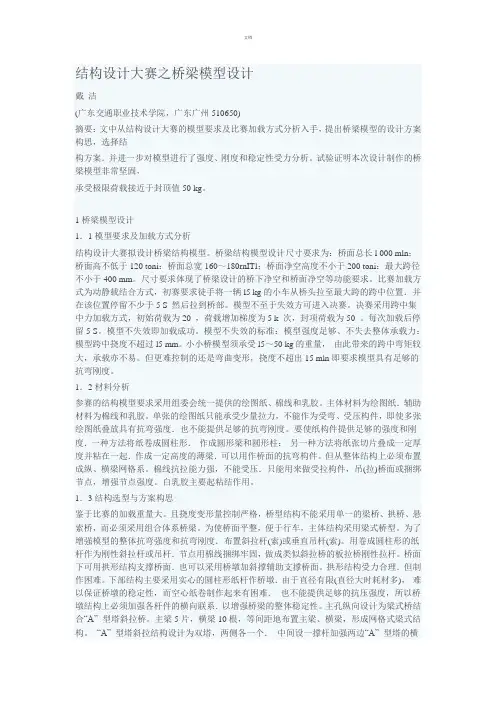

结构设计大赛之桥梁模型设计戴洁(广东交通职业技术学院，广东广州510650)摘要：文中从结构设计大赛的模型要求及比赛加载方式分析入手，提出桥梁模型的设计方案构思，选择结构方案．并进一步对模型进行了强度、刚度和稳定性受力分析。

试验证明本次设计制作的桥梁模型非常坚固，承受极限荷载接近于封顶值50 kg。

1桥梁模型设计1．1模型要求及加载方式分析结构设计大赛拟设计桥梁结构模型。

桥梁结构模型设计尺寸要求为：桥面总长l 000 mln；桥面高不低于120 toni：桥面总宽160～180rnITl；桥面净空高度不小于200 toni：最大跨径不小于400 mm。

尺寸要求体现了桥梁设计的桥下净空和桥面净空等功能要求。

比赛加载方式为动静载结合方式，初赛要求徒手将一辆l5 kg的小车从桥头拉至最大跨的跨中位置．并在该位置停留不少于5 S 然后拉到桥部。

模型不至于失效方可进入决赛。

决赛采用跨中集中力加载方式，初始荷载为20 ，荷载增加梯度为5 k 次，封项荷载为50 。

每次加载后停留5 S。

模型不失效即加载成功。

模型不失效的标准：模型强度足够、不失去整体承载力：模型跨中挠度不超过l5 mm。

小小桥模型须承受l5～50 kg的重量，由此带来的跨中弯矩较大，承载亦不易。

但更难控制的还是弯曲变形，挠度不超出15 mln即要求模型具有足够的抗弯刚度。

1．2材料分析参赛的结构模型要求采用组委会统一提供的绘图纸、棉线和乳胶。

主体材料为绘图纸．辅助材料为棉线和乳胶。

单张的绘图纸只能承受少量拉力，不能作为受弯、受压构件，即使多张绘图纸叠放具有抗弯强度．也不能提供足够的抗弯刚度。

要使纸构件提供足够的强度和刚度．一种方法将纸卷成圆柱形．作成圆形梁和圆形柱：另一种方法将纸张切片叠成一定厚度并粘在一起．作成一定高度的薄梁．可以用作桥面的抗弯构件。

但从整体结构上必须布置成纵、横梁网格系。

棉线抗拉能力强，不能受压．只能用来做受拉构件，吊(拉)桥面或捆绑节点，增强节点强度。

第四章　木结构桥梁制作细细竹签细细编，世间乾坤尽展现。

用细木条作为材料制作模型简单方便而实用。

木结构模型的制作是有趣而有用的，相信通过前面的桥梁欣赏和力学结构分析，同学们肯定很有兴致，想亲手去尝试模型的制作了，接下来就让我们一起来学习桥模制作吧！５９０桥梁欣赏与模型制作第一节　材料与设计一、主要材料木条，规格２畅５ｍｍ×２畅５ｍｍ×５５０ｍｍ，１２根（由桥协提供）。

其他材料由自己准备，有直尺、美工刀、５０２胶水、夹子、坐标纸等（图４‐１）。

图４‐１　主要材料二、图纸设计１．桥体的受力分析———绘制设计图纸的前提桥的立体效果图可视为四棱台（如图４‐２），桥的组成：正面，梯形ＤＣＧＨ，背面，梯形ＡＢＦＥ；顶部，四方形ＡＢＣＤ，底部，四边形ＥＦＧＨ；左侧面，长方形ＡＤＨＥ，右侧面，长方形ＢＣＧＦ。

桥身质量：不得超过２２ｇ。

承重台规格：８０ｍｍ×８０ｍｍ白色正方形，正中心处镂空。

测试间距：桌与桌之间４００ｍｍ。

根据正面横截面又称之为梯形桥。

比赛时采用悬空承重测试，白色放置台承受的压重力会沿着四棱台的四条棱ＡＥ、ＤＨ、ＢＦ、ＣＧ将重力分解为向外的力ｆ１、ｆ２、ｆ３、ｆ４和垂直向下的力ｆ５。

由此，可设计合理的图纸。

６９０第四章　木结构桥梁制作图４‐２　桥的立体效果２．合理化设计原理———制作承重桥梁的前提（１）重力是否合理传导到桌子上？正因为悬空测量，顶部的压力往往会向下传递到梯形底部的四个顶点Ｅ、Ｆ、Ｇ、Ｈ，所以四个底角的顶点必须牢固。

常见的设计如图４‐３、图４‐４所示。

图４‐３　三条平行线正面底角　图４‐４　斜三角形汇聚一点底角分析：图４‐３中梯形的底角采用正面三条平衡线，与梯形下底交叉为Ｈ１、Ｈ２、Ｈ３彼此独立分开存在，并没有汇聚一点Ｈ，能平行传递，但缺少三角形稳定性。

图４‐４中梯形的底角采用斜三角形，Ｈ１、Ｈ２、Ｈ３慢慢向底角的顶点Ｈ集中，最后交汇在顶点Ｈ处，这样设计具有三角形稳定性特点。

珍藏的桥梁三维模型图片素材来源于网易结构（感谢记忆的盛夏）2006年11月3日北京Zhengchong2004@简支梁桥是梁式桥中应用最早，使用最广泛的一种桥型。

它受力简单，梁中只有正弯矩，适用T型截面梁这种构造简单的截面形式；体系温变，混凝土收缩徐变，张拉预应力等均不会在梁中产生附加内力，设计计算方便，最易设计成各种标准跨径的装配式结构。

由于简支梁是静定结构，结构内力不受地基变形的影响，对基础要求较低，能适用于地基较差的桥址上建桥。

在多孔简支梁桥中，相邻桥孔各自单独受力，便于予制、架设，简化施工管理，施工费用低，因此在城市高架、跨河大桥的引桥上被广泛采用。

为减少伸缩缝装置，改善行车平整舒适，国内目前常采用桥面连续的预应力混凝土简支梁桥。

T梁施工过程之二——穿束T梁施工过程之三——张拉T梁施工过程之五——封堵预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中简支T梁施工过程之一――主梁的浇筑T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。

在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。

所以要在张拉端设置锚头构件预留张拉位置。

锚头可设置在梁端、梁顶等位置。

多数T梁在梁内部设置通长的预应力钢束由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。

这和钢筋混凝土梁很相似。

预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。

简支T梁施工过程之二——穿束预应力筋穿入孔道的方法有先穿束法和后穿束法两种。

先穿束法即在浇注混凝土之前穿束。

这种穿束法较省力，但束端保护不当易生锈。

后穿束法即在混凝土浇筑之后穿束。

穿束可在混凝土养护期内进行，不占工期，便于用通孔器或高压水通孔，穿束后及时张拉，易于防锈，但穿束较为费力。

后穿束法可用人工穿束、卷扬机穿束和穿束机穿束。

穿束前应全面检查孔道是否完整无缺T梁施工过程之三——张拉预应力T梁一般采用后张法（先浇筑混凝土，后张拉预应力钢筋）。
