同步齿形带的选型方法1.功率计算：首先需要确定传动所需的功率。
功率的计算需要考虑传动的转速、扭矩及传动效率等因素。
2.齿距计算：齿距是同步齿形带的一个重要参数，它是指同步带上相邻两个齿槽之间的距离。
齿距的计算与带速、传动比等因素相关。
带速越高，齿距应该越小，以保证带与齿的配合稳定。
3.载荷计算：载荷是指在传动过程中齿形带所承受的力。
载荷的计算需要考虑传动的输入功率、纵向载荷以及径向载荷等因素。
4.齿形带类型：同步齿形带有多种类型，如HTD带、STD带、GT带等。
选择合适的带型需要根据传动的要求确定。
5.带宽计算：带宽是指同步齿形带的有效宽度。
带宽的计算需要根据传动的功率、载荷以及选择的带型等因素确定。
6.弹性系数计算：同步齿形带的弹性系数是指带材在传动中的变形能力。
弹性系数的计算需要根据带材的材料、厚度、带宽以及选择的带型等因素确定。
7.扭矩计算：同步齿形带传动的扭矩是指带材所能承受的最大转矩。
扭矩的计算需要考虑带材的材料、宽度、弹性系数以及带型等因素。
通过以上的计算和选择，可以得出合适的同步齿形带的参数，确保传动的稳定性和效率。
同时，在选型的过程中，还需考虑以下几点注意事项：1.齿形带的额定寿命：同步齿形带的额定寿命是指在一定条件下带材的耐久能力。
在选型过程中要注意选择具有较长额定寿命的齿形带。
2.转矩转速特性：不同类型的同步齿形带转矩转速特性不同，因此在选型过程中需要根据实际应用条件选择适合的带型。
3.使用环境条件：同步齿形带的选型还应考虑使用环境条件，如温度、湿度、腐蚀等因素。
根据实际情况选择具有耐磨、耐蚀能力的齿形带。
总之，同步齿形带的选型方法需要综合考虑传动功率、载荷、齿距、带宽、弹性系数、扭矩等参数，并结合实际应用条件进行综合考量。
只有选型合理，才能确保传动的正常运行和长期稳定性。
同步齿形带的选型方法
首先，进行同步齿形带的选型，需要了解以下几个关键参数：
1.功率：传动系统所需的最大功率是选型的重要参数之一、一般来说，同步齿形带的额定功率要大于传动系统所需的最大功率。
2.转速：根据传动系统的工作条件，选择适合的齿形带传动比，以保
证所选齿形带的转速在合理范围内。
3.轴距：同步齿形带的传动效率受轴距影响，轴距越大，传动效率越低。
因此，在选型过程中需要根据实际工作条件确定合理的轴距。
4.环境条件：同步齿形带的选型还需要考虑环境条件，比如温度、湿度、腐蚀等情况。
根据实际工作环境，选择适合的材质和涂层，以确保齿
形带的可靠性和寿命。
其次，针对不同工况，同步齿形带的选型方法如下：
1.正常工况：在正常工况下，通过计算传动功率和转速，选择额定功
率略大于传动系统所需的最大功率的同步齿形带。
同时，根据轴距选择合
适的齿形带型号，以保证传动效率和寿命。
2.高转速工况：在高转速工况下，需要选择高速齿形带。
高速齿形带
具有更高的传动效率和更低的能量损失，能够适应更高的转速要求。
3.高负载工况：在高负载工况下，选择强度高、耐磨性好的齿形带材质，如聚氨酯齿形带。
聚氨酯齿形带具有良好的耐磨性和强度，适用于高
负载和高冲击的工况。
4.特殊环境工况：在特殊环境条件下，如高温、湿润、腐蚀等，选择
耐高温、耐腐蚀的材质和涂层的齿形带，如聚酰亚胺、氟化橡胶等。

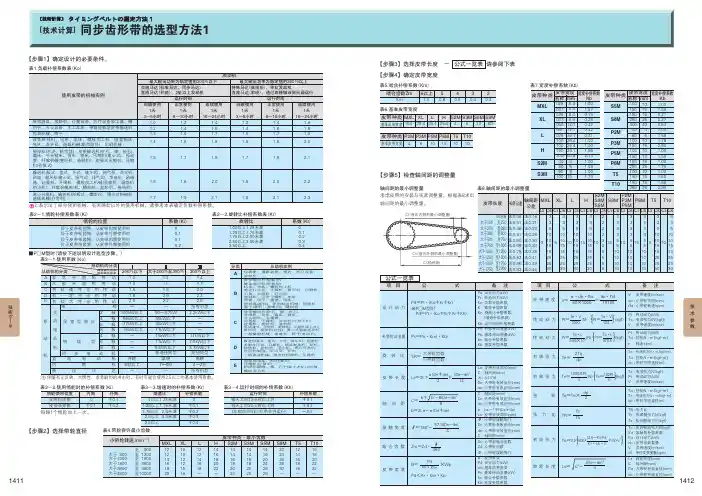

技術データ技术参数●设计动力(Pd)=传动动力(Pt) M 过负载系数(Ks)·请根据原动机额定动力计算传动动力(Pt)。
(原本根据施加在皮带上的实际负载进行计算较为理想)·过负载系数(Ks)=Ko +Kr +Ki Ko: 负载补偿系数(表1) Kr: 旋转比补偿系数(表2) Ki: 惰轮补偿系数(表3)【步骤2-a 】 计算设计动力……MXL/XL/L/H/S□M/MTS□M系列时●设计动力(Pd)=传动动力(Pt) M 过负载系数(Ks)·请根据原动机额定动力计算传动动力(Pt)。
(原本根据施加在皮带上的实际负载进行计算较为理想)·过负载系数(Ks)=Ko +Ki +Kr +KhKo: 使用系数(表4) Ki: 惰轮使用时的补偿系数(表5) Kr: 增速时的补偿系数(表6) Kh: 运转时间的补偿系数(表7)【步骤2-b 】 计算设计动力……P□M系列时【步骤4】 确定大小带轮的齿数、皮带长度、轴间距1从P.2431~2439中选择满足既定旋转比的大小带轮的齿数。
(但是，选择小带轮齿数时，要大于表12的最小容许齿数。
)2根据暂定轴间距(C ´)和大带轮直径(Dp)、小带轮直径(dp)确定大致皮带周长(Lp ´)。
3从产品目录P.1027~1034中选择最接近大致皮带周长(Lp ´)的皮带周长(Lp)，然后根据以下公式计算正确的轴间距。
C ´: 暂定轴间距Dp : 大带轮节圆直径(mm)dp : 小带轮节圆直径(mm) Lp ´: 大致皮带周长(mm)Dp : 大带轮节圆直径(mm) C : 轴间距dp : 小带轮节圆直径(mm)Lp : 皮带周长(mm)旋转比=大带轮齿数小带轮齿数Lp ´= 2C ´+π(Dp +dp )2C =b =2Lp -π(Dp +dp )b +b 2-8(Dp -dp )2+(Dp -dp )24C ´设计动力 (kW )表8. 简易选型表1 (MXL,XL,L,H,T5,T10)表9. 简易选型表２ (S□M系列)表12. 简易选型表5(UP□M系列)【步骤1】 确定设计时的必要条件。
同步带传动是一种带齿与带轮齿槽的啮合传动。
与齿轮啮合传动相比，它也具有瞬时速度均匀（即同步性好）和传动效率高的优点，但更比齿轮传动速比范围大、允许线速度高、轮距大、传动噪音小、功率与重量的比值大，且不需润滑、更换方便、价格低廉。
因而得到了广泛的应用。
1、同步带传动类型的选择同步带基本上都已标准化。
同步带分两大类：梯形齿形同步带和圆弧形齿形同步带。
梯形齿同步带造相对容易些，价低，但齿根应力集中，影响了承载能力和寿命，同时较大的振动、噪音和干涉也影响了带速；而弧形齿同步带应力分布较合理，干涉量也较小，其寿命比梯形齿提高约一倍。
所以，一般应选用弧形齿同步带，特别是负载较大时。
2、同步带轮型号的确定同步带轮的齿形型号和节距等啮合参数与同步带的相同，需要确定的只是齿数（或直径）和结构等。
同步带轮的齿数（或直径）一般是先确定小轮的齿数，再按传动比来定大轮齿数。
为了保证同步带的应有寿命，小同步带轮的直径要大于上表中的允许最小弯曲直径，再折算成最小齿数（盖奇同步带轮最小齿数）。
只要结构和成本允许，从同步带的寿命考虑，小轮的齿数比允许的最小齿数稍多些为好。
小轮的齿数确定后，根据传动比就可确定大轮的齿数了。
再根据结构确定两带轮的中心距，按同步带的节距计算出节线长度或总齿数。
至此，传动参数就全部确定完了。
同步带轮的结构有很多种，从形状上可分为无凸缘的（即只有两端带挡片的轮齿部分）和有凸缘的（即除了有两端带挡片的轮齿部分外还有一段圆柱凸缘）。
从与轴联结的方式看，可分三种：即螺钉、键和涨套（即所谓的免键联结）。
可以参考：同步带轮与轴连接方式螺钉连接简单，易装卸，但轴轮同心度差，且轴上要加工出对应的扁方或窝；键联结的优劣不言而喻；涨套联结性能虽好，但成本高。
根据设备结构的具体情况，按上面的分析就可确定同步带轮的结构和型号。
同步齿形带的计算与选型竖直方向设计要求：托盘及商品自重20kg （196N ），滑块运动1250mm 所需时间6s 。
