机械设备安装精度控制要求

第1篇一、总则1. 为确保工程施工设备安装质量，保障工程安全、高效、优质地完成，特制定本规范。

2. 本规范适用于各类工程施工设备安装，包括但不限于机械设备、电气设备、管道设备、起重设备等。

3. 施工单位应严格按照本规范执行，确保设备安装质量符合国家标准和行业规范。

二、施工准备1. 施工单位应组织专业人员对设备进行全面检查，确保设备符合安装要求。

2. 施工现场应具备以下条件：（1）施工场地平整、宽敞，满足设备运输、安装和调试需求；（2）设备基础牢固，满足设备重量和承载要求；（3）施工用电、用水、排水、通风等设施齐全，符合施工要求；（4）施工人员应经过专业培训，具备相应的操作技能。

三、设备安装1. 机械设备安装：（1）设备就位：根据设计图纸和设备说明书，将设备平稳地放置在基础之上；（2）设备找正：使用水平仪、千分尺等工具，对设备进行找正，确保设备水平、垂直度等指标符合要求；（3）设备固定：使用螺栓、焊接等工艺，将设备固定在基础上；（4）设备调试：按照设备说明书进行调试，确保设备运行正常。

2. 电气设备安装：（1）设备就位：根据设计图纸和设备说明书，将电气设备放置在指定位置；（2）线路敷设：按照设计图纸和规范要求，敷设电气线路；（3）设备接线：按照设备说明书和规范要求，进行设备接线；（4）设备调试：按照设备说明书进行调试，确保电气设备运行正常。

3. 管道设备安装：（1）设备就位：根据设计图纸和设备说明书，将管道设备放置在指定位置；（2）管道连接：按照设计图纸和规范要求，进行管道连接；（3）管道试压：按照规范要求，对管道进行试压，确保管道无泄漏；（4）设备调试：按照设备说明书进行调试，确保管道设备运行正常。

4. 起重设备安装：（1）设备就位：根据设计图纸和设备说明书，将起重设备放置在指定位置；（2）轨道安装：按照设计图纸和规范要求，安装起重设备轨道；（3）设备调试：按照设备说明书进行调试，确保起重设备运行正常。

设备管理—206—机械设备装配精度的影响因素和控制措施分析白传磊 张振峰(德州大陆架石油工程技术有限公司，山东 德州 253034)1 机械设备装配基本组织形式和主要方法机械设备装配主要有两种装配方式，分别是固定式以及移动式。

在这当中，固定式装配主要就是对相关的机械装配所需零部件放置在合理的位置进行装配，一般小批量的生产装配可以采用这种方式。

对于移动式装配，主要就是讲机械设备选取在装配车间，和固定的相关装配人员进行装配，采用这种方式一般在大规模的装配生产活动中进行应用。

除此之外，机械设备装配中的方法也不同，主要有修配法和互配法，需要根据机械设备加工精度以及所涉及到的相关零部件精度要求合理选取，修配法主要在装配精度要求非常严格的场所进行应用，但是，针对修配法来讲不能实现零件的互换，采用这种方式一般需要预留相应的修配余量。

对于互换法一般比较常见，主要应用在一些对工件要求比较苛刻，对于装配效率要求比较高的活动当中，因此，在实际的应用生产中需要结合实际要求来选取科学合理的方法。

2机械设备装配精度的影响因素分析2.1基础、灌浆、垫铁以及地脚螺栓的影响 首先，机械设备的基础强度比较弱以及沉降不均匀和抗震性能不强等对于安装精度有着很大的影响。

在确保设备找平以及安装检验符合要求之后，若是基础强度不符合要求以及持续性的沉降，在安装中就会产生偏差，使得机械设备的安装精度会降低。

因此，在安装操作前，需要对基础强度认真检测以及测试，确保其满足设计要求，还需要对基础沉降的可靠性进行观察，在确保合格之后才能够调整和固定。

机械设备在运行中往往会产生相应的动荷载，同时也会产生冲击荷载，若是基础抗震性能不好，就会对安装精度产生影响。

其次，在针对机械设备实施二次灌浆和垫铁区域进行安装中，若是垫铁产生二次灌浆以及基础和自身原因造成的质量问题时，就会对于设备的装配江都产生很大的影响。

最后，机械设备在安装中很容易受到地脚螺栓自身的紧固力以及垂直和标高等方面因素对其的影响，在安装中，若是地脚螺栓的安装垂直度不符合要求，混凝土在浇筑中就会使得其产生偏移，严重的还会产生局部缝隙情况，从而对机械设备的装配精度大大的降低；所以，在设备安装前，在针对地脚螺栓埋设之后需要实施调整处理，若是产生偏移，就需要结合设备实际情况采用相对应的处理方式。

机械设备安装调试规范一、前言随着工业技术的发展，机械设备在各行各业中的应用日益广泛。

机械设备的安装调试对于设备的正常运行起着至关重要的作用。

本文将从机械设备安装、调试、验收等方面进行论述，以规范机械设备的安装调试工作。

二、设备安装1.工程准备在设备安装前，必须进行充分的工程准备工作。

包括设备的选购、制造、运输、安装点的准备以及相关施工图纸和技术文件的准备等。

2.设备安装位置和基础安装位置和基础的合理设计是设备正常运行的基础。

在选择安装位置时，要考虑到设备的大小、重量、运行环境等因素。

安装基础的材料选择和施工要符合相关标准，确保设备的稳固和安全性。

3.设备的安装调整安装设备时，要进行精确的调整工作。

包括水平调整、垂直调整、平行调整等。

通过精确的调整，可以提高设备的运行效果和寿命。

三、设备调试1.系统功能调试在设备安装完成后，必须进行系统功能的调试。

包括设备的动态测试、静态测试等。

通过调试，可以确保设备的正常运行和满足生产要求。

2.参数调整和控制设备的参数调整和控制是设备调试的重要环节。

根据设备的工作原理和要求，合理地设置设备的参数，并进行相关的控制系统的调试。

3.安全保护调试设备的安全保护系统是保障设备及操作人员安全的重要组成部分。

调试时，要确保安全保护系统的正常运行，包括报警、紧急停止等功能的测试。

四、设备验收1.设备性能测试在设备调试完成后，需要进行设备性能的测试，包括设备的工作效率、产量等指标的测试。

必要时，可以进行设备的长时间运行试验。

2.安全性能测试设备的安全性能测试是为了检验设备的安全保护系统是否正常运行。

包括设备的报警装置、紧急停止装置等的测试。

3.相关文件的整理设备验收完成后，还需要整理相关的文件资料，包括设备的技术资料、使用说明书、操作手册等。

五、设备维护和管理设备的维护和管理是设备正常运行的保障。

在设备安装调试后，应制定相应的维护和管理计划，包括定期检查、保养、维修等工作。

六、结语机械设备的安装调试是保证设备正常运行的重要环节，也是工业生产的基础。

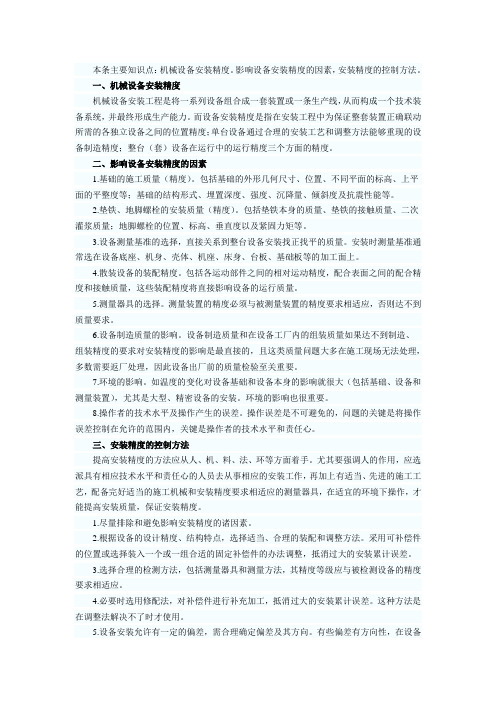

本条主要知识点：机械设备安装精度。

影响设备安装精度的因素，安装精度的控制方法。

一、机械设备安装精度机械设备安装工程是将一系列设备组合成一套装置或一条生产线，从而构成一个技术装备系统，并最终形成生产能力。

而设备安装精度是指在安装工程中为保证整套装置正确联动所需的各独立设备之间的位置精度；单台设备通过合理的安装工艺和调整方法能够重现的设备制造精度；整台（套）设备在运行中的运行精度三个方面的精度。

二、影响设备安装精度的因素1.基础的施工质量（精度）。

包括基础的外形几何尺寸、位置、不同平面的标高、上平面的平整度等；基础的结构形式、埋置深度、强度、沉降量、倾斜度及抗震性能等。

2.垫铁、地脚螺栓的安装质量（精度）。

包括垫铁本身的质量、垫铁的接触质量、二次灌浆质量；地脚螺栓的位置、标高、垂直度以及紧固力矩等。

3.设备测量基准的选择，直接关系到整台设备安装找正找平的质量。

安装时测量基准通常选在设备底座、机身、壳体、机座、床身、台板、基础板等的加工面上。

4.散装设备的装配精度。

包括各运动部件之间的相对运动精度，配合表面之间的配合精度和接触质量，这些装配精度将直接影响设备的运行质量。

5.测量器具的选择。

测量装置的精度必须与被测量装置的精度要求相适应，否则达不到质量要求。

6.设备制造质量的影响。

设备制造质量和在设备工厂内的组装质量如果达不到制造、组装精度的要求对安装精度的影响是最直接的，且这类质量问题大多在施工现场无法处理，多数需要返厂处理，因此设备出厂前的质量检验至关重要。

7.环境的影响。

如温度的变化对设备基础和设备本身的影响就很大（包括基础、设备和测量装置），尤其是大型、精密设备的安装。

环境的影响也很重要。

8.操作者的技术水平及操作产生的误差。

操作误差是不可避免的，问题的关键是将操作误差控制在允许的范围内，关键是操作者的技术水平和责任心。

三、安装精度的控制方法提高安装精度的方法应从人、机、料、法、环等方面着手。

尤其要强调人的作用，应选派具有相应技术水平和责任心的人员去从事相应的安装工作，再加上有适当、先进的施工工艺，配备完好适当的施工机械和安装精度要求相适应的测量器具，在适宜的环境下操作，才能提高安装质量，保证安装精度。

中华人民XX国国家标准机械设备安装工程施工及验收通用规XGeneral code for construction and acceptanceof mechanical equipmentinstallationengineeringGB50231—98主编部门：原中华人民XX国机械工业部批准部门：中华人民XX国建设部施行日期：1998年12月1日中国计划1998关于发布《机械设备安装工程施工及验收通用规X)等十项国家标准的通知建标[1998]9号根据国家计委计综[1986]2630号文和计综[1987]2390号文的要求，由原机械工业部会同有关部门共同修订的(机械设备安装工程施工及验收通用规X)等十项标准，已经有关部门会审。

现批准下列规X为强制性国家标准，自一九九八年十二月一日起施行。

原国家标准<机械设备安装工程施工及验收规X)TJ231及《制冷设备安装工程施工及验收规X》GBJ6684同时废止。

《机械设备安装工程施工及验收通用规X》GB50231—98《连续输送设备安装工程施工及验收规X》GB50270—98《金属切削机床安装工程施工及验收规X》GB50271—98《锻压设备安装工程施工及验收规X》GB50272—98《工业锅炉安装工程施工及验收规X》GB50273—98《制冷设备、空气分离设备安装工程施工及验收规X》GB50274—98《压缩机、风机、泵安装工程施工及验收规X》GB50275—98《破碎、粉磨设备安装工程施工及验收规X》GB50276—98《铸造设备安装工程施工及验收规X》GB50277—98《起重设备安装工程施工及验收规X》GB50278—98上述规X由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，由建设部标准定额研究所负责组织。

中华人民XX国建设部一九九八年八月二十七日本规X是根据国家计委计综(1986] 450号文的要求，由原机械工业部负责主编。

分析机械设备装配精度的影响因素和控制措施一、设备装配精度机械设备装配就是将一系列全部合格的零部件、设备组装成具有肯定生产力量的技术装备或生产线系统。

产品装配完成后需要进行各种检验和试验，以确保其装配质量和使用性能。

为了使机械设备具有正常工作性能，必需保证其装配精度。

设备装配精度包含各独立设备之间所需正确联动的位置精度、单台设备重现的制造精度和整台设备在使用中的运行精度。

二、设备安装协作精度的影响因素设备在装配时受到的精度影响因素不是单一的，应从多方面因素综合考虑和分析。

下面重点介绍了八种影响因素。

（一）基础的影响设备基础存在强度不够、沉降不匀称和抗振性能不足等一些缺陷对安装精度存在严峻的影响。

设备找平、找正、找标高及安装检验合格后，若基础强度不足、连续下沉，安装会存在偏差，造成设备安装精度降低。

因此，设备安装前，应检查和测试基础强度是否符合设计要求，应观测基础沉降是否稳定，确定都合格后作最终设备调整和固定安装。

设备运行过程中可能会产生较大的动载荷或冲击载荷，若设备基础抗振性能不足，也会影响设备安装精度。

（二）灌浆和垫铁的影响在垫铁和二次灌浆层上安装设备。

若垫铁本身的质量（表面不平整、有毛刺，尺寸误差大）、垫铁的接触质量（垫铁不平稳、接触不好，未焊牢）、二次灌浆质量（不密实、强度达不到）存在一些问题，会严峻影响设备装配精度。

应严格根据垫铁的设置和灌浆要求进行合理的施工和安装，使设备装配误差降到最低限度。

（三）地脚螺栓的影响地脚螺栓的位置、标高、垂直度和紧固力矩直接影响设备安装的质量。

有些设备（特殊是自动化程度高的联动设备）对标高、位置的精确性要求很严。

因此，必需在设备安装前，地脚螺栓埋设后对其进行检查和矫正。

当发生偏差时，应依据设备的详细状况采纳不同的处理方法。

地脚螺栓若安装不垂直，在浇灌混凝土时产生偏移，还可能产生局部间隙，造成设备与螺母的接触会倾斜不正，受力不均衡，影响设备的坚固安装固定；螺栓紧固力低于标准要求，装配连接存在松动，设备在工作运行中会产生振动和位移，造成设备安装精度降低。

机械设备安装工程施工及验收通用规范GB50231-98更多免费资料下载请进：好好学习社区发放部门：□管理者代表□文控□业务部□采购部□工程部□工模部□生产部□品管部□仓库□行政部机械设备安装工程施工及验收通用规范GB50231-98主编部门：原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：１９９８年１２月１日第一章总则第１．０．１条为了指导机械设备安装工程的施工及验收，确保质量和安全，促进技术进步，提高经济效益，制定本规范。

第１．０．２条本规范适用于各类机械设备安装工程，从开箱起至设备的空负荷试运转为止的施工及验收，对必须带负荷才能试运转的设备，可至负荷试运转。

第１．０．３条设备安装工程应按设计施工。

当施工时发现设计有不合理之处，应及时提出修改建议，并经设计变更批准后，方可按变更后的设计施工。

第１．０．４条安装的机械设备、主要的或用于重要部位的材料，必须符合设计和产品标准的规定，并应有合格证明。

第１．０．５条设备安装中采用的各种计量和检测器具、仪器、仪表和设备，应符合国家现行计量法规的规定，其精度等级，不应低于被检对象的精度等级。

第１．０．６条设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并作出记录，合格后方可继续安装。

第１．０．７条设备安装中，应进行自检、互检和专业检查，并应对每道工序进行检验和记录。

工程验收时，应以记录为依据。

第１．０．８条设备安装工程的施工，除应按本规范执行外，尚应符合国家现行标准规范的规定。

第二章施工准备第一节施工条件第２．１．１条工程施工前，应具备设计和设备的技术文件；对大中型、特殊的或复杂的安装工程尚应编制施工组织设计或施工方案。

第２．１．２条工程施工前，对临时建筑、运输道路、水源、电源、蒸汽、压缩空气、照明、消防设施、主要材料和机具及劳动力等，应有充分准备，并作出合理安排。

第２．１．３条工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须与安装配合施工时，有关的基础地坪、沟道等工程应已完工，其混凝土强度不应低于设计强度的７５％；安装施工地点及附近的建筑材料、泥土、杂物等，应清除干净。

设备安装质量控制点在各类工程项目中，设备安装的质量直接关系到整个系统的运行效果、稳定性和安全性。

为了确保设备安装达到预期的质量标准，需要明确并严格把控一系列的质量控制点。

一、设备开箱检验设备开箱检验是设备安装前的重要环节。

在这一环节中，需要检查设备的包装是否完好，有无破损、受潮等情况。

同时，要核对设备的型号、规格、数量是否与合同及设计要求一致。

对于关键设备，还需检查其技术文件、质量证明文件是否齐全。

例如，在安装一台大型压缩机时，开箱后应检查压缩机的外观是否有磕碰、划伤，各部件是否齐全，随机附带的技术手册、操作指南、质量检测报告等文件是否完整。

如果发现设备存在缺陷或文件不全，应及时与供应商沟通解决。

二、基础验收设备基础的质量直接影响设备的安装精度和运行稳定性。

基础验收时，要重点检查基础的尺寸、标高、中心线位置是否符合设计要求。

基础表面应平整，无裂缝、蜂窝、麻面等缺陷。

基础的强度应达到设计强度的 70%以上，并且要有相应的强度检测报告。

以安装数控机床为例，机床基础的平面度误差应控制在规定范围内，否则会影响机床的加工精度。

基础的地脚螺栓预留孔位置和尺寸必须准确，以便后续地脚螺栓的安装。

三、设备就位与找正设备就位时，要按照预先制定的施工方案和工艺流程进行操作。

使用合适的起重设备和工具，确保设备安全、平稳地放置在基础上。

设备找正是保证设备安装精度的关键步骤。

通过调整设备的位置和标高，使其中心线、水平度和垂直度等参数符合设计和规范要求。

找正过程中，要使用高精度的测量仪器，如水准仪、经纬仪等，确保测量数据的准确性。

比如，在安装风机时，要通过调整风机的底座垫片，使风机叶轮的轴向和径向跳动在允许范围内，风机的进出口与管道连接顺畅，无应力集中现象。

四、地脚螺栓安装地脚螺栓是将设备固定在基础上的重要部件。

地脚螺栓的规格、型号、长度应符合设计要求，其埋设深度和垂直度要符合规范标准。

安装地脚螺栓时，要保证螺栓与预留孔的配合良好，不得有倾斜或弯曲现象。

浅谈工业设备安装质量控制工业设备的安装质量控制非常重要，这直接影响到设备的稳定性和生产效率。

下面我们从以下几个方面来讨论工业设备安装质量控制。

1. 设备安装前的准备工作在设备安装前，必须对现场进行充分的勘察和设计，明确设备的位置和布局，确定设备基础的尺寸和位置，以及预留好管道、电气、通风等配套设施。

同时，还需要进行现场土质勘测、地质勘查等工作，确定设备基础的承载力和地基稳定性，以及进行前期准备工作，如清理现场，搭建脚手架、防护网等。

2. 设备基础的施工设备基础是设备安装的重要基础，其施工质量直接影响到设备的稳定性和使用寿命。

在设备基础施工过程中，必须按照设计要求进行施工，确保基础的尺寸和位置精度、混凝土强度和密实度。

同时，还需要对基础进行保温、防潮、防腐、防水等处理，以确保基础的耐久性和稳定性。

在进行设备安装时，必须做到完整性、精度和稳定性，确保设备在使用过程中能够正常运行，并且操作人员的安全得到保障。

在设备安装过程中，需要注意以下几个方面：（1）确认设备的完整性，检查设备的尺寸、重量、材质、接口、电气、机械等方面是否符合设计要求。

（2）做好设备的吊装、定位和对中工作，确保设备的位置和定位精度，避免出现应力集中和扭曲变形现象。

（3）安装设备时，应按照设备的设计要求进行连接和固定，确保连接的牢固性和密封性，防止泄漏和腐蚀。

（4）在机电设备和管道系统的安装过程中，注意电气连接、管道连接等细节，确保连接的正确性和可靠性。

4. 设备安装后的调试和验收（1）设备的启动和运行，可以通过手动或自动的方式来实现，需要对设备的温度、压力、流量、电流、转速等参数进行监测和调试。

（2）在设备验收过程中，应按照设计要求进行验收，确保所有设备符合设计要求和技术标准。

（3）通过对设备的检测和调试，可以发现和解决一些潜在的问题，提高设备的稳定性和可靠性，确保设备的正常运行和生产效率。

总之，工业设备的安装质量控制非常重要，需要在设备安装前进行充分的准备工作，确保设备的位置、布局、基础等符合设计要求。

2024年二建机电案例记忆口诀一、设备安装精度控制。

1. 影响设备安装精度的因素。

口诀：“基装差，垫铁环，温变力，操作连”解释：“基装差”：基础的强度不够、沉降不均匀和安装的基准精度差都会影响设备安装精度。

基础就像房子的地基，要是不稳固（强度不够或者沉降有问题），设备放上去肯定安装不好；安装基准如果一开始就有偏差，那后续设备安装也会跟着偏。

“垫铁环”：垫铁埋设对设备安装精度有影响，要是垫铁不平、不实或者间距不合理，设备就放不稳；地脚螺栓的紧固力、垂直度等因素（“环”代表和地脚螺栓相关的一环因素）也会影响设备安装精度。

“温变力”：温度的变化会使设备产生热胀冷缩，如果在安装时没有考虑到这一点，设备在运行过程中就可能因为热胀冷缩而变形，从而影响精度；还有设备所受的各种力，比如自身重力、运行时的动载荷等，如果力的分布不合理，也会影响安装精度。

“操作连”：操作人员的操作误差，比如测量的时候读错数、安装时不小心碰歪了设备等；还有设备之间的连接，如果连接不好，比如管道连接时密封不严、轴线不同心等，也会影响整体的安装精度。

2. 设备安装精度的控制方法。

口诀：“从人到机，两法两测，调整环配”解释：“从人到机”：首先要从人的因素抓起，提高操作人员的技能水平和责任心；然后要保证机械设备本身的制造精度，因为如果设备本身制造就有很大偏差，安装的时候再怎么努力也很难达到高精度。

“两法两测”：“两法”是指采用合理的安装工艺方法和装调方法。

比如选择合适的吊装方法、装配顺序等；“两测”是指测量仪器的精度要保证，并且测量的方法要正确。

“调整环配”：在安装过程中要进行必要的调整，比如设备的水平度、垂直度调整等；还要注意设备间的配合精度，比如轴与轴瓦的配合、齿轮的啮合等，合理的配合才能保证设备正常运行和安装精度。

二、电气装置安装工程。

1. 电气设备交接试验内容。

口诀：“绝缘电阻，交直流压，继保整定，其他检查”解释：“绝缘电阻”：这是电气设备交接试验的重要内容之一。
