下载文档原格式

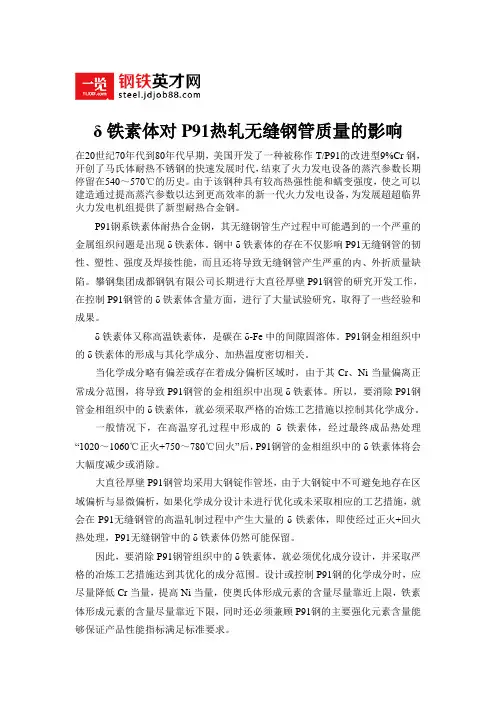

δ铁素体对P91热轧无缝钢管质量的影响在20世纪70年代到80年代早期，美国开发了一种被称作T/P91的改进型9%Cr钢，开创了马氏体耐热不锈钢的快速发展时代，结束了火力发电设备的蒸汽参数长期停留在540～570℃的历史。
由于该钢种具有较高热强性能和蠕变强度，使之可以建造通过提高蒸汽参数以达到更高效率的新一代火力发电设备，为发展超超临界火力发电机组提供了新型耐热合金钢。
P91钢系铁素体耐热合金钢，其无缝钢管生产过程中可能遇到的一个严重的金属组织问题是出现δ铁素体。
钢中δ铁素体的存在不仅影响P91无缝钢管的韧性、塑性、强度及焊接性能，而且还将导致无缝钢管产生严重的内、外折质量缺陷。
攀钢集团成都钢钒有限公司长期进行大直径厚壁P91钢管的研究开发工作，在控制P91钢管的δ铁素体含量方面，进行了大量试验研究，取得了一些经验和成果。
δ铁素体又称高温铁素体，是碳在δ-Fe中的间隙固溶体。
P91钢金相组织中的δ铁素体的形成与其化学成分、加热温度密切相关。
当化学成分略有偏差或存在着成分偏析区域时，由于其Cr、Ni当量偏离正常成分范围，将导致P91钢管的金相组织中出现δ铁素体。
所以，要消除P91钢管金相组织中的δ铁素体，就必须采取严格的冶炼工艺措施以控制其化学成分。
一般情况下，在高温穿孔过程中形成的δ铁素体，经过最终成品热处理“1020～1060℃正火+750～780℃回火”后，P91钢管的金相组织中的δ铁素体将会大幅度减少或消除。
大直径厚壁P91钢管均采用大钢锭作管坯，由于大钢锭中不可避免地存在区域偏析与显微偏析，如果化学成分设计未进行优化或未采取相应的工艺措施，就会在P91无缝钢管的高温轧制过程中产生大量的δ铁素体，即使经过正火+回火热处理，P91无缝钢管中的δ铁素体仍然可能保留。
因此，要消除P91钢管组织中的δ铁素体，就必须优化成分设计，并采取严格的冶炼工艺措施达到其优化的成分范围。
设计或控制P91钢的化学成分时，应尽量降低Cr当量，提高Ni当量，使奥氏体形成元素的含量尽量靠近上限，铁素体形成元素的含量尽量靠近下限，同时还必须兼顾P91钢的主要强化元素含量能够保证产品性能指标满足标准要求。

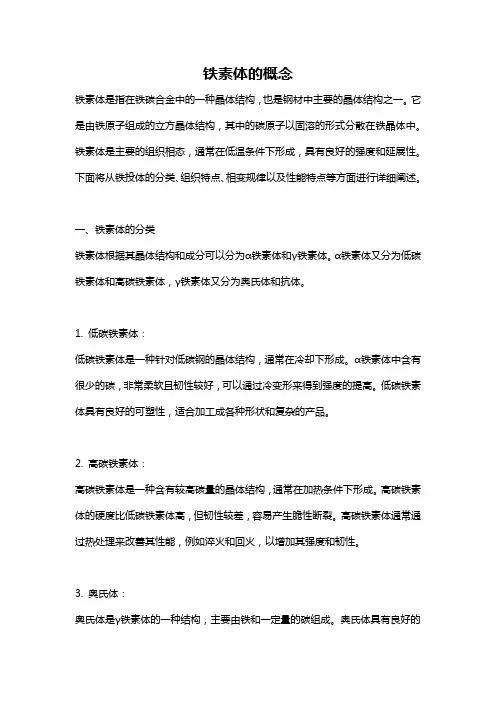

铁素体的概念铁素体是指在铁碳合金中的一种晶体结构，也是钢材中主要的晶体结构之一。
它是由铁原子组成的立方晶体结构，其中的碳原子以固溶的形式分散在铁晶体中。
铁素体是主要的组织相态，通常在低温条件下形成，具有良好的强度和延展性。
下面将从铁投体的分类、组织特点、相变规律以及性能特点等方面进行详细阐述。
一、铁素体的分类铁素体根据其晶体结构和成分可以分为α铁素体和γ铁素体。
α铁素体又分为低碳铁素体和高碳铁素体，γ铁素体又分为奥氏体和抗体。
1. 低碳铁素体：低碳铁素体是一种针对低碳钢的晶体结构，通常在冷却下形成。
α铁素体中含有很少的碳，非常柔软且韧性较好，可以通过冷变形来得到强度的提高。
低碳铁素体具有良好的可塑性，适合加工成各种形状和复杂的产品。
2. 高碳铁素体：高碳铁素体是一种含有较高碳量的晶体结构，通常在加热条件下形成。
高碳铁素体的硬度比低碳铁素体高，但韧性较差，容易产生脆性断裂。
高碳铁素体通常通过热处理来改善其性能，例如淬火和回火，以增加其强度和韧性。
3. 奥氏体：奥氏体是γ铁素体的一种结构，主要由铁和一定量的碳组成。
奥氏体具有良好的塑性和韧性，但强度较低。
奥氏体通常在高温下形成，是铁素体的一种稳定相。
冷却速度较快时，奥氏体会转变为其他组织相态。
4. 抗体：抗体是γ铁素体的另一种结构，也是铁素体的稳定相。
抗体与奥氏体相比，具有更高的硬度和强度，但韧性较差。
抗体通常在高温下形成，在快速冷却时会转变为其他组织相态。
二、铁素体的组织特点铁素体的晶体结构是典型的立方晶体结构，具有以下特点：1. 蓝、蓝/白异质界面：铁素体晶体内部存在一些细小的晶界，即蓝异质界面。
这些晶界是碳原子固溶度限制的结果，会影响铁素体的力学性能。
蓝/白异质界面是蓝色和白色铁素体之间的界面，是过去的铁素体和目前的铁素体之间的分界线。
2. 形状和尺寸：铁素体晶粒的形状和大小对材料的力学性能有重要影响。
通常情况下，铁素体晶粒的形状是多面体的，其尺寸大小取决于冷却速率和成分。

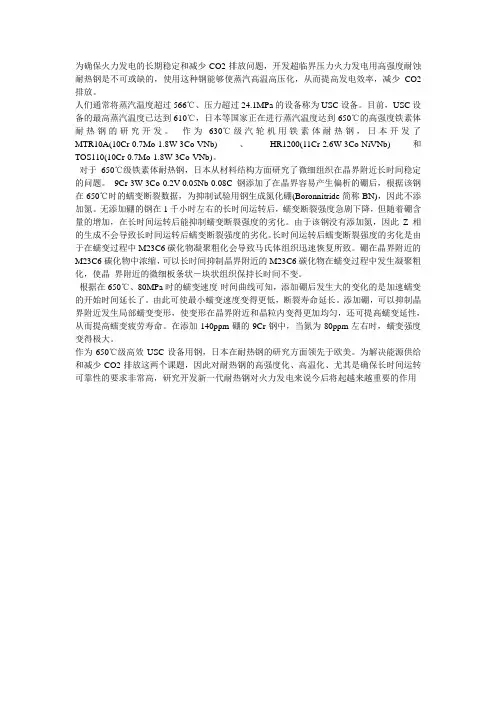

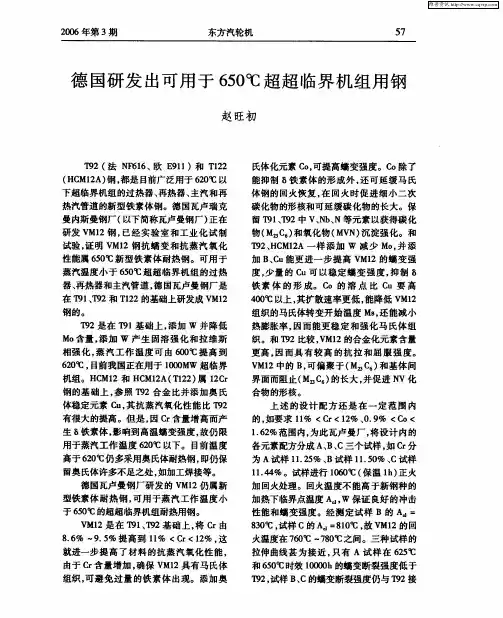

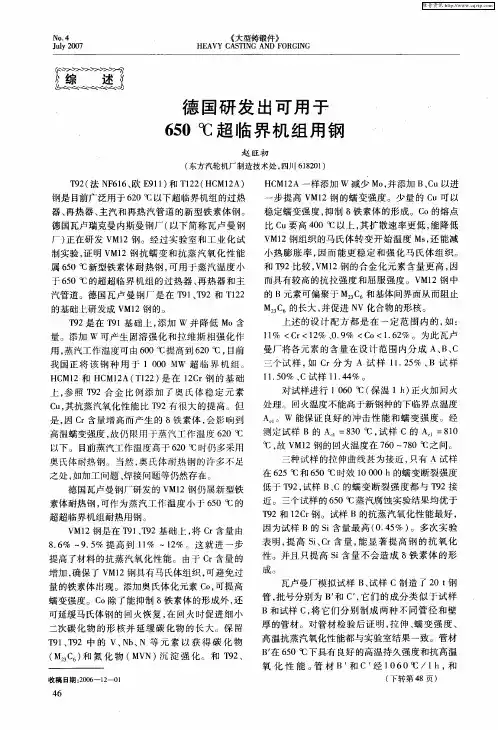

为确保火力发电的长期稳定和减少CO2排放问题，开发超临界压力火力发电用高强度耐蚀耐热钢是不可或缺的，使用这种钢能够使蒸汽高温高压化，从而提高发电效率，减少CO2排放。
人们通常将蒸汽温度超过566℃、压力超过24.1MPa的设备称为USC设备。
目前，USC设备的最高蒸汽温度已达到610℃，日本等国家正在进行蒸汽温度达到650℃的高强度铁素体耐热钢的研究开发。
作为630℃级汽轮机用铁素体耐热钢，日本开发了MTR10A(10Cr-0.7Mo-1.8W-3Co-VNb)、HR1200(11Cr-2.6W-3Co-NiVNb)和TOS110(10Cr-0.7Mo-1.8W-3Co-VNb)。
对于650℃级铁素体耐热钢，日本从材料结构方面研究了微细组织在晶界附近长时间稳定的问题。
9Cr-3W-3Co-0.2V-0.05Nb-0.08C钢添加了在晶界容易产生偏析的硼后，根据该钢在650℃时的蠕变断裂数据，为抑制试验用钢生成氮化硼(Boronnitride简称BN)，因此不添加氮。
无添加硼的钢在1千小时左右的长时间运转后，蠕变断裂强度急剧下降，但随着硼含量的增加，在长时间运转后能抑制蠕变断裂强度的劣化。
由于该钢没有添加氮，因此Z相的生成不会导致长时间运转后蠕变断裂强度的劣化。
长时间运转后蠕变断裂强度的劣化是由于在蠕变过程中M23C6碳化物凝聚粗化会导致马氏体组织迅速恢复所致。
硼在晶界附近的M23C6碳化物中浓缩，可以长时间抑制晶界附近的M23C6碳化物在蠕变过程中发生凝聚粗化，使晶界附近的微细板条状－块状组织保持长时间不变。
根据在650℃、80MPa时的蠕变速度-时间曲线可知，添加硼后发生大的变化的是加速蠕变的开始时间延长了。
由此可使最小蠕变速度变得更低，断裂寿命延长。
添加硼，可以抑制晶界附近发生局部蠕变变形，使变形在晶界附近和晶粒内变得更加均匀，还可提高蠕变延性，从而提高蠕变疲劳寿命。
在添加140ppm硼的9Cr钢中，当氮为80ppm左右时，蠕变强度变得极大。

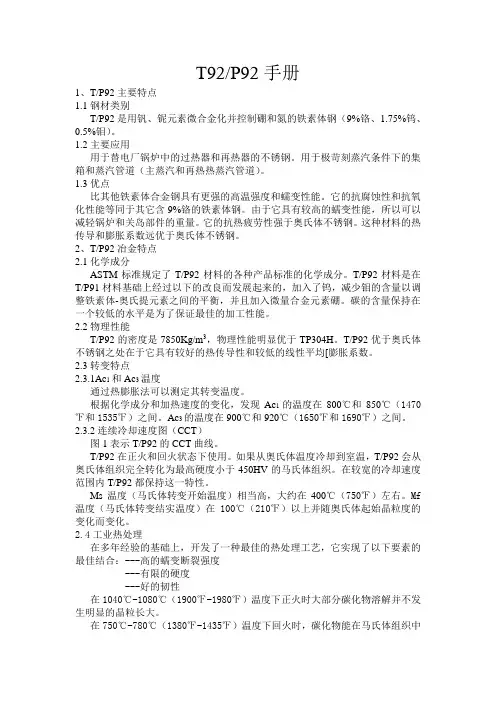

T92/P92手册1、T/P92主要特点1.1钢材类别T/P92是用钒、铌元素微合金化并控制硼和氮的铁素体钢（9%铬、1.75%钨、0.5%钼）。
1.2主要应用用于替电厂锅炉中的过热器和再热器的不锈钢。
用于极苛刻蒸汽条件下的集箱和蒸汽管道（主蒸汽和再热热蒸汽管道）。
1.3优点比其他铁素体合金钢具有更强的高温强度和蠕变性能。
它的抗腐蚀性和抗氧化性能等同于其它含9%铬的铁素体钢。
由于它具有较高的蠕变性能，所以可以减轻锅炉和关岛部件的重量。
它的抗热疲劳性强于奥氏体不锈钢。
这种材料的热传导和膨胀系数远优于奥氏体不锈钢。
2、T/P92冶金特点2.1化学成分ASTM标准规定了T/P92材料的各种产品标准的化学成分。
T/P92材料是在T/P91材料基础上经过以下的改良而发展起来的，加入了钨，减少钼的含量以调整铁素体-奥氏提元素之间的平衡，并且加入微量合金元素硼。
碳的含量保持在一个较低的水平是为了保证最佳的加工性能。
2.2物理性能T/P92的密度是7850Kg/m3，物理性能明显优于TP304H。
T/P92优于奥氏体不锈钢之处在于它具有较好的热传导性和较低的线性平均[膨胀系数。
2.3转变特点2.3.1Ac1和Ac3温度通过热膨胀法可以测定其转变温度。
根据化学成分和加热速度的变化，发现Ac1的温度在800℃和850℃（1470℉和1535℉）之间。
Ac3的温度在900℃和920℃（1650℉和1690℉）之间。
2.3.2连续冷却速度图（CCT）图1表示T/P92的CCT曲线。
T/P92在正火和回火状态下使用。
如果从奥氏体温度冷却到室温，T/P92会从奥氏体组织完全转化为最高硬度小于450HV的马氏体组织。
在较宽的冷却速度范围内T/P92都保持这一特性。
Ms温度（马氏体转变开始温度）相当高，大约在400℃（750℉）左右。
Mf 温度（马氏体转变结实温度）在100℃（210℉）以上并随奥氏体起始晶粒度的变化而变化。
2.4工业热处理在多年经验的基础上，开发了一种最佳的热处理工艺，它实现了以下要素的最佳结合：---高的蠕变断裂强度---有限的硬度---好的韧性在1040℃-1080℃（1900℉-1980℉）温度下正火时大部分碳化物溶解并不发生明显的晶粒长大。

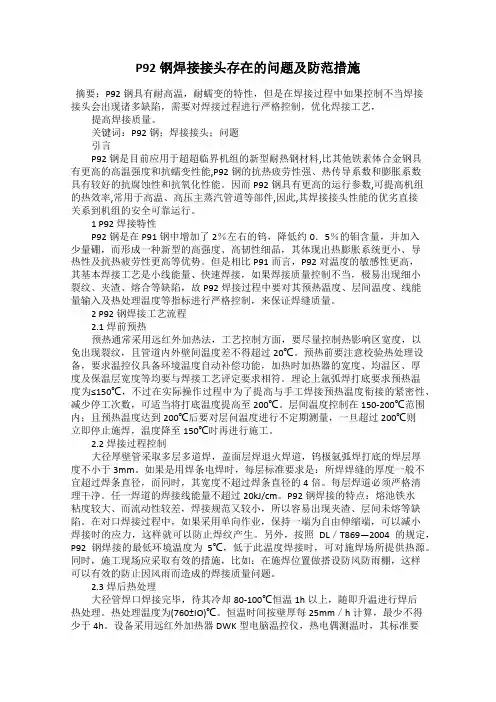

P92钢焊接接头存在的问题及防范措施摘要：P92钢具有耐高温，耐蠕变的特性，但是在焊接过程中如果控制不当焊接接头会出现诸多缺陷，需要对焊接过程进行严格控制，优化焊接工艺，提高焊接质量。
关键词：P92钢；焊接接头；问题引言P92钢是目前应用于超超临界机组的新型耐热钢材料,比其他铁素体合金钢具有更高的高温强度和抗蠕变性能,P92钢的抗热疲劳性强、热传导系数和膨胀系数具有较好的抗腐蚀性和抗氧化性能。
因而P92钢具有更高的运行参数,可提高机组的热效率,常用于高温、高压主蒸汽管道等部件,因此,其焊接接头性能的优劣直接关系到机组的安全可靠运行。
1 P92焊接特性P92钢是在P91钢中增加了2％左右的钨，降低约0．5％的钼含量，并加入少量硼，而形成一种新型的高强度、高韧性细晶，其体现出热膨胀系统更小、导热性及抗热疲劳性更高等优势。
但是相比P91而言，P92对温度的敏感性更高，其基本焊接工艺是小线能量、快速焊接，如果焊接质量控制不当，极易出现细小裂纹、夹渣、熔合等缺陷，故P92焊接过程中要对其预热温度、层间温度、线能量输入及热处理温度等指标进行严格控制，来保证焊缝质量。
2 P92钢焊接工艺流程2.1焊前预热预热通常采用远红外加热法，工艺控制方面，要尽量控制热影响区宽度，以免出现裂纹，且管道内外壁间温度差不得超过20℃。
预热前要注意校验热处理设备，要求温控仪具备环境温度自动补偿功能，加热时加热器的宽度、均温区、厚度及保温层宽度等均要与焊接工艺评定要求相符。
理论上氩弧焊打底要求预热温度为≤150℃，不过在实际操作过程中为了提高与手工焊接预热温度衔接的紧密性、减少停工次数，可适当将打底温度提高至200℃。
层间温度控制在150-200℃范围内；且预热温度达到200℃后要对层问温度进行不定期测量，一旦超过200℃则立即停止施焊，温度降至150℃时再进行施工。
2.2焊接过程控制大径厚壁管采取多层多道焊，盖面层焊退火焊道，钨极氩弧焊打底的焊层厚度不小于3mm。
T/P92焊接资料

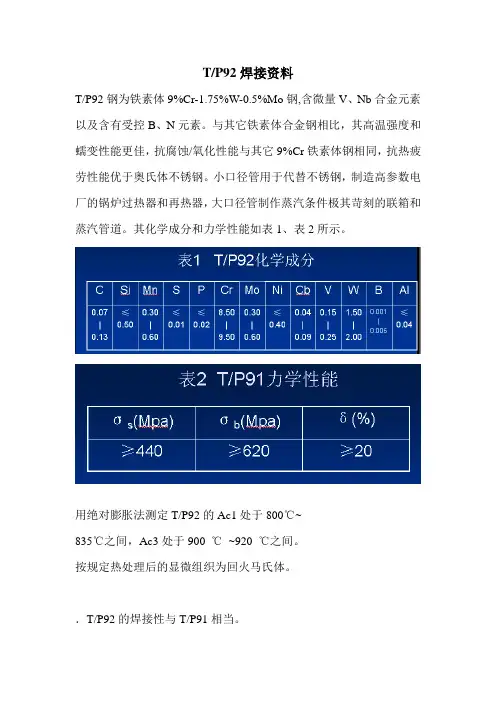

T/P92钢为铁素体9%Cr-1.75%W-0.5%Mo钢,含微量V、Nb合金元素以及含有受控B、N元素。
与其它铁素体合金钢相比，其高温强度和蠕变性能更佳，抗腐蚀/氧化性能与其它9%Cr铁素体钢相同，抗热疲劳性能优于奥氏体不锈钢。
小口径管用于代替不锈钢，制造高参数电厂的锅炉过热器和再热器，大口径管制作蒸汽条件极其苛刻的联箱和蒸汽管道。
其化学成分和力学性能如表1、表2所示。
用绝对膨胀法测定T/P92的Ac1处于800℃~
835℃之间，Ac3处于900 ℃~920 ℃之间。
按规定热处理后的显微组织为回火马氏体。
．T/P92的焊接性与T/P91相当。
．焊前预热温度200~300℃，层间温度200~350
℃焊后后热250~350 ℃/2~4h（对于厚壁管）。
．为了使马氏体充分转变，焊接后冷却到室温才
能进炉热处理。
．焊后热处理温度：755±15 ℃
．国外许多焊接材料生产厂都有相应的焊接材料，如德国蒂森、法国SAF/Oerlikon、日本神钢等均有焊接T/P92的焊接材料。
我公司使用的是日本神钢的焊接材料
手工氩弧焊:TGS-12CRS,φ2.4
手工电弧焊:CR-12S, φ3.2, φ4.0
埋弧悍:US-12CRSD/PF-200SD, φ2.4。
第37卷 第12期T92钢高温时效硬度变化试验及蠕变性能研究王 亮1,刘宗德1,陈 鹏1,郑德卓21.华北电力大学电站设备状态监测与控制教育部重点实验室,北京 1022062.华北电力科学研究院有限责任公司,北京 100045[摘 要] 为了研究T92铁素体钢在高温时效后的硬度变化,对其在温度700℃、725℃和750℃下进行了时效试验,结果表明,随温度的提高和时间的延长,T92钢的硬度会逐渐下降,时效温度是硬度变化的主要影响因素;硬度的降低会加剧材料蠕变寿命的损耗。
结合试验数据拟合出时效硬度与Lar son -Miller 参数之间的关系,按照Larson -Miller 参数整理得到T92钢的硬度下降规律与试验值基本一致。
[关 键 词] T92铁素体钢;高温;时效;硬度;蠕变性能[中图分类号] TG115.5+1[文献标识码] A[文章编号] 1002-3364(2008)12-0026-05收稿日期: 2008-01-21基金项目: 教育部长江学者和创新团队发展计划资助(IRT0720);国家自然科学基金资助项目(10772066)作者简介: 王亮(1982-),男,汉族,华北电力大学硕士研究生,研读方向为热力设备寿命管理与延寿技术。
T92铁素体钢由于良好的高温强度和蠕变性能目前被广泛用于替代T /P91钢作为锅炉高温蒸汽管道用钢,而且由于其在600℃时的许用应力比P91钢高34%,达到TP347的水平,成为可以替代奥氏体钢的候选材料之一[1]。
硬度是衡量材料老化程度的一个重要指标,锅炉管道用钢蠕变断裂特性下降,就是管材硬度不断降低而引起的。
这种由于运行时间产生的材料硬度的下降会大大加剧其蠕变寿命的损耗。
因此,从上世纪80年代起,国外已把硬度测量作为电厂管材寿命预测定量分析的依据。
1 试验材料及方法试验采用日本进口的T92新型耐热钢,其化学成分和力学性能见表1[3]。
T92的母材组织主要由板条状回火马氏体组成。

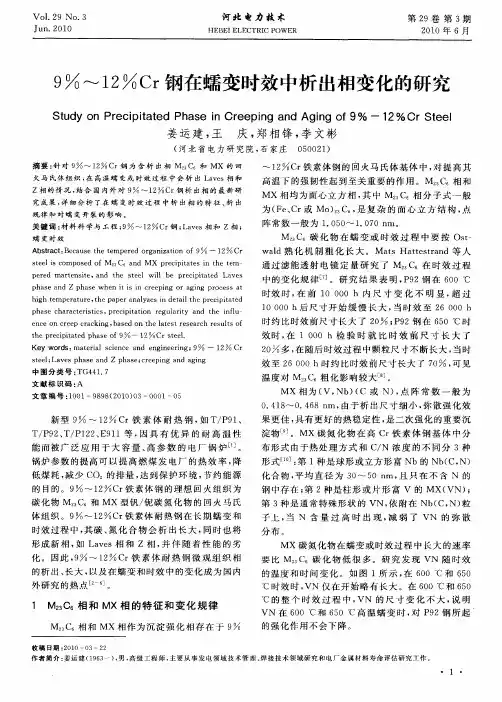

P92钢蠕变过程中Laves相的析出规律林琳，周荣灿，贾建民，范长信，郭岩，侯淑芳西安热工研究院有限公司，陕西省西安市710032Precipitation of Laves during creep of P92steels LIN Lin,ZHOU Rongcan,JIA Jianmin,FAN Changxin,GUO Yan,HOU Shufang Xi’an Thermal Power Research Institute Co.Ltd.,Xi’an710032,Shaanxi Province,ChinaAbstract:Laves phase which precipitated during creep affect the properties of P92steel.This paper was focused on the law of Laves precipitation during creep by measuring the Laves phase particle amount sizes in the creep rupture samples.The result showed that the precipitation of Laves was controlled by stress and temperature.The growth process of Laves phase was accelerated by stress,and the number was suppressed by temperature.Key words:Laves phase;Nucleation and growth; Stress;Temperature摘要:P92钢在蠕变过程中析出的Laves相影响其性能。
本文通过测量蠕变断裂试样中的Laves相数量和颗粒尺寸，研究蠕变过程中Laves相的析出规律。
新型铁素体耐热钢CB2的焊接及热处理工艺研究吴富强摘要：随着我国经济的快速发展，提高火电机组的热效率是一项重要和紧迫的任务。
而火电机组效率的提高主要在于提高蒸汽的压力和温度。
这就对火电机组的相关设备用钢特别是高温承压部件用钢的高温性能提出了更高的要求，目前我国自主研发新型耐热钢ZG12Cr9Mo1Co1NiVNbNB（CB2）以良好性能逐渐应用于火力发电厂热力系统设备的耐热钢材。
因此，新型耐热钢CB2焊接及热处理工艺的研究是目前火电建设施工技术领域亟待解决的问题。
关键词：新型耐热钢；CB2钢；热处理工艺；1引言CB2钢是欧洲COST536项目研发的新型铁素体耐热钢，可用于600℃/620℃30MPa的第二代超超临界机组汽轮机高温部件及管道，目前已实现国产化，但尚处于初步应用阶段。
据查，国内焊接及热处理工艺方面的研究文献极少，为突破国外厂商的技术壁垒，充分发挥其性能并推广应用，迫切需要掌握该钢种现场焊接和热处理施工工艺。
2研究内容2.1CB2钢焊接性分析CB2钢材料是经过淬火+回火处理的供货状态，其组织为回火马氏体。
CB2钢是在P91钢基础上加入适量的Co，同时加入少量的Nb和B，适当增加Mo的含量得到的。
①焊接热裂纹敏感性由于CB2钢合金程度高，其硼、硫含量低，锰含量高，这些因素共同决定了其在施焊冷却过程中，随着温度的降低导致产生的低溶点共晶物少，又由于其自身线膨胀系数小，因此，CB2钢的热裂纹敏感性不大。
②焊接冷裂纹敏感性由于CB2钢合金元素含量高，碳当量高，临界冷却速度低，奥氏体稳定性很大，冷却时不易发生正常的珠光体转变，从而冷却到较低温度时发生了马氏体转变。
在焊接过程中，淬硬将会形成较多的的晶格缺陷（空位、位错），同时在热力不均及应力作用下易形成裂纹源，且该裂纹源在后续工作条件下产生裂纹的所需要吸收的能量低，故CB2钢产生冷裂纹倾向大。
③化学成分Co对焊接接头的影响CB2钢是在P91钢基础上加入适量的Co，可抑制铁素体的析出、降低硫含量，同时可发生固溶强化，提高钢的回火稳定性。

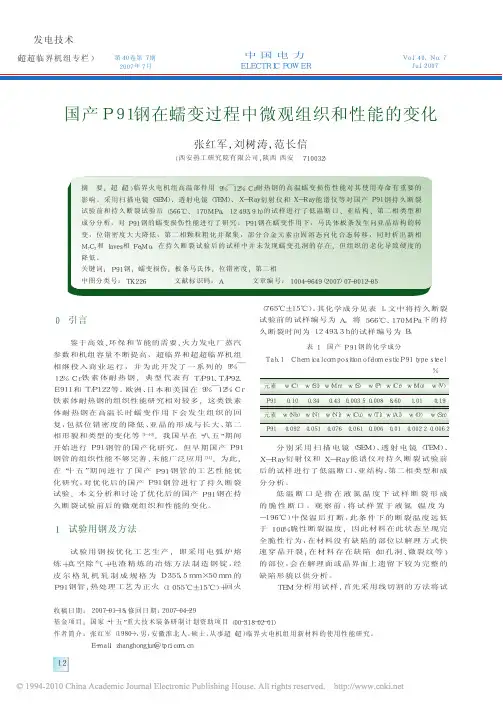

中国电力2007年第5期依据ASME标准准确识别P91钢管杨富1，赵卫东2，蔡文河2（1、中国电力企业联合会，北京100761；2、华北电力科学研究有限责任公司，北京100045）摘要：P91钢是一种新型的应用前景良好的高合金耐热钢，广泛应用于火力发电厂的高温承压管道。
国内使用的部分P91钢管由于在采购、验收等环节中未严格执行ASME标准，造成了严重的质量事故和安全隐患。
通过对P91钢的化学成分、力学性能、组织结构等方面的分析，全面介绍了P91钢的强韧性机理、应用达到的性能指标和具备的微观组织形态。
论述了在实际使用中如何按照ASME标准有效地鉴别P91钢管及通过试验和检验手段识别出不符合要求的P91钢管等，为在采购、验收、使用等环节中准确识别P91钢管提供参考。
关键词：P91钢，主蒸汽管道，采购，验收；ASME标准0概述自1996年，原电力部电力规划设计总院管道小组提出“关于我国火电厂主蒸汽管道采用P91钢的建议”后，国产300MW、600MW级亚临界机组和超临界机组均采用P91钢作为主蒸汽管道。
近十年的运行和检修经历表明， P91钢主蒸汽管道的直管段运行状态良好，力学性能和组织状态稳定，未发现任何缺陷，说明P91钢是一种成熟、稳定、性能良好的主蒸汽管道用钢。
然而在十年后的2006年6月某发电厂300MW亚临界机组的主蒸汽管道（P91钢、ID364×41mm）的直管段出现裂纹而发生蒸汽泄漏，2006年10月某发电厂300MW 亚临界机组的主蒸汽管道（P91钢、φ455.62×43mm）,在调试过程中主蒸汽管道直管段发生爆裂,裂缝长度达900mm，造成严重后果。
为此，在我国火电厂主蒸汽管道采用P91钢十周年之际，很有必要掌握P91钢的化学成分、力学性能、组织结构的特点，以便在采购、验收、使用等各环节中准确的识别P91钢管，确保火力发电机组的安全、可靠和经济运行。
1新型P91铁素体耐热钢的化学成分和力学性能特点1.1新型P91铁素体耐热钢的化学成分特点1)低的含碳量，以前所有的热强钢都是通过弥散分布的合金碳化物获得高温强度的，因此总是把碳保持在0.1%以上的较高水平。
铁素体不锈钢不锈钢是指在空气、水、盐的水溶液、酸以及其他腐蚀介质中具有高度化学稳定性的钢种。
从化学成分来看，不锈钢中含铬量都较高。
由于在大气条件眄，钢中含铬量大约超过12%时，基本上不会生锈，因此习惯上将含铬量最少为12%的钢称为不锈钢。
钢的这种不锈性是因为铬在铁的表面形成氧化膜，保护表皮下面的金属免遭腐蚀，从而使铁的表面“纯化”。
不锈钢不仅是广泛使用的耐蚀材料，而且具有较好的耐热性（包括抗氧化性及高温强度），是航空发动机中重要的结构材料之一，尤其是那些受力不是很大、在中温条件（500～550℃）下工作且要求较高耐蚀性能的零件，多采用不锈钢来制造。
如早期的喷气发动机压气机转子叶片，通常采用Cr13型不锈钢锻件加工而成；喷嘴安装座、点火器安装座和液压管路中的一些零件，则常用18Cr—8Ni型不锈钢来制造。
不锈钢中除了铁、铬、碳这三个基本元素外，还含有镍、锰、氮、铜、钼、铌、钛、钨、钴以及硅、铝、硫、磷等元素。
按它们对不锈钢显微组织的影响可以分为两大类：一类是扩大奥氏体区或稳定奥氏体的元素，如碳、氮、镍、锰、铜等；另一类是封闭或缩小奥氏体区形成铁素体的元素，如铬、硅、钛、铌、钼、钽、钨、铝等。
上述化学元素的加入不仅影响不锈钢的组织，还影响其他性质，如抗氧化性、抗晶间腐蚀等。
不锈钢中的主要合金元素及其作用如下：（1）增减镍及铬控制奥氏体r相的稳定性及改善耐蚀性和抗氧化性。
（2）加入硅及铝增进抗氧化及抗渗碳性能。
（3）加入钛及铌或降低碳含量消除或降低晶间腐蚀倾向，因钛或铌可与碳形成稳定的碳化物。
（4）加入钼增加耐蚀性，特别是对含Cl-介质的点腐蚀。
（5）加入铜提高对硫酸的耐蚀性。
（6）加入硫、硒或铅改进切削加工性能。
（7）加入稀土元素改善热加工及抗氧化性能。
（8）加入锰可部分代替镍，扩大r相区。
（9）加入钒、钨、硼、铁、氮等提高热强性。
不锈钢根据加入的合金元素以及所具有组织，大致可分为下列四类。
这类合金通常含铬15%～30%，碳含量约保持在0.12%以下。
15crmov板材使用温度-回复15CrMoV板材是一种常用的合金结构钢板材，具有优异的耐高温性能，适用于高温下的工业设备制造。
本文将详细介绍15CrMoV板材的使用温度范围及其相关知识。
首先，我们来了解一下15CrMoV板材的基本情况。
15CrMoV是锆钼钒合金结构钢的一种，具有高强度、良好的韧性和较高的抗蠕变性能。
它属于低合金铁素体钢，具有一定的耐热性和抗腐蚀性。
15CrMoV板材广泛应用于化工、电力、核工程、锅炉制造等领域。
15CrMoV板材的使用温度主要受制于其耐热性能限制。
理论上来说，15CrMoV钢的热稳定性是由钢中的合金元素协同作用决定的，因此其使用温度不应超过其一次相变温度。
15CrMoV板材在高温下的性能主要集中在以下几个方面。
1.抗氧化性能：15CrMoV板材在高温下能够形成稳定的氧化膜，阻止氧气对钢材的进一步侵蚀，提高了钢材的耐热性能。
2.耐热蠕变性能：15CrMoV板材具有较好的抗蠕变性能，即在高温下能够保持其形状和力学性能的稳定性。
3.机械性能：15CrMoV板材在高温下能够保持一定的强度和韧性，能够满足一些高温工况下的机械要求。
那么，15CrMoV板材的具体使用温度范围是多少呢？一般来说，15CrMoV板材的使用温度范围在500至650之间。
在这个温度范围内，15CrMoV板材的耐热性能和力学性能都能够得到较好的保持。
超过这个温度范围，随着温度的升高，15CrMoV板材的强度和韧性都会逐渐下降，从而影响其正常使用。
需要注意的是，15CrMoV板材的具体使用温度还需要根据具体工况和材料要求进行综合考虑。
在实际应用中，我们需要考虑到材料的耐热性、结构的设计、温度的变化范围等因素。
同时，合理的热处理工艺也将对15CrMoV板材的使用温度有一定影响。
另外，15CrMoV板材在高温下还需注意防止氢腐蚀问题。
在涉及氢气的工作环境中，15CrMoV板材的抗氢腐蚀性能也需要得到考虑。
