配电箱厚度规范篇一:配电箱厚度的国家标准关于配电箱厚度的国家标准?4.2.1 结构与设计4.2.1.1户外不锈钢箱:外壳采用1.5毫米不锈钢板,规格尺寸(宽*高*厚): 50-100KVA为1100*900*700,200KVA为1220*1000*700、315KVA为1380*1000*700;直接在变压器旁边安装,采用卧式,内部安装梁、板为2.0毫米镀白锌冷拉板、结构满足元件安装强度要求。
防护等级为IP33。
接地螺丝为 M12,并有明显接地表识。
双面有黄色带电表识及‘有电危险,请勿触摸’警示图案。
4.2.1.2 户内GGD柜体要求符合国家相关标准(宽*深*高:800×800×2200,双面安装开门)。
内部安装梁板镀彩锌,强度符合安装要求。
柜体框架用8FM型材,前门,上仪表门用2.0毫米,后门用1.5毫米优质冷拉钢板喷塑,喷塑处理工艺正确,质量符合要求。
塑粉颜色MB2071。
4.2.1.2.1 配电柜的门,应能在不小于90°的角度内灵活开闭,门在开闭过程中不应损坏涂覆层,门锁上后,不应有明显的晃动现象。
4.2.1.2.2 配电柜的外壳和金属零件的表面应平整,不应有锐边和毛刺,焊缝应光洁均匀、无焊穿、裂纹、咬边、溅渣、气孔等现象,焊药皮应清除干净。
4.2.1.2.3 配电柜外壳上的涂层不得有皱纹、流痕、针孔、起泡、透底漆、斑点、细砂粒、手印、附着物、色泽不均等现象。
配电柜上所有电镀件的镀层(包括元器件本身的电镀件和紧固件)不得有起皮、脱落、发黑、发霉及生锈等现象。
4.2.1.3 同规格同型号的箱、柜体安装尺寸应统一,应具有互换性。
4.2.1.4 内部安装连接用优质镀锡铜排或软导线,截面积符合要求,要求比国家标准计算选取大一个规格。
软铜导线两端压接铜接线鼻并塘锡处理。
导线两端套热缩管,分相色。
主回路电气间隙不小于12mm,爬电距离不小于14mm。
4.2.1.5母线的连接和母线、绝缘导线的布置要尽量减少涡流影响,如果交流导体要穿过封闭的具有导磁性能的框架或金属隔板,则该电路的三相导线均应从同一孔中穿过。
表箱体尺寸标注标准一.住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆,5.采用磁卡电度表时,箱面应留插卡孔;箱体采用~钢板制作;3.本箱体进线断路器为63A,进线截面不大于25mm2;4.墙体留洞尺寸为箱体尺寸加10mm;二.86系列电能表技术参数2.预付费表一般采用DDY型号,厂家不同而不同;参数参考DD862-6系列;三.住宅户内照明配电箱尺寸参数墙体留洞尺寸为箱体尺寸加10mm;分路断路器每极宽度为18 mm;四.普通照明配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作;箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
本箱体进线断路器为63A,进线截面不大于25mm2;分路断路器每极宽度为18 mm;墙体留洞尺寸为箱体尺寸加10mm;五.动力配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作;箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
墙体留洞尺寸为箱体尺寸加10mm;PC级双电源带分支配电开关箱尺寸:600X800X200六.动力配电柜参数PB801柜为高层住宅落地式动力配电柜,柜前检修,可靠墙安装;柜体采用不小于2mm冷轧钢板制作;柜体表面采用环氧树脂静电喷涂七.常用变配电室低压配电柜参数七.常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下:TD28大型(铜)300*200*12 0TD28大型(铁)300*200*12 0TD28中型(铜)180*120*70 TD28中型(铁)180*120*70 TD28小型(特厚铜)160*75*50 TD28小型(厚铜)160*75*50 TD28小型(铜)160*75*50 TD28小型(铁)160*75*50 TD28小型(塑壳)160*75*50。
表箱体尺寸标注标准一.住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆,5.采用磁卡电度表时,箱面应留插卡孔;箱体采用~钢板制作;3.本箱体进线断路器为63A,进线截面不大于25mm2;4.墙体留洞尺寸为箱体尺寸加10mm;二.86系列电能表技术参数2.预付费表一般采用DDY型号,厂家不同而不同;参数参考DD862-6系列;三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm;3.分路断路器每极宽度为18 mm;四.普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2;5.分路断路器每极宽度为18 mm;6.墙体留洞尺寸为箱体尺寸加10mm;五.动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm;5.PC级双电源带分支配电开关箱尺寸:600X800X200六.动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜,柜前检修,可靠墙安装;3.柜体采用不小于2mm冷轧钢板制作;柜体表面采用环氧树脂静电喷涂七.常用变配电室低压配电柜参数七.常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下:TD28大型(铜)300*200*12 0TD28大型(铁)300*200*12 0TD28中型(铜)180*120*70 TD28中型(铁)180*120*70 TD28小型(特厚铜)160*75*50 TD28小型(厚铜)160*75*50 TD28小型(铜)160*75*50 TD28小型(铁)160*75*50 TD28小型(塑壳)160*75*50。

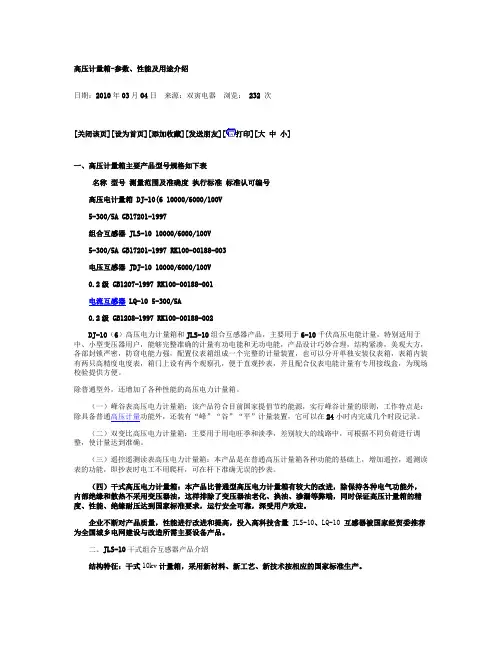

高压计量箱-参数、性能及用途介绍日期:2010年03月04日来源:双寅电器浏览: 232 次[关闭该页][设为首页][添加收藏][发送朋友][打印][大中小]一、高压计量箱主要产品型号规格如下表名称型号测量范围及准确度执行标准标准认可编号高压电计量箱 DJ-10(6 10000/6000/100V5-300/5A GB17201-1997组合互感器 JLS-10 10000/6000/100V5-300/5A GB17201-1997 RK100-00188-003电压互感器 JDJ-10 10000/6000/100V0.2级 GB1207-1997 RK100-00188-001电流互感器 LQ-10 5-300/5A0.2级 GB1208-1997 RK100-00188-002DJ-10(6)高压电力计量箱和JLS-10组合互感器产品,主要用于6-10千伏高压电能计量,特别适用于中、小型变压器用户,能够完整准确的计量有功电能和无功电能,产品设计巧妙合理,结构紧凑,美观大方,各部封锁严密,防窃电能力强,配置仪表箱组成一个完整的计量装置,也可以分开单独安装仪表箱,表箱内装有两只高精度电度表,箱门上设有两个观察孔,便于直观抄表,并且配合仪表电能计量有专用接线盒,为现场校验提供方便。
除普通型外,还增加了各种性能的高压电力计量箱。
(一)峰谷表高压电力计量箱:该产品符合目前国家提倡节约能源,实行峰谷计量的原则,工作特点是:除具备普通高压计量功能外,还装有“峰”“谷”“平”计量装置,它可以在24小时内完成几个时段记录。
(二)双变比高压电力计量箱:主要用于用电旺季和淡季,差别较大的线路中,可根据不同负荷进行调整,使计量达到准确。
(三)遥控遥测读表高压电力计量箱:本产品是在普通高压计量箱各种功能的基础上,增加遥控,遥测读表的功能,即抄表时电工不用爬杆,可在杆下准确无误的抄表。
(四)干式高压电力计量箱:本产品比普通型高压电力计量箱有较大的改进,除保持各种电气功能外,内部绝缘和散热不采用变压器油,这样排除了变压器油老化、换油、渗漏等弊端,同时保证高压计量箱的精度、性能、绝缘耐压达到国家标准要求,运行安全可靠,深受用户欢迎。
表箱体尺寸标注标准一.住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆,5.采用磁卡电度表时,箱面应留插卡孔;箱体采用1.2~1.5mm钢板制作;3.本箱体进线断路器为63A,进线截面不大于25mm2;4.墙体留洞尺寸为箱体尺寸加10mm;二.86系列电能表技术参数2.预付费表一般采用DDY型号,厂家不同而不同;参数参考DD862-6系列;三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm;3.分路断路器每极宽度为18 mm;四.普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2;5.分路断路器每极宽度为18 mm;6.墙体留洞尺寸为箱体尺寸加10mm;五.动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm;5.PC级双电源带分支配电开关箱尺寸:600X800X200六.动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜,柜前检修,可靠墙安装;3.柜体采用不小于2mm冷轧钢板制作;柜体表面采用环氧树脂静电喷涂七.常用变配电室低压配电柜参数七.常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下:TD28大型(铜)300*200*120 TD28大型(铁)300*200*120 TD28中型(铜)180*120*70 TD28中型(铁)180*120*70 TD28小型(特厚铜)160*75*50 TD28小型(厚铜)160*75*50 TD28小型(铜)160*75*50 TD28小型(铁)160*75*50 TD28小型(塑壳)160*75*50。

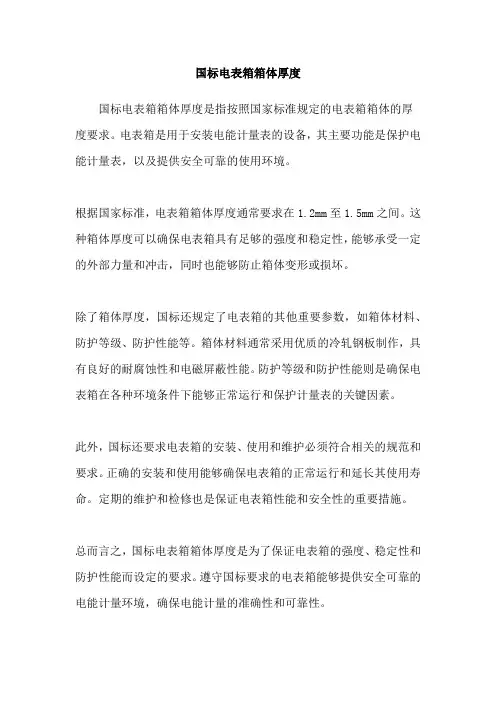

国标电表箱箱体厚度
国标电表箱箱体厚度是指按照国家标准规定的电表箱箱体的厚
度要求。
电表箱是用于安装电能计量表的设备,其主要功能是保护电能计量表,以及提供安全可靠的使用环境。
根据国家标准,电表箱箱体厚度通常要求在1.2mm至1.5mm之间。
这种箱体厚度可以确保电表箱具有足够的强度和稳定性,能够承受一定的外部力量和冲击,同时也能够防止箱体变形或损坏。
除了箱体厚度,国标还规定了电表箱的其他重要参数,如箱体材料、防护等级、防护性能等。
箱体材料通常采用优质的冷轧钢板制作,具有良好的耐腐蚀性和电磁屏蔽性能。
防护等级和防护性能则是确保电表箱在各种环境条件下能够正常运行和保护计量表的关键因素。
此外,国标还要求电表箱的安装、使用和维护必须符合相关的规范和要求。
正确的安装和使用能够确保电表箱的正常运行和延长其使用寿命。
定期的维护和检修也是保证电表箱性能和安全性的重要措施。
总而言之,国标电表箱箱体厚度是为了保证电表箱的强度、稳定性和防护性能而设定的要求。
遵守国标要求的电表箱能够提供安全可靠的电能计量环境,确保电能计量的准确性和可靠性。
表箱体尺寸标注标准一.住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆,5.采用磁卡电度表时,箱面应留插卡孔;箱体采用1.2~1.5mm钢板制作;3.本箱体进线断路器为63A,进线截面不大于25mm2;4.墙体留洞尺寸为箱体尺寸加10mm;二.86系列电能表技术参数2.预付费表一般采用DDY型号,厂家不同而不同;参数参考DD862-6系列;三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm;3.分路断路器每极宽度为18 mm;四.普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2;5.分路断路器每极宽度为18 mm;6.墙体留洞尺寸为箱体尺寸加10mm;五.动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm;5.PC级双电源带分支配电开关箱尺寸:600X800X200六.动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜,柜前检修,可靠墙安装;3.柜体采用不小于2mm冷轧钢板制作;柜体表面采用环氧树脂静电喷涂七.常用变配电室低压配电柜参数七.常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下:TD28大型(铜)300*200*1 20TD28大型(铁)300*200*1 20TD28中型(铜)180*120*7 0TD28中型(铁)180*120*7 0TD28小型(特厚铜)160*75*50 TD28小型(厚铜)160*75*50 TD28小型(铜)160*75*50 TD28小型(铁)160*75*50 TD28小型(塑壳)160*75*50。
一.住宅电能表箱体尺寸标注标准
2. 箱体表面采用环氧树脂静电喷涂或烤漆,5.采用磁卡电度表时,箱面应留
插卡孔;箱体采用1.2~1.5mm钢板制作;
3.本箱体进线断路器为63A,进线截面不大于25mm2;
4.墙体留洞尺寸为箱体尺寸加10mm;
二.86系列电能表技术参数
2.预付费表一般采用DDY型号,厂家不同而不同;参数参考DD862-6系列;
三.住宅户内照明配电箱尺寸参数
2.墙体留洞尺寸为箱体尺寸加10mm;
3.分路断路器每极宽度为18 mm;
四.普通照明配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作;
3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2;
5.分路断路器每极宽度为18 mm;
6.墙体留洞尺寸为箱体尺寸加10mm;
五.动力配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作;
3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm;
5.PC级双电源带分支配电开关箱尺寸:600X800X200
六.动力配电柜参数
2.PB801柜为高层住宅落地式动力配电柜,柜前检修,可靠墙安装;
3.柜体采用不小于2mm冷轧钢板制作;柜体表面采用环氧树脂静电喷涂
七.常用变配电室低压配电柜参数。
低压电表箱不同安装方式参考尺寸1、户外落地安装,无底座,内层门为普钢,(宽*高*深),单位毫米:落地1-3表箱,800*1000(不含顶)*350;落地4-6表箱,1000*1000(不含顶)*350;落地7-9表箱,1150*1050(不含顶)*350;落地10-12表箱,1150*1250(不含顶)*350;落地13-16表箱,1200*1300(不含顶)*350;落地17-20表箱,1250*1500(不含顶)*350;落地21-25表箱,1400*1700(不含顶)*350;落地26-30表箱,1450*1700(不含顶)*350;2、户内挂墙安装,无底座,(宽*高*深),单位毫米:集中1-3表箱,850*900*160;集中4-6表箱,950*950*160;集中7-9表箱,1200*950*160;集中10-12表箱,1250*1080*160;集中13-16表箱,1350*1250*160;集中17-20表箱,1300*1400*160;集中21-25表箱,1650*1400*160,进线用于225A系列开关;集中21-25表箱,1650*1500*160,进线用于400A系列开关;集中26-30表箱,1700*1650*160,进线用于400A系列开关;3、户内挂墙安装,加底座(宽*高*深),单位毫米:集中1-3表箱,850*1500(底座高600)*160;集中4-6表箱,950*1550(底座高600)*160;集中7-9表箱,1200*1550(底座高600)*160;集中10-12表箱,1250*1680(底座高600)*160;集中13-16表箱,1350*1850(底座高600)*160;集中17-20表箱,1300*2000(底座高600)*160;集中21-25表箱,1650*2000(底座高600)*160,进线用于225A系列开关;集中21-25表箱,1650*2100(底座高600)*160,进线用于400A系列开关集中26-30表箱,1700*2250(底座高600)*160,进线用于400A系列开关;4、户内落地安装,加底座(宽*高*深),单位毫米:落地1-3表箱,750*1450(底座高300)*350;落地4-6表箱,900*1450(底座高300)*350;落地7-9表箱,1050*1500(底座高300)*350;落地10-12表箱,1050*1750(底座高300)*350;落地13-16表箱,1250*1750(底座高300)*350;落地17-20表箱,1250*2000(底座高300)*350;落地21-25表箱,1400*2000(底座高300)*350;落地26-30表箱,1600*2000(底座高300)*350;根据昆明供电局现行要求:新建住宅小区集中表箱加装采集器,每个电表箱必须预留1个空表位为采集器安装使用。
