ADC入门基础知识
采样保持电路（S/H） 子ＡＤ电路 ＭＤＡＣ电路（乘法数模转换器） 误差校正电路 基准源 时钟电路 数字编码电路
39
采样保持电路
采样保持电路
40
采样开关
41
三种机制产生误差 1、沟道电荷注入 2、时钟馈通 3、KT/C噪声
42
沟道电荷注入
43
时钟馈通
44
KT/C噪声
45
误差的消除
以上误差的存在，对于高速高精度 Pipeline ADC 来说是很 不利的，因此需要采取一定措施来减小。
2n
对输入信号进行采样，并把输入信号与相对应的参 考电压相比较，后将比较结果输入到优先编码的编 码电路进行编码，最终输出N位的二进制编码。
25
Flash A/D转换器结构图
全并行A/D转换器结构图
ቤተ መጻሕፍቲ ባይዱ
3bit FlashADC 的基本框架
26
Flash ADC优缺点
全并行结构的ADC实现一次转换只需要整个电路 比较一次,所以其转换速率非常快。
数字校正 运用算法逻辑等后台处理技 术来消除电路对温度及误差 匹配等方面所产生的影响
缺点
模拟校正 采用电容误差平均技术
需要一个额外的始终周期， 这样便降低了电路速度。
6
高转换速度
A/D转换电路的速度主要是受运放建立时间和比 较器响应速度的影响。因此必须优化单级电路的建 立特性，提高运放的增益可以保证系统精度的同时 确保运放的大宽带、提高运放的压摆率设计、压摆 区和线性建立区的合理分割等。目前国际上已经产 品化的 ADC 采样速率最高可以达到 2.2GSPs （Maxiam公司的 MAX109）
4
发展方向
在未来,模数转换芯片的主要发展方向是 1、高分辨率 2、高转换速度 3、低功耗 4、单电源低电压 5、单片化
39
采样保持电路
采样保持电路
40
采样开关
41
三种机制产生误差 1、沟道电荷注入 2、时钟馈通 3、KT/C噪声
42
沟道电荷注入
43
时钟馈通
44
KT/C噪声
45
误差的消除
以上误差的存在，对于高速高精度 Pipeline ADC 来说是很 不利的，因此需要采取一定措施来减小。
2n
对输入信号进行采样，并把输入信号与相对应的参 考电压相比较，后将比较结果输入到优先编码的编 码电路进行编码，最终输出N位的二进制编码。
25
Flash A/D转换器结构图
全并行A/D转换器结构图
ቤተ መጻሕፍቲ ባይዱ
3bit FlashADC 的基本框架
26
Flash ADC优缺点
全并行结构的ADC实现一次转换只需要整个电路 比较一次,所以其转换速率非常快。
数字校正 运用算法逻辑等后台处理技 术来消除电路对温度及误差 匹配等方面所产生的影响
缺点
模拟校正 采用电容误差平均技术
需要一个额外的始终周期， 这样便降低了电路速度。
6
高转换速度
A/D转换电路的速度主要是受运放建立时间和比 较器响应速度的影响。因此必须优化单级电路的建 立特性，提高运放的增益可以保证系统精度的同时 确保运放的大宽带、提高运放的压摆率设计、压摆 区和线性建立区的合理分割等。目前国际上已经产 品化的 ADC 采样速率最高可以达到 2.2GSPs （Maxiam公司的 MAX109）
4
发展方向
在未来,模数转换芯片的主要发展方向是 1、高分辨率 2、高转换速度 3、低功耗 4、单电源低电压 5、单片化
ADC和DAC的一些知识
ADC和DAC的一些知识关于积分型ADC的一些知识========基本设计=======最基本的积分型ADC电路包含：一个积分器、一个选择开关(用来选在被测电压和参考电压)、一个定时器(用来决定对被测电压的积分时间长度和测量参考电压积分消耗时间)、一个比较器(用来进行过零检测)、一个控制器、一个放电开关(这个根据实现形式可有可无，主要用来对积分电容进行放电，与积分电容并联)。
上面的所有开关都由转换器的控制器(通常是微处理器或专用的控制逻辑)，控制器的输入包括一个时钟信号(用来测量时间)和一个比较器的输出信号(用来检测积分器的输出是否归零)转换过程分两个阶段：上升阶段和下降阶段。
在上升阶段，积分器的输入是被测电压，在下降阶段，积分器的输入是已知的参考电压。
在上升阶段中，开关选择被测电压进入积分器，积分器持续一个固定的时间段进行积分，在积分电容上面积累电荷。
在下降阶段，开关选择参考电压进入积分器，在这阶段测量积分器输入归零的时间。
(译者：总结起来就是先定时积分，再定值反向积分，测量反向积分时间)，电路如右图：为了使积分器向相反方向积分，参考电压需要和被测电压的极性相反。
在大多数情况下，如果被测电压为正，那么参考电压就为负。
为了能够处理正负电压输入的情况，需要一个正向和一个负向的参考电压。
具体选择哪一个参考电压取决于上升阶段积分结束后积分器的输出电压极性。
也就是说，如果在上升阶段结束时，积分器输出是负，则需要接入一个负向参考电压(译者：因为接的是积分器的反向输入端)，如果积分器输出是正，则需要接入一个正向参考电压。
积分器输出的基本公式如下(假设是一个恒定输入)：假设在每个转换过程的初始电压都是零，并且积分器在下降阶段结束时的输出电压也是零，我们就可以得到下面两个等式来表示积分器的两个阶段的输出：结合上面两个等式，可以解出Vin，也就是得到了被测电压的公式：从这个公式可以看出，双斜坡积分ADC的好处之一很明显：测量结果与电路元件的值(其中的R和C)无关。
ADC方面知识
A/D转换的控制程序的构成：
1. 选通模拟量输入通道(对有多路模拟输入的A/D) 2. 发启动转换信号 3. 判断A/D转换结束。通常有下列三种方法： 程序查询方式：A/D转换的结束信号接至单片机的某 个输入端，启动转换后，就不断查询结束信号的输入 端，直至查到结束信号后，从A/D转换器读出结果。 中断方式：将结束信号接至单片机的外部中断请求输 入端A/D转换结束向单片机发中断请求，单片机在中 断服务程序中读取转换结果。 软件延时方式：启动A/D转换后，执行延时程序等待 A/D转换结束，延时时间长短由A/D转换器的转换时 间决定，延时时间要略大于A/D转换的转换时间。
START: MOVX @DPTR, A
MOV R2,#20H DLY:DJNZ R2,DLY HERE: JB P3.2,HERE MOVX A,@DPTR MOV @R0,A INC R0
;启动A/D转换
:延时等待EOC变高 :测试转换结束?否,继续测 ;读转换结果的数据 :存入数据区 ;修改数据缓存区指针
D0~D7：8位数据输出,三态输出锁存,因此可与数据 总线直接相连。
OE ：允许数据输出信号,高电平有效, 若使OE为高电 平则转换数据从D0~D7输出。
VREF+，VREF-：基准电压正、负端。一般正端接 5.12V或5V、负端接模拟地。 VCC ：数字电源+5V。 GND：数字电源地。 要求：对ADC0809要熟练掌握。做好A/D转换 实验，并将结果在数码管上显示。
量化单位的概念
A/D转换器最低有效位所代表的模拟量（每个分层所 包含的最大值与最小值之差），为量化单位，用q表示。 量化过程可视为“数值分层”的过程。 n：ADC转换的分辨率 2n：分层数 例：8位ADC，量程0~5.12V
ADC 基础知识
ZERO ERROR
OFFSET ERROR
NO GAIN ERROR: ZERO ERROR = OFFSET ERROR
WITH GAIN ERROR: OFFSET ERROR = 0 ZERO ERROR RESULTS FROM GAIN ERROR
DC Specifications (Ideal)
ADC Transfer Function (Ideal) 111 110
Digital Output
101 100 011 010 001 000 0 1/8 1/4
1 LSB
3/8
1/2
5/8
3/4
7/8
Analog Input
DC Specifications (DNL)
Differential Non-Linearity (DNL) is the deviation of an actual code width from the ideal 1 LSB code width Results in narrow or wider code widths than ideal and can result in missing codes Results in additive noise/spurs beyond the effects of quantization
111 DIGITAL OUTPUT 110 101 100 011 010 001
1 LSB
1/8
2/8
3/8
4/8
5/8
6/8
7/8
ANALOG INPUT
Quantization Noise
DIGITAL OUTPUT
111 110 101 100 011 010 001
ADC_DAC基础知识
– 数据转换中常用的码的类型
图1.8 二进制, 温度计码及1/n 码
• D/A 转换器的性能指标
• • • • • 微分非线性（NDL） 积分非线性（INL） 失调（offset） 增益误差（gain error） 信号与噪声加失真的比（SNDR） （signal-to-(noise+distortion)ratio）
π
V cos sin −1 = A
A2 − V 2 A
可得到：
)2 ) 2 Vb − (2Va cos(πp (Va , Vb )))Vb − A2 1 − cos 2 (πp (Va , Vb )) + Va = 0
(
)
设第i个转换码对应的发生频次为H(i) ，且：
Nt =
2 n −1 j =0
0.1
0.2 fin/fs
0.3
0.4
0.5
Vp-p = 0.9Vfs
SNDR=64.1dB ENOB = 10.36 bit
测试系统设计
function generator LPF single-todifferential DC bias
clock
reference voltages
ADC Prototype
图1.5 静态ADC指标
动态指标: • 信噪比(SNR)
是输出端信号功率与总的噪声功率的比 (通常采用正弦输入来测量)
• 信号与噪声加失真的比(SNDR)
是当输入为正弦时, 输出端信号功率与总噪声及谐波 功率的比.
• 有效位数(ENOB)
定义为:
ENOB =
SNDRp − 1.76 6.02
(8)
Logic Analyzer
ADC基础

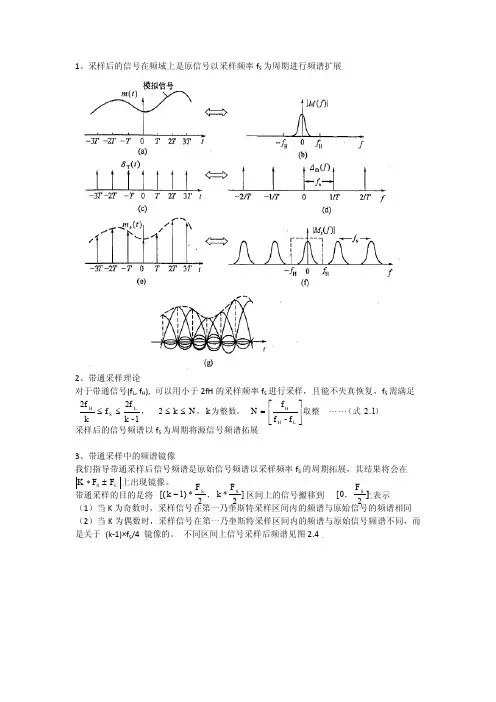

1、采样后的信号在频域上是原信号以采样频率 fS 为周期进行频谱扩展
2、带通采样理论 对于带通信号(fL, fH), 可以用小于 2fH 的采样频率 fS 进行采样，且能不失真恢复，fS 需满足 fH 2f H 2f L fS ， 2 k N ， k 为整数， N （式 2 . 1） 取整 k k -1 fH - fL 采样后的信号频谱以 fS 为周期将源信号频谱拓展 3、带通采样中的频谱镜像 我们指导带通采样后信号频谱是原始信号频谱以采样频率 fS 的周期拓展，其结果将会在
8、实例 某机型 RX 中频欠采样 ADC 选型 条件： 需满足 RX 天线口最小输入信号幅度 -125dBm，射频至中频的总增益为 95dB （1）粗略评估 ADC 需求的位数 由于我们解调门限大约为 SNR 8dB，为使 ADC 的量化噪声基本不影响中频的载噪比，进入 ADC 的信号最好满足 ADC 的 4 位量程以上： 设 ADC 的位数为 n 输入到 ADC 的最小信号幅度：-125dBm+90dB=-30dB 换算成电压 Vpp=20mV ADC 的满量程 Vfs=3.3V
K FS FC 上出现镜像。 FS F , k * S ] 区间上的信号搬移到 带通采样的目的是将 [( k 1) * 2 2
] 上表示 2 （1）当 K 为奇数时，采样信号在第一乃奎斯特采样区间内的频谱与原始信号的频谱相同
[0,
FS
（2）当 K 为偶数时，采样信号在第一乃奎斯特采样区间内的频谱与原始信号频谱不同，而 是关于 (k-1)×fS/4 镜像的。 不同区间上信号采样后频谱见图 2.4 。
SNR - 45 8 10 SNR 63dB
（3）SFDR 由于在 ADC 前端有两级中频滤波器，一般的带外信号在 ADC 之前均有足够的动态范围，所 以在目前的平台上对 SFDR 考虑较少， 在 ADC 前有中频滤波器前提下， 我们选 ADC 重点关注 SNR 9、经验信条 （1）ADC 选型需结合系统指标要求、系统增益等因数来考虑，系统增益每增加 6dB，ADC 位数要求可降低 1bit，但需保证 ADC 的量化噪声不影响输出 SNR （2）小信号时 ADC 的输入信号幅度最好大于 4bit 量程，以此来减小 ADC 量化噪声对输出 SNR 的影响 （3）欠采样系统在测试杂散时需增加载波偏移采样频率整数倍时的干扰频点 （4）欠采样系统采样频率的选择在满足欠采样定理和系统资源的情况下，越大越好 （5）ADC 的采样时钟和 DSP 时钟两者的参考时钟应同步 （6）ADC 输入信号幅度应保证不超过满刻度减 2dB（因 ADC 器件而异） （7）ADC 供电电源需有滤波，保证电源纹波抑制比和 ADC 标称的 SNR 处在同一水平
2、带通采样理论 对于带通信号(fL, fH), 可以用小于 2fH 的采样频率 fS 进行采样，且能不失真恢复，fS 需满足 fH 2f H 2f L fS ， 2 k N ， k 为整数， N （式 2 . 1） 取整 k k -1 fH - fL 采样后的信号频谱以 fS 为周期将源信号频谱拓展 3、带通采样中的频谱镜像 我们指导带通采样后信号频谱是原始信号频谱以采样频率 fS 的周期拓展，其结果将会在
8、实例 某机型 RX 中频欠采样 ADC 选型 条件： 需满足 RX 天线口最小输入信号幅度 -125dBm，射频至中频的总增益为 95dB （1）粗略评估 ADC 需求的位数 由于我们解调门限大约为 SNR 8dB，为使 ADC 的量化噪声基本不影响中频的载噪比，进入 ADC 的信号最好满足 ADC 的 4 位量程以上： 设 ADC 的位数为 n 输入到 ADC 的最小信号幅度：-125dBm+90dB=-30dB 换算成电压 Vpp=20mV ADC 的满量程 Vfs=3.3V
K FS FC 上出现镜像。 FS F , k * S ] 区间上的信号搬移到 带通采样的目的是将 [( k 1) * 2 2
] 上表示 2 （1）当 K 为奇数时，采样信号在第一乃奎斯特采样区间内的频谱与原始信号的频谱相同
[0,
FS
（2）当 K 为偶数时，采样信号在第一乃奎斯特采样区间内的频谱与原始信号频谱不同，而 是关于 (k-1)×fS/4 镜像的。 不同区间上信号采样后频谱见图 2.4 。
SNR - 45 8 10 SNR 63dB
（3）SFDR 由于在 ADC 前端有两级中频滤波器，一般的带外信号在 ADC 之前均有足够的动态范围，所 以在目前的平台上对 SFDR 考虑较少， 在 ADC 前有中频滤波器前提下， 我们选 ADC 重点关注 SNR 9、经验信条 （1）ADC 选型需结合系统指标要求、系统增益等因数来考虑，系统增益每增加 6dB，ADC 位数要求可降低 1bit，但需保证 ADC 的量化噪声不影响输出 SNR （2）小信号时 ADC 的输入信号幅度最好大于 4bit 量程，以此来减小 ADC 量化噪声对输出 SNR 的影响 （3）欠采样系统在测试杂散时需增加载波偏移采样频率整数倍时的干扰频点 （4）欠采样系统采样频率的选择在满足欠采样定理和系统资源的情况下，越大越好 （5）ADC 的采样时钟和 DSP 时钟两者的参考时钟应同步 （6）ADC 输入信号幅度应保证不超过满刻度减 2dB（因 ADC 器件而异） （7）ADC 供电电源需有滤波，保证电源纹波抑制比和 ADC 标称的 SNR 处在同一水平
ADC基础知识
ADC基础知识
12位ADC是一种逐次逼近型模拟数字转换器。
它有多达18个通道，可测量16个外部和2个内部信号源。
各通道的A/D 转换可以单次、连续、扫描或间断模式执行。
ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。
模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。
ADC的输入时钟不得超过14MHz，否则采样结果不准确，它是由PCLK2经分频产生，因此，初始化阶段需要调用相关函数对它进行预分频
ADC转化时间为1us左右
注： 不能供5V，会烧坏ADC引脚的
--》ADC主要特征：
12位分辨率
转换结束、注入转换结束和发生模拟看门狗事件时产生中断
单次和连续转换模式
从通道0到通道n的自动扫描模式
采样间隔可以按通道分别编程
ADC供电要求：2.4V到3.6V
ADC输入范围：VREF- ≤ VIN ≤ VREF+
注意： 如果有VREF-引脚(取决于封装)，必须和VSSA相连接
注意：
注： 单次转换只转换一次就停止了
不可能同时使用自动注入和间断模式
下面是： 慢速交叉模式。
ADC基础解读
乃奎斯特采样定理面临的问题：
目前我们的接收系统中，中频信号往往属于带宽有限窄带信号(fL, fH)，如果仍然按照fS ≥2fH 进行采样，则采样频率较高，采样数据量大，后端DSP处理的及时性和DSP功耗等问题 都受到挑战
带通采样理论：
对于带通信号(fL, fH), 可以用小于2fH的采样频率fS进行采样，且能不失真恢 复 fS需满足
在71.15KHz≤fS≤72.917的区间时，
最佳采样率为72KHz
分别画出fS=72KHz、71.2KHz、(a7)、12.2F9.8sK=kH701z..52时fKsH的4z8,.4Δk BW=315fs.6-22.8-129.45k=01.3.5KfsHz
采样后频谱，如右图
36k
72k
108k
ADC工作原理
SAR ADC
SAR ADC的通用架构
如图3.1所示，SAR ADC包含了 采样保持电路、 比较器、N-bit DAC、N-bit 寄存器以及逻辑控制电路
SAR ADC的工作原理
SAR ADC实质是实现了二进制搜索算法，N-bit SAR ADC 需要进行N次比较。N-bit寄存器首先将最高位 (MSB)设置为1，即N-bit DAC输出的参考电压为 Vref/2,输入连续模拟信号经过采样保持电路后与 DAC输出的参考电压进行比较，如果VIN＞VDAC， MSB保持为1，反之MSB 重置为0，完成一次比较， 寄存器移至下一位，同样首先将次高位置为1(此时 AD输出参考电压为Vref×3/4 or Vref×1/4)，再进行 比较，如此循环，直至到最低位（LSB）
ADC工作原理
SAR ADC
SAR ADC中DAC的几种拓扑结构
Δ- ΣADC
ADC基本知识
ADC基本知识ADC学习知识整理本文给大家分享了ADC学习知识。
过采样频率:增加一位分辨率或每减小6dB 的噪声，需要以4 倍的采样频率fs 进行过采样.假设一个系统使用12 位的ADC，每秒输出一个温度值(1Hz)，为了将测量分辨率增加到16 位，按下式计算过采样频率：fos=4^4*1(Hz)=256(Hz)。
1. AD转换器的分类下面简要介绍常用的几种类型的基本原理及特点：积分型、逐次逼近型、并行比较型/串并行型、Σ-Δ调制型、电容阵列逐次比较型及压频变换型。
1).积分型积分型AD工作原理是将输入电压转换成时间(脉冲宽度信号)或频率(脉冲频率)，然后由定时器/计数器获得数字值。
其优点是用简单电路就能获得高分辨率，抗干扰能力强(为何抗干扰性强?原因假设一个对于零点正负的白噪声干扰，显然一积分，则会滤掉该噪声)，但缺点是由于转换精度依赖于积分时间，因此转换速率极低。
初期的单片AD 转换器大多采用积分型，现在逐次比较型已逐步成为主流。
2).逐次比较型SAR逐次比较型AD由一个比较器和DA转换器通过逐次比较逻辑构成，从MSB开始，顺序地对每一位将输入电压与内置DA转换器输出进行比较，经n次比较而输出数字值。
其电路规模属于中等。
其优点是速度较高、功耗低，在低分辩率(<12位)时价格便宜，但高精度(>12位)时价格很高。
3).并行比较型/串并行比较型并行比较型AD采用多个比较器，仅作一次比较而实行转换，又称FLash(快速)型。
由于转换速率极高，n位的转换需要2n-1个比较器，因此电路规模也极大，价格也高，只适用于视频AD转换器等速度特别高的领域。
串并行比较型AD结构上介于并行型和逐次比较型之间，最典型的是由2个n/2位的并行型AD转换器配合DA转换器组成，用两次比较实行转换，所以称为Half flash(半快速)型。
还有分成三步或多步实现AD转换的叫做分级(Multistep/Subrangling)型AD，而从转换时序角度又可称为流水线(Pipelined)型AD，现代的分级型AD中还加入了对多次转换结果作数字运算而修正特性等功能。
ADC 基础知识
[ADC的参数选择]1.评估ADC最先需要注意的是转换速率和采样频率：指单位时间（如1秒）内采样的次数。
采样频率必须大于被采信号频率的2倍，采得的二进制信号才能基本反映被采模拟信号的特征（采样定理）。
2.其次要关注的是采样分辨率Resolution (几位ADC)：描述此电路能采样的最大动态范围的模拟信号理论上最多可被分成多少位的01二进制信号。
位数越多则分辨率越高。
以10位ADC为例，表示它能将满量程信号分割成1024份（210），满量程信号值由输入ADC 的参考电压决定。
如果使用5V参考电压，得1LSB= 5V/1024= 4.9mV；如果Vref=3.3V，则步长=3.3V/1024=3.2mV。
3.第三个最重要的参数是采样精度Accuracy (how many LSB?)：由于ADC电路中的噪声，一般不能采样1个LSB的信号。
在上面的例子中，如果此电路系统的RMS噪声为15mV，则在使用5V参考电压时ADC精度为1021（210-3）；使用3.3V 参考电压时，ADC精度为1020（210-4）。
3-1动态范围：被定义为系统可测量到的最大和最小信号的比例。
ADC的信噪比(SNR)和动态范围多数时候被定义为同一个值，即动态范围＝SNR ＝RMS满量程/RMS噪声。
动态范围和ADC精度通常指相同的内容。
有些DATASHEET使用峰峰值或零到峰（而不是RMS满量程，RMS＝0.707最大值）作为可测量最大信号，这使它的动态范围的数据显得漂亮，其实是误导。
3-2最小信号通常为RMS噪声，这是在未应用信号时测量的信号的均方根值。
测量得到的RMS 噪声级别将取决于测量时使用的带宽。
每当带宽翻倍，记录的噪声将增长1.41或3dB。
所以动态范围数值需要与某个带宽相关联。
[ADC的使用]1）首先要注意ADC参考电压的稳定度（精度），因为参考电压代表ADC所能转换的最大值，如果采用10位的ADC，而Vref在2.47V和2.53V之间变化，则下图显示了参考电压+/-1%变化对ADC结果的影响。
ADC_DAC基础知识
图 图1.3 1.3 A/D A/D 转换器的输入输出特性及量 转换器的输入输出特性及量 化误差 化误差
1 ∆/2 2 ε q dε q ∆ ∫− ∆ / 2
(3) (4) 峰值信噪比: SNRP = 6.02m + 1.76 dB (5)
=
∆2 12
图1.4 改进的A/D 转换器的输入输出特性 及量化误差
D/A转换器
A/D 转换器
（一）全并行结构 (flash) A/D
1. 组成及原理
图2.1 3-bit flash A/D转换器框图
ADC指标测试方法
• 静态指标——码密度测试（CDT） • 动态指标——采样与FFT频谱分析
码密度测试（CDT）
• 码j的密度（码概率）对应于码宽Vj+1-Vj • 输入信号波形选择：三角波 or 正弦波? • 输入信号频率：fin与fs的关系 • 样本总数的确定
码密度测试原理——码密度与码宽度
图1.5 静态ADC指标
动态指标: • 信噪比(SNR)
是输出端信号功率与总的噪声功率的比 (通常采用正弦输入来测量)
• 信号与噪声加失真的比(SNDR)
是当输入为正弦时, 输出端信号功率与总噪声及谐波 功率的比.
• 有效位数(ENOB)
定义为:
ENOB =
SNDRp − 1.76 6.02
(8)
其中 SNDRP 是 转换器SNDR峰值的分贝表示.
• 动态范围
是满量程正弦输入功率与 SNR=0 dB 时 的正弦输入 功率的比值.
• A/D 转换器的分类
• 按采样频率划分：
– Nyquist 采样A/D – 过采样A/D
• 按性能划分：
– 高速度A/D – 高精度A/D
STM32】ADC的基本原理、寄存器（超基础、详细版）
STM32】ADC的基本原理、寄存器（超基础、详细版）ADC的基本介绍ADC的基本定义Analog-to-Digital Converter的缩写。
指模/数转换器或者模拟/数字转换器。
是指将连续变量的模拟信号转换为离散的数字信号的器件。
典型的模拟数字转换器将模拟信号转换为表示一定比例电压值的数字信号。
ADC的主要特征•12位逐次逼近型的模拟数字转换器；•最多带3个ADC控制器，可以单独使用，也可以使用双重模式提高采样率；•最多支持23个通道，可最多测量21个外部和2个内部信号源；•支持单次和连续转换模式；•转换结束，注入转换结束，和发生模拟看门狗事件时产生中断；•通道0到通道n的自动扫描模式；•自动校准；•采样间隔可以按通道编程；•规则通道和注入通道均有外部触发选项；•转换结果支持左对齐或右对齐方式存储在16位数据寄存器；•ADC转换时间：最大转换速率1us（最大转换速度为1MHz，在ADCCLK=14M，采样周期为1.5个ADC时钟下得到）；•ADC供电要求：2.4V-3.6V；•ADC输入范围：VREF- ≤ VIN ≤ VREF+。
STM32F10x系列芯片ADC通道和引脚对应关系由上图中可以看出，STM32F103ZET6带3个ADC控制器，一共支持23个通道，包括21个外部和2个内部信号源；但是每个ADC控制器最多只可以有18个通道，包括16个外部和2个内部信号源。
ADC的基本原理ADC的工作框图ADC模块的框图看起来比较复杂，接下来会一点一点地对它进行分析。
ADC引脚在框图中最左边的一列是ADC的各个引脚，它们的名称、信号类型和作用见下图：一般情况下，VDD是3.3V，VSS接地，相对应的，VDDA是3.3V，VSSA也接地，模拟输入信号不要超过VDD（3.3V）。
ADC时钟配置框图中标注的来自ADC预分频器的ADCCLK是ADC模块的时钟来源。
通常，由时钟控制器提供的ADCCLK时钟和PCLK2（APB2时钟）同步。
《ADC工作原理》课件
闸流型
闸流型ADC通过控制开关， 将输入信号的电荷注入或 排出电容上，并通过对比 器进行比较，最终得到数 字输出。
并行型
并行型ADC将输入信号拆分 为多个较低精度的子信号， 每个子信号通过独立的ADC 通道进行转换，并在最后 合并为一个数字输出。
ADC的工作过程
1
量化
2
采样的模拟信号通过量化器，被
《ADC工作原理》PPT课件
ADC的定义和作用
1 定义
模数转换器（ADC）是一种电子设备，用于将模拟信号转换为数字形式，以便于数字系统 的处理和分析。
2 作用
ADC广泛应用于各种领域，包括通信、音频、图像处理、医疗仪器和工业自动化等，在数 字系统中起到重要作用。
ADC的基本原理
1 采样
ADC通过等间距采样 的方式，将连续的模 拟信号转换为离散的 样本。
转换为一系列离散的数字级别。
3
采样
ADC按照一定的时间间隔连续采样 模拟信号。
编码
经过量化的数字级别被编码器转 换为二进制形式，作为数字输出。
ADC的应用领域
通信
ADC用于数字通信设备中的信号采集和处 理，包括无线通信、卫星通信等。
音频
ADC用于音频设备中的模拟信号转换，如 音频录制、音频处理等。
图像处理
ADC在数字摄像机、图像传感器等设备中， 将光信号转换为数字图像。
医疗仪器
ADC在医疗设备中的信号检测和数据处理 中起到关键作用，如心电图仪、血压计等。
ADC的发展趋势
1 高速
随着数字系统的发展，需要更高速的ADC以满足实时性要求。
2 高分辨率
随着科技进步，人们对于更高分辨率的数字信号处理需求越来越多。
ADC入门基础知识
分辨率（Resolution） 微分非线性（Differential Nonlinearity简称 DNL） 积分非线性（Integral Nonlinearity 简称 INL） 失调误差 增益误差 信噪比（Signal to Noise Ratio） 无杂散动态范围（Spurious Free Dynamic Range 简称 SFDR） 总谐波失真（Total Harmonic Distortion，THD） 转换速度
换器是模拟系统和数字系统之间的桥梁，是 现代微电子数字通讯系统中非常重要的模块 。
.
2
背景、发展
随着CMOS制作工艺的迅猛发展，越来越 多的信号被移到数字领域来处理，从而达到 降低成本，降低功耗，提高速度的目的。
这就使我们迫切需要一种低功耗、低电 压而且能够用标准深亚微米技术实现的ADC。
.
3
现状
目录
1、ADC是什么 2、背景、发展 3、现状 4、发展方向 5、ADC的基本框架 6、Nyquist采样定理 7、ADC的输入输出 8、ADC的性能参数 9、CMOS ADC 的结构 10、pipeline ADC 11、集成电路的设计方法
.
1
ADC是什么
ADC：模拟——数字转换器 模拟——数字转换器和数字——模拟转
国内在高性能芯片的研究和设计方面还比较落 后,这就造成了各种高性能芯片的巨大需求和国内芯 片产业落后之间的巨大矛盾。而且,由于一些高端芯 片产品受到国外的进口限制,这对我国国防现代化发 展以及民用电子通信工业的发展非常不利。这就迫 使我们必须自己研究设计出高速、高精度的模数转 换器。
.
4
发展方向
在未来,模数转换芯片的主要发展方向是 1、高分辨率 2、高转换速度 3、低功耗 4、单电源低电压 5、单片化
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
April 3, 2007 。 17
SNR–信噪比
信噪比(SNR)是输出信号幅度与输出噪音的比值，不包括谐波或直流分量。 按照时钟频率的一半来求噪音电平的积分。 随着频率增加，SNR通常会变差，这是因为ADC内部的比较器的精确度在较高输入压摆率(slew rate) 时会变差。精确度的损失是以ADC输出端噪音的形式出现。 在ADC中，噪音来自四个源头：
April 3, 2007
。
26
VA-VDR电源去耦不足
ADC输出的为数字信号 ADC的电源电流为尖脉冲
ADC的数字输出激励器提供了相当快的边缘速率(升降时间)。在输出数据必须从逻辑低转向逻辑高 时，这导致输出激励器在上升时间非常快的情况下，提取不同数量的动态供电电流来给输出端上的 任何电容充电。如果模拟电路没有从ADC输出激励器去偶的话，由上述情况在输出激励器电源上引 入的噪音就会对这些模拟电路产生干扰。
April 3, 2007 。 13
缺失编码
当没有价值的输入电压产生了一个给定的输出编码，此时讨论的编码不会在输出中出现，编码 在传输函数中消失了，就被认为是缺失编码。
April 3, 2007
。
14
INL(ILE)
Actual “Straight” Line Ideal Straight Line
ENOB随频率的增加和随着输入电平的下降而下降，由于同样的原因，THD和SNR性能 随着频率增加而下降，随着输入电平增加而提高。请记住，ENOB取决于SINAD，而 SINAD又和THD和SNR相关。
April 3, 2007
。
21
SFDR–无杂散信号动态范围
无杂散动态范围(SFDR)是输出信号的期望值与输入中不存在的最高振幅输出频率分量 幅值之间的差额，单位是dB。
量化噪音， 转换器本身产生的噪音， 应用电路噪音，以及 抖动。
April 3, 2007
。
18
THD–总谐波失真
April 3, 2007
。
19
SINAD–信号与噪音加失真比
由于它把所有不需要的分量与输入频率做比较，因此它是ADC动态性能的一个总体衡量 标准。 既然SINAD包含了SNR 和THD并且它们具有一样的权重，当SNR和–THD相同的时候场 SINAD可能出现最大值。然而，先进的ADC可以有很低的失真；假设系统反应是适当， SNR永不能非常接近–THD ，及SINAD倾向于加大至或极接近满幅。 现今ADC的THD效能很好，在不同的输入电平中所出现的效能都是没有改变的，故SNR决 定了SINAD，而SNR的效能并没有THD那么好，以致SINAD紧随SNR 。
23
IMD–互调失真
任何复杂信号都同时包含在几个频率下的若干分量。转换器的转移函数中的非线性不仅会导致纯音调的失真，还会 导致两个或更多信号频率进行交互并产生互调积。发生这种情况时，其结果被称作互调失真(IMD)。 IMD可以表示为互调积中的功率与原始输入频率之一中的功率的比率。某些应用，尤其是那些与射频信号处理有关 的应用，对互调积的敏感度比对其它情况的敏感度更高。
Vref = 2.0V
积分非线性(INL)也被称为积分线性误差(ILE)和线性误差(LE)，他描述了与理想ADC的线性传输曲线的偏离。它 是对传输函数直线度的测量，且会大于微分非线性。 INL不包含量化误差、失调误差或者增益误差。 INL误差的大小和分布将决定转换器的积分线性。 INL是静态参数，并且与总谐波失真(动态参数)相关。然而，失真性能并不能从INL性能中预测到，除非当INL偏 离零点的时候THD趋向变得更差。
April 3, 2007 。 22
输入动态范围
动态范围为可分辨的最大与最小信号之比。不要与非杂散动态范围(SFDR)相混淆。
精度(Bits) 6 8 10 12 14 16 18 20
April 3, 2007 。
动态范围(Bit) 36.0 48.1 60.2 72.2 84.3 96.3 108.4 120.4
电阻器
我们经常把电阻器看作是有噪音的器件，但是，如果我们选择的是阻值低到刚好够用的电阻 器，就可以把噪音保持在不影响系统性能的程度上。
April 3, 2007 。 24
噪音及失真的一般来源
电源旁路不足 VA-VDR电源去耦不足
VDR(或DRVD)是输出驱动电源
产生噪音的元器件及调节电路 输出/输入耦合 量化噪音 时钟噪音
April 3, 2007
。
25
电源旁路不足
噪音通过电源进入 指定的电源抑制比(PSRR)为直流测量值 交流电源抑制比直流电源抑制比更差 交流电源抑制比随频率变化而劣化
0 1 1 0 0 1 0 … 0 加权
最低有效位 第7个最高有效位 第6个最高有效位 第5个最高有效位 第4个最高有效位 第3个最高有效位 第2个最高有效位 最高有效位 一个8位ADC的位权重 MSB B7 128
April 3, 2007
2(n-?) 2(n-7) 2(n-6) 2(n-5) 2(n-4) 2(n-3) 2(n-2) 2(n-1)
April 3, 2007
。
3
ADC做了些什么？
对于一个3-bit ADC，有8种可能的输出编码。 在本例中，如果输入电压为5.5V，参考电压为8V，则输出为101。 更多的为数可以有更好的精度和更小的步长。 较低的基准电压可以得到较小的步长，但要付出噪音的代价。
April 3, 2007
。
4
最低有效位(LSB)与最高有效位(MSB)
April 3, 2007
。
20
ENOB–Effective Number of Bits
ENOB的意义在于它表明了ADC的SINAD值等同于其有效位数(ENOB)。 有效位数(或称有效比特数量，即ENOB)是一种有助于量化动态性能的参数。ENOB的 意思是说，转换器表现得就仿佛是分辨率为ENOB、理论上完美的转换器。 理想(完美)的ADC 绝对不失真，并且它表现出的唯一噪音是量化噪音，因此SNR 等 于SINAD。由于我们知道理想ADC的SINAD是(6.02n+1.76)dB，因此我们可以用ENOB 来替换n并计算：
满刻度(失调)误差
在一个理想的ADC中，输出代码变到满度 刚好发生在当输入电压等于G*VREF*(2n1.5)/2n。 在一个真实的ADC中，产生这个转变的满 刻度模拟输入电压与理想值有一定的差 异。 满刻度误差可以用LSB、电压或者满刻度 电压的百分比来表示。 最高失调是满刻度误差的另一种类型， 定义为正向基准电压和输入电压的差 值，输入电压指的是引起输出代码转换 到满刻度加1.5LSB，或者VFS。 EOT = VFT+1.5LSB-VREF = VFS-VREF
LSB值取决于ADC的基准电压与精度 LSB = VREF/2n
April 3, 2007
。
6
量化误差
April 3, 2007
。
7
增加½ LSB偏移
April 3, 2007
。
8
失调误差(零刻度失调误差)
失调误差可以表示成满刻度电压的百分比、电压值或LSB。
April 3, 2007 。 9
April 3, 2007
。
10
增益误差(满刻度增益误差)
增益误差，或者满刻度增益误差，是指对传输函数的理想曲线的偏离。它等同于满刻度误差减 去了失调误差。如果我们转移实际的传输曲线使得零度失调误差变为零，实际和理想之间转换 的差别对满刻度信号来说就是增益误差。 满刻度误差可以用LSB数来度量，或者用理想满刻度电压的百分比来表示。
April 3, 2007 。 15
“端点”与“最优适应”的INL测量
“端点” INL测量表示最差情况的INL
“最优适应” INL测量提供最可能的INL规格
有两种方法来测量积分非线性(INL)：最优适应和端点方法。 最优适应方法的一个优点是用户可以调节他的电路以实现低的INL参数，获得更佳的整体性能。但问题在于每块电路板都 必须调节对每个单独的转换器指导获得最小的INL参数，这是很费时的，也是昂贵的，不具可行性。 最优适应方法只适用于对动态应用，该类应用不太关心失调和增益误差，除非失调和增益误差非常大，对于某些应用它 能很好地预测总谐波失真性能。 端点测量方法让用户如果简单地调整两个端点，就能得到预测到最坏情况下的INL。因此端点方法适用于大多数ADC的应 用。 在直流应用方面的ADC应该采用端点方法来测量INL，对于动态应用的ADC来说采用任何方法来测量INL参数并没有区别。
April 3, 2007
。
27
产生噪音的元器件/电路
常见的ADC输入信号调整 产生噪音的放大器
放大器噪音是一种明显的噪音源，但事实上是很难找到一种放大器，其抗噪音性能不会把系统 抗噪音性能退化到高精度ADC(12-bit或更高)可能达到的程度之下。在选择信号调节电路中的 放大器和缓冲器时，就需要非常仔细。
April 3, 2007 。 16
总不可调整误差
总不可调整误差(TUE)是一个综合的参数，包含了线性误差、增益误差和失调。它是对理想情况下器件性能的最坏 情况偏离。 TUE是一个静态参数。 你不会在所有的产品中发现这个参数的；只有当整体误差参数小于1或者2 LSB时，该参数才有意义。所以一般不会 在精度高于8-Bit的转换器的数据手册里找到该参数。 如果总不可调整误差远大于其他的误差参数，对每一个误差个别包含在单独数据表内是较合理的。否则，±1/2 LSB 线性和±3 LSB满度误差的器件可能被简单地归为一个“3 LSB”部分，用户可能不知道在需要线性而不是满刻 度精确性的应用场合该器件具有极佳的性能。
ADC基础知识
April 3, 2007
*本文档仅作为参考，不可作为设计依据。
1Hale Waihona Puke 潘明富昌电子/技术方案经理
SNR–信噪比
信噪比(SNR)是输出信号幅度与输出噪音的比值，不包括谐波或直流分量。 按照时钟频率的一半来求噪音电平的积分。 随着频率增加，SNR通常会变差，这是因为ADC内部的比较器的精确度在较高输入压摆率(slew rate) 时会变差。精确度的损失是以ADC输出端噪音的形式出现。 在ADC中，噪音来自四个源头：
April 3, 2007
。
26
VA-VDR电源去耦不足
ADC输出的为数字信号 ADC的电源电流为尖脉冲
ADC的数字输出激励器提供了相当快的边缘速率(升降时间)。在输出数据必须从逻辑低转向逻辑高 时，这导致输出激励器在上升时间非常快的情况下，提取不同数量的动态供电电流来给输出端上的 任何电容充电。如果模拟电路没有从ADC输出激励器去偶的话，由上述情况在输出激励器电源上引 入的噪音就会对这些模拟电路产生干扰。
April 3, 2007 。 13
缺失编码
当没有价值的输入电压产生了一个给定的输出编码，此时讨论的编码不会在输出中出现，编码 在传输函数中消失了，就被认为是缺失编码。
April 3, 2007
。
14
INL(ILE)
Actual “Straight” Line Ideal Straight Line
ENOB随频率的增加和随着输入电平的下降而下降，由于同样的原因，THD和SNR性能 随着频率增加而下降，随着输入电平增加而提高。请记住，ENOB取决于SINAD，而 SINAD又和THD和SNR相关。
April 3, 2007
。
21
SFDR–无杂散信号动态范围
无杂散动态范围(SFDR)是输出信号的期望值与输入中不存在的最高振幅输出频率分量 幅值之间的差额，单位是dB。
量化噪音， 转换器本身产生的噪音， 应用电路噪音，以及 抖动。
April 3, 2007
。
18
THD–总谐波失真
April 3, 2007
。
19
SINAD–信号与噪音加失真比
由于它把所有不需要的分量与输入频率做比较，因此它是ADC动态性能的一个总体衡量 标准。 既然SINAD包含了SNR 和THD并且它们具有一样的权重，当SNR和–THD相同的时候场 SINAD可能出现最大值。然而，先进的ADC可以有很低的失真；假设系统反应是适当， SNR永不能非常接近–THD ，及SINAD倾向于加大至或极接近满幅。 现今ADC的THD效能很好，在不同的输入电平中所出现的效能都是没有改变的，故SNR决 定了SINAD，而SNR的效能并没有THD那么好，以致SINAD紧随SNR 。
23
IMD–互调失真
任何复杂信号都同时包含在几个频率下的若干分量。转换器的转移函数中的非线性不仅会导致纯音调的失真，还会 导致两个或更多信号频率进行交互并产生互调积。发生这种情况时，其结果被称作互调失真(IMD)。 IMD可以表示为互调积中的功率与原始输入频率之一中的功率的比率。某些应用，尤其是那些与射频信号处理有关 的应用，对互调积的敏感度比对其它情况的敏感度更高。
Vref = 2.0V
积分非线性(INL)也被称为积分线性误差(ILE)和线性误差(LE)，他描述了与理想ADC的线性传输曲线的偏离。它 是对传输函数直线度的测量，且会大于微分非线性。 INL不包含量化误差、失调误差或者增益误差。 INL误差的大小和分布将决定转换器的积分线性。 INL是静态参数，并且与总谐波失真(动态参数)相关。然而，失真性能并不能从INL性能中预测到，除非当INL偏 离零点的时候THD趋向变得更差。
April 3, 2007 。 22
输入动态范围
动态范围为可分辨的最大与最小信号之比。不要与非杂散动态范围(SFDR)相混淆。
精度(Bits) 6 8 10 12 14 16 18 20
April 3, 2007 。
动态范围(Bit) 36.0 48.1 60.2 72.2 84.3 96.3 108.4 120.4
电阻器
我们经常把电阻器看作是有噪音的器件，但是，如果我们选择的是阻值低到刚好够用的电阻 器，就可以把噪音保持在不影响系统性能的程度上。
April 3, 2007 。 24
噪音及失真的一般来源
电源旁路不足 VA-VDR电源去耦不足
VDR(或DRVD)是输出驱动电源
产生噪音的元器件及调节电路 输出/输入耦合 量化噪音 时钟噪音
April 3, 2007
。
25
电源旁路不足
噪音通过电源进入 指定的电源抑制比(PSRR)为直流测量值 交流电源抑制比直流电源抑制比更差 交流电源抑制比随频率变化而劣化
0 1 1 0 0 1 0 … 0 加权
最低有效位 第7个最高有效位 第6个最高有效位 第5个最高有效位 第4个最高有效位 第3个最高有效位 第2个最高有效位 最高有效位 一个8位ADC的位权重 MSB B7 128
April 3, 2007
2(n-?) 2(n-7) 2(n-6) 2(n-5) 2(n-4) 2(n-3) 2(n-2) 2(n-1)
April 3, 2007
。
3
ADC做了些什么？
对于一个3-bit ADC，有8种可能的输出编码。 在本例中，如果输入电压为5.5V，参考电压为8V，则输出为101。 更多的为数可以有更好的精度和更小的步长。 较低的基准电压可以得到较小的步长，但要付出噪音的代价。
April 3, 2007
。
4
最低有效位(LSB)与最高有效位(MSB)
April 3, 2007
。
20
ENOB–Effective Number of Bits
ENOB的意义在于它表明了ADC的SINAD值等同于其有效位数(ENOB)。 有效位数(或称有效比特数量，即ENOB)是一种有助于量化动态性能的参数。ENOB的 意思是说，转换器表现得就仿佛是分辨率为ENOB、理论上完美的转换器。 理想(完美)的ADC 绝对不失真，并且它表现出的唯一噪音是量化噪音，因此SNR 等 于SINAD。由于我们知道理想ADC的SINAD是(6.02n+1.76)dB，因此我们可以用ENOB 来替换n并计算：
满刻度(失调)误差
在一个理想的ADC中，输出代码变到满度 刚好发生在当输入电压等于G*VREF*(2n1.5)/2n。 在一个真实的ADC中，产生这个转变的满 刻度模拟输入电压与理想值有一定的差 异。 满刻度误差可以用LSB、电压或者满刻度 电压的百分比来表示。 最高失调是满刻度误差的另一种类型， 定义为正向基准电压和输入电压的差 值，输入电压指的是引起输出代码转换 到满刻度加1.5LSB，或者VFS。 EOT = VFT+1.5LSB-VREF = VFS-VREF
LSB值取决于ADC的基准电压与精度 LSB = VREF/2n
April 3, 2007
。
6
量化误差
April 3, 2007
。
7
增加½ LSB偏移
April 3, 2007
。
8
失调误差(零刻度失调误差)
失调误差可以表示成满刻度电压的百分比、电压值或LSB。
April 3, 2007 。 9
April 3, 2007
。
10
增益误差(满刻度增益误差)
增益误差，或者满刻度增益误差，是指对传输函数的理想曲线的偏离。它等同于满刻度误差减 去了失调误差。如果我们转移实际的传输曲线使得零度失调误差变为零，实际和理想之间转换 的差别对满刻度信号来说就是增益误差。 满刻度误差可以用LSB数来度量，或者用理想满刻度电压的百分比来表示。
April 3, 2007 。 15
“端点”与“最优适应”的INL测量
“端点” INL测量表示最差情况的INL
“最优适应” INL测量提供最可能的INL规格
有两种方法来测量积分非线性(INL)：最优适应和端点方法。 最优适应方法的一个优点是用户可以调节他的电路以实现低的INL参数，获得更佳的整体性能。但问题在于每块电路板都 必须调节对每个单独的转换器指导获得最小的INL参数，这是很费时的，也是昂贵的，不具可行性。 最优适应方法只适用于对动态应用，该类应用不太关心失调和增益误差，除非失调和增益误差非常大，对于某些应用它 能很好地预测总谐波失真性能。 端点测量方法让用户如果简单地调整两个端点，就能得到预测到最坏情况下的INL。因此端点方法适用于大多数ADC的应 用。 在直流应用方面的ADC应该采用端点方法来测量INL，对于动态应用的ADC来说采用任何方法来测量INL参数并没有区别。
April 3, 2007
。
27
产生噪音的元器件/电路
常见的ADC输入信号调整 产生噪音的放大器
放大器噪音是一种明显的噪音源，但事实上是很难找到一种放大器，其抗噪音性能不会把系统 抗噪音性能退化到高精度ADC(12-bit或更高)可能达到的程度之下。在选择信号调节电路中的 放大器和缓冲器时，就需要非常仔细。
April 3, 2007 。 16
总不可调整误差
总不可调整误差(TUE)是一个综合的参数，包含了线性误差、增益误差和失调。它是对理想情况下器件性能的最坏 情况偏离。 TUE是一个静态参数。 你不会在所有的产品中发现这个参数的；只有当整体误差参数小于1或者2 LSB时，该参数才有意义。所以一般不会 在精度高于8-Bit的转换器的数据手册里找到该参数。 如果总不可调整误差远大于其他的误差参数，对每一个误差个别包含在单独数据表内是较合理的。否则，±1/2 LSB 线性和±3 LSB满度误差的器件可能被简单地归为一个“3 LSB”部分，用户可能不知道在需要线性而不是满刻 度精确性的应用场合该器件具有极佳的性能。
ADC基础知识
April 3, 2007
