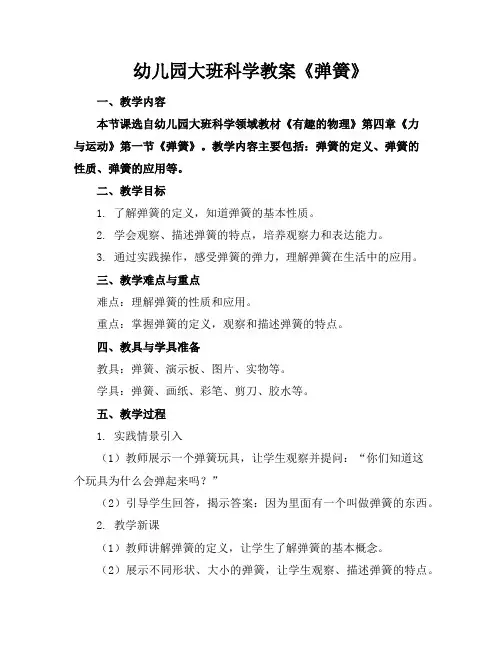

幼儿园大班科学教案《弹簧》一、教学内容本节课选自幼儿园大班科学领域教材《有趣的物理》第四章《力与运动》第一节《弹簧》。
教学内容主要包括:弹簧的定义、弹簧的性质、弹簧的应用等。
二、教学目标1. 了解弹簧的定义,知道弹簧的基本性质。
2. 学会观察、描述弹簧的特点,培养观察力和表达能力。
3. 通过实践操作,感受弹簧的弹力,理解弹簧在生活中的应用。
三、教学难点与重点难点:理解弹簧的性质和应用。
重点:掌握弹簧的定义,观察和描述弹簧的特点。
四、教具与学具准备教具:弹簧、演示板、图片、实物等。
学具:弹簧、画纸、彩笔、剪刀、胶水等。
五、教学过程1. 实践情景引入(1)教师展示一个弹簧玩具,让学生观察并提问:“你们知道这个玩具为什么会弹起来吗?”(2)引导学生回答,揭示答案:因为里面有一个叫做弹簧的东西。
2. 教学新课(1)教师讲解弹簧的定义,让学生了解弹簧的基本概念。
(2)展示不同形状、大小的弹簧,让学生观察、描述弹簧的特点。
(3)分组讨论:弹簧有什么性质?它在生活中有哪些应用?3. 例题讲解(1)教师出示一个弹簧,提问:“这个弹簧的弹力与它的什么有关?”(2)引导学生回答,讲解弹簧的弹力与弹簧的长度、材料、形状等因素有关。
4. 随堂练习(1)让学生画出一个弹簧,并描述其特点。
(2)出示一个弹簧,让学生预测其弹力大小,并进行实际操作验证。
(2)让学生举例说明弹簧在生活中的应用。
六、板书设计1. 弹簧的定义2. 弹簧的特点3. 弹簧的应用七、作业设计1. 作业题目:画出你最喜欢的弹簧,并描述其特点。
答案示例:我喜欢的弹簧是螺旋形的,它是由金属制成的,弹力很大。
2. 作业题目:举例说明弹簧在生活中的应用。
答案示例:弹簧在生活中的应用很广泛,如弹簧床垫、弹簧门、弹簧玩具等。
八、课后反思及拓展延伸1. 反思:本节课通过实践操作、观察、讨论等形式,让学生掌握了弹簧的定义、特点和应用。
但在教学过程中,要注意引导学生主动参与,提高课堂互动性。
弹簧的原理和应用教案设计一、引言弹簧作为一种常见的机械装置,广泛应用于工程、机械、汽车等众多领域。
在此教案中,我们将带领学生了解弹簧的原理和应用,通过实验和讨论,让学生更深入地理解弹簧的工作原理和其在实际生活中的应用。
二、教学目标1.了解弹簧的定义和分类;2.掌握弹簧的基本原理;3.了解弹簧在实际应用中的作用;4.能够通过实验观察和讨论,探究弹簧的工作原理。
三、教学内容3.1 弹簧的定义和分类1.弹簧的定义:弹簧是一种长条形或盘形的弹性金属装置,能够在受力作用下发生变形,并在去除外力后恢复原状。
2.弹簧的分类:–按形状分类:圆柱形弹簧、盘形弹簧、螺旋形弹簧等;–按材料分类:钢制弹簧、橡胶弹簧、气体弹簧等;–按用途分类:扩展弹簧、压缩弹簧、扭转弹簧等。
3.2 弹簧的基本原理1.弹性力的产生:弹簧的弹性力是通过弹性变形产生的,当外力作用于弹簧时,使弹簧发生变形,弹簧内部的分子间力发生变化,从而产生弹性力。
2.胡克定律:胡克定律描述了弹簧的弹性变形与受力的关系,公式为 F= kx,其中 F 表示弹性力,k 表示弹簧的弹性系数,x 表示弹簧的伸长长度。
3.力的平衡:弹簧在受力作用下,会产生形变,当作用在弹簧上的外力平衡弹簧的弹性力时,达到力的平衡状态。
3.3 弹簧的应用1.弹簧在机械领域的应用:–悬挂系统:弹簧作为悬挂系统中的重要组成部分,能够缓冲车辆运动时的震动,提高乘坐的舒适度;–制动系统:弹簧在制动系统中起到保持刹车片与刹车盘接触的作用,从而实现制动效果;–传动系统:弹簧作为传动系统中的一种弹性元件,能够实现机械装置的联结和转动的平稳性。
2.弹簧在生活中的应用:–家具:弹簧在床垫、沙发等家具中的应用,能够提供更好的支撑和舒适度;–文具:弹簧夹在文具中起到固定纸张的作用,如文件夹、回形针等;–其他应用:弹簧还广泛应用于各类工具、电器和玩具等领域。
四、教学过程4.1 导入新知通过播放介绍弹簧的视频,激发学生对弹簧的兴趣,并引出弹簧的定义和分类。

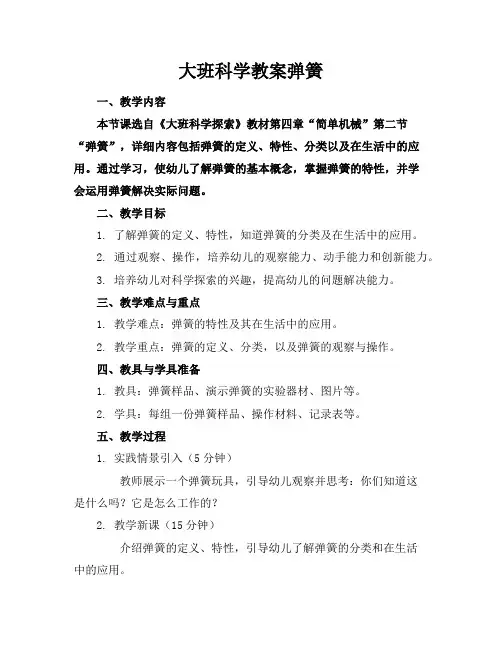

大班科学教案弹簧一、教学内容本节课选自《大班科学探索》教材第四章“简单机械”第二节“弹簧”,详细内容包括弹簧的定义、特性、分类以及在生活中的应用。
通过学习,使幼儿了解弹簧的基本概念,掌握弹簧的特性,并学会运用弹簧解决实际问题。
二、教学目标1. 了解弹簧的定义、特性,知道弹簧的分类及在生活中的应用。
2. 通过观察、操作,培养幼儿的观察能力、动手能力和创新能力。
3. 培养幼儿对科学探索的兴趣,提高幼儿的问题解决能力。
三、教学难点与重点1. 教学难点:弹簧的特性及其在生活中的应用。
2. 教学重点:弹簧的定义、分类,以及弹簧的观察与操作。
四、教具与学具准备1. 教具:弹簧样品、演示弹簧的实验器材、图片等。
2. 学具:每组一份弹簧样品、操作材料、记录表等。
五、教学过程1. 实践情景引入(5分钟)教师展示一个弹簧玩具,引导幼儿观察并思考:你们知道这是什么吗?它是怎么工作的?2. 教学新课(15分钟)介绍弹簧的定义、特性,引导幼儿了解弹簧的分类和在生活中的应用。
结合图片和实物,让幼儿观察、讨论弹簧的特点和作用。
3. 例题讲解(10分钟)教师通过演示实验,讲解弹簧的弹性原理,引导幼儿理解并掌握弹簧的弹性特性。
4. 随堂练习(5分钟)幼儿分组操作,用弹簧进行实验,观察并记录弹簧的弹性变化。
提问幼儿:你们还能想到生活中哪些地方用到了弹簧?六、板书设计1. 弹簧2. 内容:定义:弹簧是一种具有弹性的机械元件。
特性:弹性、可压缩、可拉伸。
分类:螺旋弹簧、片状弹簧、环形弹簧等。
应用:弹簧在生活中的广泛应用。
七、作业设计1. 作业题目:请观察并记录家中或幼儿园里用到的弹簧,了解它们的用途和特点。
2. 答案:根据观察结果,描述弹簧的用途、特点等。
八、课后反思及拓展延伸1. 教师反思:本节课的教学效果是否达到预期,幼儿对弹簧的理解和掌握程度如何?2. 拓展延伸:鼓励幼儿在课后继续观察、探索生活中的弹簧,激发他们对科学的好奇心。

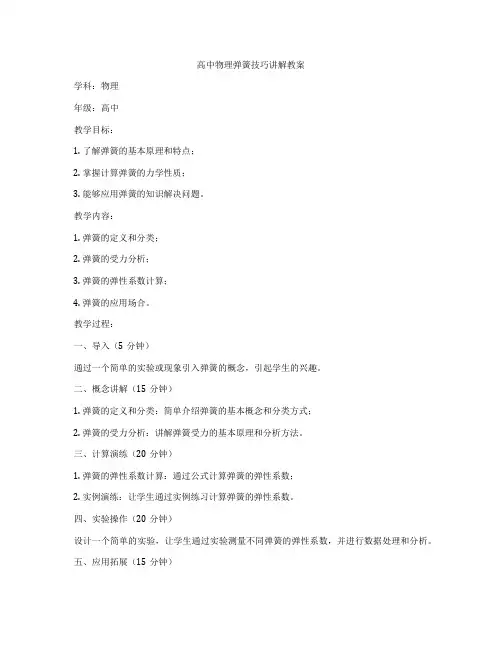

高中物理弹簧技巧讲解教案
学科:物理
年级:高中
教学目标:
1. 了解弹簧的基本原理和特点;
2. 掌握计算弹簧的力学性质;
3. 能够应用弹簧的知识解决问题。
教学内容:
1. 弹簧的定义和分类;
2. 弹簧的受力分析;
3. 弹簧的弹性系数计算;
4. 弹簧的应用场合。
教学过程:
一、导入(5分钟)
通过一个简单的实验或现象引入弹簧的概念,引起学生的兴趣。
二、概念讲解(15分钟)
1. 弹簧的定义和分类:简单介绍弹簧的基本概念和分类方式;
2. 弹簧的受力分析:讲解弹簧受力的基本原理和分析方法。
三、计算演练(20分钟)
1. 弹簧的弹性系数计算:通过公式计算弹簧的弹性系数;
2. 实例演练:让学生通过实例练习计算弹簧的弹性系数。
四、实验操作(20分钟)
设计一个简单的实验,让学生通过实验测量不同弹簧的弹性系数,并进行数据处理和分析。
五、应用拓展(15分钟)
讨论弹簧在实际生活中的应用,如弹簧秤、弹簧减震器等,并引导学生思考如何改进和应用。
六、总结反思(10分钟)
总结弹簧的基本原理和应用,回顾学生对弹簧的掌握情况,并引导学生对课程内容进行反思和总结。
教学工具:
1. 实验器材:弹簧、测力计等;
2. 讲解PPT;
3. 实验记录表。
评价方式:
1. 学生参与度;
2. 实验记录表;
3. 课堂练习成绩。
拓展延伸:
1. 研究不同形状和材质的弹簧的力学性质;
2. 探究弹簧的应力和应变关系;
3. 设计更复杂的弹簧实验,深入探讨弹簧的性质和应用。

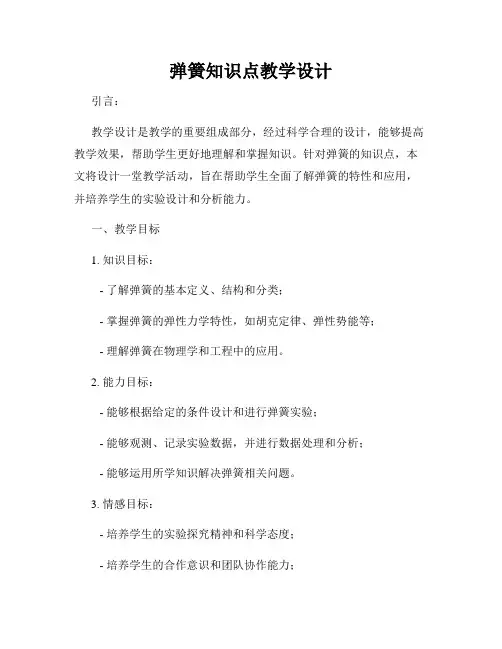

弹簧知识点教学设计引言:教学设计是教学的重要组成部分,经过科学合理的设计,能够提高教学效果,帮助学生更好地理解和掌握知识。
针对弹簧的知识点,本文将设计一堂教学活动,旨在帮助学生全面了解弹簧的特性和应用,并培养学生的实验设计和分析能力。
一、教学目标1. 知识目标:- 了解弹簧的基本定义、结构和分类;- 掌握弹簧的弹性力学特性,如胡克定律、弹性势能等;- 理解弹簧在物理学和工程中的应用。
2. 能力目标:- 能够根据给定的条件设计和进行弹簧实验;- 能够观测、记录实验数据,并进行数据处理和分析;- 能够运用所学知识解决弹簧相关问题。
3. 情感目标:- 培养学生的实验探究精神和科学态度;- 培养学生的合作意识和团队协作能力;- 培养学生的创新思维和问题解决能力。
二、教学内容与方法1. 教学内容:- 弹簧的定义、结构和分类;- 弹簧的弹性力学特性;- 弹簧在物理学和工程中的应用。
2. 教学方法:- 案例分析法:通过案例来引入弹簧的定义和结构,并引发学生思考。
- 实验探究法:设计弹簧实验,让学生亲自操作并观察实验现象。
- 归纳法与演绎法相结合:通过观察实验数据,引导学生归纳出弹簧的弹性力学特性。
- 问题解决法:提出弹簧在物理学和工程中的应用问题,让学生运用所学知识进行解决。
三、教学过程1. 引入:通过一个案例,引出弹簧的定义和结构。
例如,带着学生一起观察和分析日常生活中的弹簧产品(如弹簧秋千、弹簧阀门等),引发学生的兴趣和好奇心。
2. 实验设计与操作:- 分组进行实验:将学生分成小组,每组配备一个弹簧和一段细线。
- 实验目的:通过实验,了解弹簧的拉伸变形与外力的关系,验证胡克定律。
- 实验步骤:- 第一步:固定弹簧的一端,将质量挂在弹簧尾部,记录下挂载质量(m)和弹簧的位移(Δx)。
- 第二步:逐渐增加挂载质量,每次记录质量和位移。
- 第三步:根据实验数据绘制负荷-位移图,并分析其中的规律。
3. 数据处理与分析:- 引导学生利用实验数据,计算弹簧恢复力和弹性势能。

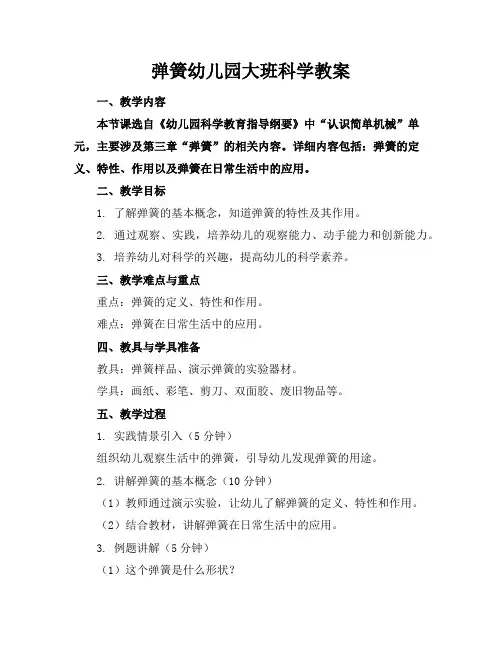

弹簧幼儿园大班科学教案一、教学内容本节课选自《幼儿园科学教育指导纲要》中“认识简单机械”单元,主要涉及第三章“弹簧”的相关内容。
详细内容包括:弹簧的定义、特性、作用以及弹簧在日常生活中的应用。
二、教学目标1. 了解弹簧的基本概念,知道弹簧的特性及其作用。
2. 通过观察、实践,培养幼儿的观察能力、动手能力和创新能力。
3. 培养幼儿对科学的兴趣,提高幼儿的科学素养。
三、教学难点与重点重点:弹簧的定义、特性和作用。
难点:弹簧在日常生活中的应用。
四、教具与学具准备教具:弹簧样品、演示弹簧的实验器材。
学具:画纸、彩笔、剪刀、双面胶、废旧物品等。
五、教学过程1. 实践情景引入(5分钟)组织幼儿观察生活中的弹簧,引导幼儿发现弹簧的用途。
2. 讲解弹簧的基本概念(10分钟)(1)教师通过演示实验,让幼儿了解弹簧的定义、特性和作用。
(2)结合教材,讲解弹簧在日常生活中的应用。
3. 例题讲解(5分钟)(1)这个弹簧是什么形状?(2)弹簧有什么作用?4. 随堂练习(10分钟)(1)教师发放画纸、彩笔等材料,让幼儿画出自己喜欢的弹簧。
(2)幼儿分组讨论,分享自己的作品。
5. 创意制作(10分钟)(1)教师引导幼儿利用废旧物品制作弹簧玩具。
(2)幼儿展示自己的作品,教师给予评价。
教师引导幼儿回顾本节课所学内容,让幼儿谈谈自己对弹簧的认识。
六、板书设计1. 弹簧的定义、特性、作用。
2. 弹簧在日常生活中的应用。
七、作业设计1. 作业题目:画出你喜欢的弹簧,并描述它的作用。
2. 答案示例:我喜欢的弹簧是手表里的弹簧,它的作用是调节手表走时的速度。
八、课后反思及拓展延伸1. 收集生活中的弹簧,观察它们的特点和作用。
2. 家长协助,让幼儿尝试用弹簧制作简单的玩具。
3. 组织幼儿进行科学小实验,探索弹簧的弹性原理。
重点和难点解析1. 实践情景引入2. 例题讲解3. 创意制作4. 作业设计5. 课后反思及拓展延伸一、实践情景引入1. 选择生活中常见的弹簧实例,如弹簧玩具、弹簧门把手等,让幼儿感受到弹簧与生活的紧密联系。

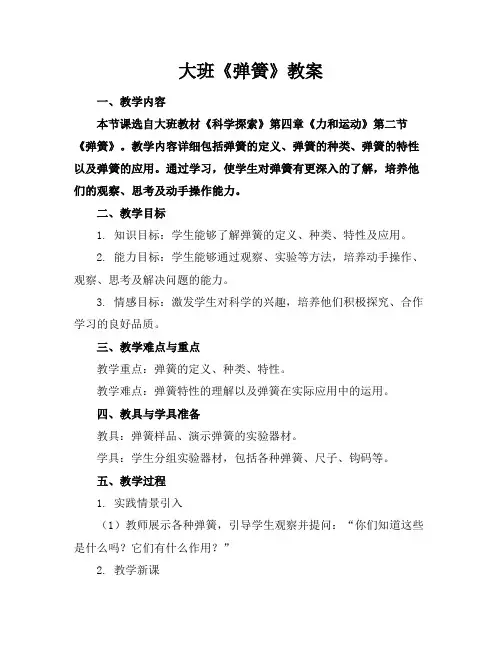

大班《弹簧》教案一、教学内容本节课选自大班教材《科学探索》第四章《力和运动》第二节《弹簧》。
教学内容详细包括弹簧的定义、弹簧的种类、弹簧的特性以及弹簧的应用。
通过学习,使学生对弹簧有更深入的了解,培养他们的观察、思考及动手操作能力。
二、教学目标1. 知识目标:学生能够了解弹簧的定义、种类、特性及应用。
2. 能力目标:学生能够通过观察、实验等方法,培养动手操作、观察、思考及解决问题的能力。
3. 情感目标:激发学生对科学的兴趣,培养他们积极探究、合作学习的良好品质。
三、教学难点与重点教学重点:弹簧的定义、种类、特性。
教学难点:弹簧特性的理解以及弹簧在实际应用中的运用。
四、教具与学具准备教具:弹簧样品、演示弹簧的实验器材。
学具:学生分组实验器材,包括各种弹簧、尺子、钩码等。
五、教学过程1. 实践情景引入(1)教师展示各种弹簧,引导学生观察并提问:“你们知道这些是什么吗?它们有什么作用?”2. 教学新课(1)教师讲解弹簧的定义、种类及特性。
(2)学生通过观察、实验,了解弹簧的弹性、弹力等特性。
3. 例题讲解教师以一个实际问题为例,讲解弹簧在实际应用中的计算方法。
4. 随堂练习学生分组进行实验,测量不同弹簧的弹性系数,并计算出相应的弹力。
5. 课堂小结六、板书设计1. 弹簧的定义、种类、特性2. 弹簧的应用3. 弹簧的弹性系数、弹力计算七、作业设计1. 作业题目:(1)简述弹簧的定义、种类、特性。
(2)弹簧的弹性系数如何计算?(3)举例说明弹簧在实际应用中的作用。
2. 答案:(1)弹簧是具有弹性的金属线材,种类有螺旋弹簧、压缩弹簧、拉伸弹簧等。
特性包括弹性、弹力、弹性系数等。
(2)弹簧的弹性系数K=ΔF/ΔL,其中ΔF为弹力变化量,ΔL 为弹簧长度变化量。
(3)弹簧在实际应用中,如汽车悬挂系统、玩具弹跳球等。
八、课后反思及拓展延伸1. 教师反思:本节课学生对弹簧的定义、特性掌握情况较好,但在实际应用方面还需加强引导。

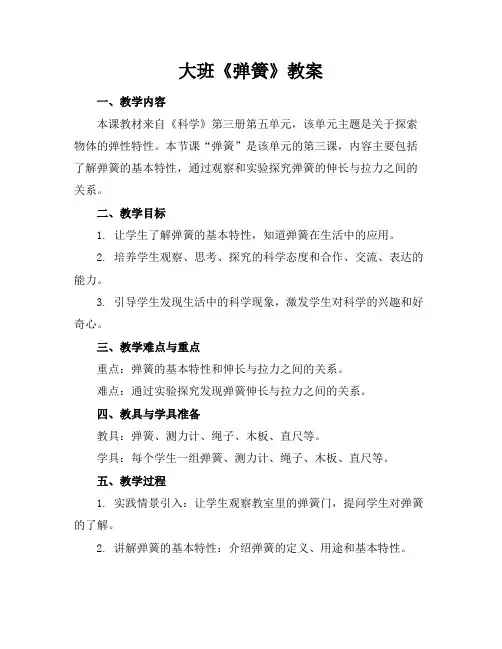

大班《弹簧》教案一、教学内容本课教材来自《科学》第三册第五单元,该单元主题是关于探索物体的弹性特性。
本节课“弹簧”是该单元的第三课,内容主要包括了解弹簧的基本特性,通过观察和实验探究弹簧的伸长与拉力之间的关系。
二、教学目标1. 让学生了解弹簧的基本特性,知道弹簧在生活中的应用。
2. 培养学生观察、思考、探究的科学态度和合作、交流、表达的能力。
3. 引导学生发现生活中的科学现象,激发学生对科学的兴趣和好奇心。
三、教学难点与重点重点:弹簧的基本特性和伸长与拉力之间的关系。
难点:通过实验探究发现弹簧伸长与拉力之间的关系。
四、教具与学具准备教具:弹簧、测力计、绳子、木板、直尺等。
学具:每个学生一组弹簧、测力计、绳子、木板、直尺等。
五、教学过程1. 实践情景引入:让学生观察教室里的弹簧门,提问学生对弹簧的了解。
2. 讲解弹簧的基本特性:介绍弹簧的定义、用途和基本特性。
3. 实验探究:学生分组进行实验,观察和记录弹簧在不同拉力下的伸长情况。
4. 数据分析:学生汇报实验结果,教师引导学生分析弹簧伸长与拉力之间的关系。
5. 随堂练习:让学生运用弹簧的基本特性解决实际问题,如设计一个简易的称重器。
六、板书设计弹簧的基本特性:弹性、伸长、恢复原状伸长与拉力之间的关系:正比七、作业设计1. 绘制弹簧伸长与拉力之间的关系图。
2. 设计一个简易的称重器,可以使用弹簧和其他材料。
八、课后反思及拓展延伸课后反思:本节课学生对弹簧的基本特性和伸长与拉力之间的关系有了初步的了解,但在实验操作和数据分析方面还需要加强指导。
拓展延伸:让学生进一步探究弹簧的其它特性,如弹性系数、疲劳寿命等,并尝试应用到实际生活中。
重点和难点解析一、教学难点与重点重点:弹簧的基本特性和伸长与拉力之间的关系。
难点:通过实验探究发现弹簧伸长与拉力之间的关系。
二、重点和难点解析1. 弹簧的基本特性:弹簧的基本特性是本节课的核心内容,包括弹簧的定义、用途和基本特性。

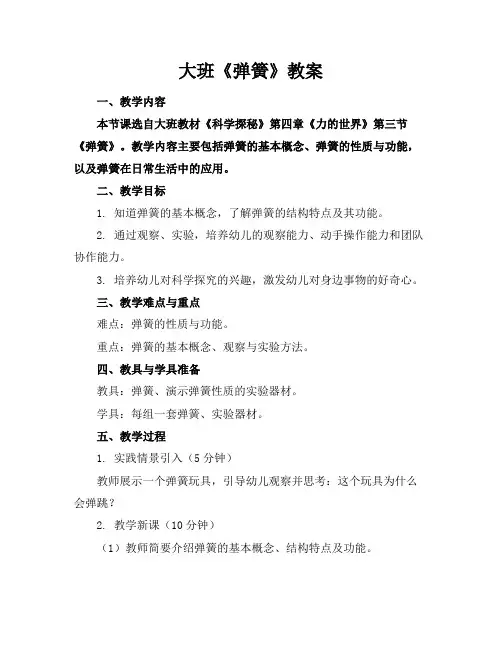

大班《弹簧》教案一、教学内容本节课选自大班教材《科学探秘》第四章《力的世界》第三节《弹簧》。
教学内容主要包括弹簧的基本概念、弹簧的性质与功能,以及弹簧在日常生活中的应用。
二、教学目标1. 知道弹簧的基本概念,了解弹簧的结构特点及其功能。
2. 通过观察、实验,培养幼儿的观察能力、动手操作能力和团队协作能力。
3. 培养幼儿对科学探究的兴趣,激发幼儿对身边事物的好奇心。
三、教学难点与重点难点:弹簧的性质与功能。
重点:弹簧的基本概念、观察与实验方法。
四、教具与学具准备教具:弹簧、演示弹簧性质的实验器材。
学具:每组一套弹簧、实验器材。
五、教学过程1. 实践情景引入(5分钟)教师展示一个弹簧玩具,引导幼儿观察并思考:这个玩具为什么会弹跳?2. 教学新课(10分钟)(1)教师简要介绍弹簧的基本概念、结构特点及功能。
(2)通过实验演示,让幼儿观察弹簧的性质,如弹性、压缩与拉伸等。
3. 例题讲解(5分钟)教师出示一个弹簧,并提出问题:如何测量弹簧的弹性?引导幼儿讨论、思考,得出测量方法。
4. 随堂练习(10分钟)(1)幼儿分组进行实验,观察并记录弹簧的弹性、压缩与拉伸情况。
(2)教师巡回指导,解答幼儿的疑问。
(2)幼儿分享实验心得,交流观察与发现。
六、板书设计1. 弹簧的基本概念、结构特点、功能。
2. 弹簧的性质:弹性、压缩、拉伸。
3. 测量弹簧弹性的方法。
七、作业设计1. 作业题目:观察生活中的弹簧,记录其应用场景。
答案:如弹簧门、弹簧床、弹簧玩具等。
2. 作业题目:动手制作一个弹簧玩具,并解释其原理。
答案:根据弹簧的弹性原理,制作一个弹簧小人或弹簧车等。
八、课后反思及拓展延伸1. 反思:本节课通过观察、实验,让幼儿了解了弹簧的基本概念、性质与功能,培养了幼儿的观察、动手操作和团队协作能力。
2. 拓展延伸:引导幼儿关注生活中的弹簧,激发幼儿对科学探究的兴趣。
鼓励幼儿尝试用弹簧解决生活中的问题,如制作弹簧挂钩等。
精品文档一.弹簧的种类与作用:1.弹簧的种类:弹簧的种类很多,也有各种分类的方法,但都不具决定性:1.1依使用材料分类:1.2依形状分类:A.螺旋弹簧(圆筒形、圆锤形、鼓形、桶形)B.迭板弹簧C.扭杆D.筒形弹簧E.滑卷弹簧F.环形弹簧G.薄板弹簧H.盘簧I.垫圈类(弹簧垫圈:有齿垫圈、波形垫圈)J.锯齿形弹簧、扣环等1.1.依构成弹簧的材料所受应力状态分类:A.压缩螺旋弹簧B.拉张螺旋弹簧C.扭转螺旋弹簧D.其它螺旋弹簧E.迭板弹簧F.扭杆G.滑形弹簧H.薄板弹簧I.盘簧J.弹簧垫圈K.线细工弹簧L.扣环M.环形弹簧2.弹簧的作用:弹簧乃机械要素之一,作成适当的形状,充分利用材料的弹性,吸收能量的能力,因而只要是弹性体,即可用为材料,极端而言,轨道、桥梁之类的构造物也可以说是一种弹簧作用,但是,用为一般机械要素的弹簧若用弹性范围少的材料,则会因小外力或变形而超越弹性限度,清除外力后仍残留变形,减少弹簧的作用;因而,弹性材料首须要求弹性越大,——亦即弹性限度高,实用上常用金属弹簧;二.材料的选择:弹簧是极度利用弹簧材料的弹性,当然是弹性愈高的材料愈好,不过,在实际使用时,其材料还要求物理、化学机械性性质等条件而取舍,一般其考虑因素:1.弹性限度:弹性限度是对材料旋加某力而变形后,消除该力时,不残留变形的最大力所相对的应力,很难测定,但相对抗拉强度高的材料,其弹性限度高,同时可通过热处理或冷间加工来改变弹性限度;2.弹性系数:对弹簧材料施力,产生单位应变时的应力称为弹性系数,此值为弹簧设计的基体,弹簧材料的弹性系数主要取决于其化学成分,因热处理、冷间加工而稍有变化,使用温度高时会大减少;3.疲劳强度:疲劳强度与材料的抗拉强度有一定关系,但因表面状态、脱碳、冷间加工、热处理而变化,这些条件因材料的制造方法,弹簧的制造方法而变化;4.淬火性:大形弹簧为了提高淬火效果,需要淬火性良好的材料,淬火性取决于材料的化学成分;5.形状尺寸:弹簧材料的机械性性质因尺寸而异,得不到特殊尺寸,形状,颇受限制;6.耐热性:有的弹簧在某种程度的高温使用,通常弹簧材料的各种机械性性质随着温度的上升而减少,在某种温度以上时,弹簧特性减少,耐热性因材料的化学成分,制造方法而异;7.耐蚀性:有时弹簧会在腐蚀环境下使用,会腐蚀疲劳的现象,耐蚀性主要取决于其化学成分,但也也会因热处理、冷间加工而有异;8.电传导度:电气器具、通信等常兼用为电传导,此时可用黄铜、磷铜、铍铜等铜合金属弹簧材料9.热膨胀性:钟表的发簧等等很忌温度变化所致的伸缩,此时要用特殊材料;10.其他要求:还有结晶粒的大小、偏析、非磁性、非金属介在物,伤痕,热处理变形,加工性,耐塞性等种问题;三.弹簧一般用线材:1.琴钢线:(Piano wire)是用琴钢线材施行韧化处理,藉强力抽线加工,赋予良好的尺寸精度,良好的表面肌肤,高度机械性性质,韧化是将高碳钢线在变态点以上的温度连续加热约500℃的熔铅等中冷却,作成富加工性的组织;A. SWPA——抗拉强度较低B. SWPB——抗拉强度较高;抗拉强度因线径而异,线径细,抗拉强度一般较高;2.硬钢线:(碳钢线) ——Hard Drawn Steel Wire使用硬钢线材韧化处理后,借冷间抽线加工制造,素材及加工都没有琴钢线那么严格,良质者有时不亚于琴钢线,不过,其不均度通常大于琴钢线,广用于反复次数不多之弹簧,无冲击荷重的弹簧;2.1 SWC 60C 含碳量较低2.2 SWC 80C 含碳量较高,应用广泛3.不锈钢线—— Stainless steel wire不锈钢线有软质线与硬质线,弹簧用者为硬质线,这是将不锈钢线材为火、酸洗、强力冷间线作成,耐蚀性优良,但也有利于需要耐热性,非磁性的场合,为了扩大抗拉强度而增大含碳量,抽线加工度,所以抗拉强度太高则可能有应力腐蚀,易带磁性;3.1SUS3043.2SUS316(不带磁性)3.3不锈钢材有202、205、303、304、308、316、410、420、430一般用于弹簧: SUS302、SUS304、SUS3164.铜合金系弹材料——导电性良好,耐蚀性良好,不过耐热性系数小,耐热性少;4.1.磷青铜线(C5101W):实用的弹簧用磷青铜为含Sn3~5.5, 5.5~77~9%三种Cu合金,为除去氧化物而易伸长起见,加少量P为脱脂剂,加工后的弹簧宜低温退火约250℃.4.2.黄铜线(C2680W):弹簧用黄铜为Cu70%,Zn30%的7~3黄铜,抗拉强度低;4.3.白铜线Ni18% Zn27% Cu55%的合金,强度大,弹簧特性良好,加工后约在350℃低温退火;4.4.铍铜:在铜合金材料中,性能最优良,弹簧弹性好,耐高温;5.电镀钢线:视客户需求,其素材有SWC、SWP、SUS镀锌线镀锡线镀镍线镀金线BATT线:(素材为SUS)6.其它线材:铜包线电热线铁线漆包线四.热处理(低温退火)——发蓝弹簧的热处理,可提高材料的弹簧性能或补助性能,消除弹簧的应力,但因弹簧材料种类多,热处理方法随之而异。
热处理是为了改善钢的外观或耐蚀性而暴露于适当温度的空气,水蒸气,化学药品等,在表面形成蓝色氧化物膜的场合,为了提高弹簧的弹性限度,疲劳限度,强度,硬度等,而在200-400℃低温加热的场合。
要提高弹性限度时用200-250℃,要提高疲劳限度时用300-380℃,不过受钢的化学成份,冷间加工度影响。
五.不同材质热处理后的变化:1. SWC80C. 60C及SWPB. SWPA材质热处理过后:1.1.颜色转浅咖啡色1.2.角度内收缩(圈数增加)1.3.内圈内径变小1.4.各加工角度微变化1.5.长度变长(自由长)1.6.力量一般变强(视弹簧结构而定)2.SUS材料热处理过后:2.1颜色一般不变化,也有变黄现象2.2角度外扩张,圈数减少2.3肉身内径变大2.4各加工角度微变化2.5力量一般减弱(视弹簧结构而有异)2.6自由长变短六.防锈油、脱脂剂、汽油的目的与用途:1.防锈油:目的:防止热处理后的弹簧氧化生锈;用途:凡是热处理后而勿须电镀碳钢线产品,表面均须做防锈处理,用喷枪将适量的防锈油均匀的喷施在制品表面;2.脱脂剂:目的:清理弹簧表面油污;用途:平衡杆及表面油污较多的弹簧均须用脱脂剂清洗,清洗后的弹簧干凈且有光泽;注意:脱脂剂清洗后之弹簧须赶紧热处理或烘干,若洗后置入太久则弹簧反而会生锈。
3.汽油:目的:清理弹簧表面柴油及其它杂物;用途:主要用来清洗镀镍线制弹簧,因镀镍线制弹簧用脱脂剂清洗会容易生锈,而且经汽油清洗后增强了导电性,并易于焊接。
注意:汽油清洗后,遇高温会着火,最好使其自然挥发后再热处理。
七.热处理流程图:精品文档说明:1.振动须切口圆满无毛刺,角度、长度与图面符合;2.试温按图面要求,用光标卡尺、投影机、拉力测试机测量;3.试温发现异常,呈报上级核准后热处理。
八.弹簧的认识:1.压簧:因压缩而产生反弹力2.拉簧:因拉伸而产生力量,一般都是密合的3.扭簧:因扭转而产生反弹力4.勾簧:因弯曲而产生反弹力5.其它类:九.弹簧专业名词解释及术语:1.线径:(Wire Diameter),英文缩写WD:记号d,制作弹簧时所用材料的圆径(外径),称之为线径,一般指线型圆径材料;2.内径:( Inside Diameter)英文缩写ID,记号D1,线材径加工卷成圆环之形状,其圆内围之直径,不包括两端线在内,单位M/M;3.外径(Outside Diameter),英文缩写OD,记号D2,如上述其圆外围之直径,包括两端线在内,OD=ID+2 WD;4.中心径(Diameter),英文缩写D,又称平均径,平心径、内径与外径的平均值(ID+OD)/2,即线圈一端的中心点,通过圆心至另一端中心点之间的距离,单位M/M;5.有效圈数(Active coils),英文缩写AC,记号Na,弹簧有效作用的圈数,不包括座圈在内;6.总圈数(Totac coils),英文缩写T.C,记号Nt,从弹簧的一端到另一端的圈数的总和,称为总圈数,总圈数=有效圈数+座圈;7.座圈:压缩弹簧两接触支持面部分与接着其相邻螺旋线的部分,且无弹力作用的圈数,称之为座圈;8.旋向:弹簧旋转之方向,分左、右向,左向:Left hand,右向:Right hand;9.自由长(L)自由高(H):弹簧在未受外力作用时,原有制作的长(高)度,单位M/M;10.密着高(Hs):弹簧作用至无自由圈数,完全密接的高度,称为密着高,单位M/M;11.直角度:弹簧(一般指压缩弹簧)成型后,其端面通常无法完全成平面,其切断处均含高出,故置于平面上略呈倾斜状态,其与平面所成的三角度,称之为直角度,一般直角度要求90°~93°之间时,须研磨,修理两端高出部分;12.荷重(P):指螺旋弹簧加外力于某一作用长度后,所需要的力量称之为荷重,单位克(kgf),或者牛顿(N);13.表面处理(Finish):为达到美观目的或者为防止生锈,防止氧化,或者为提高焊接能力而采取的一种工艺;14.螺距:记号P又称节距(压缩弹簧中一圈到另一圈中心径距离);15.初张力:记号Pi单位kgf;16.初应力:记号Vi,单位kgf/mm217.扭转力距即扭距,记号M,单位:kgf-mm;18.扭转角度:记号 ( d),单位度(rad);19.常用化学元素符号:Zn锌 Fe铁O氧Ni镍Na钠C碳Au金Pb铅 B硼 Ag银P磷I碘 Cr铬 Li锂 W钨 Cu铜 Mn锰 Si硅 S硫Mo钥 Ca钙 H氢十.卷向识别:十一.弹簧尺寸与力量之关系:1.压簧A.线径越大,力量越强;B.外径越小,力量越强;C.长度越大,力量越强;D.圈数越多,力量越小。
2.扭簧A.线径越粗,力量越强;B.圈数越多,力量越小;C.角度越大,力量越强;3.拉簧A.线径越粗,力量越强;B.外径越小,力量越强;C.圈数越多,力量越小;D.长度越长,力量越小。
十二.电镀之种类:1.种类:A.镀镍(黑镍、白镍)B.化学镍(又称无电解镍)C.镀金(真金、仿金)D.镀铜(红铜、黄铜)另有镍底红铜光泽度比镀红铜亮E.镀锌(黑锌、白锌、蓝锌)F.染黑(又称煲黑)G.镀铬H.镀银2.方式:A.滚镀:滚筒滚动翻转,用电解式电镀,产品易纠结、变形则不适用。
B.挂镀:单PCS吊镀,一般适用较大易操作吊挂产品。
3.浸泡式:上下摇动,染黑,化学镍(无电解镍)属于浸泡式,此方式不像滚镀,易造成产品纠结变形。
十三.其他表面处理:1.研磨、抛光产品抛光研磨后可去除表层之油污,增加表面之光洁度,同时可去除切断面之毛刺,主要的抛光研磨是对不易生锈之SUS材质或研磨后要电镀之产品,产品研磨前一般要进行热处理,避免研磨变形发生;2.珠击产品珠击是为消除其应力而用小钢珠(0.4mm~ 1.2mm)变速冲击表面,在表面产生压缩残留应力的一种处理方式,经珠击后的弹簧,可有效改善材料的疲劳强度;3.磷酸盐包覆是产品经过磷化剂溶液浸泡或喷涂,使产品表面形成一种磷化膜而增强抗蚀性之处理方式;4.钝化产品经钝化剂浸泡而在产品表面形成一种抗氧化膜之处理方式。
