RLC串联电路电压间的关系

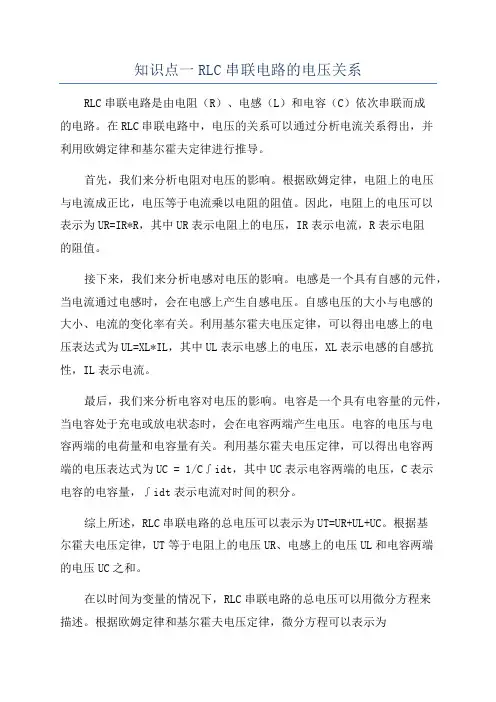

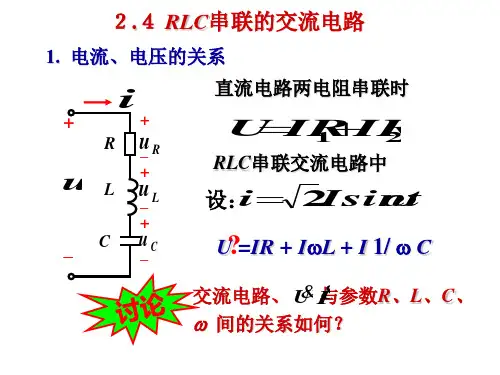

知识点一RLC串联电路的电压关系RLC串联电路是由电阻（R）、电感（L）和电容（C）依次串联而成的电路。

在RLC串联电路中，电压的关系可以通过分析电流关系得出，并利用欧姆定律和基尔霍夫定律进行推导。

首先，我们来分析电阻对电压的影响。

根据欧姆定律，电阻上的电压与电流成正比，电压等于电流乘以电阻的阻值。

因此，电阻上的电压可以表示为UR=IR*R，其中UR表示电阻上的电压，IR表示电流，R表示电阻的阻值。

接下来，我们来分析电感对电压的影响。

电感是一个具有自感的元件，当电流通过电感时，会在电感上产生自感电压。

自感电压的大小与电感的大小、电流的变化率有关。

利用基尔霍夫电压定律，可以得出电感上的电压表达式为UL=XL*IL，其中UL表示电感上的电压，XL表示电感的自感抗性，IL表示电流。

最后，我们来分析电容对电压的影响。

电容是一个具有电容量的元件，当电容处于充电或放电状态时，会在电容两端产生电压。

电容的电压与电容两端的电荷量和电容量有关。

利用基尔霍夫电压定律，可以得出电容两端的电压表达式为UC = 1/C∫id t，其中UC表示电容两端的电压，C表示电容的电容量，∫idt表示电流对时间的积分。

综上所述，RLC串联电路的总电压可以表示为UT=UR+UL+UC。

根据基尔霍夫电压定律，UT等于电阻上的电压UR、电感上的电压UL和电容两端的电压UC之和。

在以时间为变量的情况下，RLC串联电路的总电压可以用微分方程来描述。

根据欧姆定律和基尔霍夫电压定律，微分方程可以表示为Ld²i/dt² + Rd(di/dt) + 1/C∫idt = V(t)，其中L表示电感的电感量，R表示电阻的阻值，C表示电容的电容量，i表示电流，V(t)表示外加电源的电压。

通过求解这个微分方程，可以得出RLC串联电路中电压和电流的关系。

但是由于求解过程比较复杂，具体的推导过程超过了1200字的限制。

总结起来，RLC串联电路的电压关系可以通过分析电流关系，并利用欧姆定律和基尔霍夫电压定律来得出。

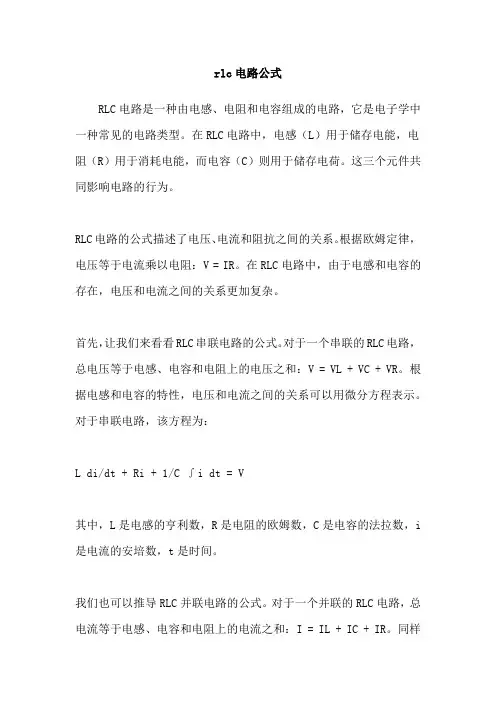

rlc电路公式RLC电路是一种由电感、电阻和电容组成的电路，它是电子学中一种常见的电路类型。

在RLC电路中，电感（L）用于储存电能，电阻（R）用于消耗电能，而电容（C）则用于储存电荷。

这三个元件共同影响电路的行为。

RLC电路的公式描述了电压、电流和阻抗之间的关系。

根据欧姆定律，电压等于电流乘以电阻：V = IR。

在RLC电路中，由于电感和电容的存在，电压和电流之间的关系更加复杂。

首先，让我们来看看RLC串联电路的公式。

对于一个串联的RLC电路，总电压等于电感、电容和电阻上的电压之和：V = VL + VC + VR。

根据电感和电容的特性，电压和电流之间的关系可以用微分方程表示。

对于串联电路，该方程为：L di/dt + Ri + 1/C ∫i dt = V其中，L是电感的亨利数，R是电阻的欧姆数，C是电容的法拉数，i 是电流的安培数，t是时间。

我们也可以推导RLC并联电路的公式。

对于一个并联的RLC电路，总电流等于电感、电容和电阻上的电流之和：I = IL + IC + IR。

同样地，根据电感和电容的特性，电压和电流之间的关系可以用微分方程表示。

对于并联电路，该方程为：1/L ∫V dt + 1/R ∫V dt + CV = I其中，L是电感的亨利数，R是电阻的欧姆数，C是电容的法拉数，V 是电压的伏特数，I是电流的安培数，t是时间。

这些公式可以帮助我们分析和设计RLC电路。

通过解这些微分方程，我们可以获得电压、电流和阻抗随时间的变化情况。

此外，通过使用这些公式，我们还可以计算电路的共振频率、带宽和品质因数等重要参数。

总之，RLC电路的公式是描述电压、电流和阻抗之间关系的重要工具。

通过使用这些公式，我们可以更好地理解和分析RLC电路的行为，并在电路设计和应用中进行有效的计算和优化。

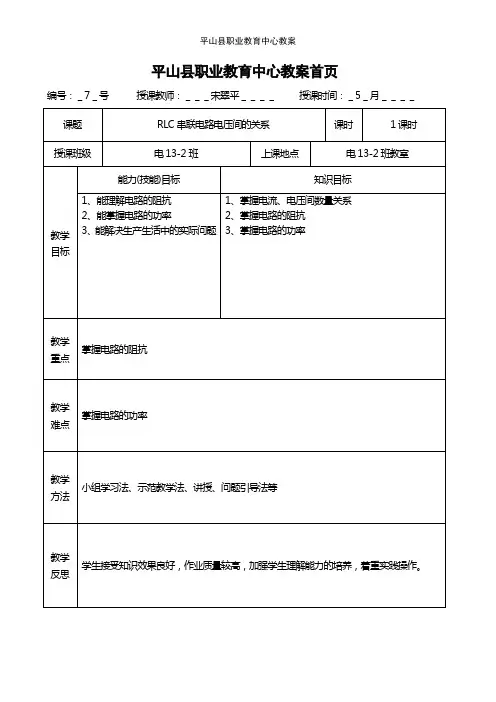

平山县职业教育中心教案首页编号：＿7＿号授课教师：＿＿＿宋翠平＿＿＿＿授课时间：＿5＿月＿＿＿＿步骤教学内容教学方法教学手段学生活动时间分配明确目标一、明确目标：教师解读学习目标二、引入任务1：电阻、电感和电容的串联电路，包含了三种不同的参数，是在实际工作中经常遇到的典型电路。

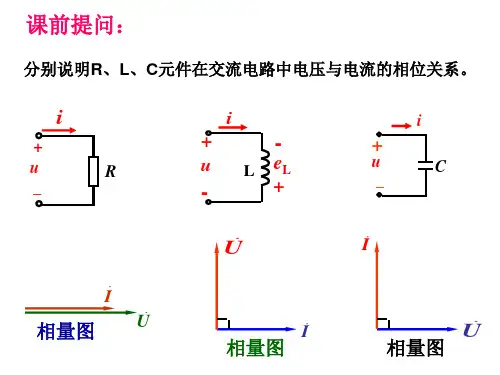

分析RLC串联电路应把握的基本原则：1、串联电路中电流处处相等，选择正弦电流为参考正弦量。

2、电容元件两端电压uC相位滞后其电流iC相位π/2。

3、电感元件两端电压uL相位超前其电流iL相位π/2。

与RL、RC串联电路的讨论方法相同，设通过RLC串联谐振电路的电流为tIimωsin=则电阻两端电压为tUuRmRωsin=电容器两端的电压为电感线圈两端的电压为电路的总电压u为CLRuuuu++=讲授(口述)演示启发提问讨论展示实物展示课件板书个别回答小组讨论代表发言7分钟操作示范一、教师讲解RLC串联电路电压间的关系作出与i、uR、uL和uC相对应的旋转式量图，如图4所示。

（应用平行四边形法则求解总电压的旋转式量U。

）教师示范课件演示教师提问课件板书演示学生抢答小组抢答10分钟如图，可以看出总电压与分电压之间的关系为：22)(C L R U U U U -+=总电压与电流间的相位差为二、教师讲解RLC 串联电路的阻抗由 得：其中，X=XL-XC ，叫做电抗，它是电感和电容共同作用的结果。

电抗的单位是欧[姆]。

RLC 串联电路中，电抗、电阻、感抗和容抗间的关系为2222)(X R X X R Z C L +=-+=显然，阻抗|Z|、电阻R 和电抗X 组成一个直角三角形，叫做阻抗三角形，如图5所示。

阻抗角为：阻抗角的大小决定于电路参数R、L和C，以及电源频率f，电抗X的值决定电路的性质。

下面分三种情况讨论：（1）当XL＞XC时，X＞0，，即总电压u超前电流i，电路呈感性；（2）当XL＜XC时，X＜0，，即总电压u滞后电流i，电路呈容性；（3）当XL=XC时，X=0，，即总电压u与电流i同相，电路呈电阻性，电路的这种状态称作谐振。

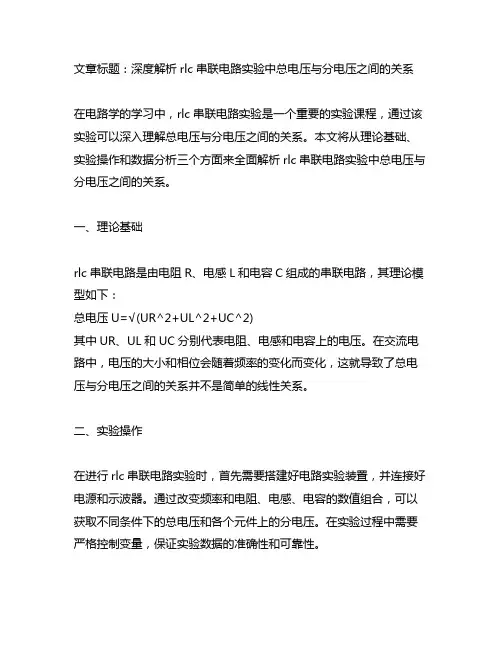

文章标题：深度解析rlc串联电路实验中总电压与分电压之间的关系在电路学的学习中，rlc串联电路实验是一个重要的实验课程，通过该实验可以深入理解总电压与分电压之间的关系。

本文将从理论基础、实验操作和数据分析三个方面来全面解析rlc串联电路实验中总电压与分电压之间的关系。

一、理论基础rlc串联电路是由电阻R、电感L和电容C组成的串联电路，其理论模型如下：总电压U=√(UR^2+UL^2+UC^2)其中UR、UL和UC分别代表电阻、电感和电容上的电压。

在交流电路中，电压的大小和相位会随着频率的变化而变化，这就导致了总电压与分电压之间的关系并不是简单的线性关系。

二、实验操作在进行rlc串联电路实验时，首先需要搭建好电路实验装置，并连接好电源和示波器。

通过改变频率和电阻、电感、电容的数值组合，可以获取不同条件下的总电压和各个元件上的分电压。

在实验过程中需要严格控制变量，保证实验数据的准确性和可靠性。

三、数据分析通过实验测量得到的数据，可以绘制出频率与总电压、分电压的关系曲线。

从曲线上可以观察到在不同频率下总电压和分电压的变化规律。

在某些特定频率下，总电压和分电压之间存在共振现象，这时总电压将达到最大值，而分电压之间也会存在一定的相位差。

四、个人观点和理解通过本次实验，我深刻认识到总电压与分电压之间的关系并不是简单的线性关系，而是受到频率、电阻、电感和电容等元件的影响。

在实际工程应用中，了解和掌握好rlc串联电路的特性对于电路设计和故障分析至关重要，因此需要深入学习和理解这一关系。

总结回顾通过以上的理论分析和实验操作，我们深入探讨了rlc串联电路实验中总电压与分电压之间的关系。

通过实验数据的分析，我们发现在不同的频率下，总电压和分电压之间存在着复杂的变化规律，需要通过实验来深入研究和理解。

在未来的学习和工作中，我们需要进一步深化对rlc串联电路的理解，将理论知识应用到实际中，不断提升自己的电路分析和设计能力。

RLC串联谐振电路电容两端电压简介RLC串联谐振电路是一种非常常见的电路结构，通过调节电路元件的参数，可以实现对电路的频率响应进行调整。

在RLC串联谐振电路中，电容两端的电压是一个重要的参量，本文将围绕这一主题进行探讨。

什么是RLC串联谐振电路RLC串联谐振电路由电阻（R）、电感（L）和电容（C）三个元件串联而成，如下图所示：R L C输入电压 ---\/\/---(---| | | |---)---\/\/---| |out GND在理想情况下，电容两端的电压可以通过以下公式来计算：Vc = -Vr - Vl其中，Vc表示电容两端的电压，Vr表示电阻上的电压，Vl表示电感上的电压。

接下来，我们将详细分析这三个参量对电容两端电压的影响。

电阻对电容两端电压的影响电阻对电容两端电压的影响主要体现在两个方面：1. 电阻对幅度的影响电阻越大，电容两端的电压幅度越小。

这是因为电阻会通过电流分流的原理，导致一部分电流绕过电容，减小电压的幅度。

2. 电阻对相位的影响电阻不会改变电压的相位，因此电阻对电容两端电压的相位没有直接影响。

电感对电容两端电压的影响电感对电容两端电压的影响主要体现在两个方面：1. 电感对幅度的影响电感越大，电容两端电压的幅度越大。

这是因为电感会导致电流变化的延迟，从而增加电容两端电压的幅度。

2. 电感对相位的影响电感会导致电流变化的延迟，从而对电容两端电压的相位产生影响。

具体来说，当电感上的电压达到最大值时，电容两端的电压为零，并且相位差为π/2。

电容对电容两端电压的影响电容对电容两端电压的影响主要体现在两个方面：1. 电容对幅度的影响电容越大，电容两端的电压幅度越小。

这是因为电容的作用是储存电荷，在储存一定电荷的情况下，电容越大，电压越小。

2. 电容对相位的影响电容会导致电流变化的超前，从而对电容两端电压的相位产生影响。

具体来说，当电容两端的电压达到最大值时，电感上的电压为零，并且相位差为-π/2。

电工基础（机工版）授课教案5.7 RC 串联电路一、RC 串联电路电压间的关系以电流为参考正弦量，令t I i m ωsin =则电阻两端电压为 t U u Rm R ωsin =电容器两端的电压为 )2sin(πω-=t U u Cm C电路的总电压u 为 R C u u u +=作出电压的旋转矢量图，如图2所示。

U 、U R 和U C 构成直角三角形，可以得到电压间的数量关系为22R C U U U +=以上分析表明：UU C图2 RC 串联电路旋转式量图和电压三角形+_Ru L u Cu 图3 RLC 串联电路总电压u 滞后于电流iRCU U arctan=ϕ 二、RC 串联电路的阻抗对（式5-33）进行处理，得ZU XR U I C=+=22式中 U ——电路总电压的有效值，单位是伏[特]，符号为V ； I ——电路中电流的有效值，单位是安[培]，符号为A ；|Z |——电路的阻抗，单位是欧[姆]，符号为Ω。

其中22C X R Z +=（式5-36）|Z |是电阻、电容串联电路的阻抗，它表示电阻和电容串联电路对交流电呈现阻碍作用。

阻抗的大小决定于电路参数（R 、C ）和电源频率。

阻抗三角形与电压三角形是相似三角形，阻抗角ϕ，也就是电压与电流的相位差的大小为RX Carctan=ϕ ϕ的大小只与电路参数R 、C 和电源频率有关，与电压、电流大小无关。

三、RC 串联电路的功率将电压三角形三边同时乘以I ，就可以得到功率三角形，如图4所示。

X CU C图3 RC 串联电路阻抗三角形Q CU C图4 RC 串联电路功率三角形在电阻和电容串联的电路中，既有耗能元件电阻，又有储能元件电容。

因此，电源所提供的功率一部分为有功功率，一部分为无功功率。

且，ϕϕsin cosS Q S P C == 视在功率S 与有功功率P 、无功功率Q 的关系遵从下式，22CQ P S +=电压与电流间的相位差ϕ是S 和P 之间的夹角，即PQCarctan=ϕ III.例题讲解，巩固练习IV .小结ϕ为阻抗角，其大小为：PQR X U U C C R C ===arctan arctanϕ。
