控制柜优化设计

在现代工业生产和自动化控制系统中，控制柜扮演着至关重要的角色。它就像是整个系统的“大脑中枢”，负责对各种电气设备和元件进行集中控制、监测和保护。然而，为了确保控制柜能够高效、稳定、可靠地运行，优化设计就显得尤为关键。

控制柜的优化设计并非一蹴而就，而是需要综合考虑众多因素。首先，要明确控制柜的使用场景和功能需求。不同的工业环境和生产流程对控制柜的要求大相径庭。例如，在高温、高湿度或者强电磁干扰的环境中，控制柜就需要具备更好的防护性能和抗干扰能力。

在电气元件的选择上，必须遵循高质量、高可靠性的原则。优质的电气元件不仅能够保证控制柜的稳定运行，还能降低故障率，减少维修成本。同时，要根据实际负载和电流大小，合理选择元件的规格和型号，避免出现过载或者欠载的情况。

控制柜的布局设计也是优化的重点之一。合理的布局可以提高空间利用率，方便设备的安装、调试和维护。通常情况下，应将发热量大的元件安装在通风良好的位置，而敏感元件则要远离干扰源。同时，要保证各元件之间的连线简洁、整齐，避免交叉和缠绕，以减少信号干扰和故障隐患。

散热问题是控制柜设计中不可忽视的环节。如果控制柜内部温度过高，会严重影响电气元件的性能和寿命。因此，要根据控制柜的功率和发热量，选择合适的散热方式，如风扇散热、空调散热或者水冷散热等。同时，要在柜体上合理设置通风孔，保证空气的流通。

防护等级也是优化设计的一个重要方面。根据不同的使用环境，控制柜需要具备相应的防护等级，以防止灰尘、水汽、腐蚀性气体等进入柜体内部。例如，在户外或者恶劣环境中使用的控制柜，防护等级通常要达到 IP55 以上。

在优化设计过程中，还需要考虑控制柜的抗震性能。特别是在一些地震多发地区或者设备运行时会产生较大震动的场合，控制柜必须具备足够的抗震能力，以确保在震动情况下仍然能够正常工作。这就需要在柜体结构设计和安装方式上进行特殊处理，如增加加强筋、采用防震安装座等。

此外，为了提高控制柜的可维护性和可扩展性，要预留足够的维修空间和接口。当设备需要升级或者维修时，能够方便地进行操作，而不会因为空间不足或者接口不兼容等问题而造成困扰。

控制柜的外观设计虽然不直接影响其性能，但也不能忽视。一个美观、整洁的外观可以提高设备的整体形象，同时也能方便操作人员的识别和操作。在设计时，可以采用简洁的线条和统一的颜色搭配，使控制柜看起来更加专业和规范。

总之，控制柜的优化设计是一个综合性的工程，需要从多个方面进行考虑和改进。只有在设计过程中充分考虑各种因素，不断优化和完善，才能打造出性能卓越、稳定可靠的控制柜，为工业生产和自动化控制系统的正常运行提供有力保障。 在实际的优化设计工作中，还需要结合具体的项目需求和技术要求，不断进行试验和改进。同时，要关注行业的最新发展动态和技术创新，将新的理念和技术应用到控制柜的设计中，以适应不断变化的市场需求和技术发展趋势。

未来，随着工业 40 和智能制造的不断推进，控制柜的优化设计将面临更高的要求和挑战。例如，更加智能化的控制功能、更高的集成度、更强大的通信能力等。因此，我们需要不断学习和探索，不断提升设计水平和创新能力，为推动工业自动化的发展贡献力量。

通过以上对控制柜优化设计的探讨，我们可以看出，这是一个充满挑战和机遇的领域。只有不断追求卓越，才能在激烈的市场竞争中立于不败之地，为客户提供更优质的产品和服务。

合集下载

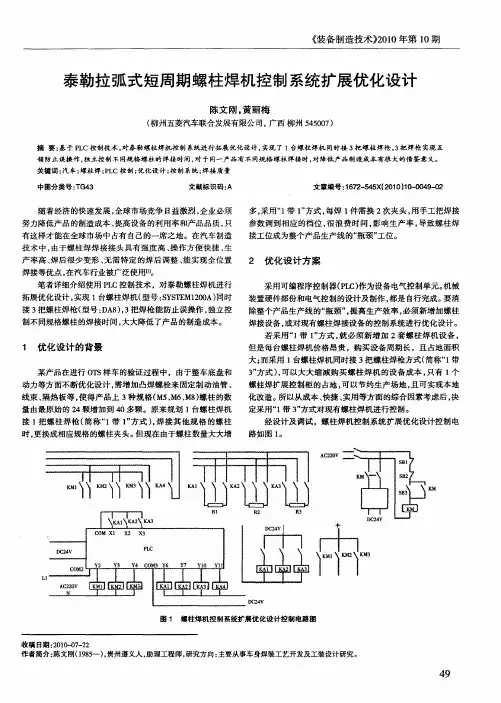

泰勒拉弧式短周期螺柱焊机控制系统扩展优化设计

泰勒拉弧式短周期螺柱焊机控制系统扩展优化设计

《装备制造技术）ｚｏｌｏ年第ｌ０期　

泰勒拉弧式短周期螺柱焊机控制系统扩展优化设计　

陈文刚，黄丽梅　

（柳州五菱汽车联合发展有限公司，广西柳州５４５００７）　

摘要：基于ＰＬＣ控制技术，对泰勒螺柱焊机控制系统进行拓展优化设计，实现了１台螺柱焊机同时接３把螺柱焊枪，３把焊枪实现互　

锁防止误操作，独立控制不同规格螺柱的焊接时间，对于同一产品有不同规格螺柱焊接时，对降低产品制造成本有很大的借鉴意义。　关键词：汽车；螺柱焊；ＰＬＣ控制；优化设计；控制系统；焊接质量　

中图分类号：ＴＧ４３　文献标识码：Ａ　

随着经济的快速发展，全球市场竞争日益激烈，企业必须　

努力降低产品的制造成本、提高设备的利用率和产品品质，只　

有这样才能在全球市场中占有自己的一席之地。在汽车制造　

技术中，由于螺柱焊焊接接头具有强度高、操作方便快捷、生　产率高、焊后很少变形、无需特定的焊后调整、能实现全位置　

焊接等优点，在汽车行业被广泛使用Ｉ１】。　

笔者详细介绍使用ＰＬＣ控制技术，对泰勒螺柱焊机进行　

拓展优化设计，实现１台螺柱焊机（型号：ＳＹＳＴＥＭ１２００Ａ）同时　

接３把螺柱焊枪（型号：ＤＡ８），３把焊枪能防止误操作，独立控　

制不同规格螺柱的焊接时间，大大降低了产品的制造成本。　

１　优化设计的背景　

某产品在进行ＯＴＳ样车的验证过程中，由于整车底盘和　

动力等方面不断优化设计，需增加凸焊螺栓来固定制动油管、　

线束、隔热板等，使得产品上３种规格（Ｍ５、ｈｉ６、Ｍ８）螺柱的数　量由最原始的２４颗增加到４０多颗。原来规划１台螺柱焊机　

接１把螺柱焊枪（简称“１带１”方式），焊接其他规格的螺柱　

时，更换成相应规格的螺柱夹头。但现在由于螺柱数量大大增　文章编号：１６７２－５４５Ｘ（２０１０）１０－－００４９－０２　

多，采用“１带１”方式，每焊１件需换２次夹头，用手工把焊接　

参数调到相应的档位，很浪费时间，影响生产率，导致螺柱焊　

接工位成为整个产品生产线的“瓶颈”工位。　

控制网优化设计

控制网优化设计

控制网优化设计

一、GPS卫星定位的基本原理

GPS定位时，把卫星看成是―飞行‖的已知控制点，利用测量的距离进行空间后方交会，便得到接收机的位置。卫星的瞬时坐标可以利用卫星的轨道参数计算。

二、在进行载波相位观测时，在不同观测时段，载波可以划分为哪几部分？

首次观测值00)(~Fr

后继量测值)()(~FrInt

通常表示为)()(~00FrIntNN

三、坐标系之间的转换过程

举例:WGS—84大地坐标系至80平面直角坐标系：

方法一：先将WGS—84大地坐标系转换成WGS—84空间直角坐标系，再将WGS—84大地坐标系，利用七参数（三个平移参数，三个旋转参数，一个尺度变换参数）转变成80空间直角坐标系，在将80空间直角坐标系转换成80大地坐标系，通过高斯投影，输入相应中央子午线经度L0，将其转换成80平面直角坐标系。

方法二; 通过高斯投影，输入相应中央子午线经度L0，先将WGS—84大地坐标系转换成WGS—84平面直角坐标系，再利用四参数（两个平移参数，一个旋转参数，一个缩放参数）将WGS—84平面直角坐标系转化成80平面直角坐标系。

四、GPS网数据处理的基本过程

1、数据传输

2、建立坐标系统

1）打开TGO软件，功能—Coordinate System Manager，进入坐标系统管理器。

2）增加椭球，输入椭球名称、长半轴、扁率

3）增加基准转换（Molodensky），创建新的基准转换组。

4）增加坐标系统组

5）选择投影方式：横轴墨卡托投影

6）文件保存退出

3 、新建项目

1）新建项目

2）选择模板(Metric米制单位模板).

3）改变坐标系统，选择需要的坐标系统。

4、导入静态观测数据(*.dat或RINEX)数据

1）文件/导入

2）修改测站名，天线高度，天线类型，测量方法。

5、处理Timeline

6、处理GPS基线

浅谈PLC控制系统的优化设计

浅谈PLC控制系统的优化设计

・１６・　轴承技术　２０１１年第１期　

浅谈ＰＬＣ控制系统的优化设计　

（实体保持器厂）　王德忍　

摘要：根据数年来实际工作中的经验，从ＰＬＣ控制系统的设计和编程两个方面，结合实际运　

用中碰到的问题为例，对ＰＬＣ控制系统的优化进行了分析。　

关键词：ＰＬＣ；梯形；图；接地；电磁干扰　

１　概述　

随着ＰＬＣ技术的不断成熟，各种应用指令　

的不断增加，ＰＬＣ控制技术已经成为当代实现　

工业自动化控制的主要手段之一。ＰＬＣ以可靠　

性高、抗干扰能力强、适应性强等特点广泛用　

于各种控制领域。由于ＰＬＣ采用梯形图进行　

编程时与继电器电路相当接近，越来越被广大　

工程技术人员所接受，用于组合机床的研发和　

旧机床的改造。但在实际应用中，由于设计中　

的不足造成设备故障甚至是ＰＬＣ硬件的损坏　

而给用户造成损失。那么如何构建一套完善　

的控制系统，具有合理的工程设计、简化的施　

工布线、优良的抗干扰能力、简易的使用维护，　

笔者将在ＰＬＣ控制系统的实际设计和应用过　

程中的一些教训经验进行总结整理成文以供　

有关人员参考。　

２　ＰＬＣ控制系统的设计原则及步骤　

２．１分析生产过程，绘制继电器控制流程图，　

请相关人员确认和审查，确定对控制系统要求　

的正确性。　

２．２确定ＰＬＣ的输入输出量，建立ＰＬＣ输入　

和输出量的接线图。　

２．３分析中间量、定时器、计数器及通信等信　

息，建立ＰＬＣ存储器的分配表，推导出每一个　

输出量、中间量及指令的动作和停止条件。　２．４合理选择ＰＬＣ的厂家及型号。主要是看　

它能否满足控制要求，再结合自身的实际情况　

选择生产厂家。　

２．５　进行软件设计，编写梯形图，然后调试　

ＰＬＣ，模拟控制现场环境。　

２．６设计与ＰＬＣ配套的外设如系统控制柜，　

走线模式；完善ＰＬＣ的外设电路，绘制电路原　

理图。　

３　编程中的思路及程序的优化　

３．１　ＰＬＣ编程的思路对整个系统使用起着举　

足轻重的作用，好的思路是在长期实践和实际　

应用中不断总结中形成的。但是有一点必须　

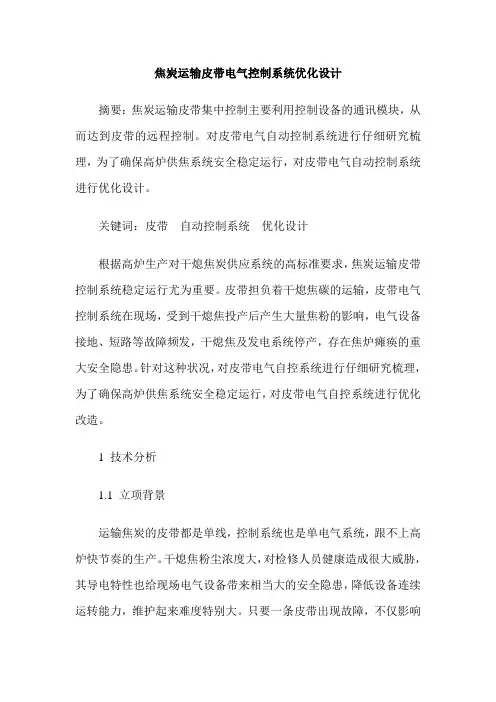

焦炭运输皮带电气控制系统优化设计

焦炭运输皮带电气控制系统优化设计

焦炭运输皮带电气控制系统优化设计

摘要：焦炭运输皮带集中控制主要利用控制设备的通讯模块，从而达到皮带的远程控制。对皮带电气自动控制系统进行仔细研究梳理，为了确保高炉供焦系统安全稳定运行，对皮带电气自动控制系统进行优化设计。

关键词：皮带 自动控制系统 优化设计

根据高炉生产对干熄焦炭供应系统的高标准要求，焦炭运输皮带控制系统稳定运行尤为重要。皮带担负着干熄焦碳的运输，皮带电气控制系统在现场，受到干熄焦投产后产生大量焦粉的影响，电气设备接地、短路等故障频发，干熄焦及发电系统停产，存在焦炉瘫痪的重大安全隐患。针对这种状况，对皮带电气自控系统进行仔细研究梳理，为了确保高炉供焦系统安全稳定运行，对皮带电气自控系统进行优化改造。
