冷冻式干燥机工作原理及作用

冷干机基础知识

一、基本介绍

1、定义

冷干机是冷冻式干燥机的简称，冷干机是引用新型技术，属于气动系统中的气源处理元件。

2、分类

水冷型冷干机

风冷型冷干机

3、主要参数

进气温度：℃

压缩机功率：KW

处理量：Nm3/min（标准大气压下立方米每分钟)

工作压力：Mpa(1psi=6.895kPa=0.0689476bar =0.006895MPa）

压缩空气标准处理系统图

二、冷干机工作原理 由空压机出来的压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温至2℃左右，在此露点，压缩空气中的大部分水已成液态被排出，将含水量极少的压缩空气进入吸附塔内，进一步干燥除水，最后低温的干燥压缩空气进入换热器，冷却高温湿空气，同时本身温度也升高，可防止压缩空气输送管路外壁结露，经升温后的压缩空气中取一小部分用作吸附剂的再生，提高再生效率，降低能耗。利用冷媒与压缩空气进行热交换，把压缩空气温度降到2～10℃范围的露点温度，使压缩空气中含水量趋于超饱和的状态，从而除去压缩空气中的水分（水蒸气成分）。

开机后冷媒经压缩机压缩由原来的低温低压状态变成高温高压的蒸气。高温高压的蒸气流入冷凝器及二次冷凝器，其热量通过热交换被冷却介质带走，温度下降，高温高压的蒸气因为冷凝变成了常温高压的液体。

常温高压的液体冷媒流过膨胀阀，因为膨胀阀的节流作用压力降低，使得冷媒变成常温低压的液体。

常温低压的液体进入蒸发器后，因为压力的降低液态冷媒沸腾蒸发变成低压低温的气体，冷媒蒸发时吸收了大量压缩空气的热量，使得压缩空气的温度下降达到干燥的目的。

蒸发后的低温低压冷媒蒸气，从压缩机的吸气口流回，被压缩压缩后排出进入下一循环。

1压缩机、2冷凝器、3节流阀、4蒸发器、5储液器、6气水分离器、7自动排水器、8前置冷却器、9压力表、10气枪、11干燥过滤器、12高低压保护开关、13热气旁通阀、14压缩空气进口、15干燥空气出口、16预冷回热器

我们之前和大家分享了很多关于干燥设备的一些系列产品，像闪蒸干燥机、沸腾干燥机、真空干燥机、喷雾干燥机、带式干燥机、一步制粒机以及盘式干燥机等等。那么分享了这么多以后有没有发现你自己对干燥机又了解多少呢？那么下面我们会介绍真空带式干燥机的特点以及细节，另外还会介绍干燥机的工作原理，因为这样能让大家对这些设备更加认识。

一、真空带式干燥机的特点：

1、真空带式干燥机可以进行每个时间段温度都是恒温进行加热主要是由于它所采用的控制阀以及数字控制技术

2、在运行过程中难免会发生一些物料会偏离中心位置，那么它自带一个纠偏系统，正好可以有效地解决这个问题

3、我们有时为了要与客户讲解可能需要打印报表，那么它有一个历史趋势界面就正好是为这一块服务的

4、另外机器运行时间比较长以后可能会发生一些小的或大的故障，那么这时我们要能及时地排查出来才行，那么这时我们可以借助它的信号报警界面，根据这个可以很清楚地知道解决方案是什么

那么上面这些是真空带式干燥机的另外几个特点，下面还将继续和大家来分享关于它的其他特点。

二、真空带式干燥机的特点细节

关于这种设备的的特点前面已经有了一些分析了，那么下面将继续和大家来分享关于它的一些其他细节。但它的特点有很多，今天先只分析前面几个特点的细节。

1、首先它的料带可以用来进行控制它的运行状态和它的运行速度

2、其次它的进料泵可以进行分别控制其运行状态与它的进料速度

3、真空带式干燥机可以进行速度调节

4、最后它的真空系统主要是采用多级的罗茨水环真空泵机组

这几个只是真空带式干燥机的前几个简单特点，以后我们会继续为大家一起来介绍它其方面的特点的。下面先来介绍一下干燥机的工作原理把，有助于大家对干燥设备的认识，包括对真空带式干燥机的哦。

三、干燥机的工作原理

通过之前我们的介绍，相信最简单的大家已经知道了，那么干燥机很多系列产品是如何工作的，那么你知道干燥机的工作原理是什么呢？今天主要就和大家一起走近干燥机，一起分享一下关于干燥机的工作原理。

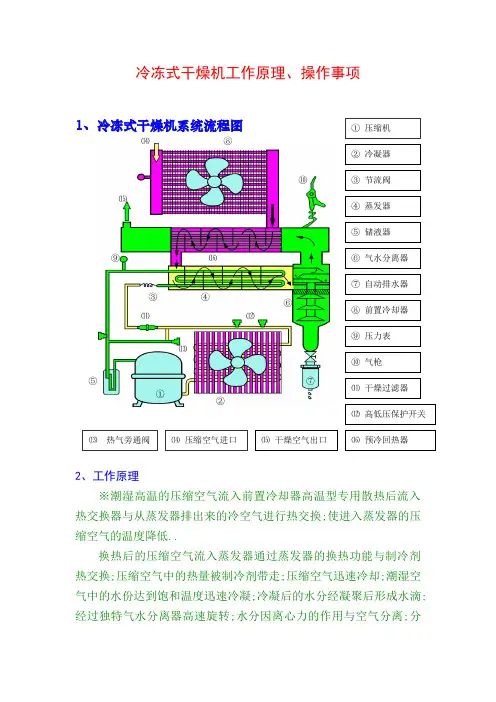

冷冻式干燥机工作原理、操作事项

1、冷冻式干燥机系统流程图

2、工作原理

※潮湿高温的压缩空气流入前置冷却器高温型专用散热后流入热交换器与从蒸发器排出来的冷空气进行热交换;使进入蒸发器的压缩空气的温度降低..

换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换;压缩空气中的热量被制冷剂带走;压缩空气迅速冷却;潮湿空气中的水份达到饱和温度迅速冷凝;冷凝后的水分经凝聚后形成水滴;经过独特气水分离器高速旋转;水分因离心力的作用与空气分离;分① 压缩机

⑨ 压力表

⑩ 气枪 ⑧ 前置冷却器 ⑥ 气水分离器 ⑤ 储液器 ④ 蒸发器 ② 冷凝器

③ 节流阀

⑦ 自动排水器

⒁ 压缩空气进口 ⒀ 热气旁通阀 ⑿ 高低压保护开关 ⑾ 干燥过滤器 ⑿

⑤ ④

⑾ ③

② ① ⑨

⑥ ⑩

⑦ ⑧

⒂ 干燥空气出口 ⒂

⒀ ⒁

⒃ 预冷回热器 ⒃ 离后水从自动排水阀处排出..经降温后的空气压力露点最低可达2℃..

降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换;经热交换的冷空气因吸收了入口空气的热量提升了温度;同时压缩空气还经过冷冻系统的二次冷凝器同行独有的设计与高温的冷媒再次热交换使出口的温度得到充分的加热;确保出口空气管路不结露..同时充分利用了出口空气的冷源;保证了机台冷冻系统的冷凝效果;确保了机台出口空气的质量..

3、机台主要仪表及主要控制开关说明

机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成..

①、空气压力表安装在仪表盘上;用于显示机台压缩空气的压力..表上由若干刻度组成;表内下方Mpa和中Kg/CM2代表的是压力的单位值..读取压力数值时; 观察表上指针对应的刻度值加上其相对的单位值即可..

②、冷媒低表安装在仪表盘上;用于显示冷冻系统的低压端的压力或温度;表上由若干刻度组成;读法与高压表相同..

冷冻式干燥机说明书

一、冷干机的工作原理

冷冻式干燥机是利用致冷剂气化需要大量热量的原理设计而成。通过致冷剂持续不断的挥发，从而不断地吸收热空气中的热量，降低其温度，使其中的水蒸气吸出。从而达到派除空气中水蒸气的目的。

二、冷干机的主要构成及作用

1.压缩机 降低温低压的制冷剂压缩成高温高压的气体。

2.冷凝器 通过高速流动的空气（风冷型）或冷凝水（水冷型）将高温高压制冷剂中的热量吹散，将其液化。

3.热力膨胀阀 截流液态制冷剂，调节其流量。稳定露点。

4.热气旁通阀 对于负荷不稳定的系统，空载时旁通部分高压，以稳定吸气压力和温度。

5.蒸发器 液态制冷机在此挥发，将空气冷却。

6.储液罐 储存液态制冷剂，确保挥发过程。

7.干燥过滤器 过滤吸收制冷剂中的水分和杂质。

8.预冷却器 利用冷却后的空气将热空气预先冷却，减轻系统负荷。

三、冷干机的工作过程

静态时，膨胀阀截流点前后的冷媒压力是一致的。压缩机工作时，吸气口从蒸发器吸收气态冷媒进行压缩，使得截流点后的压力迅速降低，高温高压的冷媒蒸汽经冷凝器液化，流经储叶罐后，经干燥过滤器过滤后流向膨胀阀，经截流后一部分液态冷媒进入蒸发器进行挥发，挥发后的蒸汽又被吸入压缩机从新压缩。如此反复，压缩机不停的工作，冷媒不停的进行液态与气态的转变，热空气中的热量就被不停的吸收，水分就不同的析出。从而达到干燥空气的目的。

四、冷干机的维护与保养

由于冷干机整个循环系统为全封闭焊接式结构，在无冷媒泄漏的情况下，冷干机的维护通常是指冷凝器和自动排水器的维护。

1.每日检查静态（10KG）及动态冷媒高压（15KG）低压（ 3KG）是否正常。

2.每周清洁机组及自动排水器。

3.每月吹扫风冷式冷凝器。

4.视冷凝水水质情况，每6个月至1年清洗水冷式冷凝器。
