单相电机工作原理

单相电机的正反转接线图及原理

--------------------------------------------------------------------------------

单相电机的正反转接线图及原理

单相电机有两个绕组：主绕组又称工作绕组或运行绕组，副绕组又称启动绕组，有的小负载单相电机这两个绕组完全一样，互相可以交换，但多数单相电机（带较大负载的农用电机）为了增大启动力矩，副绕组线圈细、匝数多、阻值大；副绕组与主绕组之间有一启动电容;只要交换两个绕组中的一个绕组的首尾接线就可反转,交换电源L/N是无效的。

当两绕组完全一样,电机可能是三端子接线，1,3为两绕组的公共接线端，接交流电源的L，

2/4端子之间联有启动电容， 如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图四接线;

图3：三端子单相电机[两绕组相同]

图四：四端子单相电机[两绕组相同]

农用单相电机的主/副绕组不一样，不能采用上面交换主/副绕组的做法，否则，会烧坏电机，一般应有四个端子:1/2为主绕组，3/4为副绕组，正转见图五:

图五

如果要反向转动，正确的做法是交换一个绕组的首尾接线，主副绕组的区分很简单，根据阻值就可判断出。

交流电机的旋转依靠电流产生的旋转磁场。三相电机流过的是相位互差120度的三相电流，能产生旋转磁场。而单相电机流过的单相电流不能产生旋转磁场，需要采取一定的方法使它产生旋转磁场，用电容就是方法之一，也是最常见的方法电容是用来分相的，目的是使两个绕组中的电流产生近于90度的相位差，以产生旋转磁场。三相电中，每两相之间的电流本身就有相位差，不用分相。

电容感应式电机有两个绕组，既启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来

双容单相电机工作原理

双容单相电机是一种将两个电容器与单相电源结合的电机。其工作原理如下：

1.起动阶段：当电机刚开始工作时，电容器C1的两端接通单相电源，开始被充电。同时，为了使电机启动，电容器C2的两端也接通电源。

2.感应阻力：当电容器C1充电到一定程度时，电容器C1与电源之间的电流开始减小。此时，电容器C2与电源相连的电流依然保持较大。

3.转子开始运转：由于电容器C2中通过的电流较大，产生的磁场效应会使转子开始转动。同时，电容器C2的两端之间的电流也会不断减少。

4.继续启动：当转子开始转动后，电容器C1接通的电流也开始减少。此时，电容器C2所接通的电流则进一步减少。这种情况下，电容器C1和C2之间产生的相位差使得电机保持启动。

5.工作状态：一旦电机启动并进入工作状态，电容器C2开始充电，而C1的电流保持较小。此时，电容器C2产生的磁场效应推动转子继续旋转。

总之，双容单相电机通过将两个电容器与单相电源相连，利用电容器充电产生的磁场效应使转子开始旋转，从而实现电机的工作。

单相电机绕组原理

单相电机绕组原理是指将绕组分布在电机的定子和转子上，以实现电能转换为机械能的过程。单相电机绕组通常由两个相位的线圈组成，即主线圈和辅助线圈。

主线圈是电机中的定子线圈，由大量绕组组成。当通电时，主线圈中会产生一个旋转磁场，它的频率与电源频率相同。这个旋转磁场会与转子上的永磁体或电流产生相互作用，从而使转子开始旋转。

辅助线圈是电机中的转子线圈，通常由少量绕组组成。它的作用是生成一个次要的磁场，这个磁场与主线圈中的旋转磁场相互作用，产生一个偏转磁场。这个偏转磁场使转子旋转起来，并帮助提高电机的起动力矩。

单相电机绕组原理的关键在于利用磁场的相互作用将电能转换为机械能。通过合理设计绕组的分布和布置方式，可以使得转子在旋转时稳定运行，并产生所需的输出功率。

总之，单相电机绕组原理是通过定子线圈和转子线圈之间的磁场相互作用，将电能转换为机械能的工作原理。这种原理的应用广泛，例如在家用电器、工业设备和交通工具等领域中都能看到单相电机的身影。

1

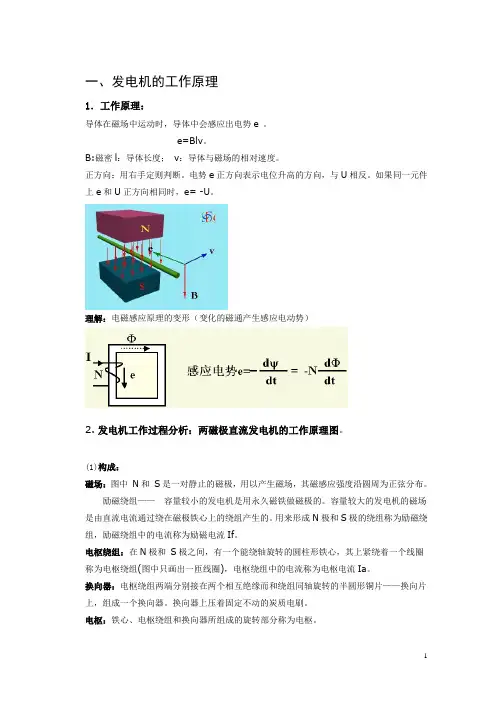

一、发电机的工作原理

1．工作原理：

导体在磁场中运动时，导体中会感应出电势e 。

e=Blv。

B:磁密l：导体长度； v：导体与磁场的相对速度。

正方向：用右手定则判断。电势e正方向表示电位升高的方向，与U相反。如果同一元件上e和U正方向相同时，e= -U。

理解：电磁感应原理的变形（变化的磁通产生感应电动势）

2. 发电机工作过程分析：两磁极直流发电机的工作原理图。

(1)构成：

磁场：图中 N和 S是一对静止的磁极，用以产生磁场，其磁感应强度沿圆周为正弦分布。

励磁绕组—— 容量较小的发电机是用永久磁铁做磁极的。容量较大的发电机的磁场是由直流电流通过绕在磁极铁心上的绕组产生的。用来形成N极和S极的绕组称为励磁绕组，励磁绕组中的电流称为励磁电流If。

电枢绕组：在N极和 S极之间，有一个能绕轴旋转的圆柱形铁心，其上紧绕着一个线圈称为电枢绕组(图中只画出一匝线圈)，电枢绕组中的电流称为电枢电流Ia。

换向器：电枢绕组两端分别接在两个相互绝缘而和绕组同轴旋转的半圆形铜片——换向片上，组成一个换向器。换向器上压着固定不动的炭质电刷。

电枢：铁心、电枢绕组和换向器所组成的旋转部分称为电枢。

2

（2）工作过程：

P1：电动势产生

当电枢被原动机以恒速驱动，按逆时针方向转动时，用右手定则可以判定，线圈ab和cd边切割磁力线产生的感应电动势的方向，则在负载与线圈构成的回路中产生电流Ia，其方向与电动势方向相同。电流由电刷Ａ流出，由电刷Ｂ流回。

电动势与电流关系：同向

3 P2：换向

当电枢转到上图b所示位置时，ab边转到了S极下，cd边转到了N极下。这时线圈中感应电动势的方向发生了改变，但由于换向器随同一起旋转，使得电刷 A总是接触 N极下的导线，而电刷B总是接触S极下的导线，故电流仍由A流出 B流回，方向不变。

虽然有换向器的作用，将线圈内的交变电动势在两电刷间变换为方向不变的电动势，但它的大小仍然是脉动的。欲获得在方向和量值上均为恒定的电动势，则应把电枢铁心上的槽数和线圈匝数增多，同时换向器上的换向片数也要相应地增加。
