电磁兼容（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够正常工作，并且不对周围的其他设备或环境产生无法接受的干扰。电磁兼容原理与应用是研究电磁兼容问题的一门学科，它关注电磁辐射、电磁感应、电磁传输等现象，并通过设计、测试和调试等手段，确保电子设备在各种电磁环境下均能安全可靠地工作。

在现代社会中，电子设备无处不在，如手机、电视、电脑等。这些设备在工作过程中会产生电磁辐射，如果没有进行兼容设计，就会对其他设备产生干扰，导致通信中断、数据错误等问题，甚至对人体健康造成威胁。因此，电磁兼容问题的研究和应用变得至关重要。

电磁兼容的基本原理是电磁场的相互作用。电磁场是由电荷和电流所产生的，它具有电场和磁场两个方面的特性。当电子设备工作时，会产生电磁辐射，这些辐射会传播到周围空间中，与其他设备或环境相互作用。如果设备之间的电磁场相互干扰，就会导致电磁兼容问题。

为了解决电磁兼容问题，需要从以下几个方面进行考虑和应用。首先是电磁辐射控制，即减少设备产生的电磁辐射，采取屏蔽、滤波等措施，将辐射控制在一定范围内。其次是电磁感应抑制，即减少设备对外部电磁场的感应，采取屏蔽、隔离等措施，避免干扰其他设备或被外部干扰。再次是电磁传输优化，即通过合理布局电路、减小电磁耦合等手段，提高电磁传输的效率和可靠性。

电磁兼容的应用范围非常广泛。在电子产品设计中，需要考虑设备的电磁兼容性，以满足国际标准和法规的要求，确保产品能够顺利上市销售。在工业控制系统中，需要保证各个设备之间的电磁兼容性，以确保系统的稳定运行。在军事领域中，电磁兼容问题更是关系到国家安全，需要对军用设备进行严格的电磁兼容性测试和评估。

电磁兼容还与环境保护密切相关。电磁辐射对人体健康和生态环境都具有一定的影响，因此需要在电子设备设计和使用过程中，减少对环境的电磁污染。同时，电磁兼容也与电磁波安全有关，需要对电磁辐射进行监测和控制，保护公众的身体健康。

电磁兼容原理与应用是一门重要的学科，它研究电磁辐射、电磁感应、电磁传输等现象，以确保电子设备在各种电磁环境下均能安全可靠地工作。在现代社会中，电磁兼容问题的研究和应用具有重要的意义，它关系到设备的稳定性、产品的质量、人体健康和环境保护等方面。因此，我们应该加强对电磁兼容原理与应用的研究，提高电子设备的兼容性，推动电磁兼容技术的发展与应用。

合集下载

电磁兼容课程设计1

电磁兼容课程设计1

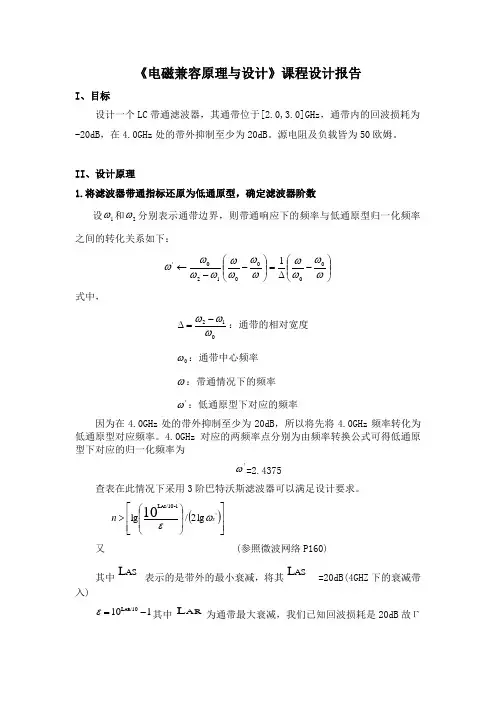

《电磁兼容原理与设计》课程设计报告

I、目标

设计一个LC带通滤波器，其通带位于[2.0,3.0]GHz，通带内的回波损耗为-20dB，在4.0GHz处的带外抑制至少为20dB。源电阻及负载皆为50欧姆。

II、设计原理

1.将滤波器带通指标还原为低通原型，确定滤波器阶数

设1和2分别表示通带边界，则带通响应下的频率与低通原型归一化频率之间的转化关系如下：

0000120'1

式中，

012：通带的相对宽度

0：通带中心频率

：带通情况下的频率

'：低通原型下对应的频率

因为在4.0GHz处的带外抑制至少为20dB，所以将先将4.0GHz频率转化为低通原型对应频率。4.0GHz对应的两频率点分别为由频率转换公式可得低通原型下对应的归一化频率为

'=2.4375

查表在此情况下采用3阶巴特沃斯滤波器可以满足设计要求。

又 '1-/10Llg2/lg10ASsn (参照微波网络P160)

其中ASL 表示的是带外的最小衰减，将其ASL =20dB(4GHZ下的衰减带入)

110/10LAR其中ARL为通带最大衰减，我们已知回波损耗是20dB故Γ=0.1。故衰减是指ARL=20*log（输出/输入）=0.9dB。

将'代入求得n=3 。同样采用3阶巴特沃斯滤波器可以满足设计要求。

2.确定低通滤波器原型和各个元件参数

低通滤波器原型电路如下：

图中各元件参数为：Rs=Rl=1Ω，C1=1.000F，L2=2.000H，C3=1.000F。

3.将低通滤波器原型变换为带通滤波器

带通滤波器元件是由频率变换中的串联电抗和并联电纳确定的。所以，

''00001kkkkkkCjLjLjLjLjjX

该式表明串联电感kL转换为串联LC电路，其元件值为

电磁兼容原理

电磁兼容原理

电磁兼容原理

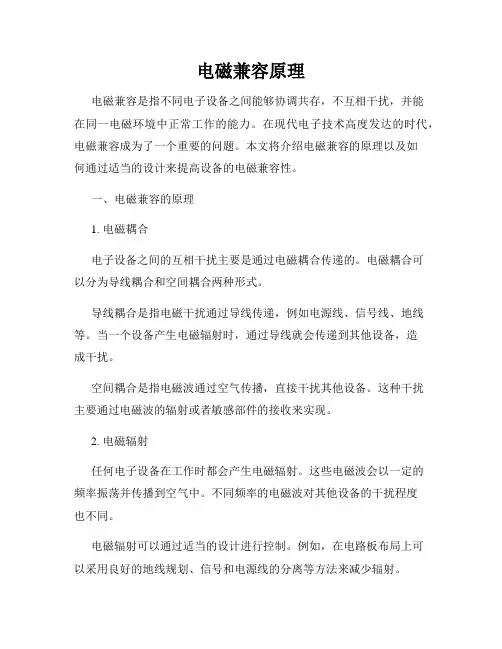

电磁兼容是指不同电子设备之间能够协调共存，不互相干扰，并能在同一电磁环境中正常工作的能力。在现代电子技术高度发达的时代，电磁兼容成为了一个重要的问题。本文将介绍电磁兼容的原理以及如何通过适当的设计来提高设备的电磁兼容性。

一、电磁兼容的原理

1. 电磁耦合

电子设备之间的互相干扰主要是通过电磁耦合传递的。电磁耦合可以分为导线耦合和空间耦合两种形式。

导线耦合是指电磁干扰通过导线传递，例如电源线、信号线、地线等。当一个设备产生电磁辐射时，通过导线就会传递到其他设备，造成干扰。

空间耦合是指电磁波通过空气传播，直接干扰其他设备。这种干扰主要通过电磁波的辐射或者敏感部件的接收来实现。

2. 电磁辐射

任何电子设备在工作时都会产生电磁辐射。这些电磁波会以一定的频率振荡并传播到空气中。不同频率的电磁波对其他设备的干扰程度也不同。

电磁辐射可以通过适当的设计进行控制。例如，在电路板布局上可以采用良好的地线规划、信号和电源线的分离等方法来减少辐射。 3. 电磁感应

电子设备在接收到其他设备的电磁波时也会产生干扰。这是因为电磁波产生的电场和磁场可以感应到设备中的导线、元器件等。

对于感应干扰，可以采取屏蔽、过滤等措施来减少干扰。例如，在信号线上可以添加屏蔽层，以减少外部电磁波对信号线的感应。

二、提高电磁兼容性的设计原则

1. 地线设计

良好的地线设计是提高电磁兼容性的重要手段。地线应该具有低的阻抗，以便将电磁干扰引流至地。同时，地线应该规划合理，避免形成地线回路，增加传导噪声的可能性。

2. 信号和电源线分离

在电路板布局设计中，将信号和电源线分离是减少电磁耦合的有效方法。信号线和电源线在布线时应尽量保持距离，并采用交错敷铜等技术来减少彼此之间的相互影响。

3. 屏蔽和过滤

对于敏感的信号线或电路，可以采用屏蔽或过滤器来减少外部电磁波的干扰。屏蔽层可以采用金属材料制作，对电磁波进行屏蔽。过滤器则可以针对特定频率的干扰进行滤波，以保证信号的准确传输。

单片机原理及应用第3章答案(第二版)

单片机原理及应用第3章答案(第二版)

·1· 第3章 AT89S51的指令系统

1．答：（1）错（2）错（3）对（4）错（5）错（6）错（7）错（8）对（9）错（10）对（11）对（12）错。

2．答：（A）对（B）对（C）错（D）错。

3．答：A，PC，DPTR。

4．答：只能使用直接寻址方式。

5．答：操作码，操作数，操作码。

6. 答：1031H。

7．答：程序，数据。

8．答：地址。

9．答：A的内容与B的内容互换。

10．答：（A）=50H，（SP）=50H，（51H）=30H，（52H）=50H，（PC）＝5030H

11．答：（A）ANL A，#87H

（B）ANL A，#0C3H

（C）ORL A，#0CH

12．答：（A）=0CBH。

13．答：（A）=00H，（R3）=0AAH。

14．答：（DPH）=3CH，（DPL）=5FH，（SP）=50H

·2· 15．答：（SP）=62H，（61H）=30H，（62H）=70H。

16．答： MOV R7，A

PUSH Acc

MOV A，B

MOVX @DPTR，A

17．答：（D）。

18．答：（C）。

19．答：基本型的51子系列单片机，由于其片内RAM的地址范围为00H—7FH，而80H—FFH为特殊功能寄存器区，而对特殊功能寄存器寻址，只能使用直接寻址方式。对片内RAM寻址，当使用寄存器间接寻址是采用R0或R1作为间接寻址的，因此R0或R1的内容不能超过7FH。

增强型的52子系列单片机，片内RAM的地址范围为00H—FFH，因此作为间接寻址寄存器的R0或R1的内容就不受限制。

电磁兼容原理、技术及应用部分课后答案 最新供参考版

电磁兼容原理、技术及应用部分课后答案 最新供参考版

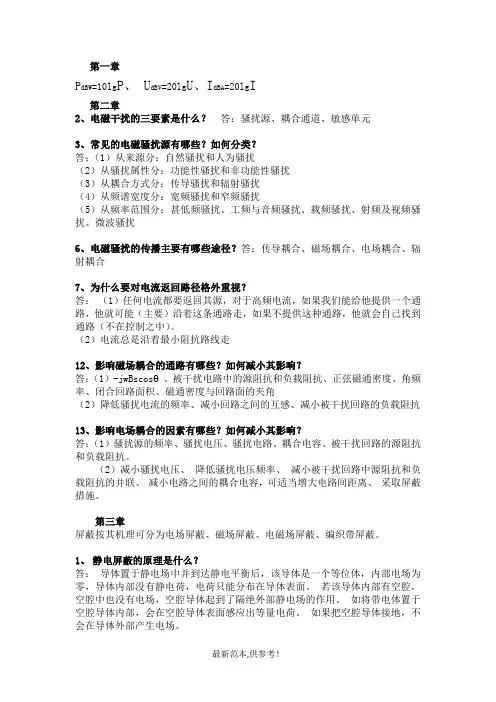

最新范本,供参考！ 第一章
