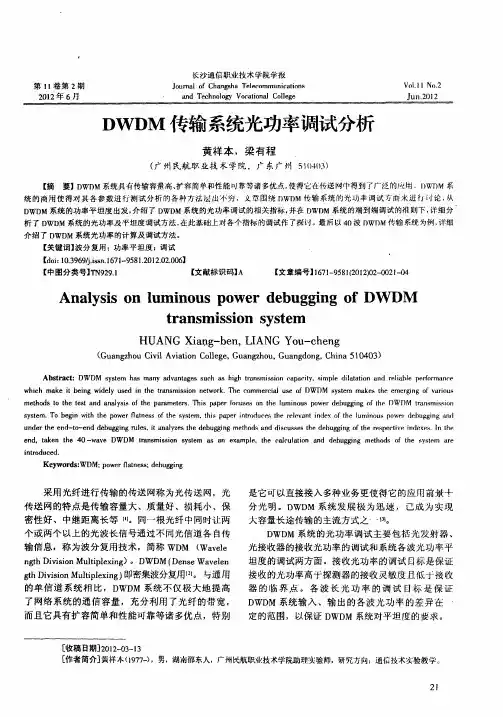

ＤＷＤＭ传输系统光功率调试分析
黄祥本，梁有程
（广州民航职业技术学院，广东广州５１０４０３）
【摘要】ＤＷＤＭ系统具有传输容量高、扩容简 和性能石Ｊ靠等诸多优点，使得它在传送Ｉ叫巾得到了广泛的ｌ电 Ｉ）ＷＤＭ系 统的商用使得对其各参数进，ｆＪ 测试分析的各利・方’法 出 穷，艾章围绕ＤＷＤＭ传输系统的光功率凋试方向水进 ｃ、ｆ论，从 ＤＷＤＭ系统的功率平坦度出发，介绍了ＤＷＤＭ系统的光功率调试的相关指标，并在ＤＷＤＭ系统的端到端调试的准则下。详细分 析了ＤＷＤＭ系统的光功率及平坦度调试方法，在此基础上对各个指标的调试作了探讨。最后以４０波ＤＷＤＭ传输系统为例，详细 介绍了ＤＷＤＭ系统光功率的计算及调试方法。 【关键词】波分复用：功率平坦度；调试 ［ｄｏｉ：１０．３９６９￣．ｉｓｓｎ．１６７１—９５８１．２０１２．０２．００６］ 【中图分类号］ＴＮ９２９．１ 【文献标识码】Ａ 【文章编号】１ ６７１—９５８ １ ｆ２０ Ｉ ２）０２—００２ ｌ一０４
Ａｎａｌｙｓｉｓ ｏｎ ｌｕｍｉｎｏｕｓ ｐｏｗｅｒ ｄｅｂｕｇｇｉｎｇ ｏｆ ＤＷＤＭ
ｔｒａｎｓｍｉｓｓｉｏｎ ｓｙｓｔｅｍ
ＨＵＡＮＧ Ｘｉａｔ￣ｇ—ｂｅｎ，ＬＩＡＮＧ Ｙｏｕ—ｃｈｅｎｇ
（Ｇｕａｎｇｚｈｏｕ Ｃｉｖｉｌ Ａｖｉａｔｉｏｎ Ｃｏｌｌｅｇｅ，Ｇｕａｎｇｚｈｏｕ，Ｇｕａｎｇｄｏｎｇ，Ｃｈｉｎａ ５ １ ０４０３）
Ａｂｓｔｒａｃｔ：ＤＷＤＭ ｓｙｓｔｅｍ ｈａｓ ｍａｎｙ ａｄｖａｎｔａｇｅｓ ｓｕｃｈ ａｓ；ｈｉｇｈ ｔｒａｎｓｍｉｓｓｉｏｎ ｃａｐａｃｉｔｙ ｓｉｍｐｌｅ ｄｉｌａｔａｔｉｏｎ ａｎｄ ｒｅｌｉａｂｌｅ ｐｅｒｆｏｒｍａｎｃｅ ｗｈｉｃｈ ｍａｋｅ ｉｔ ｂｅｉｎｇ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｔｈｅ ｔｒａｎｓｍｉｓｓｉｏｎ ｎｅｔｗｏｒｋ．Ｔｈｅ ｃｏｍｍｅｒｃｉ＇ａｌ ｕｓｅ ｏｔ’ＤＷＤＭ ｓｙｓｔｅｍ ｍａｋｅｓ ｔｈｅ ｅｍｅｌ‘ｇｉｎｇ ｏｆ ｖａｒｉｏｕｓ ｍｅｔｈｏｄｓ ｔｏ ｔｈｅ ｔｅｓｔ ａｎｄ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｐａｒａｍｅｔｅｒｓ．Ｔｈｉｓ ｐａｐｅｒ ｆｏｃｕｓｅｓ Ｏｆｆ ｔｈｅ ｌｕｍｉｎｏｕｓ ｐｏｗｅｒ’ｄｅｂｕｇｇｉｎｇ ｏｆ ｔｈｅ ＤＷＤＭ ｔｒａｎｓｍｉｓｓｉｏｎ ｓｙｓｔｅｍ．Ｔｏ ｂｅｇｉｎ ｗｉｔｈ ｔｈｅ ｐｏｗｅｒ ｆｌａｔｎｅｓｓ ｏｆ ｔｈｅ ｓｙｓｔｅｍ．ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｒｅｌｅｖａｎｔ ｉｎｄｅｘ ｏｆ ｔｈｅ ｌｕｍｉｎｏｕｓ ｐｏｗｅｌ‘ｄｅｂｕｇｇｉｎｇ ｉｌｎ（［ ｕｎｄｅｒ ｔｈｅ ｅｎｄ－ｔｏ－ｅｎｄ ｄｅｂｕｇｇｉｎｇ ｒｕｌｅｓ．ｉｔ ａｎａｌｙｚｅｓ ｔｈｅ ｄｅｂｕｇｇｉｎｇ ｍｅｔｈｏｄｓ ａｎｄ ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｄｅｂｕｇｇｉｎｇ ｏｆ ｔｈｅ ｒｅｓｐｅｃｔｉｖｅ ｉｎｄｅｘｅｓ．Ｉｎ ｔｈｅ ｅｎｄ，ｔａｋｅｎ ｔｈｅ ４０－ｗａｖｅ ＤＷＤＭ ｔｒａｎｓｍｉｓｓｉｏｎ ｓｙｓｔｅｍ ａｓ ａｎ ｅｘａｍｐｌｅ，ｔｈｅ ｃａｌｃｕｌａｔｉｏｎ ａｎｄ ｄｅｂｕｇｇｉｎｇ ｍｅｔｈｏｄｓ ｏｔ’ｔｈｅ ｓｙｓｔｅｍ ａｒｅ ｉｎｔｒｏｄｕｅｅｄ． Ｋｅｙｗｏｒｄｓ：ＷＤＭ；ｐｏｗｅｒ ｆｌａｔｎｅｓｓ；ｄｅｂｕｇｇｉｎｇ
wdm隔离度计算
摘要：
一、wdm 隔离度计算的背景和意义
1.wdm 技术简介
2.隔离度在 wdm 系统中的重要性
二、wdm 隔离度的定义和计算方法
1.隔离度的定义
2.隔离度的计算公式
3.计算中涉及到的参数及其意义
三、wdm 隔离度计算的实例分析
1.实例介绍
2.计算过程详解
3.结果分析
四、wdm 隔离度计算在实际应用中的意义
1.指导系统设计和优化
2.评估系统性能
3.对故障诊断和处理的帮助
正文：
随着光纤通信技术的不断发展，wavelength division multiplexing（wdm）技术已成为光纤网络中的关键技术之一。在 wdm 系统中，光信号的隔离度是一个重要的性能参数，它直接影响到系统的性能和稳定性。因此，准确地计算 wdm 隔离度对于评估和优化系统性能具有重要意义。
wdm 隔离度是指在多波长信号共存的情况下，各个波长信号之间的相互干扰程度。通常用信号之间的串扰来表示，单位为 db。wdm 隔离度的计算公式为：
isolation = 10 * log10 (Ps / Pc)
其中，Ps 表示源端光功率，Pc 表示串扰光功率。
在计算 wdm 隔离度时，需要知道各个波长信号的功率、信噪比等参数。此外，还需要了解光纤的损耗特性、光纤接头的损耗以及 wdm 器件的插入损耗等因素。通过这些参数，可以计算出系统的总损耗，从而得到 wdm 隔离度。
以一个简单的实例来说明 wdm 隔离度的计算过程。假设有一个 4 波长的 wdm 系统，各个波长的功率分别为：P1 = 10dBm，P2 = 10dBm，P3 =
10dBm，P4 = 10dBm。光纤的损耗为：L = 20dB/km。wdm器件的插入损耗为：L_wdm = 3dB。光纤接头的损耗为：L_connector = 1dB。信噪比为：SNR = 20dB。
wdm隔离度计算
摘要：
1.WDM 隔离度的概念
2.WDM 隔离度的计算方法
3.WDM 隔离度的重要性
4.WDM 隔离度的应用实例
正文：
一、WDM 隔离度的概念
WDM（Wavelength Division Multiplexing，波分复用）隔离度是指在
WDM 系统中，各个波长的光信号之间的干扰程度。WDM 系统是一种光通信技术，它利用光波长的不同将多路光信号进行复用，从而提高光纤的传输容量。在 WDM 系统中，隔离度是一个重要的性能参数，它直接影响到系统的传输质量和通信可靠性。
二、WDM 隔离度的计算方法
WDM 隔离度的计算方法通常有两种：一种是根据系统传输的损耗来计算，另一种是根据系统传输的信噪比来计算。
1.根据系统传输的损耗计算
WDM 隔离度可以通过计算各个波长之间的损耗差异来得到。损耗差异越小，隔离度就越高，系统的性能就越好。在实际应用中，损耗差异可以通过测量各个波长的输出功率来确定。
2.根据系统传输的信噪比计算
WDM 隔离度也可以通过计算各个波长之间的信噪比来得到。信噪比越高，隔离度就越高，系统的性能就越好。在实际应用中，信噪比可以通过测量各个波长的信号强度和噪声强度来确定。
三、WDM 隔离度的重要性
WDM 隔离度是 WDM 系统性能的一个重要参数，它直接影响到系统的传输质量和通信可靠性。高隔离度可以有效降低各个波长之间的干扰，提高系统的传输容量和通信效率。
四、WDM 隔离度的应用实例
WDM 隔离度在 WDM 光通信系统中有广泛的应用。例如，在 DWDM（Dense Wavelength Division Multiplexing，密集波分复用）系统中，由于波长之间的间隔很窄，WDM 隔离度对系统的性能影响尤为重要。此外，在
CWDM（Coarse Wavelength Division Multiplexing，粗波分复用）系统中，WDM 隔离度也是一个重要的性能参数。

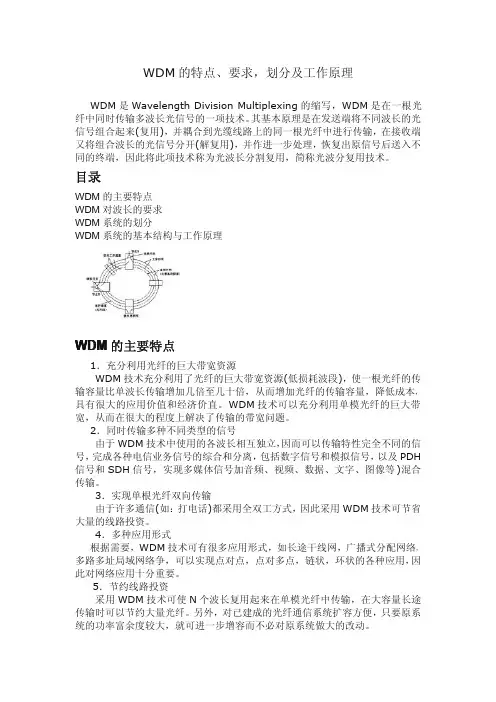

WDM的特点、要求，划分及工作原理
WDM是WavelengthDivisionMultiplexing的缩写，WDM是在一根光
纤中同时传输多波长光信号的一项技术。其基本原理是在发送端将不同波长的光
信号组合起来(复用)，并耦合到光缆线路上的同一根光纤中进行传输，在接收端
又将组合波长的光信号分开(解复用)，并作进一步处理，恢复出原信号后送入不
同的终端，因此将此项技术称为光波长分割复用，简称光波分复用技术。
目录
WDM的主要特点
WDM对波长的要求
WDM系统的划分
WDM系统的基本结构与工作原理
WDM的主要特点
1．充分利用光纤的巨大带宽资源
WDM技术充分利用了光纤的巨大带宽资源(低损耗波段)，使一根光纤的传
输容量比单波长传输增加几倍至几十倍，从而增加光纤的传输容量，降低成本，
具有很大的应用价值和经济价直。WDM技术可以充分利用单模光纤的巨大带
宽，从而在很大的程度上解决了传输的带宽问题。
2．同时传输多种不同类型的信号
由于WDM技术中使用的各波长相互独立，因而可以传输特性完全不同的信
号，完成各种电信业务信号的综合和分离，包括数字信号和模拟信号，以及PDH
信号和SDH信号，实现多媒体信号加音频、视频、数据、文字、图像等)混合
传输。
3．实现单根光纤双向传输
由于许多通信(如：打电话)都采用全双工方式，因此采用WDM技术可节省
大量的线路投资。
4．多种应用形式
根据需要，WDM技术可有很多应用形式，如长途干线网，广播式分配网络，
多路多址局域网络争，可以实现点对点，点对多点，链状，环状的各种应用，因
此对网络应用十分重要。
5．节约线路投资
采用WDM技术可使N个波长复用起来在单模光纤中传输，在大容量长途
传输时可以节约大量光纤。另外，对已建成的光纤通信系统扩容方便，只要原系
统的功率富余度较大，就可进一步增容而不必对原系统做大的改动。6．IP的传送通道
波分复用通道对数据格式是透明的，即与信号速率及电调制方式无关。在网
络扩充和发展中，是理想的扩容手段，也是引入宽带新业务(例如IP等)的方便
