波纹管补偿器

膨胀节习惯上也叫伸缩节,或波纹管补偿器，是利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。

膨胀节为补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。

由于它作为一种能自由伸缩的弹性补偿元件，工作可靠、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。

在容器上采用的膨胀节，有多种形式，就波的形状而言，以U形膨胀节应用得最为广泛，其次还有Ω形和C形等。

而在管道上采用的膨胀节就结构补偿而言，又有万能式、压力平衡式、铰链式以及万向接头式等。

弯管式膨胀节将管子弯成U形或其他形体（图1），并利用形体的弹性变形能力进行补偿的一种膨胀节。

它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大。

这种膨胀节广泛用于各种蒸汽管道和长管道上。

波纹管膨胀节波纹管膨胀节是用金属波纹管制成的一种膨胀节。

它能沿轴线方向伸缩，也允许少量弯曲。

图2为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。

为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。

另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。

这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。

波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。

随着波纹管生产技术水平的提高，这类膨胀节的应用范围正在扩大。

套管伸缩节套管伸缩节由能够作轴向相对运动的内外套管组成。

内外套管之间采用填料函密封。

使用时保持两端管子在一条轴线上移动。

在伸缩节的两端装设导向支架。

它的优点是对流体的流动摩擦阻力小，结构紧凑；缺点是密封性较差，对固定支架推力较大。

套管伸缩节主要用于水管道和低压蒸汽管道膨胀节标准标准编号:GB/T 12777-1999（新标准GB/T 12777-2008）膨胀节标准名称:金属波纹管膨胀节通用技术条件标准实施日期:2000-3-1 （新标准实施日期2009-02-01）颁布部门:国家质量技术监督局内容简介:本标准规定了金属波纹管膨胀节的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。

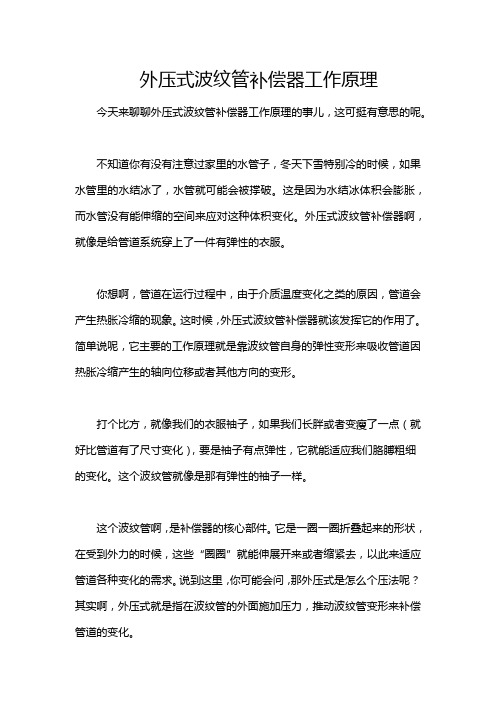

外压式波纹管补偿器工作原理今天来聊聊外压式波纹管补偿器工作原理的事儿，这可挺有意思的呢。

不知道你有没有注意过家里的水管子，冬天下雪特别冷的时候，如果水管里的水结冰了，水管就可能会被撑破。

这是因为水结冰体积会膨胀，而水管没有能伸缩的空间来应对这种体积变化。

外压式波纹管补偿器啊，就像是给管道系统穿上了一件有弹性的衣服。

你想啊，管道在运行过程中，由于介质温度变化之类的原因，管道会产生热胀冷缩的现象。

这时候，外压式波纹管补偿器就该发挥它的作用了。

简单说呢，它主要的工作原理就是靠波纹管自身的弹性变形来吸收管道因热胀冷缩产生的轴向位移或者其他方向的变形。

打个比方，就像我们的衣服袖子，如果我们长胖或者变瘦了一点（就好比管道有了尺寸变化），要是袖子有点弹性，它就能适应我们胳膊粗细的变化。

这个波纹管就像是那有弹性的袖子一样。

这个波纹管啊，是补偿器的核心部件。

它是一圈一圈折叠起来的形状，在受到外力的时候，这些“圈圈”就能伸展开来或者缩紧去，以此来适应管道各种变化的需求。

说到这里，你可能会问，那外压式是怎么个压法呢？其实啊，外压式就是指在波纹管的外面施加压力，推动波纹管变形来补偿管道的变化。

在实际应用里，比如说在供热管道的铺设过程中，冬天供热时管道里的热水会让管道膨胀，夏天不用的时候又会收缩，要是没有这个外压式波纹管补偿器，管道就很容易损坏。

有意思的是，我一开始也不太明白为啥叫外压式，毕竟这听起来有点抽象。

我是费了好一番功夫才搞懂。

咱们再说说一些注意事项。

在安装外压式波纹管补偿器的时候，可一定要按照规定的安装方向和安装方式来操作，不然很可能就不能很好地起到补偿的作用了。

而且呢，对决定补偿器规格选择的那些参数，都得仔细评估才行，像管道的热胀冷缩量就是关键中的关键。

延伸思考一下，随着现在科技不断发展，外压式波纹管补偿器是不是还能继续优化它的性能呢？比如让它的耐腐蚀性更强、适用的温度范围更广之类的。

这也给了相关工程师们更多的探索方向啊。

波纹管补偿器的分类
波纹管补偿器主要分为以下几类：
1. 轴向型波纹管补偿器：包括轴向型内压式波纹补偿器（TNY）、轴向型外压型波纹补偿器（TWY）、轴向型复式波纹补偿器（FS）、轴向型复式拉杆波纹补偿器（FSL）、轴向型无约束波纹补偿器（WY）、直管压力平衡型波纹补偿器（ZYP）、内外压力平衡型波纹补偿器（NP）和曲管拉力平衡型波纹补偿器（QYP）。

2. 拉杆型波纹管补偿器：由两个相同的波浪纹元器件、两个可与邻近管路、机器设备相互连接的对接（或法兰盘）及一个中间管，一组能承受力推动力构成的柔性构件。

3. 自由复式型波纹管补偿器：由两个相同的波浪纹元器件、两个可与邻近管路、机器设备相互连接的对接（或法兰盘）及一个中间管构成的柔性构件。

此外，还有一些其他类型的波纹管补偿器，具体分类可能因应用和制造工艺的不同而有所差异。

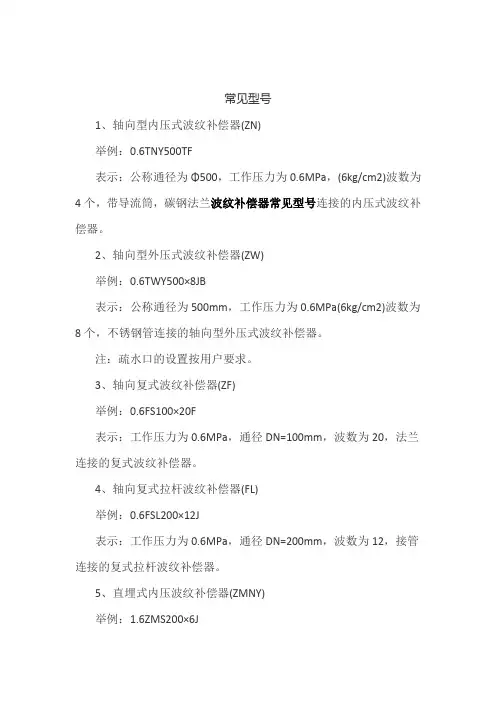

常见型号1、轴向型内压式波纹补偿器(ZN)举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰波纹补偿器常见型号连接的内压式波纹补偿器。

2、轴向型外压式波纹补偿器(ZW)举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。

注：疏水口的设置按用户要求。

3、轴向复式波纹补偿器(ZF)举例：0.6FS100×20F表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。

4、轴向复式拉杆波纹补偿器(FL)举例：0.6FSL200×12J表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。

5、直埋式内压波纹补偿器(ZMNY)举例：1.6ZMS200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。

6、万向铰链波纹补偿器(WJ)举例：0.6WJY500×4F表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。

7、直管压力平衡式波纹补偿器（ZP）举例：0.6ZYP500×8/6－JB表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

8、曲管压力平衡式波纹补偿器示例：0.25QYP700×8/4JB表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器9、内外压力平衡式波纹补偿器(NP)举例：1.6NP200*8j表示：工作压力为1.6Mpa，通径DN=200mm，波数为8，接管连接的内外压平衡式波纹补偿器。

波纹补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

常见型号有：1、轴向型内压式波纹补偿器(ZN)举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

2、轴向型外压式波纹补偿器(ZW)举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。

注：疏水口的设置按用户要求。

3、轴向复式波纹补偿器(ZF)举例：0.6FS100×20F表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。

4、轴向复式拉杆波纹补偿器(FL)举例：0.6FSL200×12J表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。

5、直埋式内压波纹补偿器(ZMNY)举例：1.6ZMS200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。

6、万向铰链波纹补偿器(WJ)举例：0.6WJY500×4F表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。

7、直管压力平衡式波纹补偿器（ZP）举例：0.6ZYP500×8/6－JB表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

8、曲管压力平衡式波纹补偿器示例：0.25QYP700×8/4JB表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器中泰管道设备有限公司是一家专注于管道构件产品研究，生产以及销售为一体的创新企业。

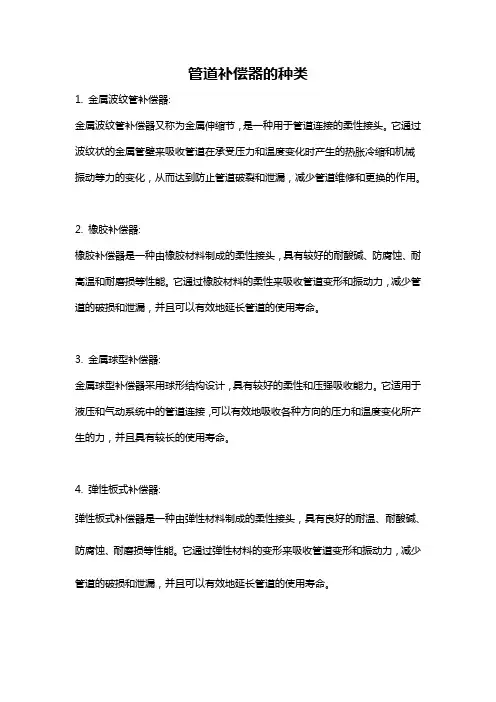

管道补偿器的种类
1. 金属波纹管补偿器:
金属波纹管补偿器又称为金属伸缩节，是一种用于管道连接的柔性接头。

它通过波纹状的金属管壁来吸收管道在承受压力和温度变化时产生的热胀冷缩和机械振动等力的变化，从而达到防止管道破裂和泄漏，减少管道维修和更换的作用。

2. 橡胶补偿器:
橡胶补偿器是一种由橡胶材料制成的柔性接头，具有较好的耐酸碱、防腐蚀、耐高温和耐磨损等性能。

它通过橡胶材料的柔性来吸收管道变形和振动力，减少管道的破损和泄漏，并且可以有效地延长管道的使用寿命。

3. 金属球型补偿器:
金属球型补偿器采用球形结构设计，具有较好的柔性和压强吸收能力。

它适用于液压和气动系统中的管道连接，可以有效地吸收各种方向的压力和温度变化所产生的力，并且具有较长的使用寿命。

4. 弹性板式补偿器:
弹性板式补偿器是一种由弹性材料制成的柔性接头，具有良好的耐温、耐酸碱、防腐蚀、耐磨损等性能。

它通过弹性材料的变形来吸收管道变形和振动力，减少管道的破损和泄漏，并且可以有效地延长管道的使用寿命。

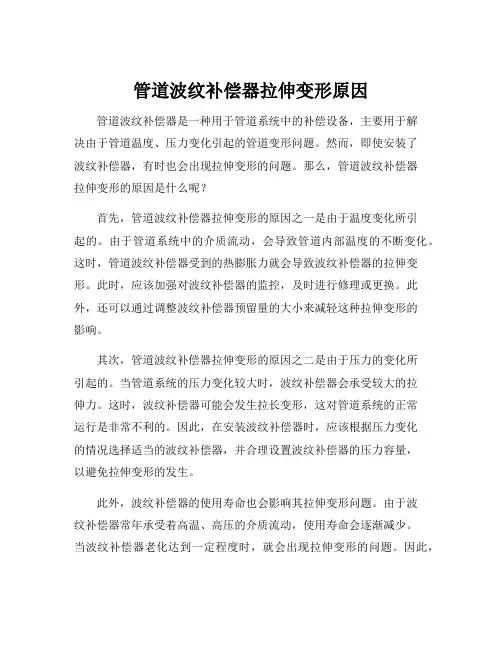

管道波纹补偿器拉伸变形原因管道波纹补偿器是一种用于管道系统中的补偿设备，主要用于解决由于管道温度、压力变化引起的管道变形问题。

然而，即使安装了波纹补偿器，有时也会出现拉伸变形的问题。

那么，管道波纹补偿器拉伸变形的原因是什么呢？首先，管道波纹补偿器拉伸变形的原因之一是由于温度变化所引起的。

由于管道系统中的介质流动，会导致管道内部温度的不断变化。

这时，管道波纹补偿器受到的热膨胀力就会导致波纹补偿器的拉伸变形。

此时，应该加强对波纹补偿器的监控，及时进行修理或更换。

此外，还可以通过调整波纹补偿器预留量的大小来减轻这种拉伸变形的影响。

其次，管道波纹补偿器拉伸变形的原因之二是由于压力的变化所引起的。

当管道系统的压力变化较大时，波纹补偿器会承受较大的拉伸力。

这时，波纹补偿器可能会发生拉长变形，这对管道系统的正常运行是非常不利的。

因此，在安装波纹补偿器时，应该根据压力变化的情况选择适当的波纹补偿器，并合理设置波纹补偿器的压力容量，以避免拉伸变形的发生。

此外，波纹补偿器的使用寿命也会影响其拉伸变形问题。

由于波纹补偿器常年承受着高温、高压的介质流动，使用寿命会逐渐减少。

当波纹补偿器老化达到一定程度时，就会出现拉伸变形的问题。

因此，在使用过程中，应该定期检查波纹补偿器的使用情况，并根据实际情况及时进行更换或修理，以保证管道系统的正常运行。

总之，管道波纹补偿器拉伸变形是由多种因素所引起的，但主要是由于温度变化和压力变化所导致的。

为了解决这个问题，我们应该加强对管道系统和波纹补偿器的监控，及时发现并解决相关问题，以确保管道系统的正常运行。

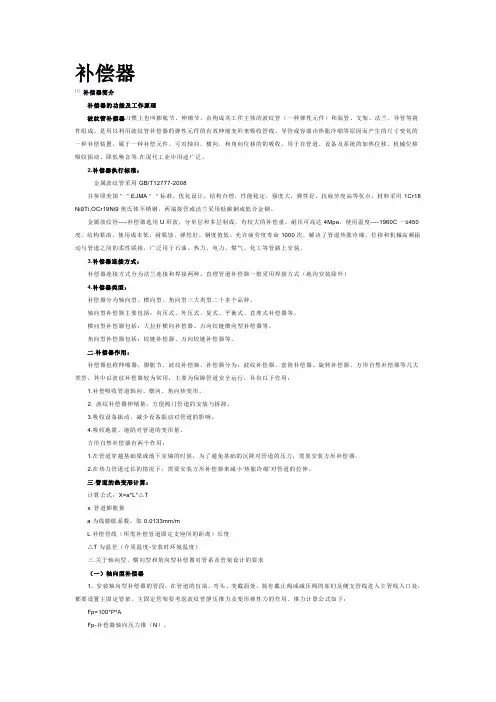

补偿器[1]补偿器简介补偿器的功能及工作原理波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。

2.补偿器执行标准：金属波纹管采用GB/T12777-2008并参照美国＂＂EJMA＂＂标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18 Ni9Ti,OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。

金属波纹管----补偿器选用U形波，分单层和多层制成，有较大的补偿量，耐压可高达4Mpa，使用温度----1960C一≤450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。

3.补偿器连接方式：补偿器连接方式分为法兰连接和焊接两种。

直埋管道补偿器一般采用焊接方式（地沟安装除外）4.补偿器类型：补偿器分为轴向型、横向型、角向型三大类型二十多个品种。

轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。

横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。

角向型补偿器包括：铰链补偿器、万向铰链补偿器等。

二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。

补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。

2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

3.吸收设备振动，减少设备振动对管道的影响。

法兰式波纹管补偿器的安装及操作步骤随着工业领域的快速发展，越来越多的机械设备被广泛应用于生产生活中，其中包括许多管道设备。

然而随着管道的使用时间加长，有些管道在运行过程中难免会产生一些形变、位移和振动等问题，这些问题的解决不仅影响管道的稳定运行，而且还会影响生产工艺和工作效率。

为此，工程师们开始研究一些具有可靠性和耐用性的管道连接装置来解决这些问题。

法兰式波纹管补偿器由于其杰出的性能和使用方便，成为了解决管道问题的一种有效方法，它能够使管道系统的位移、变形和振动等问题得到缓解。

本文将详细介绍法兰式波纹管补偿器的安装及操作步骤。

安装步骤：1. 确认补偿器的型号、规格和数量，并清理补偿器表面和管道连接面，将补偿器放置于管道上。

2. 用法兰和螺栓将补偿器和管道固定好，并在螺栓上加紧密封垫片，确保管道能够紧密连接。

安装完毕后，检查一遍所有连接螺栓的紧固度。

3. 安装过程中，应当避免对法兰壳体造成冲击，防止影响其正常使用，同时要确保法兰的密封性能好。

操作步骤：1. 补偿器的温度和压力等级必须要与管道相适应，使用时应禁止超过规定的使用温度和压力范围。

2. 在使用时，如果发现补偿器出现泄漏等异常情况，应立即停止使用，检查并及时维修。

3. 在使用过程中，应尽量避免对补偿器的细节部位进行人为损坏，如管螺栓、管法兰的接口等，以免影响补偿器的正常工作。

4. 定期检查补偿器的工作情况，防止出现管道漏水、损坏等情况，提高补偿器的使用寿命。

总之，法兰式波纹管补偿器是一种非常实用的管道连接装置，可以有效的缓解管道在运作过程中产生的问题，同时使用方便、效果显著。

因此，在使用法兰式波纹管补偿器时，要遵循正确的安装和操作方法，并定期进行维护，保证补偿器的正常工作。

如何计算波纹补偿器的补偿量？计算公式：X=a·L·△T x 管道膨胀量 a为线膨胀系数，取0.0133mm/m L 补偿管线（所需补偿管道固定支座间的距离）长度△T为温差（介质温度-安装时环境温度）补偿器安装和使用要求：1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、然弯补偿热伸缩，直线段过长则应设置补偿器。

补偿器型式、规格、位置应符合设计要求，并按有、与补偿器波纹管接触的保温材料应不含氯。

11、补偿器设置距离：热水供应管道应尽量利用自关规定进行预拉伸。

不锈钢波纹补偿器采用的国家标准不锈钢波纹管采用GB/T12777-91, 并参照美国＂EJMA＂标准，优化设计,结构合理,性能稳定,强度大,弹性好,抗疲劳度高等优点。

不锈钢波纹管连接方式分为法兰连接、焊接、丝扣连接、快速接头连接，小口径金属软管一般采用丝扣和快速接头连接，较大口径一般采用法兰连接和焊接接；材料采用OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。

波纹补偿器的安装规范泊头嘉宏补偿器厂家是一家有着多年生产经验的实体厂家，对于补偿器方面的专业知识十分了解。

最近市面上有网友提出补偿器应该间隔几米安装的疑惑，那么今天将由泊头嘉宏补偿器厂家为大家解答疑惑，希望此文对各位读者有所帮助。

波纹补偿器安装距离指的就是在管道设置中波纹补偿器多少米安装一个?这个是需要根据波纹补偿器的补偿量来确定的，通过波纹补偿器的补偿量的计算公式来计算出波纹补偿器的补偿量，然后计算管道的热变形来确定波纹补偿器的安装距离。

波纹管补偿器的计算应从以下几方面着手:1.管道热伸长量的计算管道热伸长量的大小与管材的种类、管段的长度及温差数值有关,一般用式(4)计算:ΔX=α(t1- t2)L (4)式中:ΔX———管道的热伸长量,mm;α———钢管的线膨胀系数,mm/(m·℃);t1———管内介质的最高工作温度,℃;t2———管道安装时的温度,℃;L———管道计算长度,m。

计算管道热伸长量是为了确定补偿器的所需补偿量,或验算管道因热伸长而产生的压缩应力,所以对于管道的热伸长量应计算其最大值,即取冷态安装条件的最低温度和热态运行条件的最高温度之间的最大温差。

由于管网安装的气候条件差异很大,因此t2不应有统一的取值,应根据当时的气候条件和施工环境确定适当的管道安装温度。

2.管道轴向推力的计算安装轴向型补偿器的管道轴向推力Fx按式(5)计算:Fx=Fp+ Fm+ Fs (5)式中:Fp———内压力产生的推力,N;Fs———波纹管补偿的弹性反力,N;Fm———管道活动支架的摩擦力,N。

计算固定支架推力时,应按管道的具体敷设方式,参考公式(5)按支架两侧管道推力的合力计算。

3.管道的热变形计算计算公式：X=a·L·△Tx管道膨胀量a为线膨胀系数，取0.03mm/mL补偿管线(所需补偿管道固定支座间的距离)长度△T为温差(介质温度-安装时环境温度)先计算整个管道的补偿量，然后确定单个补偿器的补偿量，整个管道补偿量÷单个波纹补偿器补偿量=补偿器个数。

怎么计算波纹补偿器的补偿量？计算公式：X=a·L·△T x 管道膨胀量 a为线膨胀系数，取0.0133mm/m L 补偿管线（所需补偿管道固定支座间的距离）长度△T为温差（介质温度安装时环境温度）补偿器安装和使用要求：1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、然弯补偿热伸缩，直线段过长则应设置补偿器。

补偿器型式、规格、位置应符合设计要求，并按有、与补偿器波纹管接触的保温材料应不含氯。

11、补偿器设置距离：热水供应管道应尽量利用自关规定进行预拉伸。

不锈钢波纹补偿器采用的国家标准不锈钢波纹管采用GB/T12777-91, 并参照美国＂EJMA＂标准，优化设计,结构合理,性能稳定,强度大,弹性好,抗疲劳度高等优点。

不锈钢波纹管连接方式分为法兰连接、焊接、丝扣连接、快速接头连接，小口径金属软管一般采用丝扣和快速接头连接，较大口径一般采用法兰连接和焊接接；材料采用OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。

波纹管补偿器技术规范书综合采购编号:GHPE-XLRW-CL-08 华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书采购单位:西安大唐电力设计研究院有限公司设计单位:南京苏夏工程设计有限公司2012年03月华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书目录技术规范 ..................................................................... .......................................... 4 附录一供货范围 ..................................................................... .......................... 10 附录二技术差异表 ..................................................................... .................... 12 附录三技术资料及交付进度...................................................................... ...... 13 附录四设备监造、检验和性能验收试验 ........................................................ 15 附录五技术服务和联络 ..................................................................... .............. 18 附录五技术服务和联络 ..................................................................... .............. 18 附录六分包与外购 ..................................................................... .................... 21 附录七包装、运输及储存 ..................................................................... .......... 22 附录八大(部)件情况 ..................................................................... .............. 23 附录九运行维护手册 ..................................................................... .................. 24 附录十卖方需要说明的其他技术问题 (25)2华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书说明:a、为方便阅读比较，报价文件条目号应按采购文件列出。

波纹管补偿器波纹管补偿器简介：波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。

波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。

其作用可以起到：1.补偿吸收管道轴向、横向、角向热变形。

2.吸收设备振动，减少设备振动对管道的影响。

3.吸收地震、地陷对管道的变形量。

[补偿器]波纹膨胀节通用技术说明1.1 波纹膨胀节(补偿器)基本参数1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa﹑1.0MPa﹑1.6MPa ﹑2.5MPa四个等级。

用作常压管道附件时设计压力为0.25MPa,用作内燃机排气管道复件时设计压力为0.05MPa﹑0.1MPa.1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。

其他用途时设计温度为300℃。

1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000次,3000 次三个等级。

安全系数≥10。

1.2 波纹膨胀节(补偿器)选用材料1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1名称牌号允许使用温度范围℃ 标准号相当日本牌号奥氏体不锈钢0Cr18Ni10Ti ﹣196～600 SUS321 0Cr17Ni12M O 2 ﹣196～450 SUS316 0Cr18Ni9 ﹣196～250 GB/T4237GB/T3280SUS304 00Cr19Ni10 ﹣200～425 SUS304L 00Cr17Ni14M O 2 ﹣200～450 SUS316L耐蚀合金NS111 ﹣196～800 GB/T15010 FN-2 ﹣196～900 GB1330名称钢号允许使用温度范围℃ 标准号无逢钢管102020G≤475℃GB/T8163GB9948GB6479波纹膨胀节稳定性包括柱失稳，平面失稳定，外压周向稳定性均经理论校核及长期实践考验，安全可靠。
