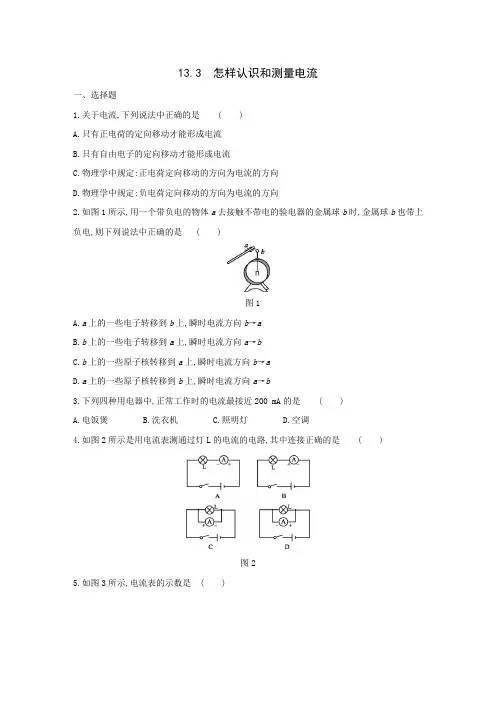

13.3 怎样认识和测量电流

一、选择题

1.关于电流,下列说法中正确的是 ( )

A.只有正电荷的定向移动才能形成电流

B.只有自由电子的定向移动才能形成电流

C.物理学中规定:正电荷定向移动的方向为电流的方向

D.物理学中规定:负电荷定向移动的方向为电流的方向

2.如图1所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电,则下列说法中正确的是 ( )

图1

A.a上的一些电子转移到b上,瞬时电流方向b→a

B.b上的一些电子转移到a上,瞬时电流方向a→b

C.b上的一些原子核转移到a上,瞬时电流方向b→a

D.a上的一些原子核转移到b上,瞬时电流方向a→b

3.下列四种用电器中,正常工作时的电流最接近200 mA的是 ( )

A.电饭煲 B.洗衣机 C.照明灯 D.空调

4.如图2所示是用电流表测通过灯L的电流的电路,其中连接正确的是 ( )

图2

5.如图3所示,电流表的示数是 ( )

图3

A.0.3 A

B.1.5 A

C.可能是0.3 A,也可能是1.5 A

D.可能是1.5 A,也可能是0.25 A

6.如图4所示的电路中,闭合开关,电流表测量的是 ( )

图4

A.通过灯L1的电流

B.通过灯L2的电流

C.通过灯L1和灯L2的电流之和

D.电源供给电路的总电流

7.一学生使用电流表时,不小心将电流表的正、负接线柱接反了,那么会出现的情况是 ( )

A.电流表的指针转过的角度变小了

B.电流表的指针不动

C.电流表的指针转过的角度变大了,电流表可能损坏

D.电流表的指针反向偏转

8.某同学在使用电流表时,估计待测电路中的电流应选用0~0.6 A的量程,但他误用0~3 A的量程来测量,这样做的结果是 ( )

A.指针摆动角度大,会损坏电流表

B.指针摆动角度小,会损坏电流表

C.指针摆动角度小,读数比较准确

D.指针摆动角度小,读数不够准确

《测量电压》同步练习

1.经验表明，对人体安全的电压不能高于 (

)

A.12 V B.36 V

C.220 V D.380 V

2.如图所示的电路中，闭合开关S后，电压表V1的示数为8 V，电压表V2的示数为3 V，那么电灯L1两端的电压是 ( )

A.8 V B.5 V C.3 V D.无法确定

3.两个灯并联在电路中，其中一个灯比较亮，另一个灯比较暗，则它们两端的电压 ( )

A.相等 B.亮的灯两端电压高

C.暗的灯两端电压低 D.无法确定

4.在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是 ( )

A.一定是串联的 B.一定是并联的

C.串联、并联都有可能 D.串联、并联都不能实现

5.小明同学按照图中所示的电路研究“串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是 ( )

A.L1断路 B.L1短路 C.L2断路 D.L2短路

6.如图所示电压表，若选0～3 V的量程，读数为 V；若选0～15 V的量程，读数为 V。 ◆ 选择题

◆ 填空题 7.如图所示是某同学探究串联电路电压规律的实验电路图，试分别指出在这个电路中，总电压是 V，L1两端的电压是 V，L2两端的电压是 V。

8.图中电源电压保持不变，当开关S1断开，S2接通时，电压表示数为4.5 V。当开关S1接通，S2断开时，电压表示数为3 V。则灯泡L1、L2两端的电压分别是 。

精品K12教育教学资料

精品K12教育教学资料 13.5 怎样认识和测量电压

知识点 1 电压

1．下列有关电压的说法正确的是( )

A．有电压一定有电流

B．电压使电源的正极吸引负电荷、负极吸引正电荷

C．电源是提供电压的装置

D．要获得电压必须有电流

2．完成下列单位换算：

(1)500 μV＝________mV＝________V；

(2)36 V＝________mV＝________kV.

3．我国家庭电路的供电电压是________V；不高于________V的电压对人体才是安全的．一节普通干电池的电压为________V.

知识点 2 电压表的连接

4．下面关于电压表的使用规则，不正确的是( )

A．电压表可以直接接到电源两极

B．电流应从“＋”接线柱流进，“－”接线柱流出

C．电压表要与用电器串联接入电路

D．必须正确选择电压表量程

5．如图13－5－1所示，能正确地测出小灯泡L1两端电压的电路是( )

图13－5－1

图13－5－2

6．小明用电压表测电压时，电压表接线柱的接法如图13－5－2所示，下面是同组同学的看法，其中正确的看法是( )

A．该电压表的测量范围是3～15 V

B．该电压表可以测出电压值

C．该电压表没有正接线柱 精品K12教育教学资料

精品K12教育教学资料 D．该电压表不能测出电压值

7．在测量某电路两端的电压时，电压值不知道，则在“－”“3” 和“15”三个接线柱中，最好应选用____________两个接线柱与所测的电路______联进行试触，并且让电流从________接线柱流入．

8．灯L1和L2串联，先用电压表测灯L1两端的电压，如图13－5－3所示，再测L2两端的电压时，只将电压表接A的一端改接到C，这种接法________(选填“正确”或“不正确”)，理由是________________________________________________________________________

13.5 怎样认识和测量电压 同步练习

一、单选题

1．如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是

A．电压表测2R两端电压 B．1R、2R组成并联电路

C．若开关断开，电压表示数为0 D．1R、2R电阻之比2：1

2．如图所示,将手机充电器插人家庭电路插座中,即可为手机充电．充电器为手机充电时的输出电压约为

A．1.5V B．5V C．l10V D．220V

3．如图所示，闭合开关后两灯均能发光，则

A．甲为电流表，乙为电压表

B．甲为电压表，乙为电流表

C．甲、乙均为电流表 D．甲、乙均为电压表

4．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）

A．a为电流表，b为电流表 B．a为电压表，b为电流表

C．a为电流表，b为电压表 D．a为电压表，b为电压表

5．如图所示，一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（ ）

A．电流表和电压表都烧坏 B．电流表和电压表都不烧坏

C．电流表烧坏，电压表正常 D．电压表烧坏，电流表正常

6．如图所示，闭合开关S后，两盏灯都不发光，电压表指针无偏转，已知电源、开关和导线均完好并连接良好，则电路的故障可能是（ ） A．L1断路

B．L1短路

C．L2断路

D．L2短路

7．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是

A．电流表测量干路中的电流

B．电压表不能测量L1两端的电压

C．取下L1时，L2正常发光

D．只断开开关S2时，电压表有示数

8．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是

A．甲、乙、丙都是电流表

B．甲、乙、丙都是电压表

C．甲、乙是电压表,丙是电流表
