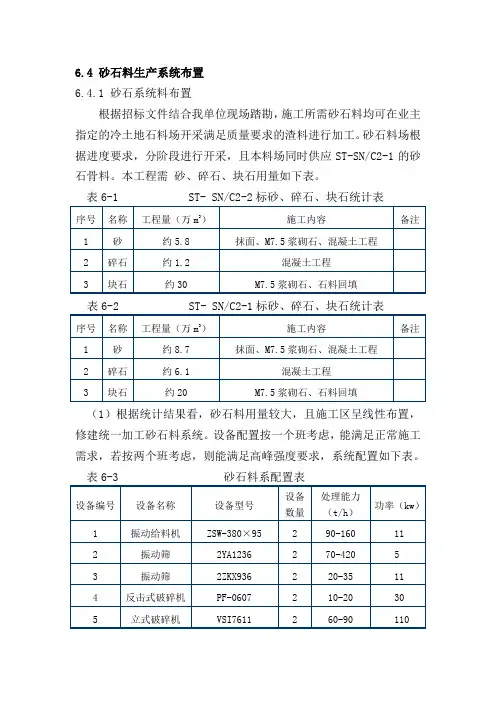

6.4 砂石料生产系统布置

6.4.1 砂石系统料布置

根据招标文件结合我单位现场踏勘，施工所需砂石料均可在业主指定的冷土地石料场开采满足质量要求的渣料进行加工。砂石料场根据进度要求，分阶段进行开采，且本料场同时供应ST-SN/C2-1的砂石骨料。本工程需 砂、碎石、块石用量如下表。

表6-1 ST- SN/C2-2标砂、碎石、块石统计表

序号 名称 工程量（万m3） 施工内容 备注

1 砂 约5.8 抹面、M7.5浆砌石、混凝土工程

2 碎石 约1.2 混凝土工程

3 块石 约30 M7.5浆砌石、石料回填

表6-2 ST- SN/C2-1标砂、碎石、块石统计表

序号 名称 工程量（万m3） 施工内容 备注

1 砂 约8.7 抹面、M7.5浆砌石、混凝土工程

2 碎石 约6.1 混凝土工程

3 块石 约20 M7.5浆砌石、石料回填

（1）根据统计结果看，砂石料用量较大，且施工区呈线性布置，修建统一加工砂石料系统。设备配置按一个班考虑，能满足正常施工需求，若按两个班考虑，则能满足高峰强度要求，系统配置如下表。

表6-3 砂石料系配置表

设备编号 设备名称 设备型号 设备数量 处理能力（t/h） 功率（kw）

1 振动给料机 ZSW-380×95 2 90-160 11

2 振动筛 2YA1236 2 70-420 5

3 振动筛 2ZKX936 2 20-35 11

4 反击式破碎机 PF-0607 2 10-20 30

5 立式破碎机 VSI7611 2 60-90 110 6 皮带机 600-1000 18

（2）砂石料系统布置

根据料场地形地貌，砂石料开采是指定，由于工程区域内无河流，只是在汛期期间由降水形成的地表径流，因此料场开采不受汛期洪水的影响。在料场周边及堆料场周边设置排水沟，根据不同的地形及来水量确定排水沟的大小和尺寸。并将排水沟延伸到施工区域以外。

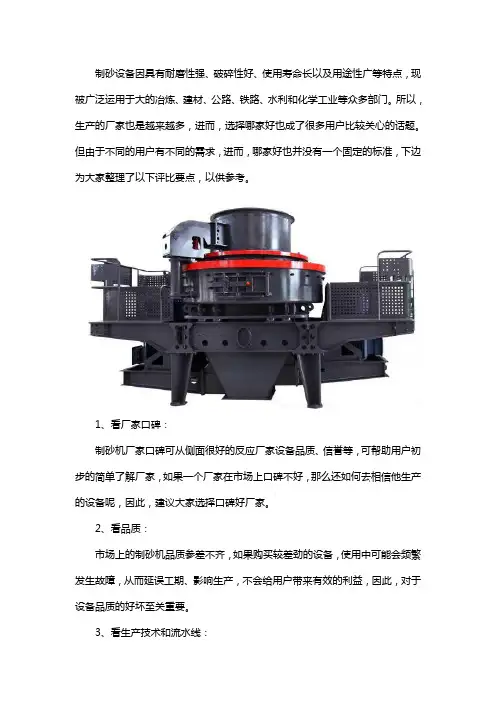

制砂设备因具有耐磨性强、破碎性好、使用寿命长以及用途性广等特点，现被广泛运用于大的冶炼、建材、公路、铁路、水利和化学工业等众多部门。所以，生产的厂家也是越来越多，进而，选择哪家好也成了很多用户比较关心的话题。但由于不同的用户有不同的需求，进而，哪家好也并没有一个固定的标准，下边为大家整理了以下评比要点，以供参考。

1、看厂家口碑：

制砂机厂家口碑可从侧面很好的反应厂家设备品质、信誉等，可帮助用户初步的简单了解厂家，如果一个厂家在市场上口碑不好，那么还如何去相信他生产的设备呢，因此，建议大家选择口碑好厂家。

2、看品质：

市场上的制砂机品质参差不齐，如果购买较差劲的设备，使用中可能会频繁发生故障，从而延误工期、影响生产，不会给用户带来有效的利益，因此，对于设备品质的好坏至关重要。

3、看生产技术和流水线： 在决定和某个厂家开始合作的时候，要先对这个生产商的生产技术和流水线的工作流程有足够的了解，如果一家厂家在技术方面是比较落后的，那就无法生产出质量比较好的产品，另外我们还要看一下厂家的产品是不是和我们的需求是一致的，所以建议大家需要到厂家进行考察。

4、看厂家服务：

厂家服务是许多用户都会忽略的一点，在这里提醒大家，切莫忽视，因为如果后期服务没，制砂机一旦在使用中出现问题，联系厂家解决会很麻烦，到时候都会给用户造成困扰。

河南鹏泰机械在矿山行业发展多年，在发展中不断积累和总结生产经验，生产的设备不仅质量好，性能优，工作效率高，且生产的设备节能环保，符合国家环保标准，因此，现受到众多客户的好评。

- 1 - 鹅卵石制砂生产线流程

随着城市化进程的不断加快，建筑工程的需求也逐渐增多。在建筑工程中，砂石是必不可少的材料之一。然而，天然砂石资源日益减少，而且开采天然砂石对环境造成的破坏也越来越大。因此，砂石生产企业开始采用人工制造砂石的方式，鹅卵石制砂生产线就是其中的一种。

鹅卵石制砂生产线是利用鹅卵石等石料进行破碎、筛分、洗涤等工艺，制造出符合建筑工程用砂标准的砂石。下面我们来详细了解一下鹅卵石制砂生产线的流程。

一、鹅卵石初步破碎

在鹅卵石制砂生产线中，首先需要将鹅卵石等石料进行初步破碎。这一步通常采用颚式破碎机进行，将鹅卵石等石料破碎成小块状。破碎后的鹅卵石块状物料大小不一，需要通过筛分工艺进行进一步处理。

二、筛分

筛分是鹅卵石制砂生产线的重要工艺之一。在筛分过程中，需要将破碎后的鹅卵石等石料进行分类，将大块状物料和小块状物料分开。这一步通常采用振动筛进行，将鹅卵石等石料经过振动筛筛分出符合要求的物料。

三、洗涤

在筛分后，鹅卵石等石料需要进行洗涤。洗涤的目的是将石料表面的泥土、灰尘等杂质清除干净，使其符合建筑工程用砂标准。 - 2 - 洗涤过程中有两种方式，一种是采用水洗法，另一种是采用气洗法。通常情况下，采用水洗法进行洗涤，将鹅卵石等石料放入洗砂机中，加入适量的水进行洗涤。

四、再次筛分

经过洗涤后的鹅卵石等石料需要再次进行筛分。这一步是为了确保石料的质量符合要求。再次筛分通常采用高效筛进行，将洗涤后的石料进行进一步分类和筛选。

五、制砂

制砂是鹅卵石制砂生产线的核心工艺。在制砂过程中，需要将经过洗涤和筛分后的鹅卵石等石料进行破碎和塑性加工，制造出符合建筑工程用砂标准的砂石。这一步通常采用冲击式破碎机进行，将经过洗涤和筛分的鹅卵石等石料进行再次破碎和塑性加工，制造出合格的砂石。

六、成品筛分

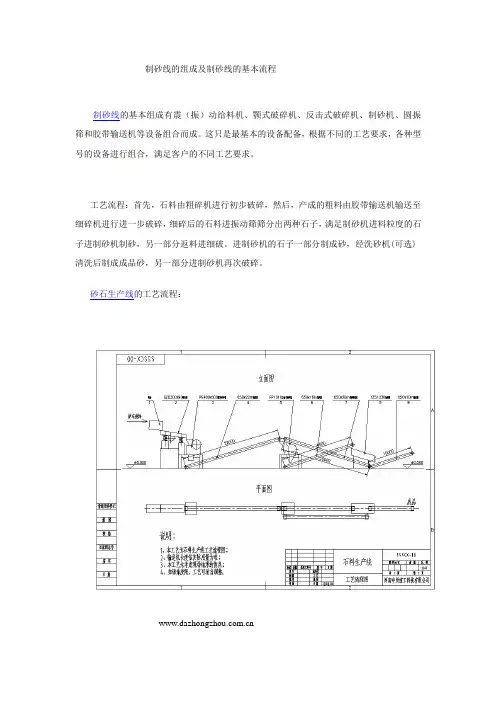

制砂线的组成及制砂线的基本流程

制砂线的基本组成有震（振）动给料机、颚式破碎机、反击式破碎机、制砂机、圆振筛和胶带输送机等设备组合而成。这只是最基本的设备配备，根据不同的工艺要求，各种型号的设备进行组合，满足客户的不同工艺要求。

工艺流程：首先，石料由粗碎机进行初步破碎，然后，产成的粗料由胶带输送机输送至细碎机进行进一步破碎，细碎后的石料进振动筛筛分出两种石子，满足制砂机进料粒度的石子进制砂机制砂，另一部分返料进细破。进制砂机的石子一部分制成砂，经洗砂机(可选)清洗后制成成品砂，另一部分进制砂机再次破碎。

砂石生产线的工艺流程：

中州重工制砂线的优势特点：

该制砂生产线自动化程度高，运行成本低，破碎率高，节能，高效、产量大，污染少，维修简便,技术更加专业，产品又符合国家的制砂标准，粒度均匀,粒形好，配套合理。

试机前如何检修制砂线装置设备？

首先检查颚式破碎机的主要部件，如颚板、轴承、连杆、推力板、拉杆弹簧、皮带轮及V型皮带等是否完好，紧固螺栓等连接件有无松动，保护装置如皮带轮、飞轮外罩等是否完整，与运动部件是否有相碰的障碍物。

其次检查辅助设备如喂料机、皮带机、润滑站、电器、仪表及信号等设备是否完好。检查破碎腔中有无物料，若在破碎腔中有大块物料必须取出后才能启动。检查偏心轴的偏心位置，当偏心轴处在回转中心的下部时，应用吊车和卷扬机等驱动下轮，使偏心轴转到回转中心的上部以后才能启动。用两台电动机驱动的颚式破碎机，由于其启动转矩大，可直接启动。检查贮油箱的润油量，油量不足时应及时补充。

最后，试机前，应先启动油泵，待回油管有回油、油压力表指针在正常工作压力数值时，才能启动颚式破碎机。在冬季气温较低的情况下，则在油泵启动前应先合上油加热器的开关，使油预热到15-20℃后再启动油泵。

制砂线运行过程中的工作人员必须注意的事项：

做好准备工作后，应按规定的开车顺序操作。启动主电机时应注意控制柜上的电流表，经过30-40s的启动高峰电流后，电流就会降到正常的工作电流值。在正常的运转过程中，也要注意电流不应较长时间超过规定值。颚式破碎机正常运转后，就可开动喂料机，并根据料块的大小和颚式破碎机运转情况，调节喂料机的转带以改变喂料量。通常，破碎腔中的物料堆积高度要超过破碎腔高度的2/3。料块的直径最好不超过进料口宽度的50%-60%，这时鄂破的生产能力最高。当料块更大时，就会造成堵塞。
