公路项目工程质检资料表格

!-

编制说明

1、各资料管理人员应共同探讨现行公路各种规范、规程，建立、健全资料管理制度，确保施工内业资料完整、准确的收集、整理、归档，在有效期限内妥善保管，防潮、防盗、防火，避免资料的丢失。

2、本表格及表格的填写适用于“黔西野坝至方家田石桥煤矿至羊场支线新建工程”项目。

3、工程质量检验评定标准按JTG F80/1-2004《公路工程质量检验评定标准》执行。

4、《表格》的格式、右上角的代号均统一规定，在使用时不可任意变动，如有缺项填“无”。

5、所有往来中《表格》的资料以及交、竣工文件，均按A4或A3两种规格的纸张提供。

6、所有表格在使用时，不能任意删除其内容，其中表格的间距如不够填写，可另附页：如属表格错误需修改或需增加相关项目表格请先抄报驻监办。

7、在施工过程中，可以增加工程附件用以清楚说明施工的质与量。

8、为保证资料的可靠性、完整性，请用钢笔（黑色）及时认真填写，不得任意涂改，施工过程中的原始记录一律用手填写，签名必须由负责人亲笔签署，不得打印、复印，如打印、复印的视为不合格资料。

9、《质检资料收集及填写》是根据常规施工项目进行编写，部分项目在表中没有反映，可根据已有项目格式进行补充。 !-

10、试验记录表（附录一）以试验软件表格为准。

11、在施工各阶段，应做好各类构造物每一工序、每一分项工程和每一分部工程开工前和验收过程的照相及摄像记录，除使用传统照相机照相记录，还应使用数码相机或摄像，对重要的施工过程应进行数码摄像，并将数码照相和摄像记录记录成光盘，每月交驻监办一套。相片和摄像记录是中间交工验收和交工验收的必备资料，所有的照相记录应能明确表明工程的位置和主要尺寸。

12、每一座桥应对开工前本桥所在区域的地形、地物和交工验收后的完成工程进行数码摄像，在摄像中对影响工程实施的控制性工程和控制点，以及完成后工程中重要的构造物，运营中需特别注意监控、养护及管理的要点作语音说明。

13、所有表格中合同号、编号及其它文件编号按下表填写：

单 位 合同号 编 号

驻地监理办 按合同文件 驻地监理办发文编号：如“黔路监驻黔［2009］XX号”

质检表格编号：XX-XX-XX-XXX

第一位：单位工程名称：如路基“LJ”。

第二位：分部工程名称，如路基土石方“TSF”。

第三位：分项工程名称，如土方“TF”。

第四位：流水号。

注：如为分部工程开工或分部工程中间交工，编号第三位删除，如为单位工程则以此类推。 施工单位 按合同文件

其它资料编号：

驻地监理办：如“JL-XXX“（流水号）”

施工合同段：如“SG-XXX“（流水号）”

!-

质检资料收集及填写

一、分部、分项工程开工申请

分部工程开工申请 表格编号 名 称 备注

A-02-1 工程分部开工申请批复

A-01 施工放样报验单

测表-05 施工放线（控制）测量记录表

测表-06 一般水准测量记录

标准试验和配比审批表

施工组织设计报审表

进场材料报验单

进场设备报验单

分项工程开工申请 A-02-2 工程分项开工申请批复单 按自然段落划分，但不超过1KM

A-01 施工放样报验单

测表-051 施工放线（控制）测量记录表

测表-06 一般水准测量记录

分项工程开工申请应附资料：①分项工程概况；②开工前的技术工作准备情况（如图纸会审中提出的问题已解决，填方试验段参数已经由监理审批，施工放样和技术交底已进行等）；③施工条件准备情况（临时设施准备情况，施工机械、器具和人员的配置情况，材料供应情况等）。④分项工程施工组织设计；⑤拟用于工程的原材料是否合格，标准试验和配合比是否已审批。（在分项工程申请开工前应将材料工前试验资料、标准试验和配合比试验资料的原件、成品或半成品出厂质量证明资料、产品合格证全附上）。不合格材料或未得到批准使用的材料不允许使用。⑤分项工程进度计划图。

!-

二、路基、排水、涵洞、防护工程检查验收资料

分部工程名称 分项工程名称 具体部位 表格编号 表格名称 备注

路

基

土

石

方

工

程 场地清理

场地清理 A-19 检验申请批复令

CLJ-01 清理与掘除检查报告单

工程数量计算表

验收照片 清理前后数码录像光盘

A-09 中间交工证书

土

方

路

基 路基挖方（按自然段落划分，但不超过1KM） A-19 检验申请批复令

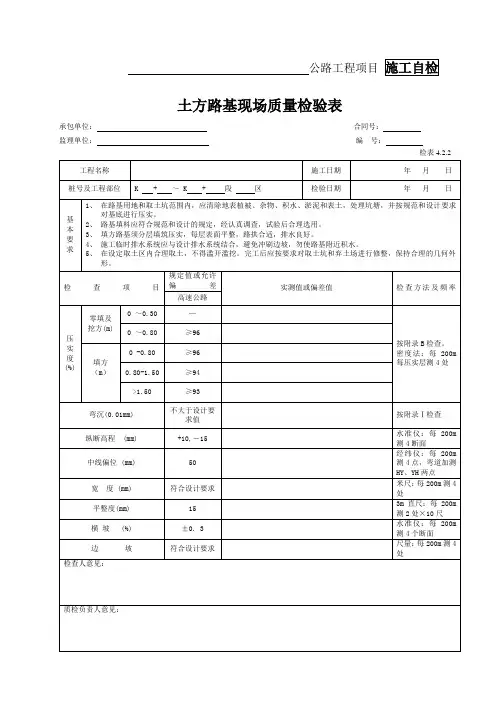

CLJ-03-1 土方路基现场质量检验报告

CLJ-03-3 路槽现场质量检验报告单 可省略

D-06 路堑施工原始记录

D-070 路槽施工原始记录 可省略

CLJ-04 路基边坡现场质量检验报告单

D-58 路基边坡坡度检查记录表

D-01-2（1） 压实度检测表（灌砂法或核子密度仪）

D-10 路基、路面压实度检测汇总表 路基验收时提供

D-08 回弹弯沉值检测表 路基验收时提供

D-11 路槽、路面基层、面层弯沉值检测汇总表 省略

D-60 路基宽度检查记录表

测表-05 施工放样（控制）测量记录表 省略

测表8 高程及横坡度测量记录表

表4.2.2 土方路基分项工程质量检验评定表

A-09 中间交工证书

路基填方（按自然段落划分，但不超过1

KM） A-19 检验申请批复令

CLJ-03-1 土方路基现场质量检验报告单

D-10 路基、路面压实度检测汇总表 路基验收时提供

D-11 路槽、路面基层、面层弯沉值检测汇总表 省略

CLJ-04 路基边坡现场质量检验报告单

D-58 路基边坡坡度检查记录表

D-60 路基宽度检查记录

测表-05 施工放样（控制）测量记录表 省略

测表-08 高程及横坡度测量记录表

D-04 路基土方分层压实资料汇总表

D-05 路堤施工原始记录

承载力 现场CBR试验报告（省略）

逐层编制 D-03 路基填筑松铺厚度记录表

D-46 高程、宽度、厚度表（可省略）

D-09 压实度检测表（灌砂法）

表4.2.2 土方路基分项工程质量检验评定表

A-09 中间交工证书

分部工程名称 分项工程名称 具体部位 表格编号 表格名称 备注 !-

路

基

土

石

方

工

程 石

方

路

基 石方开挖（按自然段落划分，但不超过1

KM） A-19 检验申请批复令

CLJ-03-2 石方路基现场质量检验报告

CLJ-03-3 路槽现场质量检验报告单 省略

D-06 路堑施工原始记录

D-07 路槽施工原始记录 省略

CLJ-04 路基边坡现场质量检验报告单

D-58 路基边坡坡度检查记录表

D-60 路基宽度检查记录表

测表-05 施工放样（控制）测量记录表 省略

测表-08 高程及横坡度测量记录表

表4.3.2 石方路基分项工程质量检验评定表

A-09 中间交工证书

路堤填石（按自然段落划分，但不超过1

KM） A-19 检验申请批复令

CLJ-03-2 石方路基现场质量检验报告

CLJ-03-3 路槽现场质量检验报告单 省略

D-07 路槽施工原始记录 省略

CLJ-04 路基边坡现场质量检验报告单

D-58 路基边坡坡度检查记录表

D-60 路基宽度检查记录表

测表-05 施工放样（控制）测量记录表 省略

测表-08 高程及横坡度测量记录表

D-05 路堤施工原始记录

逐层编制

《压实度检测表根据检测方法，选用其中一张》 D-04 路基分层压实资料汇总表

D-03 路基填筑松铺厚度记录表

D-46 高程、宽度、厚度表（省略）

D-01-1 压实度检测表（核子密度仪）

D-01-2 压实度检测表（灌砂法）

D-02 压实度检测表（灌水法）

表4.3.2 石方路基分项工程质量检验评定表

测表-08 高程及横坡度测量记录表

A-09 中间交工证书

土工合成材料处治层 隔离土工布 A-19 检验申请批复令

CLJ-07 土工布铺设现场质量检验报告单

表4.5.2-2 隔离工程土工合成材料分项工程质量检验评定表

A-09 中间交工证书

土工格栅 A-19 检验申请批复令

CLJ-17 加筋工程土工合成材料现场质量检验报告单

土工格栅质量检验资料

表4.5.2-1 加筋工程土工合成材料分项工程质量检验评定表

A-09 中间交工证书

软土地基处治 砂垫层 A-19 检验申请批复令

CLJ-05-1 砂、碎石垫层现场质量检验报告单

D-46 高程、宽度、厚度表

分部工程名称 分项工程名称 具体部位 表格编号 表格名称 备注 !-

路基土石方工程 软土地基处治 砂垫层 D-01-1 压实度检测表（核子密度仪） 压实度检测表根据检测方法，选用其中一张。 D-01-2 压实度检测表（灌砂法）

D-02 压实度检测表（灌水法）

A-09 中间交工证书

台背

回填 台背回填 A-19 检验申请批复令 附逐层施工前后及过程照片。《压实度检测表根据检测方法，选用其中一张》。

适用于桥梁、涵洞台背回填。 D-01-1 压实度检测表（核子密度仪）

D-01-2 压实度检测表（灌砂法）

D-02 压实度检测表（灌水法）

D-66 （涵）台背回填检查记录

测表-06 一般水准测量记录

表8.6.5 台背填土分项工程质量检验评定表

A-09 中间交工证书

排

水

工

程 土沟 土沟（按自然段落划分，但不超过1KM） A-19 检验申请批复令

CP-04 土沟（渠）现场质量检验报告单

测表-05 施工放样（控制）测量记录表

测表-06 一般水准测量记录

表5.5.2 土沟分项工程质量检验评定表

A-09 中间交工证书

边沟 排水沟（按自然段落划分，但不超过1KM） A-19 检验申请批复令

CP-05 边沟、排水沟、截水沟现场质量检验报告单

E-27 水泥砂浆试件抗压强度试验报告单（28d）

测表-05 施工放样（控制）测量记录表 省略

测表-06 一般水准测量记录

D-19 圬工砌体施工原始记录

表5.6.2 浆砌排水沟分项工程质量检验评定表

A-09 中间交工证书

排水沟 排水沟（按自然段落划分，但不超过1KM） A-19 检验申请批复令

CP-05 边沟、排水沟、截水沟现场质量检验报告单

E-27 水泥砂浆试件抗压强度试验报告单（28d）

测表-05 施工放样（控制）测量记录表 省略

测表-06 一般水准测量记录

D-19 圬工砌体施工原始记录

表5.6.2 浆砌排水沟分项工程质量检验评定表

A-09 中间交工证书

截水沟 截水沟（按自然段落划分，但不超过1KM） A-19 检验申请批复令

CP-05 边沟、排水沟、截水沟现场质量检验报告单

E-27 水泥砂浆试件抗压强度试验报告单（28d）

测表-05 施工放样（控制）测量记录表 省略

测表-06 一般水准测量记录

D-19 圬工砌体施工原始记录

表5.6.2 浆砌排水沟分项工程质量检验评定表

A-09 中间交工证书

分部工程名称 分项工程名称 具体部位 表格编号 表格名称 备注

排 急流槽 急流槽 A-19 检验申请批复令 如为浆砌，带“★”
