水控课程设计sbr图一、教学目标本章节的教学目标是使学生掌握水控系统的基本原理和操作方法，能够运用SBR图对水控系统进行设计和分析。
具体目标如下：1.知识目标：学生能够理解水控系统的基本概念、组成和原理，掌握SBR图的绘制方法和步骤。
2.技能目标：学生能够运用SBR图对水控系统进行设计和分析，解决实际工程问题。
3.情感态度价值观目标：培养学生对水控技术的兴趣和热情，提高学生运用科学知识解决实际问题的能力。
二、教学内容本章节的教学内容主要包括水控系统的原理、组成、SBR图的绘制方法和步骤。
具体内容包括：1.水控系统的基本原理和组成：介绍水控系统的工作原理、主要组成部分及其功能。
2.SBR图的绘制方法：讲解SBR图的绘制步骤、注意事项及其与实际工程应用的关系。
3.水控系统的设计与分析：通过实例分析，让学生掌握SBR图在实际工程中的应用方法。
三、教学方法为了提高教学效果，本章节将采用以下教学方法：1.讲授法：讲解水控系统的原理、组成和SBR图的绘制方法。
2.案例分析法：分析实际工程案例，让学生了解SBR图在工程中的应用。
3.实验法：安排实验室实践活动，让学生动手操作，巩固所学知识。
四、教学资源为了支持教学内容和教学方法的实施，本章节将准备以下教学资源：1.教材：提供相关章节，为学生提供理论基础。
2.参考书：推荐相关书籍，拓展学生的知识视野。
3.多媒体资料：制作PPT、视频等资料，辅助讲解和演示。
4.实验设备：提供实验室设备，让学生进行实践活动。
五、教学评估本章节的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。
具体评估方式如下：1.平时表现：通过课堂参与、提问、回答问题等环节，评估学生的学习态度和积极性。
2.作业：布置相关作业，评估学生的理解和应用能力。
3.考试：安排期末考试，测试学生对水控系统和SBR图的掌握程度。
4.实践报告：要求学生完成实验室实践活动后的报告，评估学生的实际操作能力和分析能力。

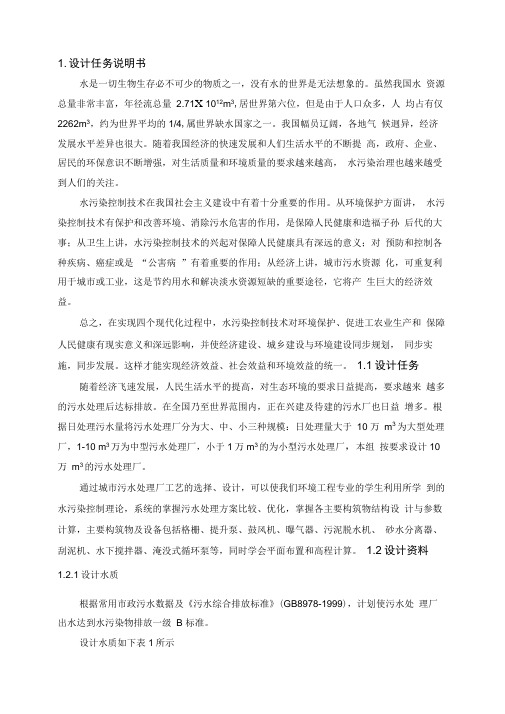

1. 设计任务说明书水是一切生物生存必不可少的物质之一，没有水的世界是无法想象的。
虽然我国水资源总量非常丰富，年径流总量 2.71X 1012m3,居世界第六位，但是由于人口众多，人均占有仅2262m3，约为世界平均的1/4,属世界缺水国家之一。
我国幅员辽阔，各地气候迥异，经济发展水平差异也很大。
随着我国经济的快速发展和人们生活水平的不断提高，政府、企业、居民的环保意识不断增强，对生活质量和环境质量的要求越来越高，水污染治理也越来越受到人们的关注。
水污染控制技术在我国社会主义建设中有着十分重要的作用。
从环境保护方面讲，水污染控制技术有保护和改善环境、消除污水危害的作用，是保障人民健康和造福子孙后代的大事；从卫生上讲，水污染控制技术的兴起对保障人民健康具有深远的意义；对预防和控制各种疾病、癌症或是“公害病”有着重要的作用；从经济上讲，城市污水资源化，可重复利用于城市或工业，这是节约用水和解决淡水资源短缺的重要途径，它将产生巨大的经济效益。
总之，在实现四个现代化过程中，水污染控制技术对环境保护、促进工农业生产和保障人民健康有现实意义和深远影响，并使经济建设、城乡建设与环境建设同步规划，同步实施，同步发展。
这样才能实现经济效益、社会效益和环境效益的统一。
1.1设计任务随着经济飞速发展，人民生活水平的提高，对生态环境的要求日益提高，要求越来越多的污水处理后达标排放。
在全国乃至世界范围内，正在兴建及待建的污水厂也日益增多。
根据日处理污水量将污水处理厂分为大、中、小三种规模：日处理量大于10 万m3为大型处理厂，1-10 m3万为中型污水处理厂，小于1万m3的为小型污水处理厂，本组按要求设计10万m3的污水处理厂。
通过城市污水处理厂工艺的选择、设计，可以使我们环境工程专业的学生利用所学到的水污染控制理论，系统的掌握污水处理方案比较、优化，掌握各主要构筑物结构设计与参数计算，主要构筑物及设备包括格栅、提升泵、鼓风机、曝气器、污泥脱水机、砂水分离器、刮泥机、水下搅拌器、淹没式循环泵等，同时学会平面布置和高程计算。
水污染控制工程课程设计指导书1 课程设计教学目的及基本要求1.1 掌握城市污水厂的计算和设计，复习和消化课程讲授的内容；1.2 掌握设计与制图的基本技能；1.3 了解并掌握城市污水厂设计的一般步骤和方法，具备初步的独立设计能力；1.4 提高综合运用所学的理论知识独立分析和解决问题的能力。
2 课程设计步骤2.1 计算污水处理程度2.2 确定污水、污泥处理方法及流程。
2.3 处理厂各构筑物（如格栅、进水泵房、沉砂池、初沉池、曝气池、二沉池、浓缩池、消化池以及消毒设施，计量设施等）的设计计算与有关简图绘制。
2.4 绘制厂区总平面图在污水处理厂的平面图中，必须将污水处理构筑物、泵站及附属构筑物按比例绘出，并注明其主要尺寸。
上述各种构筑物及各种管道布置应尽量紧凑、节省占地面积，同时还要遵守设计规范、考虑运行管理、检修、运输及远期发展的可能性。
还要注意土方平衡，以减少土方量与施工费用。
污水和污泥流程应尽量考虑重力流，避免迂回曲折。
总平面图中应注明图名和比例尺，文字一律用仿宋字书写。
图中线条应粗细主次分明。
2.5 污水、污泥处理流程的高程计算要求沿污水、污泥处理中流动距离最长、水头损失最大流程，并按最大设计流量进行高程计算，以此来绘制各处理构筑物与连接管道（槽）的高程剖面图。
为保证各构筑物之间的污水、污泥能靠重力自流，需计算各构筑物及管道中的水头损失。
各构筑物内部的水头损失查阅课本或手册。
构筑物之间的水头损失按管道长度计算管道中的水头损失，既包括沿程水头损失又包括局部水头损失，还应考虑事故与扩建等情况所需要的贮备水头。
2.6 绘制污水、污泥处理流程的高程图图中必须注明原有地面标高、构筑物的顶部、底部与其中水面、泥面标高、受纳水体的洪水位、常水位和现最低水位标高等。
3 污水、污泥各处理构筑物的设计计算指导说明3.1污水处理构筑物的设计污水处理工艺类型采用SBR法。
典型工艺流程如附图1所示。
污水经过格栅截留较大的颗粒之后，经泵房提升之后，进入沉砂池进行处理，格栅、沉砂池可称预处理，其作用是去除污水中的固体污染物，从大块垃圾到颗粒粒径为数mm的悬浮物(溶解性的和非溶解性的)，经过预处理，污水进入SBR池进行生物处理（二级处理），二级处理系统是城市污水处理厂的核心，一般采用生物处理方法，主要作用是去除污水中呈胶体和溶解状态的有机污染物(以BOD或COD表示)，通过二级处理，污水的BOD5值可降至20～30mg/L，一般可达到排放水体和灌溉农田的要求。
水污染控制工程课程设计一、教学目标本节课的教学目标是让学生掌握水污染控制工程的基本概念、原理和方法，提高他们对水污染问题的认识和解决能力。
具体目标如下：1.知识目标：•了解水污染的定义、来源和分类；•掌握水污染控制工程的基本原理和方法；•了解水处理技术的分类和应用。
2.技能目标：•能够分析水污染问题的原因和影响；•能够运用水污染控制工程的原理和方法解决问题；•能够评估水处理技术的优缺点和适用性。
3.情感态度价值观目标：•培养学生的环保意识和责任感；•培养学生的创新思维和实践能力；•培养学生的团队合作和沟通能力。
二、教学内容本节课的教学内容主要包括水污染控制工程的基本概念、原理和方法。
具体内容包括：1.水污染的定义、来源和分类；2.水污染控制工程的基本原理和方法；3.水处理技术的分类和应用。
教学大纲安排如下：1.第一课时：水污染的定义、来源和分类；2.第二课时：水污染控制工程的基本原理和方法；3.第三课时：水处理技术的分类和应用。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
具体方法如下：1.讲授法：通过讲解水污染控制工程的原理和方法，使学生掌握基本概念和知识点；2.讨论法：通过分组讨论，让学生探讨水污染问题的原因和解决方法，培养学生的创新思维和实践能力；3.案例分析法：通过分析具体的水污染案例，让学生了解水污染控制工程的实际应用，提高学生的解决问题的能力；4.实验法：通过实验操作，让学生亲身参与水处理技术的实践过程，培养学生的实验操作能力和团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《水污染控制工程》教材；2.参考书：相关的学术期刊论文和专著；3.多媒体资料：PPT课件、视频资料等；4.实验设备：水处理实验装置、水质分析仪器等。
以上教学资源将有助于学生更好地理解和掌握水污染控制工程的知识和方法，提高他们的学习效果和实践能力。
环境工程课程设计sbr结论一、教学目标通过本章节的学习，学生将掌握环境工程中SBR（Sequencing Batch Reactor，序批式活性污泥法）工艺的基本原理、设计和应用。
具体目标如下：1.知识目标：•了解SBR工艺的历史和发展背景。
•掌握SBR工艺的处理对象和适用范围。
•理解SBR工艺的运行原理和操作模式。
•熟悉SBR工艺的设计参数和工程应用。
2.技能目标：•能够分析实际废水水质，选择合适的SBR工艺参数。
•能够根据设计要求，绘制SBR工艺的基本流程图。
•能够运用数学模型，计算SBR反应器中的污染物浓度变化。
3.情感态度价值观目标：•培养学生对环境保护的意识和责任感。
•培养学生对环境工程学科的兴趣和热情。
•培养学生团队合作和解决实际问题的能力。
二、教学内容本章节的教学内容主要包括以下几个方面：1.SBR工艺的历史和发展背景。
2.SBR工艺的处理对象和适用范围。
3.SBR工艺的运行原理和操作模式。
4.SBR工艺的设计参数和工程应用。
5.SBR工艺的案例分析和应用实例。
教学大纲安排如下：•第1课时：介绍SBR工艺的历史和发展背景。
•第2课时：讲解SBR工艺的处理对象和适用范围。
•第3课时：深入解析SBR工艺的运行原理和操作模式。
•第4课时：详细讲解SBR工艺的设计参数和工程应用。
•第5课时：分析SBR工艺的案例和应用实例。
三、教学方法为了提高教学效果和学生的参与度，本章节将采用多种教学方法：1.讲授法：讲解SBR工艺的基本原理、设计和应用。
2.案例分析法：分析实际案例，让学生更好地理解SBR工艺的工程应用。
3.实验法：安排实验室实践，让学生亲自动手操作，加深对SBR工艺的理解。
4.小组讨论法：分组讨论，培养学生的团队合作能力和解决实际问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：环境工程相关教材，提供理论知识支持。
2.参考书：提供丰富的案例和应用实例，帮助学生更好地理解SBR工艺。
沈阳化工大学《水污染控制工程》课程设计题目：城镇污水处理厂工艺设计--活性污泥法院系：环境与安全工程学院专业：环境优创班级：0901学生姓名：王希鹏指导教师：范文玉2012年8月23日目录第一章绪论 (3)第二章常见污水生物处理的工艺 (3)一、活性污泥法 (3)1。
1 SBR法 (3)1。
2 CASS法 (4)1.3 AO法 (4)1。
4 AAO法 (5)1.5 氧化沟法 (6)二、生物膜法 (6)2.1 生物滤池 (6)2。
2 生物转盘 (7)2。
3 生物接触氧化法 (7)三、厌氧生物处理法 (8)四、自然条件下的生物处理法 (9)4。
1 稳定塘 (9)4.2 土地处理法 (9)第三章污水处理流程 (9)一、格栅 (10)二、泵房 (10)三、沉砂池 (10)四、沉淀池 (12)五、曝气池 (13)六、二沉池 (14)七、污泥浓缩池 (14)第四章构筑物的计算 (14)一、设计参数 (14)二、设计计算 (15)第五章设计总结 (17)参考文献 (18)第一章绪论随着工农业生产的迅速发展和人民生活水平的不断提高,用水紧张和污水排放的问题已越来越突出.目前，我国城镇大部分的生活污水采用直接排放的方式，没有采取应有的治理措施,加重了对环境的污染.在国家可持续发展的新政策下,环境保护已受到各级政府和全国人民的重视，对污水进行彻底的治理以保护人类赖以生存的环境的重要性越来越大,高效节能的城市污水处理技术与工艺已能为国民经济的发展起到较大的推动作用。
建立城镇污水处理厂对改善城镇水环境，保障城镇经济发展起着举足轻重的作用。
随着经济的发展，城市化进程的不断加速，人口和经济增长、粗放型发展模式、无组织大面积排施污染物、污水处理率偏低,以及牺牲环境和资源去追求眼前利益等，均是造成水污染日趋严重的原因.大量未经充分处理的污水被用于灌溉，已经使农田受到重金属和合成有机物的污染.据农业部在占国土面积85％的流域内，通过372个代表性区域取样调查,发现全国粮食总量的1/10不符合卫生标准。
前言随着科学技术的不断发展，环境问题越来越受到人们的普遍关注，为保护环境，解决城市排水对水体的污染以保护自然环境、自然生态系统，保证人民的健康，这就需要建立有效的污水处理设施以解决这一问题，这不仅对现存的污染状况予以有效的治理，而且对将来工、农业的发展以及人民群众健康水平的提高都有极为重要的意义，因此，城市排水问题的合理解决必将带来重大的社会效益。
第一章绪论1.1、本次课程设计应达到的目的：本课程设计是水污染控制工程教学的重要实践环节，要求综合运用所学的有关知识，在设计中熟悉并掌握污水处理工艺设计的主要环节，掌握水处理工艺选择和工艺计算的方法，掌握平面布置图、高程图及主要构筑物的绘制，掌握设计说明书的写作规范。
通过课程设计使学生具备初步的独立设计能力，提高综合运用所学的理论知识独立分析和解决问题的能力，训练设计与制图的基本技能。
1.2、本课程设计课题任务的内容和要求：m/3，进水水质如下：某城镇污水处理厂设计日平均水量为20000d⑴、污水处理要达到《城镇污水处理厂污染物排放标准》中的一级B标准。
⑵、生化部分采用SBR工艺。
⑶、来水管底标高446.0m.受纳水体位于厂区南侧150m。
50年一遇最高水位448.0m。
⑷、厂区地势平坦，地坪标高450.0m。
厂址周围工程地质良好，适合修建城市污水处理厂。
⑸、所在地区平均气压730.2mmHg柱，年平均气温13.1℃，常年主导风向为东南风。
具体设计要求：⑴、计算和确定设计流量，污水处理的要求和程度。
⑵、污水处理工艺流程选择（简述其特点及目前国内外使用该工艺的情况即可）⑶、对各处理构筑物进行工艺计算，确定其形式、数目与尺寸，主要设备的选取。
⑷、水力计算，平面布置设计，高程布置设计。
第二章SBR工艺流程方案的选择2.1、SBR工艺主要特点及国内外使用情况：SBR是序列间歇式活性污泥法的简称，与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。
SBR法新发展姓名：学号：日期：2018年11月11日目录一、ICEAS (3)二、CASS (3)三、IDEA工艺 (4)四、DAT-IAT工艺 (5)五、UNITANK工艺 (7)六、MSBR工艺 (8)一、ICEASICEAS(Intermittent Cycle Extended Aeration System)工艺是间歇式循环延时曝气活性污泥法的简称。
ICEAS工艺主要由预反应区、主反应区、滗水器和曝气装置组成。
反应池为长方形,近似平流沉淀池,长宽比一般为2∶1～4∶1;预反应区容积占整个池子的10%左右;利用滗水器间歇排水。
ICEAS工艺的基本原理为:废水在预反应区,有机物被吸附去除,高负荷运行;在主反应区,废水低负荷运行,有机物处于降解阶段,同时完成污泥再生;整个系统运行周期一般为4～6h,两池交替运行,不同时曝气和排水;连续进水,间歇出水,周期循环运行图1-1 ICEAS工艺结构示意图ICEAS工艺的优点如下:(1)ICEAS反应器的预反应区相当于一个生物选择器,有利于反应器内菌胶团的增值,从而抑制丝状菌占优,克服污泥膨胀的产生;(2)ICEAS工艺以低负荷(0。
04～0。
05kgBOD5/kgMLSS·d)运行,强调延时曝气,出水水质好,去除率高;(3)反应器的水流状态是一个推流的过程,其中好氧/缺氧/厌氧交替运行,具有一定的脱氮除磷的效果;(4)采用连续进水,控制管理较简单,适用于大型污水处理厂。
ICEAS工艺的缺点则有以下3点:(1)采用连续进水,限制了进水量;(2)采用低负荷运行,池体占地面积大,费用相对提高;(3)适用的范围有限。
二、CASSCASS(CAST)(Cyclic Activated Sludge System(Technology))工艺是循环式活性污泥法的英文缩写,在ICEAS工艺基础上发展而来。
CASS(CAST)工艺在结构上较ICEAS工艺有一定改变,主要是增加了污泥回流装置和在预反应区内增加了一个生物选择区。
水污染控制工程课程设计50000m3/d SBR工艺城市污水处理厂设计院系: 生物与化学工程系班级： 11级环境工程姓名：学号： 118752011002014年5 月污水厂设计任务说明设计题目：某城市污水处理工程规模为：处理水量Q=5.0104m3/d ，污水处理厂设计进水水质为BOD5=120mg/L ，CODcr=240 mg/L,SS=220 mg/L ，NH3-N=25 mg/L,TP=2。
0—3.0mg/L;出水水质执行《污水综合排放标准》（GB 8978—1996） 一级标准，即CODcr ≤60 mg/L,BOD5≤20mg/L ，NH3—N ≤15mg/L ，SS ≤20mg/L ，磷酸盐(以P 计）≤0。
5mg/L 。
要求相应的污水处理程度为：E CODcr ≥75%，E BOD5≥83。
3％,E SS ≥90。
9%，E NH3-N ≥40％，EP ≥75％—83.3％。
1 、设计处理水量： 日处理量： 50000d /m 3 秒处理量： 0。
579s /m 3s L s m Q /579/579.0360024500003==⨯=根据《室外排水设计规范》，查表并用内插法得:38.1=z K所以设计最大流量:s m h m d m Q K Q z /799.0/4.2876/690345000038.1333max ===⨯=⨯=2、确定其原水水质参数如下：BOD 5=120mg/L COD cr =240 mg/L SS=220 mg/L NH 3—N=25 mg/L TP=2。
0-3。
0mg/L 3、设计出水水质符合城市污水排放一级A 标准:BOD 5≤20mg/L COD cr ≤60 mg/L SS ≤20mg/LNH 3—N ≤15mg/L 磷酸盐（以P 计)≤0.5mg/L 4、污水处理程度的确定根据设计任务书,该厂处理规模定为：50000dm/3进、出水水质：5。
水污染控制工程课程设计50000m3/d SBR工艺城市污水处理厂设计院系：生物与化学工程系班级： 11级环境工程姓名：学号：2014年 5 月污水厂设计任务说明设计题目：某城市污水处理工程规模为：处理水量Q=d,污水处理厂设计进水水质为BOD5=120mg/L ，CODcr=240 mg/L ，SS=220 mg/L ，NH3-N=25 mg/L ，TP=；出水水质执行《污水综合排放标准》（GB 8978-1996） 一级标准，即CODcr ≤60 mg/L ，BOD5≤20mg/L ，NH3-N ≤15mg/L ，SS ≤20mg/L ，磷酸盐（以P 计）≤L 。
要求相应的污水处理程度为：E CODcr ≥75%，E BOD5≥%，E SS ≥%，E NH3-N ≥40%，EP ≥75%%。
1 、设计处理水量： 日处理量： 50000d /m 3 秒处理量： s /m 3s L s m Q /579/579.0360024500003==⨯=根据《室外排水设计规范》，查表并用内插法得：38.1=z K所以设计最大流量:s m h m d m Q K Q z /799.0/4.2876/690345000038.1333max ===⨯=⨯=2、确定其原水水质参数如下：BOD 5=120mg/L COD cr =240 mg/L SS=220 mg/L NH 3-N=25 mg/L TP= 3、设计出水水质符合城市污水排放一级A 标准：BOD 5≤20mg/L COD cr ≤60 mg/L SS ≤20mg/LNH 3-N ≤15mg/L 磷酸盐（以P 计）≤L 4、污水处理程度的确定根据设计任务书，该厂处理规模定为：50000dm/3进、出水水质:工艺流程图污水系统的设计计算一、进水闸井的设计1．污水厂进水管进水管设计参数：(1) 取进水管径为D=1000mm，流速v= m/s，设计坡度I=；=s；(2)最大日污水量Qmax(3)进水管管材为钢筋混凝土管；(4)进水管按非满流设计，充满度h/D=，，n=。
水污染控制工程课程设计50000m3/d SBR工艺城市污水处理厂设计院系：生物与化学工程系班级： 11级环境工程姓名：学号： ***********2014年5 月污水厂设计任务说明设计题目：某城市污水处理工程规模为：处理水量Q=5.0104m3/d,污水处理厂设计进水水质为BOD5=120mg/L ，CODcr=240 mg/L ，SS=220 mg/L ，NH3-N=25 mg/L ，TP=2.0-3.0mg/L ；出水水质执行《污水综合排放标准》（GB 8978-1996） 一级标准，即CODcr ≤60 mg/L ，BOD5≤20mg/L ，NH3-N ≤15mg/L ，SS ≤20mg/L ，磷酸盐（以P 计）≤0.5mg/L 。
要求相应的污水处理程度为：E CODcr ≥75%，E BOD5≥83.3%，E SS ≥90.9%，E NH3-N ≥40%，EP ≥75%-83.3%。
1 、设计处理水量： 日处理量： 50000d /m 3 秒处理量： 0.579s /m 3s L s m Q /579/579.0360024500003==⨯=根据《室外排水设计规范》，查表并用内插法得：38.1=z K所以设计最大流量:s m h m d m Q K Q z /799.0/4.2876/690345000038.1333max ===⨯=⨯=2、确定其原水水质参数如下：BOD 5=120mg/L COD cr =240 mg/L SS=220 mg/L NH 3-N=25 mg/L TP=2.0-3.0mg/L 3、设计出水水质符合城市污水排放一级A 标准：BOD 5≤20mg/L COD cr ≤60 mg/L SS ≤20mg/LNH 3-N ≤15mg/L磷酸盐（以P 计）≤0.5mg/L 4、污水处理程度的确定根据设计任务书，该厂处理规模定为：50000dm/3进、出水水质:5.SBR工艺流程图污水系统的设计计算一、进水闸井的设计1．污水厂进水管进水管设计参数：(1) 取进水管径为D=1000mm，流速v=1.00 m/s，设计坡度I=0.005；=0.799m3/s；(2)最大日污水量Qmax(3)进水管管材为钢筋混凝土管；(4)进水管按非满流设计，充满度h/D=0.75，，n=0.014。
(5)管内底标高为-5.0m，2.进水管设计计算：(1)充满度h/D=0.75，则有效水深h=1000×0.75=750mm；(2)已知管内底标高为-5m，则水面标高为：-5.0+0.75=-4.25m；(3)管顶标高为：-5.0 +1.0=-4.0m；(4)进水管水面距地面距离0.0—4.25=4.25m。
2．进水闸井参数设计进水闸井的作用是汇集各种来水以改变进水方向，保证进水稳定性。
进水闸井前设跨越管，跨越管的作用是当污水厂发生故障或维修时，可使污水直接排入水体，跨越管的管径比进水管略大，取为1200mm。
其设计要求如下：设在进水闸、格栅、集水池前；形式为圆形、矩形或梯形；尺寸可根据来水管渠的断面和数量确定，但直径不得小于 1.0m 或 1.2m；井底高程不得高于最低来水管管底，水面不得淹没来水官管顶。
考虑施工方便以及水力条件，进水闸井尺寸取2×4m，井深7m，井内水深0. 75m，闸井井底标高为0.0m，进水闸井水面标高为-5.0m，超越管位于进水管顶1 m 处，即超越管管底标高为-3.0m。
二、中格栅井及提升泵房中格栅井：7.0×4.0×7.0（H）m3分2组1．设计参数处理水量Q=50000m 3/d 秒流量Q1=0.579m 3/s最大设计流量Q=KZ*Q1=1.38*0.579=0.799 m 3/s 分两组格栅， 每组格栅最大设计流量Qmax=0.3995 m 3/s 栅前流速v 1=0.7m/s ，过栅流速v 2=0.9m/s 栅条宽度取s=0.01m ，格栅间隙e=20mm 格栅倾角α=75° ,栅前水深h =0.55m 2.计算草图如下进水图1 中格栅计算草图3．设计计算（1）确定格栅前水深，根据最优水力断面公式2max 121vB Q =计算得:栅前槽宽m v Q B 1.17.03995.02max 211=⨯==，则栅前水深m B h 0.5521.121=== （2）栅条间隙数）取4039.7(9.055.0200.075sin 3995.0sin max 2==⨯⨯︒==n ehv Q n α 式中：n —中格栅间隙数max Q —最大设计流量,m 3/s e —栅条间隙,mmh —栅前水深，mv —过栅流速，m/sα—格栅倾角（3）栅槽有效宽度,栅槽宽度一般比格栅宽0.2-0.3m ，取0.2 B=s （n-1）+en+0.2=0.01×（40-1）+0.020×40+0.2=1.39m 式中：B —栅槽宽度，m ；s —格条宽度，取0.01m （4）进水渠道渐宽部分长度m B B L 398.020tan 2 1.11.39tan 2111=︒-=-=α（其中进水渠渐宽部分展开角α1=︒20） （5）栅槽与出水渠道连接处的渐窄部分长度m L L 199.0212== （6）过栅水头损失（h 1）因栅条边为矩形截面，取k =3，则mg v k kh h 115.075sin 81.929.0)200.001.0(42.23sin 22^23401=︒⨯⨯⨯⨯===αε其中ε=β（s/e ）4/3 h 0：计算水头损失k ：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3 ε：阻力系数，与栅条断面形状有关，当为矩形断面时β=2.42 （7）栅后槽总高度（H ）取栅前渠道超高h 2=0.3m ，栅前槽总高度H 1=h+h 2=0.55+0.3=0.85m 栅后槽总高度H=h+h 1+h 2=0.55+0.115+0.3=0.965m （8）格栅总长度L=L 1+L 2+1.0+0.5+ H 1/tan α=0.398+0.199+1.0+0.5+0.85/tan75° =2.32m式中：L —栅槽总长度，m ；1L —中格栅的栅前进水渠道渐宽部分长度，m ；2L —中格栅与提升泵房连接处渐窄部分长度，m 。
H 1—栅前槽总高度（7）每日栅渣量max 0864001000Q w w k ⋅⋅=⨯总式中：w —每日栅渣量，3/m d0w —栅渣量，333/10m m 污水，当栅条间隙为16~25mm ，333010/05.010.0m m w -=污水；当栅条间隙为30~50mm ，333010/01.003.0m m w -=污水。
取污水333010/10.0m m w = d m w /5.0100038.18640001.0799.03=⨯⨯⨯=>d m /2.03，故采用机械清渣。
4.格栅除污机的选择：根据计算，可选用CH 型正靶回转式格栅除污机，主要技术参数：表 HG-1500型回转式格栅除污机技术参数三、污水提升泵房1 泵房工程结构按远期，流量设计当流量小于2m 3/s 时，常选用下圆上方 形泵房[1]。
本设计s m Q /799.03max =，故选用下圆上方形泵房。
采用SBR 工艺方案，污水处理系统简单，对于新建污水处理厂，工艺管线可以充分优化，故污水只考虑一次提升。
2 (1)污水进入污水厂的标高为-5m，过格栅的损失为0.115m，设计流量Q=799L /s，则集水池正常水位=-5+0.115=-4.855m（2）出水口距离泵房50m，出水口水面4m（3）集水池底标高-7.185m（4）泵房标高0m3（1）按进水管设计流量Q=799L/S，设5台泵（1备用），则每台水泵的容量为799/4=199.75（取200）集水池容积，采用1台泵相当于6min的容量:W=200*60*6/1000=72m3有效水深采用2.0，则集水池的面积：F=72/2=36m 2.池底坡度为i=0.2倾向集水坑；(2)选泵前扬程的估算集水池正常水位与出水口水位差为： 4-（-4.885）=8.885m(3)出水管水头损失：按每台有单独的出管口计：Q=200L/S,选用管径为DN400的铸铁管。
查表知(设计手册01） v=1.19m/s 1000i=5.04 出水管水头损失沿程损失 （50+6）*0.00504=0.28224m局部损失按沿程损失的30%为 0.3*0.28224=0.0847m 吸水管水头损失沿程损失 4.885*0.00504=0.0246局部损失按沿程损失的30%为 0.3*0.0246=0.0074（4）总扬程H=0.0074+0.0246+0.28224+0.0847+8.885=9.284m 4 选泵假设选用泵的扬程为12m ，查手册，可采用250WL600—15型立式排污泵表 250WL600-15型立式排污泵技术参数5 总扬程核算吸水管：无底阀滤水网 DN=400，ξ=3;90°铸铁弯头4个 ,DN400，ξ=0.6;偏心渐缩管 DN400⨯dn300 ，ξ=0.18h1=0.00504*4.885+(3+4*0.6+0.18)*(1.19)^2/(2*9.81)=0.427 出水管；偏心渐宽管dn300⨯DN400,ξ=0.13排出口径 （mm ） 流量 （m 3/h ） 扬程 （m ）转速 （r/min ）功率 （kW ） 效率 （%） 重量 （kg ）进水口径 （mm ）25075012 735 3277 1200 30090°弯头DN400(4个),ξ=0.48 90°弯头DN400(4个),ξ=0.3 活门，ξ=1.7（开启70°）h2=（50+6）*0.00504+(0.13+0.48*4+1.7+0.3*4)*(1.19)^2/(2*9.81) =0.6395H=h1+h2+h3+H1+H2=0.427+0.6395+0.5+8.885=10.45m<12m 符合所选泵，故可选择250WL600—15型立式排污泵。
二、计量井电磁流量计：Q=0~3000 m3/h ，Φ=800mm,2台 三、细格栅渠及旋流沉砂池 细格栅渠： 1．设计参数：设计流量Q max =0.799 m 3/s栅前流速v 1=0.7m/s ，过栅流速v 2=0.8m/s 栅条宽度s=0.01m ，格栅间隙e=10mm 格栅倾角α=75° 2．计算草图如下图3 细格栅计算草图进水3．细格栅的设计计算(1)确定格栅前水深，根据最优水力断面公式2max 121vB Q =计算得:栅前槽宽m v Q B 1.17.03995.02max 211=⨯==，则栅前水深m B h 0.5521.121===（2）栅条间隙数：hve Q n 细细αsin max =式中：细n —细格栅间隙数max Q —最大设计流量，s m /3995.03(按一组计）细e —栅条间隙，取 10mm ，即 0.01m ；h —栅前水深，取0.55mv —过栅流速，取 0.8m/s ；α—格栅倾角，取︒57；89.38.055.001.057sin 3995.0=⨯⨯︒⨯=细n 取90根（3）栅槽宽度B 。
