creo学习

Creo制造功能的操作方法

一． 待加工模型的生成方法：

选择新建→取消使用默认模版→确定→在对话框中选择mmns-harn-part→确定→进入零件造型(将零件造型完成) →点击保存（记下文件名）。

二． 零件粗加工的程序生成：

点击新建→选择制造（在对话框里取消使用默认模版）→确定→在对话框里选择mmns-mfg-nc→确定→点击参考模型→将制造好的零件模型打开→点击自动旁边的黑三角，在下拉菜单中选择默认→点击√→点击工件（选择长方体或圆柱体作为坯料并设置表面厚度，）→点击坐标系图标→在绘图区将坐标系设置在零件的上表面的正中间，（方法是，首先在绘图区点击零件的上表面，然后，按住Ctrl键在模型树中选取Right和Top面，最后修改Z轴坐标）→点击确定→点击工作中心，对弹出的对话框选择√→点击操作→在绘图区点击前面生成的坐标系→点击√→点击铣削窗口→在绘图区点击零件的上表面→点击√→点击铣削→点击粗加工下面的黑三角→选择体积快粗加工→在下拉菜单中选择完成→在弹出的刀具对话框中设置刀具结构尺寸，→点击应用→点击确定→在弹出的对话框中设置切削参数→点击确定→进行退刀设置（在对话框值内输入安全平面的高度5）→确定→选择窗口（在绘图区点击零件上表面）→确定→点击完成序列

点击应用程序→点击nc工艺→点击铣削→点击应用程序→点击NC→点击保存Lc文件→点击NC序列→选择体积快铣削→文件→MCD文件→点击完成→保存文件名seg000→确定→点击完成→P12→完成返回。

在记事本中打开所有文档，可查阅以tap为后缀粗加工程序。

三．零件精加工的程序生成：

点击铣削旁边的黑三角→选择槽腔加工→在下拉菜单中点击完成→设置切削参数→点击确定→点击模型→点击完成→在绘图区按住Ctrl键选择需要加工的表面→点击确定→点击完成返回→点击完成序列→点击应用程序→点击NC工艺→点击铣削→点击应用程序→点击保存LC文件旁边的黑三角→选择保存LC文件→点击NC→选择槽腔加工→点击文件→点击MCD文件→点击完成→设置文件名seq000→点击确定→点击完成→选择P12→点击完成输出。

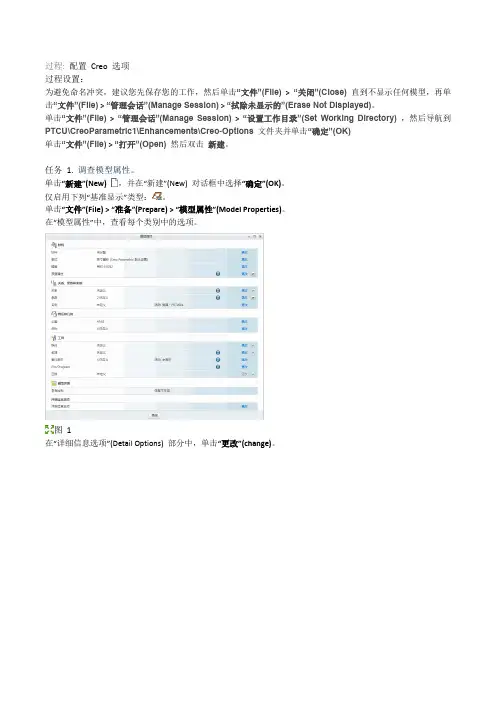

过程: 配置 Creo 选项 过程设置： 为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File) > “关闭”(Close) 直到不显示任何模型，再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。 单击“文件”(File) > “管理会话”(Manage Session) > “设置工作目录”(Set Working Directory) ，然后导航到 PTCU\CreoParametric1\Enhancements\Creo-Options 文件夹并单击“确定”(OK) 单击“文件”(File) > “打开”(Open) 然后双击 新建。 任务 1. 调查模型属性。 单击“新建”(New) ，并在“新建”(New) 对话框中选择“确定”(OK)。 仅启用下列“基准显示”类型：。 单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties)。 在“模型属性”中，查看每个类别中的选项。 图 1 在“详细信息选项”(Detail Options) 部分中，单击“更改”(change)。

图 2 请注意 3D 模型的选项。 单击“关闭”(Close) > “关闭”(Close)。 任务 2. 调查 Creo 选项。 单击“文件”(File) > “选项”(Options)。 在“Creo Parametric 选项” (Creo Parametric Options) 对话框中，选择左侧的每个类别，并大概浏览一下可用选项。 单击“取消”(Cancel)。 图 3 过程就此结束。

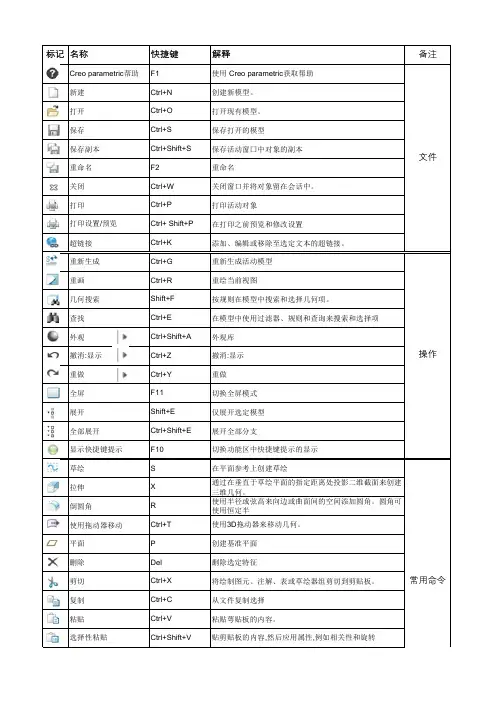

标记名称快捷键解释备注Creo parametric帮助F1使用 Creo parametric获取帮助新建Ctrl+N创建新模型。打开Ctrl+O打开现有模型。保存Ctrl+S保存打开的模型保存副本Ctrl+Shift+S保存活动窗囗中对象的副本重命名

F2重命名关闭Ctrl+W关闭窗口并将对象留在会话中。打印Ctrl+P打印活动对象打印设置/预览Ctrl+ Shift+P在打印之前预览和修改设置超链接Ctrl+K添加、编辑或移除至选定文本的超链接。重新生成Ctrl+G重新生成活动模型重画Ctrl+R重绘当前视图几何搜索Shift+F按规则在模型中搜索和选择几何项。查找Ctrl+E在模型中使用过滤器、规则和查询来搜索和选择项外观Ctrl+Shift+A外观库撤消:显示Ctrl+Z撤消:显示重做Ctrl+Y重做全屏F11切换全屏模式展开Shift+E仅展开选定模型全部展开Ctrl+Shift+E展开全部分支显示快捷键提示F10切换功能区中快捷键提示的显示草绘S在平面参考上创建草绘拉伸X通过在垂直于草绘平面的指定距离处投影二维截面来创建三维几何。倒圆角R使用半径或弦高来向边或曲面间的空间添加圆角。圆角可使用恒定半使用拖动器移动Ctrl+T使用3D拖动器来移动几何。平面P创建基准平面删除Del删除选定特征文件

操作剪切Ctrl+X将绘制图元、注解、表或草绘器组剪切到剪贴板。复制Ctrl+C从文件复制选择粘贴Ctrl+V粘贴萼贴板的内容。选择性粘贴Ctrl+Shift+V贴剪贴板的内容,然后应用属性,例如相关性和旋转激活Ctrl+A激活此窗口编辑定义Ctrl+E编辑选定对象的定义。组装A将元件添加到装配带反射着色Ctrl+1以带反射着色形式显示模型。带边着色Ctrl+2以带边看色形式显示模型。着色Ctrl+3以着色模式显示模型消隐Ctrl+4以线框显示模型,不显示隐藏线隐藏线Ctrl+5以线框显示模型,其中隐藏线显示为浅色。线框Ctrl+6以线框显示模型。BACKQ映射键:定向到后视图BOTTOME映射键:定向到底视图FRONT1映射键:定向到前视图LEFT2映射键:定向到左视图RIGHTW映射键:定向到右视图TOP3映射键:定向到顶视图标准方向4映射键:定向到轴测图标准方向Ctrl+D以标准方向显示对象。视图法向Shift+N垂直于选定图元定向视图。隐藏F映射键:隐藏选定的特征、元件和层隐藏Ctrl+H隐藏选定特征、元件和层。取消隐藏G映射键:取消隐藏选定的特征、元件和层全部取消隐藏Ctrl+ Shift+H取消隐藏所有手动隐藏的非层巧线框Z映射键:组件模式下,以线框显示选定的元件着色C射键:组件模式下,以着色显示选定的元件常用命令

creo钣金教程

在这个 Creo 钣金教程中，我们将学习如何使用 Creo CAD 软件进行钣金工艺的设计和建模。钣金工艺是制造业中非常常见的一种加工方法，它利用压力、切割等方法将金属板材加工成所需的形状。Creo 提供了一系列强大的钣金工具，可以帮助设计师轻松地创建复杂的钣金零件和装配件。在本教程中，我们将深入了解以下内容：

1. Creo 钣金环境设置：首先，我们将了解如何设置 Creo 环境以进行钣金设计。这包括选择合适的单位制、载入适当的钣金库以及设置工作空间。

2. 创建钣金零件：接下来，我们将学习如何使用 Creo 的建模工具创建钣金零件。我们将使用各种基本几何形状（如矩形、圆形等）来建立零件的基本轮廓，并使用操作工具（如拉伸、折叠等）来形成所需的形状。

3. 转换成钣金：一旦我们创建了零件的基本形状，我们将学习如何将其转换为钣金零件。Creo 提供了一些专门的工具和功能，以帮助我们将普通的零件转换为适合钣金工艺的形式。

4. 添加弯曲特征：接下来，我们将学习如何在钣金零件上添加弯曲特征。Creo 的钣金板厚分析工具可以帮助我们确定最佳的弯曲半径和角度，并生成相应的模型。

5. 组装钣金零件：最后，我们将学习如何使用 Creo 的组装功能将钣金零件组装成最终的装配件。我们将学习如何使用约束和关系来确保零件之间的正确位置和运动。

请注意，本教程中所有的示例和演示文本都是虚构的，仅用于展示 Creo 钣金工艺的基本原理和技巧。实际应用中，请根据具体需求进行调整和修改。

希望这个 Creo 钣金教程对您有所帮助！如果您有任何问题或疑问，请随时提问。祝您学习愉快！
