太阳能光伏发电停车棚设计方案

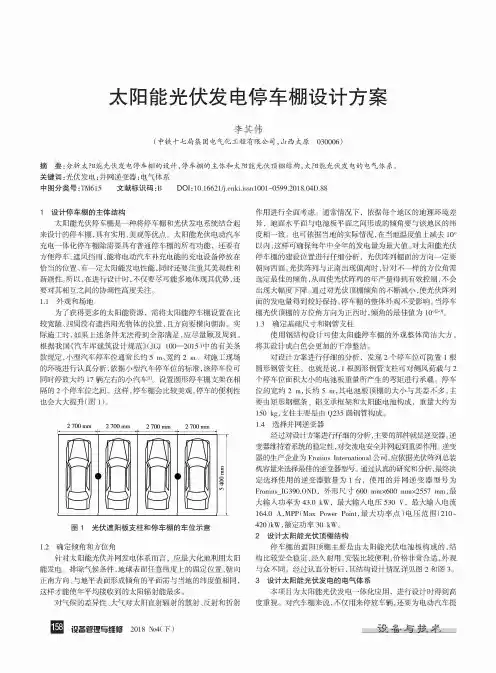

图1光伏遮阳板支柱和停车棚的车位示意1.2确定倾角和方位角针对太阳能光伏并网发电体系而言，应最大化地利用太阳 能发电。排除气候条件，地球表面任意纬度上的固定位置、朝向 正南方向、与地平表面形成倾角的平面需与当地的纬度值相同，1设计停车棚的主体结构太阳能光伏停车棚是一种将停车棚和光伏发电系统结合起 来设计的停车棚，具有实用、美观等优点。太阳能光伏电动汽车 充电一体化停车棚除需要具有普通停车棚的所有功能，还要有 方便停车、遮风挡雨、能将电动汽车补充电能的充电设备停放在 恰当的位置、有一定太阳能发电性能，同时还要注重其美观性和 新颖性。所以，在进行设计时，不仅要尽可能多地体现其优势，还 要对其相互之间的协调性高度关注。1.1外观和场地为了获得更多的太阳能资源，需将太阳能停车棚设置在比 较宽敞、四周没有遮挡阳光物体的位置，且方向要横向朝南。实 际施工时，如果上述条件无法得到全部满足，应尽量顾及周到。 根据我国《汽车库建筑设计规范》(JGJ 100—2015)中的有关条 款规定，小型汽车停车位通常长约5 ；、宽约2 ；。对施工现场 的环境进行认真分析，依据小型汽车停车位的标准，该停车位可 同时停放大约17辆左右的小汽车m。设置圆形停车棚支架在相 隔的2个停车位之间。这样，停车棚会比较美观，停车的便利性 也会大大提升(图1)。

2 700 mm 2 700 mm 2 700 mm 2 700 mm作用进行全面考虑。通常情况下，依据每个地区的地理环境差 异，地面水平面与电池板平面之间形成的倾角要与该地区的纬 度相一致。也可依据当地的实际情况，在当地温度值上减去10" 以内，这样可确保每年中全年的发电量为最大值。对太阳能光伏 停车棚的建设位置进行仔细分析，光伏阵列棚面的方向一定要 朝向西面。光伏阵列与正南出现偏离时，针对不一样的方位角需 选定最佳的倾角，从而使光伏阵列的年产量得到有效控制，不会 出现大幅度下降。通过对光伏顶棚倾角的不断减小，使光伏阵列 面的发电量得到较好保持、停车棚的整体外观不受影响。当停车 棚光伏顶棚的方位角方向为正西时，倾角的最佳值为10°=2-3>。1.3确定基础尺寸和钢管支柱使用钢结构设计可使太阳能停车棚的外观整体简洁大方， 将其设计成白色会更加的干净整洁。对设计方案进行仔细的分析，发现2个停车位可防置1根 圆形钢管支柱。也就是说，1根圆形钢管支柱可对侧风荷载与2 个停车位面积大小的电池板重量所产生的弯矩进行承载。停车 位的宽约2 ;，长约5 ;，其电池板顶棚的大小与其差不多，主 要由矩形钢檩条、铝支承框架和太阳能电池构成，重量大约为 150 kg，支柱主要是由Q235圆钢管构成。1.4选择并网逆变器经过对设计方案进行仔细的分析，主要的部件就是逆变器。逆 变器维持着系统的稳定性，对交流电安全并网起到重要作用。逆变 器的生产企业为Fronius International公司，应依据光伏阵列总装 机容量来选择最佳的逆变器型号。通过认真的研究和分析，最终决 定选择使用的逆变器数量为1台，使用的并网逆变器型号为 Fronius_IG390.0ND，外形尺寸 600 mmx600 mmx2557 mm，最 大输人功率为43.0 kW，最大输人电压530 V，最大输人电流 164.0 A，MPP(Max Power Point，最大功率点）电压范围（210~ 420)kW，额定功率30 kW。2设计太阳能光伏顶棚结构停车棚的遮阳顶棚主要是由太阳能光伏电池板构成的，结 构比较安全稳定，经久耐用，安装比较便利，价格非常合适，外观 与众不同。经过认真分析后，其结构设计情况详见图2和图3。 3设计太阳能光伏发电的电气体系这样才能使年平均接收到的太阳辐射能最多。 本项目为太阳能光伏发电一体化应用，进行设计时得到高对气候的差异性、大气对太阳直射辐射的散射、反射和折射 度重视。对汽车棚来说，不仅用来停放车辆，还要为电动汽车提
