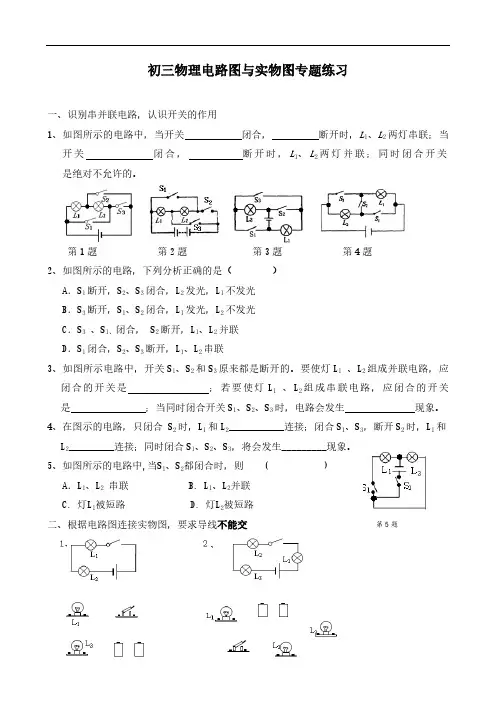

初三物理电路图与实物图专题练习
一、识别串并联电路，认识开关的作用
1、如图所示的电路中，当开关 闭合， 断开时，L
1、L
2两灯串联；当
开关 闭合， 断开时，L
1、L
2两灯并联；同时闭合开关
是绝对不允许的。
第1题 第2题 第3题 第4题
2、如图所示的电路，下列分析正确的是（ ）
A．S
1断开，S
2、S
3闭合，L
2发光，L
1不发光
B．S
3断开，S
1、S
2闭合，L
1发光，L
2不发光
C．S
3 、S
1、闭合， S
2断开，L
1、L
2并联
D．S
1闭合，S
2、S
3断开，L
1、L
2串联
3、如图所示电路中，开关S
1、S
2和S
3原来都是断开的。要使灯L
1 、L
2组成并联电路，应
闭合的开关是 ；若要使灯L
1 、L
2组成串联电路，应闭合的开关
是 ；当同时闭合开关S
1、S
2、S
3时，电路会发生 现象。
4、在图示的电路，只闭合 S
2时，L
1和L
2___________连接；闭合S
1、S
3，断开S
2时，L
1和
L
2_________连接；同时闭合S
1、S
2、S
3，将会发生_________现象。
5、如图所示的电路中,当S
1、S
2都闭合时，则 ( )
A．L
1、L
2 串联 B. L
1、L
2并联
C. 灯L
1被短路 D. 灯L
2被短路
二、根据电路图连接实物图，要求导线不能交第5题6.
7.8.9.
三、根据实物图将对应的电路图画在该实物图的下方。四、电路改错、设计电路
1、L1和L2串联,请在下面左图中错误之处打上“×”，加以改正，并在右边空白处画出正
确的电路图。
2、L1和L2并联,请在下面右图中错误之处打上“×”，加以改正，并在右边空白处画出正
确的电路图。
3、王刚同学想设计一个电路，他想用开关S
1控制灯泡L
1，用开关S控制L
1、L
2，请你帮他
把电路图设计在下面的方框内，同时根据你设计的电路图将右边的实物图连接正确。
九年级上册物理《电学作图》专题训练（附答案）
1．请根据图所示的实物图，画出对应的电路图。
2．在探究通过导体的电流与导体两端电压的关系实验中，
(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；
(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路，要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)。
3．在“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图。 请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
4．如图所示的电路中，请用笔画线代替导线使电路完整。要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。 6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；
（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：
①电压表测小灯泡两端的电压； ②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小。
8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：
①电流表只测量L1的电流； ②闭合开关 ，向右移动滑动变阻器的滑片，L1的亮度不变，L2的亮度变暗。（不考虑电流表的量程选择）
10．请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
电路图连接专题训练 班级: 姓名： 一、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
二、根据电路图连接实物图，连接导线不能交叉
LLSS
三、电路识别
1、电路的连接情况有三种如右上图所示：只闭合开关S1
，电路为
；只闭合开关S 2 ，电路为 ；同时闭合开关S 1和S 2 ，电路为 。〔填“通路〞、“开路〞或“短路〞〕
2、如下图电路，如果同时闭合开关S1S3，且断开S2，那么灯L1、L2为 联；
要使灯L1、L2组成串联电路，只要闭合开关 .
四、电路设计
1、楼道里，利用光敏材料制成“光控开关〞，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关〞，当有人走动发出声音时，自动闭合；无人走动时，自动断开。假设将这两个开关配合使用，就可以使楼道灯变得“智能化〞，这种“智能〞电路正确的选项是〔 〕
2、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下列图所示的电路，你认为符合上述要求的是〔 〕
A B C D
3、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的选项是
初三物理电路图练习题及答案
一、选择题
1. 在串联电路中，电流的大小关系是：
A. 各处电流相等
B. 各处电流不等
C. 电流大小与电阻成反比
D. 电流大小与电阻成正比
2. 下列哪种情况下，电路中的电流会发生变化？
A. 电阻值增大
B. 电源电压增大
C. 电路断开
D. 所有选项
3. 并联电路中，电压的大小关系是：
A. 各支路电压相等
B. 各支路电压不等
C. 电压大小与电阻成反比
D. 电压大小与电阻成正比
4. 欧姆定律公式是：
A. I = U/R
B. U = IR
C. R = U/I
D. 所有选项
5. 一个电阻为10Ω的电阻器，通过它的电流为0.2A，那么电阻两端的电压是： A. 2V
B. 20V
C. 0.2V
D. 0.02V
二、填空题
1. 串联电路的总电阻等于各部分电阻的______。
2. 并联电路的总电流等于各支路电流的______。
3. 电路中，电阻器的作用是______电流。
4. 电压表的内阻应该______，以减少测量误差。
5. 电流表的内阻应该______，以减少测量误差。
三、计算题
1. 一个由两个电阻R1和R2串联组成的电路，R1=5Ω，R2=10Ω，电源电压为12V。求电路中的总电流。
2. 一个由两个电阻R1和R2并联组成的电路，R1=20Ω，R2=30Ω，电源电压为6V。求电路中的总电阻。
3. 一个电阻器R=15Ω，接在电压为9V的电源上，求通过电阻器的电流。
四、简答题
1. 请简述串联电路和并联电路的区别。
2. 为什么在电路中使用电压表和电流表时，需要考虑它们的内阻？
五、实验题
1. 设计一个实验，验证欧姆定律。
2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。
答案：
一、选择题
1. A 2. D
