电气应届生面试题

电气工程师应聘试题

姓名：

一、 名词解释：

1、基尔荷夫第一定律

2、TN—S系统

3、自耦减压起动

4、同名端

二、 填空：

1、已知正弦交流电的表达式e=EmSin(wt+Φ)，式中e表示，Em表示，w表示，Φ表示。

2、十进制数字8，转换成二进制数字，这个数字是。

3、某交流回路消耗有功功率为P，消耗无功功率为Q，则该回路消耗的视在功率为，该回路的总功率因数为。

4、普通的低压电机、交流弧焊机等，要求其绕组的对地绝缘电阻最小不得小于。

5、全电路的欧姆定律表达式是（用代号I、E、R、r表示）各代号的含义是，，，。

6、对称负载、星形连接的三相电路，线电流等于倍相电流，线电压等于倍相电压。

7、RC串联电路中，已知电阻上的电压为交流10V，电容上的电压为交流10V，该电路中电阻和电容上的电压之和为。

8、绕线式三相异步电动机，当定子电压保持不变，只增加转子回路中的附加阻抗时，电动机所能产生的最大转矩将。

9、运行中的电流互感器二次边禁止，电压互感器二次边禁止。

10、目前异步电机采用的调速方式中，最理想的是。

11.电气设备的绝缘等级可分为A、B、、、等几类。

12.三相交流电源的相色一般用色、色、色表示，接地线一般用色电缆。

13.电力系统中常用的电压等级有400V、3KV、KV、KV、KV等。（从低到高依次填写）

14.两只电容器C1、C2串联，那么总电容量C总=，若二者并联，那么总电容量C总=。

三、 简答题：

1、能耗制动主要用在三相鼠笼式异步电动机和他励式直流电动机上，请简述在这两种电动机上是如何实施能耗制动的。

2、简述电力变压器并联运行的条件。

3、请分析起重机满载重物，从起升机构通电运行到重物匀速下降，起升电机的工作状态与过程。

4、简述断路器、负荷开关、隔离刀闸三者的区别。

5、试述普通晶闸管分为哪几极？并写出其导通条件。

四、制图题：

1. 画出星-三角启动的电气原理图，并绘制出其PLC接线图，梯形图，写出程序。

1 电气工程师面试题

一、名词解释：

1、三相交流电： 由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统，叫三相交流电。

2、一次设备： 直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

3、二次设备： 对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

4、高压断路器： 又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。它具有相当完善的灭弧结构和足够的断流能力。

5、负荷开关： 负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

6、空气断路器 （自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、 2 短路、电压降低或消失时，能自动切断电路。

7、电缆： 由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

8、母线： 电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

9、电流互感器： 又称仪用变流器，是一种将大电流变成小电流的仪器。

10 、变压器： 一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11 、高压验电笔： 用来检查高压网络变配电设备、架空线、电缆是否带电的工具。

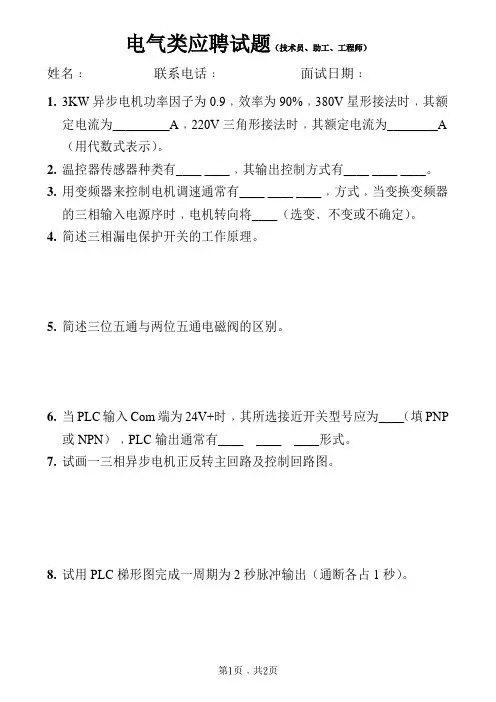

第1页﹐共2页 电气类应聘试题（技术员、助工、工程师）

姓名﹕ 联系电话﹕ 面试日期﹕

1. 3KW异步电机功率因子为0.9﹐效率为90%﹐380V星形接法时﹐其额定电流为_________A﹐220V三角形接法时﹐其额定电流为________A（用代数式表示）。

2. 温控器传感器种类有____ ____﹐其输出控制方式有____ ____ ____。

3. 用变频器来控制电机调速通常有____ ____ ____﹐方式﹐当变换变频器的三相输入电源序时﹐电机转向将____（选变﹑不变或不确定）。

4. 简述三相漏电保护开关的工作原理。

5. 简述三位五通与两位五通电磁阀的区别。

6. 当PLC输入Com端为24V+时﹐其所选接近开关型号应为____（填PNP或NPN）﹐PLC输出通常有____ ____ ____形式。

7. 试画一三相异步电机正反转主回路及控制回路图。

8. 试用PLC梯形图完成一周期为2秒脉冲输出（通断各占1秒）。

第2页﹐共2页

9. 试用梯形图完成以下控制（LS1﹑LS2﹑LS3﹑LS4﹑LS5﹑KM分别用M1﹑M2﹑M3﹑M4﹑M5﹑YO代替）

10. 请将以下短文翻译成中文

A Programmable Logic Controller (PLC or programmable controller) is

a device that a user can program to perform a series or sequence of events.

These events are triggered by stimuli (usually called inputs) received at the

PLC or through delayed actions such as time delays or counted occurrences.

电气工程及其自动化专业应聘电气工程师前热身电气自动化面试题题:

1、三相交流电： 由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统，叫三相交流电。

2、一次设备： 直接与生产电能和输配电有关的设备称为一次设备.包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

3、二次设备： 对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

4、高压断路器： 又称高压开关,它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流.它具有相当完善的灭弧结构和足够的断流能力。

5、负荷开关: 负荷开关的构造秘隔离开关相似,只是加装了简单的灭弧装置。它也是有一个明显的断开点,有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

6、空气断路器 （自动开关）:是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。

7、电缆： 由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆.

8、母线： 电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

9、电流互感器: 又称仪用变流器，是一种将大电流变成小电流的仪器.

10 、变压器： 一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11 、高压验电笔： 用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
