ＩＣＯＮ　２０００：新千年的步伐特点半个多世纪以前，Ｂｉｆｆｉ就已经开始制造阀门执行机构，其不断的创新和敢于面对挑战的能力，奠定了她在世界范围内的领导地位。１９９２年，Ｂｉｆｆｉ开始了智能型执行机构的研发，自问世以来，受到全世界主要用户的欢迎，从钻井平台到热带雨林，从寒冷的西伯利亚到严酷的沙漠环境，各种场合都有实际应用。现在，伴随着ＩＣＯＮ２０００的诞生，我们又向轻松使用、方便维护迈出了一步。智能执行机构的优点ＩＣＯＮ２０００系列与传统产品相比，其智能化优点如下：调试简单调试和试运行阶段是执行机构最容易损坏的时期。一次好的调试通常能解决执行机构使用时遇到的大部分问题。智能化执行机构核心参数的初始调试可以通过现场操作接口和自带软件实现，不用拆卸一个螺钉螺母即可完成，从而极大缩短了调试时间，并提高可靠性。增强型现场操作接口ＩＣＯＮ２０００执行机构有两个显示窗，用于显示执行机构的动态信息和变量。上方的窗口可动态显示位置或力矩，下方（两行）显示具体的报警和警告信息等。在失电和手动操作状态时，位置也能继续显示。通过现场操作按钮可以对执行机构进行全面的操作，而无须使用其它工具。用户可以通过设置密码来防止未经授权的操作。诊断内部电路系统通过不断收集各传感器发来的信息，可连续监视执行机构的状态。经过综合判断处理可发出各种报警和警告信息，并可用多种语言直接显示，无须繁杂的代码编译。

２３４更新、更强、更先进…结构更简单可靠，结构更简单可靠，使用更方便使用更方便机械零件数量的减少提高了系统的可靠性并降低了维护费用。铝合金高强度的外壳，保证了ＩＣＯＮ２０００能在最恶劣环境中使用。双重密封将灰尘和潮湿隔离在产品外面。内部元件的精心选择，提高了整个系统的输出效率（电机直接驱动齿轮），从而降低了操作成本。提高产品易用性，实现了降低培训成本的目标。无需编码解码，ＩＣＯＮ２０００的操作菜单简单明了，并有多种语种选择（意大利语、英语、西班牙语、葡萄牙语、法语、德语）。内部传感器所有内部传感器均为无接触式。扭矩传感器通过直接测量电机转速，可高精度检测扭矩值，精度可达公称扭矩的１％。位置传感器由低功耗专用微处理器控制的霍尔效应增强型编码器具有输出轴旋转１０°的分辨率。传感器监视着电动执行机构的旋转活动，即使在失电情况下，也可完全记录、更新、储存和就地显示手动操作时的位置变化。电子卡：最新的技术该卡的控制芯片采用了日立（Ｈｉｔａｃｈｉ）１６位高性能芯片，具有１２８Ｋｂ的闪存。这提供了极高的适用性，并可以在需要时重新编程。内部连接线经过了精心的简化设计。电子卡的模块化设计为系统提供了多种的组合方案。５６接线端子腔接线盒的双重密封结构提供了更高的保护，宽敞的空间更方便用户接线

一、 Rotork 1． 作调节型执行机构（IQM型）： 4~41短接

5~39短接 26+、27-模拟信号指令 22+、23-阀位反馈信号 2．

作开关型电动阀门（IQ型） 4~36短接 5~34短接（有停止指令中间停不短接） 指令：开：35、5 关：33、5 反馈：开：8、9 关：6、7

模拟量电流反馈：22+、23— 电源失电故障反馈：42、43（常闭）

二、 Autork 1、 作调节型执行机构（IKM型）： 4~36短接

5~39短接 模拟信号指令：26+、27—： 阀位反馈信号：22+、23— 2、

作开关型电动阀门（IK型） 4~36短接 5~34短接（有停止指令中间停不短接） 指令：开：35、5 关：33、5 停：34、5

反馈：开：8、9 关：6、7 模拟量电流反馈：22+、23—

电源失电故障反馈：42、43（常闭）

三、 Auma 1、 作调节型电动阀门 指令：2+、3— 反馈：24+、23— 2、 作开关型电动阀门 指令：开：3、11 关：2、11、停：11 4 反馈：开：39、40 关：35、36

四、 扬州西门子一体化电动门 1、 MK系列 （1）、作调节型电动阀门 模拟量指令：15+、16- 模拟量反馈：13+、14- （2）、作开关型电动阀门 指令：开：18、21 关：19、21 反馈：开：3、4

关：1、2 模拟量反馈：13+、14—； （3）、电源 AC380V:22(A)、23(B)、24(C); AC220V:23(L)、24(N) 2. LK系列（国产技术）

作开关型电动阀门 短接：19、20 指令：开：3、4； 关：2、4 停止指令1、4

反馈：开：17、18； 关：5、6 模拟量反馈：8+、7—

电源故障：9 21 自保持：X11需点动则将此插头拔掉 五、 sipos执行机构 1、 ECOTRON经济型：带继电器板的圆形插头式连接（电动门） 短接：5、6端子 指令：开：3、1； 关：2、1 紧急关：9、10 停：4、1 反馈：开：28、29； 关：32、33

温州合力自动化仪表有限公司

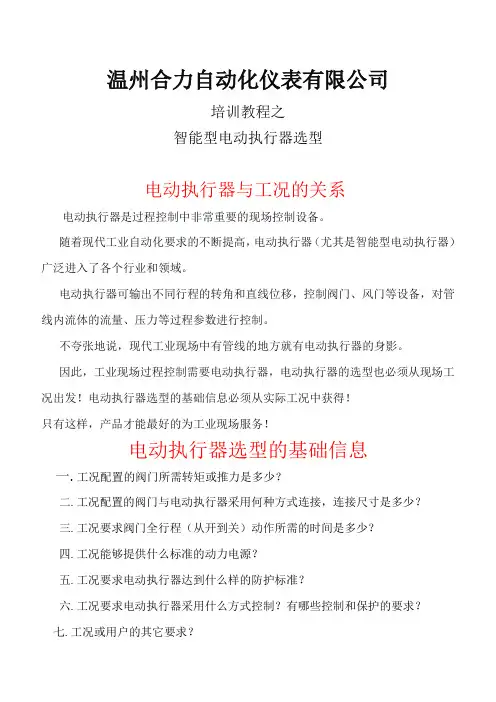

培训教程之

智能型电动执行器选型

电动执行器与工况的关系

电动执行器是过程控制中非常重要的现场控制设备。

随着现代工业自动化要求的不断提高，电动执行器（尤其是智能型电动执行器）广泛进入了各个行业和领域。 电动执行器可输出不同行程的转角和直线位移，控制阀门、风门等设备，对管线内流体的流量、压力等过程参数进行控制。

不夸张地说，现代工业现场中有管线的地方就有电动执行器的身影。 因此，工业现场过程控制需要电动执行器，电动执行器的选型也必须从现场工况出发！电动执行器选型的基础信息必须从实际工况中获得！

只有这样，产品才能最好的为工业现场服务！

电动执行器选型的基础信息

一.工况配置的阀门所需转矩或推力是多少？

二.工况配置的阀门与电动执行器采用何种方式连接，连接尺寸是多少？

三.工况要求阀门全行程（从开到关）动作所需的时间是多少？

四.工况能够提供什么标准的动力电源？

五.工况要求电动执行器达到什么样的防护标准？

六.工况要求电动执行器采用什么方式控制？有哪些控制和保护的要求？

七.工况或用户的其它要求？

一．工况配置的是什么形式的阀门？

（一）阀门的形式决定电动执行器输出的形式

1.闸阀、截止阀等由阀杆带动启闭件沿阀座密封面做升降运动的阀门一般采用多回转输出的推力型电动执行器。

2.球阀、蝶阀等启闭件绕垂直于通路的固定轴旋转的阀门一般选用部分回转输出的转矩型电动执行器。

3.调节阀等靠垂直推拉阀杆改变流体通道面积，以改变流体流量的阀门一般用直

行程输出的频繁调节型电动执行器。

（二）阀门的形式决定电动执行器输出的形式

1.闸阀、截止阀等启闭件由阀杆带动沿阀座密封面做升降运动的阀门一般采用多回转输出的电动执行器。

2.一般多回转和部分回转电动执行器输出转矩都不大于几千N.m。

3.转矩型多回转电动执行器通过选配各种减速器可达到数十万N.m的输出转矩，同时转换为部分回转型、多回转推力型电动执行器，以满足工况下的大转矩需求。

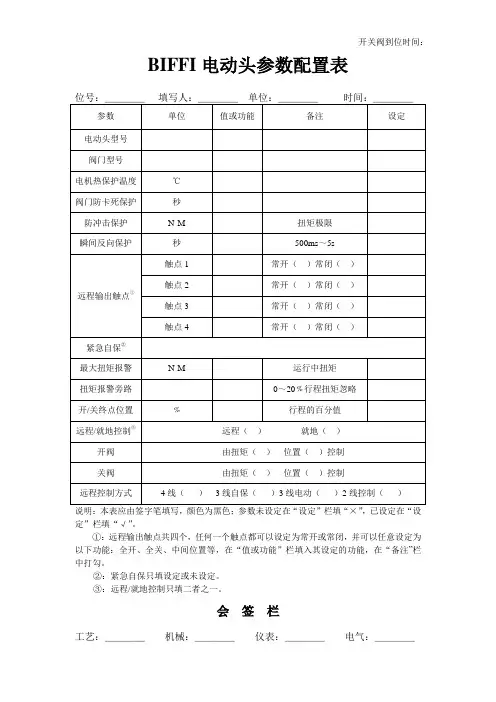

BIFFI电动头参数配置表

位号：＿＿＿＿ 填写人：＿＿＿＿ 单位：＿＿＿＿ 时间：＿＿＿＿

参数 单位 值或功能 备注 设定

电动头型号

阀门型号

电机热保护温度 ℃

阀门防卡死保护 秒

防冲击保护 N·M 扭矩极限

瞬间反向保护 秒 500ms～5s

远程输出触点① 触点1 常开（ ）常闭（ ）

触点2 常开（ ）常闭（ ）

触点3 常开（ ）常闭（ ）

触点4 常开（ ）常闭（ ）

紧急自保②

最大扭矩报警 N·M 运行中扭矩

扭矩报警旁路 0～20﹪行程扭矩忽略

开/关终点位置 ﹪ 行程的百分值

远程/就地控制③ 远程（ ） 就地（ ）

开阀 由扭矩（ ） 位置（ ）控制

关阀 由扭矩（ ） 位置（ ）控制

远程控制方式 4线（ ） 3线自保（ ）3线电动（ ）2线控制（ ）

说明：本表应由签字笔填写，颜色为黑色；参数未设定在“设定”栏填“×”，已设定在“设定”栏填“√”。

①：远程输出触点共四个，任何一个触点都可以设定为常开或常闭，并可以任意设定为以下功能：全开、全关、中间位置等，在“值或功能”栏填入其设定的功能，在“备注”栏中打勾。

②：紧急自保只填设定或未设定。

③：远程/就地控制只填二者之一。

会 签 栏

工艺：＿＿＿＿ 机械：＿＿＿＿ 仪表：＿＿＿＿ 电气：＿＿＿＿ 开关阀到位时间：
