shp文件的坐标系转化

[原创] ArcGIS Guide: Excel中XY点数据生成点Shape文件方法

Author: Candy Date:2012/8/15

E-mail: @

Where: ;

1、Excel-XY数据

图1 Excel-XY点数据

2、ArcGIS-ArcInfo 9.3-GIS软件

图2 ArcMap-ArcInfo9.3 软件界面

3、将Excel中的点数据(Lat,Lon)转换为Shape文件(point)的方法

（1）点击ArcGIS中的 按钮，添加数据；选择“Data-XY.xlsx”数据文件，点击Add

按钮添加数据到ArcGIS中。

图3 选择Excel数据文件

图4 选择Excel文件中的数据表XY_Data$

点击Add添加表格数据到ArcGIS软件中：

（2）在Layers图层栏，选择导入的数据表，点击鼠标右键，选择“Data”-“Export…”，

将Excel表格保存为*.dbf文件；

点击“OK”，导出*dbf格式的文件。

这时在ArcGIS中弹出对话框窗口，询问是否要将 “Export_Output.dbf”文件导入到ArcGIS

视图中，选择“yes”（确定）。

（3）将上面生成的*.dbf文件在ArcGIS中显示出来，并导出为Shape文件。

选择Layers栏中的*.dbf文件，点击鼠标右键，选择“Display XY Data…”——选择XY

属性列——选择坐标系统——“OK”。

点击Layers中生成的图层，点击右键，选择“Data”——“Export…”即可导出shape文

件。

如下图所示：

选择坐标系统(也可由已有的shape文件指定)：

选择“Select”——在弹出的坐标系统选择对话框中选择“World”-“WGS 1984”；

也可以选择“Import…”——在弹出的窗口中选择已有的Shape文件(要有*.prj文件)。

经纬度转shp格式

1. 什么是经纬度？

经纬度是一种地理坐标系统，用来表示地球上任意位置的坐标。它由两个角度值组成：纬度和经度。纬度表示位置与赤道的角距离，可以取值范围为-90°到90°；经度表示位置与本初子午线（通常为格林威治子午线）的角距离，可以取值范围为-180°到180°。

2. 什么是shp格式？

SHP（Shapefile）是一种常见的空间矢量数据格式，由ESRI（Environmental

Systems Research Institute）公司开发。它主要用于存储地理信息系统（GIS）中的点、线、面等空间要素数据。SHP文件由多个文件组成，其中包括.shp、.shx和.dbf等文件。

• .shp文件：存储实际的几何图形数据；

• .shx文件：存储几何图形数据的索引信息，用于提高检索效率；

• .dbf文件：存储属性数据。

3. 经纬度转shp格式的步骤

步骤1：准备经纬度数据

首先需要准备一组经纬度数据，可以从GPS设备、卫星图像或者其他来源获取。每个经纬度数据对应一个点或者一个区域。

步骤2：选择合适的GIS软件

在将经纬度转换为shp格式之前，需要选择一款合适的GIS软件来进行操作。常见的GIS软件包括ArcGIS、QGIS等。这些软件提供了丰富的功能，可以进行空间数据处理、地图制作等操作。

步骤3：创建空白的shp文件

使用GIS软件创建一个空白的shp文件，在该文件中将存储经纬度数据对应的几何图形和属性信息。在创建过程中，需要指定几何类型（点、线、面）和属性字段。

步骤4：导入经纬度数据

将准备好的经纬度数据导入到创建好的shp文件中。根据数据类型和格式，可以选择导入点、线或者面。 步骤5：设置坐标系

在导入经纬度数据后，需要设置坐标系以确保地理位置信息正确显示。常用的坐标系包括WGS84（世界地理坐标系统）和GCJ02（国测局坐标系统）。

步骤6：编辑属性信息

剩余工作步骤

剩余工作主要是四个大步骤：补充皓盘字段、转坐标、入库、打发证。需要使用的软件：arcgis10.2、界址线数据补充EXE2016、皓盘入库。

所有文件操作前必须备份！！！

一、转坐标

1、定义坐标系-将所有村组的shp图按图层定义为80坐标系

1）、卸载arcgis10安装arcgis10.2

卸载arcgis10需要用安装文件卸载。

安装arcgis10.2，安装完成后，修改service，替换。

2）、打开arcMap10.2 ，点打开shp图

单击arcToolbox—数据管理工具—投影和变换—（双击）定义投影—弹窗

3）、输入数据集或要素类-即打开shp所在路径，打开 DK层。

坐标系—XY坐标系—投影坐标系—Gauss Kruger—xian

1980—Xian 1980 3 Degree GK CM 117E—确定。

每次定义待右下角提示完成—弹出小锤子标识。

重复以上步骤分别操作JZX、JZD。

2、创建自定义地理（坐标）变换

单击arcToolbox—数据管理工具—投影和变换—（双击）创建自定义地理（坐标）变换—弹窗

1)、地理（坐标）变换名称—80-2000 2）、输入地理坐标系--坐标系—XY坐标系—投影坐标系—Gauss Kruger—xian 1980—Xian 1980 3 Degree GK CM 117E—确认。

3）、输出地理坐标系-坐标系—XY坐标系—投影坐标系—Gauss Kruger—CGCS 2000—CGCS 2000 3 Degree GK CM

117E—确认

4）、方法—COORDINATE_FRAME

5）、参数（对照文档qq参数对应下列顺序赋值）

X轴平移（米）-- 7.68262886413966

7.056203365326

Y轴平移（米）--15.9886805528821

-14.648892402649

Z轴平移（米）--12.1757744210204

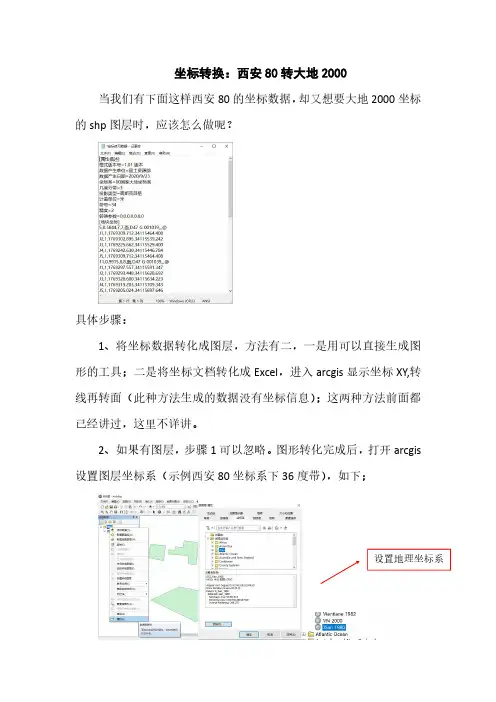

坐标转换：西安80转大地2000当我们有下面这样西安80的坐标数据，却又想要大地2000坐标的shp图层时，应该怎么做呢？

具体步骤：1、将坐标数据转化成图层，方法有二，一是用可以直接生成图

形的工具；二是将坐标文档转化成Excel，进入arcgis显示坐标XY,转线再转面（此种方法生成的数据没有坐标信息）；这两种方法前面都已经讲过，这里不详讲。2、如果有图层，步骤1可以忽略。图形转化完成后，打开arcgis

设置图层坐标系（示例西安80坐标系下36度带），如下；

设置地理坐标系

3、在设置好数据框属性（西安80坐标状态下）右键导出数据，

一定要选择按数据框导出，这一次导出后的图层就拥有西安80坐标

属性；设置投影坐标系

导出图层80坐标4、移除内容列表所有图层，重新设置图层属性（大地2000,36

度带），方法同上；5、加入刚才步骤3中导出的西安80坐标系属性图层，再次按数

据框导出，方法同上；6、右键查看图层属性，为大地2000坐标36度带，坐标转换完成。工具分享：
