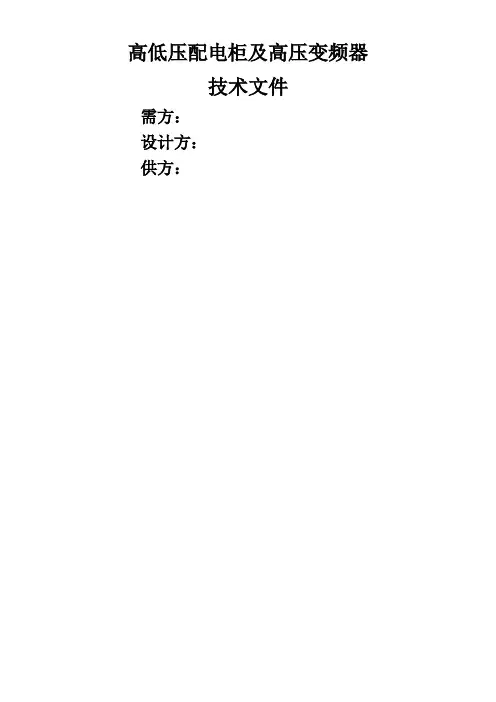

高低压配电柜及高压变频器技术文件需方：设计方：供方：1合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括在投标期内有效的任何修正和补充。
2 除非合同另有规定，均须遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
3应遵循以下主要现行的国家、行业标准和规程，并严格执行有关的强制性国家标准和国家颁发的“工程建设标准强制性条文”。
（但不限于此）DL/T994 《火电厂风机水泵用高压变频器》IEC-694 《高压开关设备和控制设备标准的共用条款》IEC60529 《外壳防护等级》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL/T593-2006 《高压开关设备和控制设备标准的共用技术要求》DL/T539 《户内交流高压开关柜和元器件凝露及污秽试验条件》DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》GB1207-1997 《电压互感器》GB4026－83 《电器接线端子的识别和用字母数字符号标志接线端子的原则》GB763-90 《交流高压电器在长期工作时的发热》GB2706 -89 《交流高压电器动热稳定试验方法》GB3309 -1989 《高压开关设备常温下的机械试验》GB311.4~6 《高电压试验技术》GB/T16927.1 《高电压试验技术第一部分：一般试验要求》GB/T16927.2 《高电压试验技术第二部分：测量系统》GB156 《标准电压》GB/T11022 《高压开关设备和控制设备标准的共用技术要求》SD318-89 《高压开关柜闭锁装置技术条件》DL/T5222 《导体和电器选择设计技术规定》GB/T1980 《标准频率》GB/T2423-10 《电工电子产品环境试验第二部分：试验方法试验Fc:振动（正弦）》GB/T14549 《电能质量公用电网谐波》IEEE 519 《电力系统谐波控制推荐实施规范和要求》GB12668.3-2006 《调速电气传动系统第4部分：交流电压1000V以上但不超过35kV的交流调速电气传动系统额定值的规定》GB12668.3-2003 《调速电气传动系统第3部分：产品的电磁兼容性标准及其特点的试验方法》GBJ63-90 《电力装置的电测量仪表装置设计规范》JB3085 《电气传动控制装置的产品包装与运输规程》GB7251-87 《低压成套开关设备和控制设备》GB50171－92 《电气装置工程盘、柜及二次回路结线施工及验收规范》GB50150－91 《电气装置安装工程电气设备交接试验标准》GB1208-1997 《电流互感器》GB9815-88 《家用及类似用途的熔断器》GB14048.1－5-2000 《低压开关设备和控制设备》GB/T4942.2-93 《低压电器外壳防护等级》GB6829－1997 《剩余电流动作保护器的一般要求》IEC60296 《低压熔断器》IEC60364 《建筑物的电气设施》IEC60529 《外壳防护等级》IEC60664 《低压系统内部的绝缘匹配》IEC60157 《低压开关柜及控制装置，第1部分，断路器》IEC60158 《低压控制装置，第1部分，接触器》IEC60337 《控制开关》IEC60408 《低压空气开关、空气断路器、空气断路器及保险丝组合单元》IEC60439 《工厂组装好的低压开关柜及控制装置的组合件》IEC60144 《密闭设备的低压开关柜及控制装置防护等级》IEC60947 《低压开关柜及控制装置》DL 403-91 《10-35KV户内高压真空断路器定货技术条件》GB3906-91 《3-35KV 交流金属封闭开关设备》GB311.7-97 《高压输变电的绝缘配合，高电压试验技术》DL/T404-97 《户内交流高压开关柜定货技术条件》DL402 《交流高压断路器订货技术条件》GB50062-92 《电力装置的继电保护和自动装置设计规范》GB14285-93 《继电保护及安全自动装置技术规程》DL478-92 《静态继电保护及安全自动装置通用技术条件》SDJ9-87 《电测量仪表装置设计技术规程》GB2681 《电工成套装置的导线颜色》其它有关国家标准4、材料清单序号名称规格型号单位数量备注1 高压开关柜KYN28A-12 台 4 附图2 PT柜GDX-12 台 1 附图3 低压配电柜GCS 台 1 附图4 照明配电箱个 1 附图5 现场检修箱JX300 个 1 附图6 GZDW直流系统GZDW33-65AH 套 17 高压变频柜西门子罗宾康560Kw 10Kv套 1 附图8 低压变频柜37Kw 380V 台 1 附图5、高压变频器要求5.1技术及其它要求：5.1.1额定输入电压10KV，允许变动范围±10%，频率50Hz，采用西门子的罗宾康高压变频器、ABB 的ACS1000系列高压变频器、AB公司的PwoerFlex7000系列高压变频器。
5.1.2变频装置可以承受30%的电网电压下降而继续运行；10kV电源的瞬间闪变应不会导致变频装置的停机，应能承受至少1秒钟瞬时断电不停机。
5.1.3变频装置逆变器侧采用高开关频率的IGBT器件，保证良好的输出波形。
5.1.4一体式输入隔离变压器（移相变压器），绝缘等级H级。
隔离变压器和变频装置分柜安装，其故障时互相不存在影响。
5.1.5 4~20mA输入：至少应提供两路24V DC 4~20mA模拟量输入(隔离)，用于运行时频率调节，同时具有转速跟踪。
5.1.6 4~20mA输出：用于电机电压、电流、有功功率、转速和频率指示信号。
至少应提供2路24V DC 4~20mA模拟量输出(隔离后)。
5.1.7 开关量输入：启动、停止、急停、手动/自动转换、复位等。
至少应提供3点以上无源（220V AC 5A）干接点输入，并且可以由用户定义。
5.1.8 开关量输出：变频装置高压就绪(常开)、停止（常开）、变频装置故障(常开)、变频装置运行（常开）。
至少应提供3点以上无源干接点（220V AC 5A）输出，并且可以由用户定义。
5.1.9 输入侧的隔离变压器能保护电机不受共模电压的影响。
5.1.10 变频装置的功率单元为模块化设计，输出电压为 10 V，整套装置由 24 个单元组成。
功率单元故障时可自动实现旁路隔离，并提示准确报警；变频装置在降额情况下可长期运行。
5.1.11 变频装置柜整体装置的防护等级不低于IP31。
5.1.12变频装置系统正面开门，可靠墙布置。
门上有键盘显示，高压柜门保护连锁设计。
5.1.13系统一体化设计，包括输入柜式隔离变压器、变频装置等所有部件及部件连接线。
用户只须连接高压输入、高压输出、低压控制电源和控制信号线即可，整套系统在出厂前进行整体测试。
5.1.14脉冲输入可符合对电压失真和电流失真最严格的要求(IEEE519)，高于国际GB14549对谐波失真的要求。
输入的电压谐波分量小于4%，电流谐波分量小于3%(满载时)。
5.1.15整个变频装置系统在20%～100%的负荷下，达到或超过0.95的功率因数。
5.1.16整个变频装置输出满载时，电流谐波分量小于3%，对电机没有特殊的要求，可以满足招标方的负载启动调速要求，无须改动。
5.1.17 变频装置输出波形不会引起谐振，转距脉动小于0.1%。
同时避免电动机喘振现象，变频装置也可自动跳过共振点(共三组、跳跃频率可任意设定)5.1.18变频装置对输出电缆长度无任何要求，电机不会受到共模电压和dv/dt影响。
5.1.19整个变频装置系统在20%～100%的负荷下，变频装置效率达到98%以上，包括变压器在内的总效率达到97%以上，并在整个调速范围内基本不变。
5.1.20变频装置本身噪音应小于75dB，在满载变频输出时，电机噪声不应大于电机满载直接电网时5dB，以限制谐波及电压毛刺对电机产生的电磁转矩抖动。
5.1.21过载能力：电机额定输入电流36.3A，过载按每10min允许10%过流1min，超过该指标时间时应停机（应具备反时限保护特性），50%过流时应立即停机保护。
5.1.22变频装置可在不带电机的情况下进行空载调试。
5.1.23频率精度：±0.5%(所有因素下)。
5.1.24输出频率0～50Hz。
5.1.25环境温度-20～45℃、95%相对潮湿度时无凝露，变频装置具有抗冷凝能力。
5.1.26用户可调用数字表，可显示速度、电流、电压、功率、用电度数等。
5.1.27报告参数、故障记录、故障分析。
5.1.28每个功率单元带三相输入熔断保护装置。
5.1.29变频装置有过电压、过电流、欠电、缺相、变频装置过载、变频装置过热、电机过载、输出接地、输出短路等保护功能。
5.1.30变频装置有隔离变压器的过热、过压、过流、缺相、过载的保护，对接地无特殊的要求。
5.1.31变频装置具有转速跟踪再起动功能。
5.1.32变频装置的功率单元为模块化设计，可以从机架上抽出，移动和更换，所有单元可以互换，更换单元不须专用工具，更换操作简单方便。
5.1.33变频装置内部控制信号的传输应采用光缆，以防止干扰。
5.1.34要求整个变频装置允许工作于-30-40℃环境温度下，柜体内应采用风冷降温，其布置应充分考虑元件发热因素设置散热空间距离及风冷通道，相应装设排气扇等机械通风装置。
5.1.35变频装置的主要技术参数和要求输入频率50±10%Hz额定输入电压10±10%kV功率因数＞0.95输出频率范围0～60Hz过载能力120% 1min 150%立即保护辅助电源380V±20% AC 50±1 Hz (三相四线)模拟量输入 4～20mA 任意设定模拟量输出 4～20mA任意设定开关量信号干接点信号冷却方式空气冷却或强制空气冷却环境湿度＜90%，无凝结变频装置效率额定负载下＞97%防护等级IP315.1.36变频装置现场安装调试测试后，应根据电机配合特性，锁定输出最低频率，防止误操作时负载转矩大于失步转矩；锁定输出最高频率，防止电机过速。
5.1.37变频装置柜体内应设置温度保护，当温度超过设定允许值时，应自动适当降低逆变输出电压的调制频率。
但其在最低调制频率输出时，也应满足输出电压正弦平滑度，谐波及其负面效应的限制性规范或标准。
5.1.38频率输出采用DTC直接转矩或更新技术，要求输出频率对转速精度的要求：静态转速精度±0.5%，动态转速精度0.5%秒，转矩阶跃响应5ms，输出频率分辨率＜0.01%。
