铸件泄漏检测控制分析

铸件渗漏原因及改进措施第一篇：铸件渗漏原因及改进措施铸件渗漏原因及改进措施铸件渗漏对于产品的影响很大，一般在铸件进行加工后在进行气密性实验时才被发现，增加了产品的制造成本。

对于WD615气缸体来讲，漏水已经将近占到外部废品的40%，因此解决气缸体漏水问题对于降低铸造成本起到关键性的作用，本文作者对铸渗形成机理以及改进措施进行了收集整理，希望对大家有所帮助。

文中不当的地方还请大家批评指正。

铸件渗漏主要包括如下四个方面的因素：合金元素、浇注、铸件结构、孕育剂等方面[1]。

（1）合金元素[2]碳是铸铁中的基本元素，在铸铁中以渗碳体（Fe3C）或不同形状的游离态（片状、球状、蠕虫状）存在。

灰铁析出的石墨多而粗大，如果碳含量适当提高则共晶转变时铸件能够实现补缩，产生缩孔、缩松缺陷的可能性减小。

硫是铸铁的有害元素。

硫能够稳定渗碳体，阻止石墨化。

硫少量溶于铁素体及渗碳体，大部分以硫化铁(FeS)和其他硫化夹杂物(MnS，CeS)的形式存在于铸铁中，并分布于晶界上。

硫化铁的熔点低、且质软而脆，能降低铸铁的强度容易引起铸铁的裂纹形成，导致渗漏发生。

因此铁水中要严格控制硫含量。

硅能减少碳在液态和固态铁中的溶解度，促进石墨的析出，因此是促进石墨化的元素，故增加硅量会增加石墨的数量，使石墨粗大，适当增加能降低缩松的产生。

（2）浇注[3]部分渗漏是由于铁水中的夹杂物引起的。

特别是在薄壁部位，夹杂物贯穿薄，壁导致渗漏发生。

因此在设计浇筑系统时合理的考虑到将渣滤除，不让它进入铸件中能很好的起到防止渗漏的产生。

另外浇注温度对渗漏也有较大的影响，浇注温度越高，渗漏倾向越大，反之渗漏倾向越小。

这是因为浇注温度的提高加剧了铁液对型芯、型腔的过热，降低了铸件的冷却速度，不利于实现同时凝固，因此增大缩松倾向。

（3）铸件结构气缸体铸件结构复杂，壁厚不均衡。

这类铸件往往厚度也不一样，容易在厚的部位形成“热节”。

热节是铸件最后冷凝的地方，先期冷却部位所产生的收缩可由热节处的金属液来补充，故收缩最后将集中在热节部分，如不采取相应的措施，则会形成缩松导致渗漏。

消失模铸件打压渗漏分析及控制高立峰摘要：根据消失模铸件渗漏区域缺陷特征和形成原理，本文介绍通过改进浇冒系统结构，渗漏区域安放冷铁、控制浇注温度等工艺措施，达到解决打压渗漏问题，降低废品率的目的。

关键词：渗漏；工艺措施；废品率前言消失模铸造铸件质量比传统砂型铸件表面光洁度、尺寸精度以及内部质量好，没用一般砂型铸造中经常产生的掉砂、错箱以及偏芯等缺陷。

但消失模铸造工艺方法由于本身特点：金属液凝固伴随着泡沫塑料模样气化、分解，也会使铸件出现一些铸造缺陷。

如粘砂、皱皮、气孔、缩松、塌陷等，本文以工业泵用件蜗壳为例，介绍消失模铸件打压渗漏（内部缩孔、缩松）分析及控制。

1 铸件打压渗漏缺陷分析我公司生产工业泵用件蜗壳，材质为高铬，重量约300kg,轮廓尺寸1000×900×500mm，铸件壁厚25mm,采用顶注浇注系统形式。

铸件渗漏区域缺陷主要集中在铸件冒口安放部位，解剖铸件后，发现渗漏区域的主要铸造缺陷是缩孔、缩松。

渗漏区域外表面呈现为针状孔，内部呈现为黑色不规则凹坑，如图1所示。

产生机理：铸件浇注过程中，金属由液态变为固态时发生体积收缩,包括液态收缩、凝固收缩及固态收缩。

固态收缩只引起体积轮廓变化，而凝固收缩和液态收缩无足够的金属液补给，则必然产生孔洞。

孔洞大而集中的称为缩孔；细小而分散的则称为缩松。

影响因素：①浇冒口结构，金属补缩能力。

②铸件结构，厚薄不一，热节大。

③浇注温度，铁水充型时铁水温度。

2 控制措施针对铸件打压渗漏问题，主要采取以下措施进行控制。

2.1 改进浇冒口系统为了消除渗漏现象，我厂工艺技术人员结合生产实际情况,重新设计浇冒系统，增加补缩冒口的体积，并选用合理的冒口形状（体积大、表面积小、散热慢的形体），来提高浇冒系统的补缩能力。

试验结果如下表1所示：从上面数据可以看出，安放冷铁后铸件打压渗漏缺陷有了很大的改善，由原12%到4%。

对于缩孔、缩松缺陷影响还是很大的，大大提高了铸件成品率。

铸件泄露检测报告模板1. 概述本报告旨在对铸件泄漏进行检测，并提供相关数据和分析结果，以便于评估和修复泄漏问题。

2. 检测方法本次铸件泄漏检测使用以下方法进行：- 目视检查：对铸件表面进行详细目视检查，寻找任何可能存在的泄漏迹象，如裂纹、孔洞等。

- 压力测试：利用压力装置对铸件进行测试，观察是否存在泄漏迹象。

3. 检测结果经过上述检测方法，我们得到了以下结果：- 目视检查结果：在铸件表面未发现任何明显的泄漏迹象，表面光滑，没有裂纹、孔洞等缺陷。

- 压力测试结果：铸件在经过压力测试后未出现任何压力泄漏现象，保持了较稳定的压力。

基于上述结果，我们认为铸件在目前状态下没有出现泄漏问题。

4. 检测数据分析为进一步评估铸件泄漏情况，我们对检测数据进行了分析。

4.1 目视检查数据分析我们对目视检查数据进行了统计和比对，未发现任何明显的泄漏迹象，表明铸件表面没有存在严重的破损和缺陷。

4.2 压力测试数据分析我们对压力测试数据进行了统计和分析，得到以下结论：- 最大承压力：xxx MPa- 测试期间的泄漏情况：未发现泄漏基于上述分析，我们认为铸件在经过压力测试后能够保持相对稳定的压力，没有出现明显的泄漏问题。

5. 结论根据我们的检测数据和分析结果，我们得出以下结论：- 经过目视检查和压力测试，铸件表面和内部没有发现任何明显的泄漏迹象。

- 铸件在经过压力测试后能够保持相对稳定的压力，未出现泄漏现象。

综上所述，我们认为当前铸件没有存在泄漏问题。

6. 建议鉴于铸件在本次检测中未出现泄漏问题，但为了确保安全性和可靠性，我们建议：- 定期对铸件进行检测，以及时发现和修复任何潜在的泄漏问题。

- 对铸件进行防护措施，如使用填充剂和密封剂来增强密封效果，以减少泄漏的风险。

7. 结语本次铸件泄漏检测报告提供了对铸件泄漏情况的评估和分析，以及相关的建议。

希望本报告对于铸件泄漏问题的解决和预防有所帮助。

如有任何疑问或需要进一步的信息，请随时与我们联系。

压铸件的泄漏测试原理及应用李怀洲（德国innomatec（英诺太科）公司中国区）摘要：压铸件在工业生产中应用广泛，压铸件的泄漏检测是压铸件生产中的重要环节。

利用压缩空气作为介质的干式检测已经逐步替代了传统的密封水检。

德国英诺太科在欧洲压铸件泄漏检测领域有30多年的测试经验。

本文分析压铸件的干式检测的原理和在变速箱壳体泄漏测试的应用。

压铸件在汽车、摩托车、仪表、电子、通讯、航空、玩具、家具、卫浴等行业应用广泛。

压铸件是一种压力铸造的零件，是使用装好模具的压力机，将加热为液态的铜、锌、铝及其合金等浇入压铸机的入料口，经压铸机压铸，铸造出被模具限制形状和尺寸的铜、锌、铝及其合金零件，这样的零件通常就被叫做压铸件。

压铸件按照形状和功能大致分为：箱体类、壳体类、支架类、端盖类、罩子类、盘类、底座类、叉类、套筒类等。

压铸件的泄漏检测主要是对于裂纹、气孔、涡流孔、缩孔、缩松、冷隔、渣孔、沙眼等缺陷在测试时产生的漏气、渗水。

这些缺陷的产生原因：1) 压力不足；2) 浇注系统设计不合理或铸件结构不合理；3) 合金选择不当；4) 排气不良。

其排除措施有：1) 提高比压；2) 改进浇注系统和排气系统；3) 选用适宜的合金类型；4) 铸件进行浸渍处理。

进行压铸件的泄漏测试显得尤为重要。

本文作者以发动机变速箱壳体为例说明泄漏检测的原理和方法。

直压法检测的原理比较简单，它是通过高精度的压力传感器对充入压铸件内气压的变化来进行检测的。

经过测试阶段测到的压力变化可以根据物理学公式由仪器直接转化成泄漏率数值显示出来。

0p * 60t V * Offset) -p ( =Q ∆ 式中：Q —泄漏率，ml/min ；∆p —压差，Pa ；p 0 —在正常情况下的空气压强，1013.25*102Pa ；V —容积，ml ；t —测试时间，sec 。

此方法是典型的通用干检泄漏测试方法，适合于大部分压铸件的密封检测。

相比较直压法泄漏检测，压差法泄漏检测在测试回路中增加了更高精度的压差传感器，如上图所示。

铸件泄漏检测控制分析铸件泄漏是指铸造过程中所产生的铸件内部或表面的缺陷，导致铸件内部的液态金属或气体通过铸件表面逸出。

铸件泄漏不仅会影响产品质量，还可能造成安全隐患，因此在铸造行业中，铸件泄漏检测控制分析显得尤为重要。

一、铸件泄漏的原因1. 铸造工艺不当。

铸造工艺不当是导致铸件泄漏的主要原因之一。

浇注温度过高或过低、浇注速度不均匀、浇口设计不合理等都会导致铸件泄漏。

2. 材料选择不当。

材料的选择直接影响了铸件的质量，选择不合适的材料会导致铸件泄漏。

3. 模具设计不当。

模具设计不当会导致铸件的形状不规整、表面粗糙，从而增加了铸件泄漏的可能性。

4. 操作失误。

操作人员在生产过程中的操作失误也会导致铸件泄漏的发生。

以上只是一些常见的导致铸件泄漏的原因，为了有效地检测和控制铸件泄漏，铸造企业需要在每一道工序中严格控制，采取有效的措施，确保产品质量和安全。

二、铸件泄漏的检测方法1. 目视检查。

目视检查是最简单、常用的检测方法之一。

操作人员通过目视观察铸件的外观和表面情况，发现和识别铸件泄漏的迹象。

目视检查只能发现一些表面上的缺陷，对于内部的缺陷并不明显，因此在实际生产中，还需要结合其他的检测方法。

2. 探伤检测。

探伤检测是利用特定的仪器和设备来检测铸件表面和内部的缺陷，可以有效地发现铸件泄漏的情况。

常用的探伤方法有超声波探伤、磁粉探伤等，这些方法可以检测铸件的内部缺陷，对铸件泄漏的检测有着重要的意义。

3. 压力测试。

压力测试是通过对铸件注入一定压力的介质，观察介质是否有泄漏的现象，以判断铸件的密封性能。

压力测试是一种直观、快速的检测方法，能够有效地发现铸件泄漏的问题。

三、铸件泄漏的控制措施1. 优化铸造工艺。

在铸造工艺中，要严格执行相关技术规范和操作规程，控制好浇注温度、浇注速度等工艺参数，确保铸件的质量。

2. 严格控制材料质量。

选择合格的原材料，保证材料的品质和性能，对于可能导致铸件泄漏的材料要进行严格的检验和把关。

铸件泄漏检测控制分析铸件泄漏是指铸造过程中，金属液或气体从模具表面或铸件表面泄漏出来的现象。

铸件泄漏会导致铸件质量下降、浪费原材料和能源，甚至会导致事故和人员伤亡。

因此，对铸件泄漏进行控制是铸造过程中重要的环节之一。

铸件泄漏的形成原因主要有以下几点：一、破裂型泄漏。

铸件破裂时，金属液会从铸件表面渗漏出来。

二、扭曲型泄漏。

在铸造过程中，金属液可能在某处集中，导致局部结构发生扭曲，从而使金属液从扭曲处泄漏出来。

三、气孔型泄漏。

在铸造过程中，金属液中可能存在气泡，金属液凝固时，气泡未被完全填充，从而形成气孔，导致铸件泄漏。

为了避免铸件泄漏，我们需要进行检查和控制。

常用的铸件泄漏检测方法有以下几种：一、目视检查。

在铸造过程中，检查铸件表面有无泄漏的现象。

对于容易发生泄漏的地方，需要特别注意。

二、流量控制。

铸造材料流量控制稳定，保持合适的铸造速度，是避免铸件泄漏的重要措施之一。

三、X射线检查。

这是一种高精度的检测方式，可以检测铸件内部的缺陷和气孔等问题，并对发现的问题进行及时处理。

四、超声波检查。

该检查方式可以探测铸件内部的裂纹、气孔等问题，并判断是否存在泄漏问题。

一、修复缺陷。

对于存在的问题，需要根据具体情况进行修复。

修复方式有热处理、加压注入等方式，可以有效地消除铸件泄漏的问题。

二、提高工艺水平。

开展技术攻关、完善铸造工艺、提高铸造设备精度等措施，都是有效的控制铸件泄漏的方式。

三、质量监控。

加强对原料、工艺等环节的质量监控，及时发现和修正生产中存在的问题，以避免发生泄漏事故。

在铸件泄漏的检测和控制过程中，需要注重细节，根据实际情况进行合理的选择和调整，以保障铸件质量和生产安全。

只有不断提高工艺水平、完善管理措施，才能够有效地控制铸件泄漏问题，提高铸件的质量和生产效率。

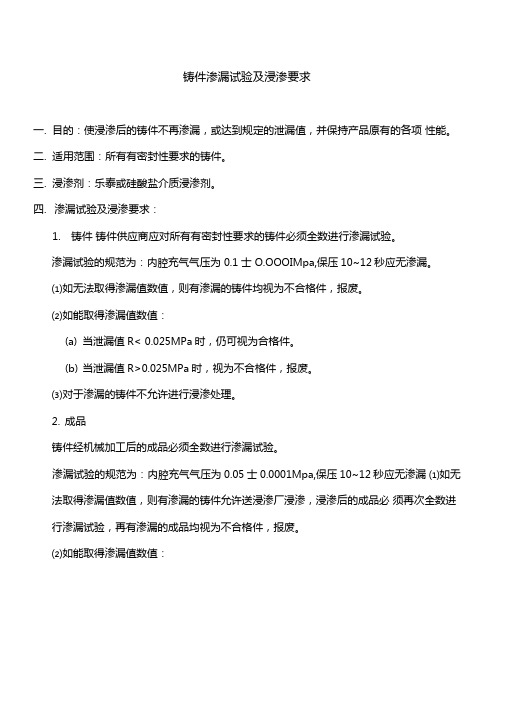

铸件渗漏试验及浸渗要求一.目的：使浸渗后的铸件不再渗漏，或达到规定的泄漏值，并保持产品原有的各项性能。

二.适用范围：所有有密封性要求的铸件。

三.浸渗剂：乐泰或硅酸盐介质浸渗剂。

四.渗漏试验及浸渗要求：1.铸件铸件供应商应对所有有密封性要求的铸件必须全数进行渗漏试验。

渗漏试验的规范为：内腔充气气压为0.1 士O.OOOIMpa,保压10~12秒应无渗漏。

⑴如无法取得渗漏值数值，则有渗漏的铸件均视为不合格件，报废。

⑵如能取得渗漏值数值：(a)当泄漏值R< 0.025MPa时，仍可视为合格件。

(b)当泄漏值R>0.025MPa时，视为不合格件，报废。

⑶对于渗漏的铸件不允许进行浸渗处理。

2.成品铸件经机械加工后的成品必须全数进行渗漏试验。

渗漏试验的规范为：内腔充气气压为0.05士0.0001Mpa,保压10~12秒应无渗漏⑴如无法取得渗漏值数值，则有渗漏的铸件允许送浸渗厂浸渗，浸渗后的成品必须再次全数进行渗漏试验，再有渗漏的成品均视为不合格件，报废。

⑵如能取得渗漏值数值：⑻当泄漏值R< 0.0025MPa时，视为合格件，不须浸渗。

(b)当泄漏值0.0025Mpa v R<0.025MPa时，送浸渗厂浸渗，如浸渗后的成品，仍未达到技术要求，(即泄漏值R< 0.0025MPa时)，则报废。

(c)当泄漏值R>0.025MPa时，视为不合格件，报废。

3.浸渗厂对所有浸渗过的零件必须在规定部位打上追溯标记(用蓝色或黑色印泥打上年月日)，以便追溯。

详见附页：有气密性要求的铸件及浸渗后追溯标记的规定部位。

4.浸渗后的铸件，浸渗厂方必须去除加工面、油封孔、轴承孔表面及孔底的残留固化物，并用压缩空气吹净螺孔内的残留物，再用螺孔塞规全数检查所有螺孔。

使用方对进厂后的浸渗件严格检验。

5.所有过程中，铸件供应商、成品供应商、浸渗厂在操作时必须轻拿轻放防止零件敲毛碰伤。

6.整个过程中，零件只允许进行一次浸渗。

压铸件渗漏缺陷产生原因及预防措施众所周知，铸件的成品率直接关系到铸造企业的成本与利润，铸件质量的高低影响着企业的口碑与信誉。

对于不少压铸件生产企业来说，在铸件生产出来后，可能出现渗漏现象，这样的铸件不经过修复是无法正常使用的，那产生这种问题的原因是什么呢？铸件订单网本文将做详细分析。

缺陷现象压铸件经试验产生漏水、漏气或渗水。

干式压力试验机红灯亮。

缺陷产生原因：1、增压压力不足。

2、浇注系统设计不好。

（1）距渗漏区较远，内部质量差；（2）金属流融合不好，产生冷隔；（3）内浇口截面积小，增压传递不到位，远端形成气孔或缩松等；3、合金选择不当，流动性差、不适合压铸生产。

4、排气不良，局部产生气孔、缩松和冷隔等缺陷。

5、铸件设计不合理，壁厚不均匀或过厚，存在热结，产生气孔、缩松缩裂等严重影响气密性的缺陷。

6、加工量大，破坏表面氧化致密层或使壁厚变薄，尤其双面加7、合金熔炼温度过高，保温时间长，压铸时壁厚处易产生缩松和缩裂。

8、涂料发气量大，易产生气孔。

9、压力检验设备故障。

10、密封面有损伤或不符合粗糙度要求。

如加工面有划伤、压痕等。

非加工密封槽因龟裂引起粗糙度差等。

11、铸件变形引起密封面翘曲。

缺陷防止措施：1、铸件远端或壁厚处压不实。

提高比压；2、可根据模拟填充或实际样件调试分析判断。

合理改进浇注系统；3、选用良好合金。

4、在烫模阶段分析铸件局部是否存在卷气、合金流融合不好。

合理增设集渣包和排气道。

5、采用X-光探伤找出热结处。

如该热结确实是渗漏点，则可与客户工程师协商更改该处结构，减小壁厚。

另外还可以采用二次挤压的工艺解决热解处的渗漏；6、尽量避免加工或采用尽可能小的加工余量；7、X-光探伤检查铸件内部质量。

适当降低熔炼温度；8、X-光探伤检查铸件内部质量。

用发气量小的涂料；铸件进行9、利用合格铸件鉴定压力试验设备。

维修检验设备；10、通过打压试验即可发现。

加强过程保护，及时维修模具；11、平面度检查可发现。

铸件泄漏检测控制分析
铸件泄漏检测是指对铸件进行泄漏检测和控制的过程，通过分析泄漏情况，及时采取控制措施，以确保铸件质量和生产安全。

从铸件的生产过程来看，泄漏是一个常见的质量问题。

铸件泄漏会导致产品的强度和密封性能下降，甚至会造成产品的失效和事故。

对铸件进行泄漏检测和控制是非常重要的。

铸件泄漏的控制检测主要包括以下几个方面：
1.材料选择：选择适合的铸造材料，提高铸件的密封性。

一些具有较高密度和低渗透率的材料，如不锈钢和铝合金，可以有效地控制铸件的泄漏问题。

2.铸件设计：合理设计和优化铸件结构，以增加接头的强度和密封性能。

合理设计铸件的壁厚、角度和曲率等参数，可以减少泄漏风险。

3.工艺控制：控制铸造工艺参数，确保铸件的质量和强度。

控制铸件的温度、压力和冷却速度等参数，可以减少铸件的缺陷和泄漏问题。

4.泄漏检测：采用适当的泄漏检测方法，对铸件进行全面和准确的检测。

常用的泄漏检测方法包括水浸法、压力法、感应法和气泄漏检测法等。

5.数据分析：对泄漏检测数据进行分析，找出泄漏原因和问题，及时采取控制措施。

通过统计和分析泄漏数据，可以确定泄漏位置、类型和程度，为后续的泄漏控制提供参考。

6.控制措施：根据泄漏检测结果，及时采取控制措施，修补铸件的泄漏点，确保铸件的无泄漏。

使用密封剂、填充剂或焊接等方法，修补铸件的泄漏点。

铸件泄漏检测控制是一个综合性的过程，需要从材料选择、铸件设计、工艺控制、检测分析和控制措施等方面进行综合考虑和管理。

只有确保铸件的密封性和质量，才能提高产品的可靠性和安全性，保障生产的顺利进行。

铸件泄漏检测控制分析
铸件泄漏检测是一种常用的质量控制方法，用于检测铸件中可能存在的泄漏缺陷。

泄漏缺陷会导致铸件的密封性能下降，甚至会引发安全事故，因此及早发现和修复泄漏缺陷对于提高铸件质量至关重要。

铸件泄漏检测控制的目标是确保铸件的整体密封性能达到设计要求。

为了实现这个目标，需要进行全面的泄漏检测，并对检测结果进行分析和控制。

泄漏检测应该包括定量和定性两种方法。

定量方法是通过测量泄漏的具体数值来评估铸件泄漏缺陷的严重程度。

一般情况下，泄漏量越小，代表着铸件的密封性能越好。

定性方法则是通过观察泄漏现象的性质和特点来进行评估，例如泄漏的位置、形状和颜色等。

泄漏检测的分析需要考虑多个因素。

首先是铸件的材料和结构设计。

不同的材料和结构设计对泄漏缺陷的形成和发展有着重要影响。

铸件中存在的孔隙和缺陷容易导致泄漏问题。

其次是铸造工艺和工艺控制。

合理的铸造工艺和工艺控制可以减少泄漏缺陷的出现。

还需要考虑铸件的使用环境和工作条件，因为这些因素会对泄漏缺陷的发展和影响产生重要影响。

对于铸件泄漏检测结果的控制需要采取相应的措施。

一方面，可以通过优化设计、改进工艺和提高工艺控制来减少泄漏缺陷的发生。

可以加强对泄漏缺陷的检测和筛查，及时修复泄漏缺陷，以确保铸件的密封性能符合要求。

还应建立完善的质量控制体系，对泄漏检测进行全面管理和监控，确保检测结果的准确性和可靠性。

铸件泄漏检测控制是确保铸件质量的重要环节，需要全面考虑材料、设计、工艺和工作条件等多个因素，并采取相应的措施进行分析和控制，从而提高铸件的密封性能和整体质量。

2004年9月重庆大学学报Sep.2004第27卷第9期Journal of Chongqing University Vol.27 No.9文章编号:1000-582X(2004)09-0017-05铝合金铸件渗漏的预测及防治权燕燕,彭晓东,刘相果(重庆大学机械学院,重庆400030)摘 要:在简述了铝合金铸件产生渗漏机理的基础上,介绍了当前铝合金铸件渗漏研究的主要进展。

一是对判据函数模型、连续性方程-达西定律的模型等预测铝合金铸件中产生渗漏的数学模型的研究,其次是在实际生产中通过对铝合金熔体进行处理或采用新的工艺等措施来预防铝合金铸件的渗漏。

各种预测渗漏的模型虽都具有一定的适用性,但同时也有自身的局限性,都不能精确的预测缩松的产生。

研究人员针对各自领域中的具体条件确定的很多有效的防治渗漏的方法对生产应用中预测铸件缩孔缩松的产生具有一定的指导意义,然而这种方法需要耗费大量的时间、人力及物力。

因此为了更精确的预测铸件中缩孔和缩松的产生部位及形状尺寸,应该将计算机模拟同实际生产结合起来,根据各领域的特定条件灵活的、发展的运用这些模型和方法,从而达到消除或减少铸件渗漏的目的。

关键词:铝合金;渗漏;缩孔;缩松中图分类号:TG245;TG292文献标识码:A压力容器铸件,常常因渗漏而产生无法弥补的损失,对生产和经济造成严重的影响。

例如发动机的缸体、缸盖、壳体、阀门和泵体等有气密性要求的铸件,在加工完成后要进行耐压试验,一旦渗漏即告报废,造成巨大的浪费。

因此,研究铸件的渗漏机理,阐明铸件渗漏的原因,寻找解决渗漏的办法,提高铸件的出品率,降低生产成本,减少资源和能源的消耗,是十分重要的。

近年来,随着铝合金部分代替黑色金属生产发动机缸体、缸盖和泵体等有气密性要求的铸件,研究铝合金铸件的渗漏及其防治成为当前亟待解决的问题。

大多数铝合金具有较宽的结晶温度范围,在凝固过程中晶体以枝晶状生长,熔体可以在枝晶间流动,当分枝较多的树枝晶互相搭接形成骨架以后,枝晶间的剩余熔体逐渐被分割和封闭起来。

铸件泄漏检测控制分析铸件泄漏检测是在铸造生产过程中的一个重要环节，其目的是确保铸造件的质量和完整性。

泄漏是指铸造件表面或内部的裂纹、孔隙、气孔等缺陷导致的气体、液体等介质的渗漏现象。

铸件泄漏不仅会影响零件的使用寿命和性能，还有可能导致事故和损失的发生，因此必须进行严格的检测控制。

铸件泄漏的检测方法主要分为两类：可见性检测和隐蔽性检测。

可见性检测是利用目视、放大镜观察或使用显微镜、显微照相机等设备来检测铸件表面的缺陷。

而隐蔽性检测是通过一些非接触性或半接触性的检测方法来检测铸件的内部缺陷。

常用的可见性检测方法有涂敷法、激光探伤法和荧光检测法等。

涂敷法是在铸件表面涂敷显色剂，利用其在泄漏缺陷上的不均匀分布来观察缺陷的位置和大小。

激光探伤法利用激光器产生激光束，通过反射和散射来观察泄漏缺陷的位置和形状。

荧光检测法是将铸件浸入荧光液中，通过紫外灯照射来观察泄漏缺陷的发光情况。

隐蔽性检测方法主要包括射线检测和超声波检测。

射线检测是利用射线的透射和衰减情况来观察铸件的内部缺陷。

常用的射线检测方法有X射线检测和γ射线检测。

超声波检测是利用超声波的传播和反射来观察铸件内部的缺陷。

超声波泄漏检测可以通过声波的干涉和反射来检测铸件的泄漏缺陷。

这些隐蔽性检测方法具有高精度、高灵敏度和全面性的特点。

对于铸件泄漏检测的控制分析，主要是指在检测过程中对检测结果进行分析和评估，以确定是否合格。

需要制定相应的检测标准和方法。

根据不同铸件的要求和使用条件，制定相应的检测标准和方法，并对使用的设备和工具进行校准和检验。

需要对检测结果进行评估和分析。

对于可见性检测方法，可以通过对检测样品的缺陷类型、大小和密度进行统计和分析，评估检测方法的有效性和适用性。

对于隐蔽性检测方法，可以通过与可见性检测方法的比较和验证，来评估检测结果的准确性和可靠性。

需要对检测过程进行统计和分析。

通过对多次检测样品进行统计和分析，可以评估检测过程的可重复性和稳定性，并对检测结果进行修正和调整。

铸件泄漏检测控制分析引言铸件泄漏是指在铸造过程中，铸件表面的液态金属脱离铸型而泄漏出来的现象。

铸件泄漏对产品质量和生产效率都有严重影响，因此进行铸件泄漏检测和控制是非常重要的。

一、铸件泄漏的原因1.1 铸造工艺参数不合理铸造工艺参数不合理是导致铸件泄漏的主要原因之一。

浇注温度过高或过低、浇注速度过快或过慢、浇注压力不足等都会导致铸件泄漏的发生。

1.2 铸造材料质量差铸造材料质量差也会导致铸件泄漏。

铸造材料中存在杂质、气孔等缺陷，或者材料的化学成分不均匀等都会使铸件表面容易出现泄漏。

铸造工艺操作不当也是导致铸件泄漏的原因之一。

操作工人操作手法不正确、熔炼温度控制不准确、浇注过程中震动等外界因素干扰等都会导致铸件泄漏。

二、铸件泄漏的检测方法2.1 目测法目测法是最简单直观的一种铸件泄漏检测方法。

通过肉眼观察铸件表面是否有液态金属泄漏出来，来判断铸件是否存在泄漏。

这种方法操作简单，但只适用于泄漏较明显的情况。

2.2 声波法声波法是利用声波对铸件进行检测的方法。

通过在铸件表面放置传感器，利用声波的传播特性来检测铸件是否存在泄漏。

当铸件出现泄漏时，会产生特定的声波信号，通过分析这些信号可以确定泄漏的位置和程度。

无损检测法是一种非破坏性的检测方法，可以对铸件进行全面的检测。

常用的无损检测方法有超声波检测、射线检测、磁粉检测等。

这些方法可以检测到铸件中微小的泄漏缺陷，并对泄漏的情况进行定量分析。

优化铸造工艺参数是控制铸件泄漏的重要方法。

根据具体的情况，合理调节浇注温度、浇注速度、浇注压力等参数，确保铸件充实度和母材质量，减少泄漏的发生。

3.3 加强工艺操作管理加强工艺操作管理是控制铸件泄漏的保证。

对操作工人进行培训和教育，提高其操作技能和质量意识。

加强对熔炼温度的控制，确保浇注过程的稳定性和准确性。

避免外界因素对浇注过程的干扰，保证铸件的质量。

结论铸件泄漏检测和控制是确保铸件质量的重要环节。

通过合理选择检测方法和控制方法，可以有效防止铸件泄漏的发生，提高产品质量和生产效率。

铸件泄漏检测控制分析铸件泄漏是指在铸造过程中，金属熔体在填充铸型时，由于铸型结构设计不合理或者操作不当，导致熔体从铸型缝隙或者铸型构件之间的间隙中流出，这种现象称为泄漏。

铸件泄漏严重影响产品质量，甚至可能导致产品失效，对铸件泄漏进行检测和控制是非常重要的。

一、铸件泄漏的原因1.铸造工艺参数控制不当。

包括浇注温度、浇注速度、浇注压力等参数的选择不合理，没有充分考虑熔体的流动情况，导致熔体在填充铸型时无法充分填充，从而发生泄漏。

2.铸型设计不合理。

铸型的结构设计不合理，如缝隙过大、构件接合不紧密等，都会导致熔体泄漏。

铸型使用寿命过长，造成铸型损坏也是泄漏的重要原因之一。

3.材料选择不当。

使用不合适的铸造材料或者铸造材料质量不合格，也会导致铸件泄漏的发生。

4.操作不当。

在铸造过程中，人为操作不当也会导致铸件泄漏，比如浇注熔体时的错误操作、清理铸型时的损坏等。

二、铸件泄漏检测的方法1.目视检测。

铸件填充完毕后，使用目视或者放大镜对铸件进行检查，观察铸件表面是否有裂纹、气孔或者其他缺陷。

这种检测方法简单易行，但是只能发现一些表面缺陷，对于内部缺陷很难发现。

2.压力测试。

使用气体或者液体对铸件进行内部压力测试，检测铸件是否有漏气或者漏液现象。

这种方法可以发现铸件内部的小缺陷，对于检测铸件的泄漏性能具有一定的指导意义。

3.气密性测试。

使用特定的气密性测试装置对铸件进行检测，检测铸件是否漏气。

这种方法适用于对铸件的整体气密性能进行检测，能够发现铸件的整体泄漏情况。

4.滴漏测试。

将铸件浸入水中，观察铸件是否有渗水现象。

如果铸件表面有泄漏，将产生气泡，通过观察气泡的数量和位置可以确定铸件的泄漏情况。

三、铸件泄漏的控制策略1.优化铸造工艺。

合理控制浇注温度、浇注速度和浇注压力，确保熔体充分填充铸型，避免熔体流出导致泄漏。

2.完善铸型设计。

对铸型结构进行优化设计，减少缝隙和构件之间的间隙，提高铸型的密封性能，减少泄漏的发生。

金属型铸造铝合金铸件泄漏原因分析及应对措施摘要：随着人类更加关注可持续发展和地球环境保护，对工业发展的目标很明确、节材或采用新能源。

轻量化是实现高速、安全、节能、舒适、环保的最佳途径。

因此，探讨金属型铸造铝合金铸件泄漏原因及应对措施具有重要的意义。

本文首先对金属型铸造铸件的特点进行了概述，详细探讨了金属型铸造铝合金铸件泄漏原因及应对措施，旨在提高铸件的质量。

关键词：金属型铸造；铝合金铸件；泄漏；原因分析；应对措施压铸模，压力铸造成型工艺中，用以成型铸件所使用的模具。

在实际生产使用过程中模具会出现各种损坏情况，其常见的形式是模肉铸点，裂纹。

铝合金压铸，一开合，模肉都要经受高温铝液的高速冲刷、加热、升温、降温、冷却等温差过程，所有这些过程都会产生应力。

所以应力是导致压铸模具损坏的主要原因。

热能，机械，化学，填充冲击都会产生应力，这些应力包括：机械应力和热应力。

1 金属型铸造铸件的特点铸件为有内腔结构的复杂薄壁有筋壳体铝合金铸件，铸件四角为部件装配部位，安装孔位多，为铸件的肥厚大部位，平均壁厚4mm，铸件尺寸（L×W×H）：285mm×210mm×118mm，铸件产品有气密性要求，机加工后进行氦气加压检测，不得有泄漏。

铸件材料为ZL104，由于铸件生产难度大，生产初期铸件废品率高达65%以上，严重影响公司的供货。

铸件的形状结构见图1.铸件材料为ZL104。

图1 铸件产品的形状结构图2 铸件泄漏原因分析铸造缺陷产生在铸件前端安装孔位肥厚大处，即铸件热节部位。

在生产过程中，铸件浇注凝固时若铸件产品补缩不充分，则极易在热节部位形成缩松缩孔。

此外，铸件内腔砂芯发气量大，挥发出的气体也加大了热节部位形成缩松缩孔的倾向，这是铸件在机加后进行气密性检查时，产品出现泄漏的原因所在。

要彻底解决铸件肥厚大部位的缩松缩孔铸造缺陷，必须从源头上减少砂芯的发气量，减少铸件厚大部位形成缩松缩孔的倾向，同时改进铸件充型时厚大部位的填充及补缩状态，实现从铸件到补缩浇道的顺序凝固。

连铸设备液压系统的泄漏分析连铸机的种类较多，较为常见的有板坯连铸机、大方/小方坯连铸机、圆坯连铸机等等，伴随着生产技术的加强，液压控制技术不仅开始广泛应用，还在不断的加强。

液压系统泄露问题会对整个设备的工作运行造成影响，甚至引发诸多安全问题，所以有效解决液压系统泄露问题是工业建设和发展的过程中必不可少的一项内容。

标签：连铸设备；液压系统；泄露Leakage Analysis of hydraulic system of continuous casting equipmentPan YinhuiAbsrtact：there are many kinds of continuous casting machines，such as slab continuous caster，generous / small billet caster，round billet continuous caster，etc. With the development of production technology，hydraulic control technology not only begins to be widely used. The hydraulic system leakage will have an impact on the operation of the whole equipment，and even lead to a lot of safety problems. So it is necessary to solve the leakage problem of hydraulic system effectively in the process of industrial construction and development.Keywords：continuous casting equipment；hydraulic system；leakage一、液压系统的组成及原理一般而言，连铸机液压系统主要由三部分组成：一是泵站。

铸件泄漏检测控制分析铸件在工业生产中起着非常重要的作用，它广泛应用于汽车、航空航天、机械、建筑等领域。

而铸件质量的好坏直接影响着产品的质量和安全性。

铸件泄漏是一个常见的质量问题，严重影响着产品的可靠性和使用寿命。

对铸件进行泄漏检测和控制分析是非常重要的。

本文将针对铸件泄漏检测控制分析进行深入探讨，希望对相关行业人士有所帮助。

一、铸件泄漏的原因分析铸件泄漏通常是由于铸造过程中出现问题所致。

主要原因有以下几点：1. 材料问题：铸件的原材料质量不合格，或者在铸造过程中受到了污染，都有可能导致铸件泄漏。

2. 设计问题：铸件的设计不合理，例如壁厚不均匀、孔隙过多等，都会导致铸件泄漏。

3. 工艺问题：铸造过程中的工艺参数不合理、操作不当，可能引起铸件泄漏。

4. 模具问题：模具设计不合理、制造质量不过关，都会对铸件的密封性造成影响。

以上几点是导致铸件泄漏的常见原因，只有深入分析，找出问题的症结所在，才能够有针对性地进行检测和控制。

二、铸件泄漏的检测方法针对铸件泄漏问题，常用的检测方法主要有以下几种：1. 静压检测法：将待测铸件放入水中，施加一定的压力，观察是否有气泡产生，从而判断铸件是否存在泄漏现象。

2. 扫描探伤法：利用X射线、γ射线或超声波等无损检测技术，对铸件进行全面扫描，发现可能存在的缺陷并进行标记。

3. 气密性试验法：利用压缩空气或氦气对铸件进行充填，然后观察是否有气体泄漏出来，以此来判断铸件的密封性。

4. 空气泄漏试验法：利用空气泄漏试验仪对铸件进行检测，通过检测压力变化来判断铸件的泄漏情况。

以上几种方法均有各自的优缺点，一般情况下，需根据具体的工件和生产情况选择合适的检测方法。

在进行铸件泄漏的控制分析时，需要对铸造工艺、原材料、模具设计等方面进行全面的检查与分析，从而找出问题的根源并加以解决。

1. 提高原材料质量：选用质量可靠的原材料，并严格按照工艺要求进行加工。

2. 优化模具设计：制定合理的模具设计方案，避免出现浇口设计不当、壁厚薄厚不均等问题。

铸件泄漏检测控制分析随着现代工业的发展，铸件已经广泛应用于各个领域，如航空、航天、汽车、机械制造等等。

铸件作为制造行业的重要零部件，其质量直接影响到整个设备的性能和寿命。

而铸件泄漏问题在生产制造过程中一直是一个难题，在工业生产中经常发生的泄漏现象会对设备的正常运转造成影响，并且会造成设备停机维修的情况，影响生产效益。

因此，对铸件进行泄漏检测控制是非常必要的。

铸件泄漏的原因很多，其中包括铸造过程中产生的砂眼、气孔、夹杂等等。

这些缺陷都会导致铸件内部存在一定的空洞和孔隙。

在加压或负压环境下，空洞和孔隙处的气体或液体会逸出，导致铸件泄漏。

因此，铸件泄漏检测的主要目的是发现铸件内部存在的孔隙和空洞，并进行修补，以保证其无泄漏。

铸件泄漏检测的方法多种多样，其中比较常用的有水煮检测、涡流检测、氦气检测、压力检测等。

不同的检测方法各有优缺点。

水煮检测方法简单易行，成本低廉，但其只适用于一些比较简单的铸件上，检测效果有限。

涡流检测方法可以检测出较小的裂缝和百微米级别的孔隙，但其检测速度较慢，不适合于大量铸件的检测。

氦气检测方法检测效果最好，可以检测出1微米以下的孔隙，但其成本较高。

压力检测方法可以针对铸件进行完整性检测，但其对设备的影响较大。

综上所述，不同的铸件泄漏检测方法使用场合不同，需要根据具体情况进行选择。

在实际生产中，可以根据铸件形状、材质、尺寸等因素选择合适的铸件泄漏检测方法。

对于高档设备，可以采用氦气检测等高精度检测方法，以保证铸件的质量。

而对于一些简单的铸件，则可以采用简单的检测方法进行检测。

此外，在进行铸件泄漏检测过程中，比较重要的是掌握好检测方法和检测仪器的使用技巧。

操作人员需要经过专门的培训和实践，掌握好检测方法，正确使用检测仪器，才能保证检测的准确性和效率。

在检测时，需要注意各种参数的调整，如气压、气源、探头高度等等，以确保检测的精度和可靠性。

在实际生产中，铸件泄漏检测控制需要和其他制造环节结合起来，形成完整的铸件制造质量体系。
