1.单相桥式全控整流电路（电阻性负载）
1.1单相桥式全控整流电路电路结构（电阻性负载）
单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。单相桥式全控整流电路（电阻性负载）电路图如图1所示：
图1 单相桥式全控整流电路（电阻性负载）
1.2单相桥式全控整流电路工作原理（电阻性负载）
1）在u2正半波的（0~α）区间：
晶闸管VT1、VT4承受正压，但无触发脉冲。四个晶闸管都不通。假设四个晶闸管的漏电阻相等，则uT1.4= uT2.3=1/2 u2。
2）在u2正半波的ωt=α时刻：
触发晶闸管VT1、VT4使其导通。电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（ud=u2）和电流输出，两者波形相位相同且uT1.4=0。此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则uT2.3=1/2 u2。晶闸管VT1、VT4一直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。
3）在u2负半波的（π~π+α）区间：
晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。此时，uT2.3=uT1.4= 1/2 u2。
4）在u2负半波的ωt=π+α时刻：
触发晶闸管VT2、VT3，元件导通，电流沿b→VT3→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。此时电源电压反向加到晶闸管VT1、VT4上，使其承受反压而处于关断状态。晶闸管VT2、VT3一直要导通到ωt=2π为止，此时电源电压再次过零，晶闸管阳极电流也下降为零而关断。晶闸管VT1、VT4和VT2、VT3在对应时刻不断周期性交替导通、关断。
1.3单相桥式全控整流电路仿真模型（电阻性负载）
单相桥式全控整流电路（电阻性负载）仿真电路图如图2所示：
图2 单相桥式全控整流电路（电阻性负载）仿真电路图
电源参数，频率50hz，电压100v，如图3
图3.单相桥式全控整流电路电源参数设置
VT1,VT4脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4
图4. 单相桥式全控整流电路脉冲参数设置
VT2,VT3脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟（α+180）/360*0.02，如图5
图5. 单相桥式全控整流电路脉冲参数设置
1.4单相桥式全控整流电路仿真参数设置（电阻性负载）
设置触发脉冲α分别为30°、60°、90°、120°。与其产生的相应波形分别如图6、图7、图8、图9。在波形图中第一列波为流过VT1的电流波形，第二列波为流过VT1的电压波
形，第三列波流过VT3的电流波形，第四列波为流过VT3的电压波形，第五列波为流过过负载电流波形波形，第六列波为流过过负载电压波形波形。
（1）当延迟角α=30°时，波形图如图6所示：
图6 α=30°单相桥式全控整流电路（电阻性负载）波形图
（2）当延迟角α=60°时，波形图如图7所示：
图7 α=60°单相桥式全控整流电路（电阻性负载）波形图
（3）当延迟角α=90°时，波形图如图8所示：
图8 α=90°单相桥式全控整流电路（电阻性负载）波形图（4）当延迟角α=120°时，波形图如图9所示：
图9 α=120°单相桥式全控整流电路（电阻性负载）波形图
1.5单相桥式全控整流电路小结（电阻性负载）
单相桥式全控整流电路（电阻性负载）一共采用了四个晶闸管，VT1,VT2两只晶闸管接成共阳极，VT3,VT4两只晶闸管接成共阴极，当u2在（0~α）晶闸管VT1和VT4承受
正向电压，但是没有触发脉冲晶闸管没有导通。在（α~π）VT1和VT4承受正向电压，有触发脉冲晶闸管VT1，VT4导通。当u2在（π~π+α）闸管VT2和VT3承受正向电压，但是没有触发脉冲晶闸管没有导通。在（π+α~2π）VT2和VT3承受正向电压，有触发脉冲晶闸管VT2，VT3导通。单相桥式全控整流电路（电阻性负载）是典型单相桥式全控整流电路,桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。
1. 单相桥式全控整流电路（阻-感性负载） 1.1单相桥式全控整流电路电路结构（阻-感性负载） 单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。单相桥式全控整流电路（阻-感性负载）电路图如图1所示 图1. 单相桥式全控整流电路（阻-感性负载） 1.2单相桥式全控整流电路工作原理（阻-感性负载） 1）在u2正半波的（0~α）区间： 晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。假设电路已工作在稳定状态，则在0～α区间由于电感释放能量，晶闸管VT2、VT3维持导通。2）在u2正半波的ωt=α时刻及以后： 在ωt=α处触发晶闸管VT1、VT4使其导通，电流沿a→VT1→L→R→VT4→b→Tr的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。电源电压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。 3）在u2负半波的（π~π+α）区间： 当ωt=π时，电源电压自然过零，感应电势使晶闸管VT1、VT4继续导通。
在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。 4）在u2负半波的ωt=π+α时刻及以后： 在ωt=π+α处触发晶闸管VT2、VT3使其导通，电流沿b→VT3→L→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压（ud=-u2）和电流。此时电源电压反向加到VT1、VT4上，使其承受反压而变为关断状态。晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。 1.3单相桥式全控整流电路仿真模型（阻-感性负载） 单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示： 图2 单相双半波可控整流电路仿真模型（阻-感性负载）
1.单相桥式全控整流电路（电阻性负载） 1.1单相桥式全控整流电路电路结构（电阻性负载） 单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。单相桥式全控整流电路（电阻性负载）电路图如图1所示 ： 图1 单相桥式全控整流电路（电阻性负载） 1.2单相桥式全控整流电路工作原理（电阻性负载） 1）在u2正半波的（0~α）区间： 晶闸管VT1、VT4承受正压，但无触发脉冲。四个晶闸管都不通。假设四个晶闸管的漏电阻相等，则uT1.4= uT2.3=1/2 u2。 2）在u2正半波的ωt=α时刻： 触发晶闸管VT1、VT4使其导通。电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（ud=u2）和电流输出，两者波形相位相同且uT1.4=0。此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则uT2.3=1/2 u2。晶闸管VT1、VT4一直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。
3）在u2负半波的（π~π+α）区间： 晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。此时，uT2.3=uT1.4= 1/2 u2。 4）在u2负半波的ωt=π+α时刻： 触发晶闸管VT2、VT3，元件导通，电流沿b→VT3→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。此时电源电压反向加到晶闸管VT1、VT4上，使其承受反压而处于关断状态。晶闸管VT2、VT3一直要导通到ωt=2π为止，此时电源电压再次过零，晶闸管阳极电流也下降为零而关断。晶闸管VT1、VT4和VT2、VT3在对应时刻不断周期性交替导通、关断。 1.3单相桥式全控整流电路仿真模型（电阻性负载） 单相桥式全控整流电路（电阻性负载）仿真电路图如图2所示： 图2 单相桥式全控整流电路（电阻性负载）仿真电路图
1.单相桥式全控整流电路（阻-感性负载） 电路图如图1所示 图1.单相桥式全控整流电路（阻-感性负载） 1.2单相桥式全控整流电路工作原理（阻-感性负载） 1） 在u2正半波的（0~α ）区间： 晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。假设电路已工 作在稳定状态，则在O ?α区间由于电感释放能量，晶闸管VT2、VT3维持导通。 2） 在u2正半波的ω t=α时刻及以后： 在ω t=α处触发晶闸管 VT1、VT4使其导通，电流沿 a →VT1 → L → R →VT4 →b →Tr 的二次绕组→ a 流通，此时负载上有输出电压（ud=u2）和电流。电源电 压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。 3） 在u2负半波的（π ~ π + α）区间： 当ω t=π时，电源电压自然过零，感应电势使晶闸管 VT1、VT4继续导通。 1.1单相桥式全控整流电路电路结构（阻 -感性负载） 单相桥式全控整流电路用四个晶闸管, 接成共阳极，每一只晶闸管是一个桥臂。 两只晶闸管接成共阴极，两只晶闸管 单 相桥式全控整流电路（阻-感性负载） I !*-■ \ U / -1- k γ叫 O O ： O w.. .0 f ∣2√ *- (b} ≡ r∣√
在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关 断状态。 4）在u2负半波的ω t=π +α时刻及以后： 在ω t=π + α处触发晶闸管 VT2、VT3使其导通，电流沿 b →VT3→L →R → VT2→a →Tr 的二次绕组→ b 流通，电源电压沿正半周期的方向施加到负载上， 负载上有输出电压 （Ud=-U2）和电流。此时电源电压反向加到 VT1、VT4上， 使其承受反压而变为关断状态。晶闸管 VT2、VT3 一直要导通到下一周期ω t=2 π +α处再次触发晶闸管VT1、VT4为止。 1.3单相桥式全控整流电路仿真模型（阻-感性负载） 单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示： 图2单相双半波可控整流电路仿真模型（阻-感性负载） 興朋rgui —B∣÷ FtJ ι IU l PUIH TfrIflηi pr1 ?B -∣S , T?∏Ftor2

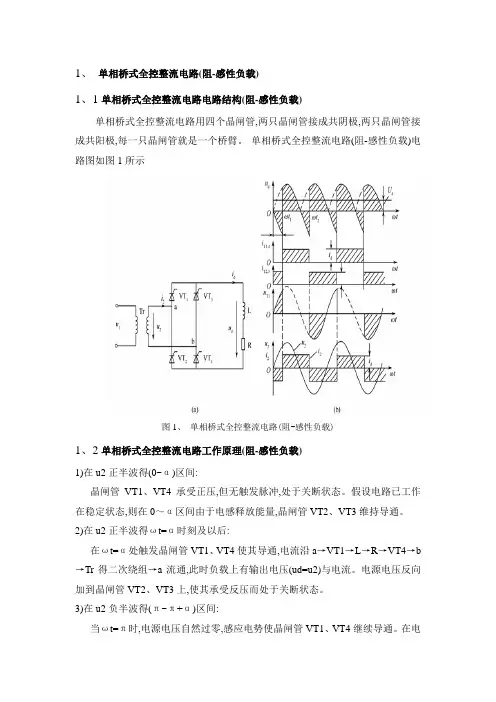

1、单相桥式全控整流电路(阻-感性负载) 1、1单相桥式全控整流电路电路结构(阻-感性负载) 单相桥式全控整流电路用四个晶闸管,两只晶闸管接成共阴极,两只晶闸管接成共阳极,每一只晶闸管就是一个桥臂。单相桥式全控整流电路(阻-感性负载)电路图如图1所示 图1、单相桥式全控整流电路(阻-感性负载) 1、2单相桥式全控整流电路工作原理(阻-感性负载) 1)在u2正半波得(0~α)区间: 晶闸管VT1、VT4承受正压,但无触发脉冲,处于关断状态。假设电路已工作在稳定状态,则在0～α区间由于电感释放能量,晶闸管VT2、VT3维持导通。2)在u2正半波得ωt=α时刻及以后: 在ωt=α处触发晶闸管VT1、VT4使其导通,电流沿a→VT1→L→R→VT4→b →Tr得二次绕组→a流通,此时负载上有输出电压(ud=u2)与电流。电源电压反向加到晶闸管VT2、VT3上,使其承受反压而处于关断状态。 3)在u2负半波得(π~π+α)区间: 当ωt=π时,电源电压自然过零,感应电势使晶闸管VT1、VT4继续导通。在电
