路由器多链路绑定

lacp协议原理LACP（Link Aggregation Control Protocol）是一种用于组成和管理网络中的链路聚合的协议。

链路聚合是将多个物理链路绑定在一起，形成一个逻辑链路，以增加网络的带宽和提高冗余性。

1. LACP的概述LACP是IEEE 802.3ad标准中定义的一种链路聚合协议。

通过LACP协议，网络设备（如交换机、路由器）可以自动协商并动态地组成链路聚合组，这样多个物理链路就可以作为一个逻辑链路来传输数据。

2. LACP的工作原理LACP协议通过LACP信息交换来建立和管理链路聚合组。

在LACP信息交换中，主要包括LACP协商阶段和LACP活动阶段两个阶段。

在LACP协商阶段，网络设备之间发送LACP协商报文，以确定链路聚合组的成员关系和工作模式。

在这个阶段，设备之间会互相交换自身的LACP能力和优先级信息，并根据这些信息来决定是否组成链路聚合组。

在LACP活动阶段，链路聚合组中的成员链路会周期性地发送LACP链路状态报文，以通知其他成员链路自身的状态。

这些状态信息包括链路的活跃性、代价以及发送端口的优先级等。

通过这些状态信息的交换和比较，链路聚合组中的成员链路可以进行状态的同步和调整。

3. LACP的工作模式LACP协议定义了两种工作模式，分别为主动模式和被动模式。

在主动模式下，设备主动地发送LACP协商报文，以寻找链路聚合组。

如果其他设备也处于主动模式并且具备组成链路聚合组的条件，那么它们就会自动地形成一个链路聚合组。

如果其他设备处于被动模式，则只有在接收到主动设备的LACP协商报文后才会组成链路聚合组。

在被动模式下，设备只有在接收到其他设备的LACP协商报文后才能组成链路聚合组。

4. LACP的优先级与端口选择算法LACP协议中，每个端口都有一个优先级值，范围为0-65535，数值越低表示优先级越高。

当设备需要选择参与链路聚合的链路时，会优先选择具有最高优先级值的链路。

三层聚合配置步骤以三层聚合配置步骤为标题，写一篇文章。

一、引言在计算机网络中，三层聚合是一种常见的网络配置方式，它可以提供更高的网络性能和可靠性。

本文将介绍三层聚合的配置步骤，帮助读者理解和应用这种配置方式。

二、三层聚合的概念三层聚合是指将多个物理接口或链路绑定在一起，形成一个逻辑的接口或链路。

通过三层聚合，可以将多个网络设备连接到一个逻辑网络中，提高网络的带宽和可用性。

三层聚合可以在交换机、路由器等网络设备上进行配置。

三、三层聚合的配置步骤1. 确认硬件支持：在进行三层聚合配置之前，首先要确认网络设备是否支持三层聚合功能。

一般来说，大部分企业级交换机和路由器都支持三层聚合。

如果设备不支持，需要考虑升级设备或者使用其他解决方案。

2. 配置物理接口：首先需要配置物理接口，即将要聚合的多个物理接口进行基本的配置。

这包括设置接口的IP地址、子网掩码、速率、双工模式等参数。

同时，还需要将这些接口加入到一个虚拟LAN中，以便进行后续的聚合配置。

3. 创建聚合组：在交换机或路由器上创建一个聚合组，将之前配置的物理接口添加到该聚合组中。

聚合组有一个唯一的标识符，用于区分不同的聚合组。

在创建聚合组时，需要选择合适的聚合算法，以确保数据在多个物理接口间均衡分布。

4. 配置聚合组属性：在创建聚合组后，还需要配置一些聚合组的属性。

这包括设置聚合组的IP地址、子网掩码、MTU等参数。

聚合组的IP地址将作为虚拟接口的地址，用于与其他网络设备进行通信。

5. 配置路由：为了使聚合组能够正常工作，还需要配置相应的路由。

这包括配置静态路由、动态路由协议等。

通过路由配置，可以实现对聚合组的访问和转发。

6. 测试和验证：在完成配置后，需要进行测试和验证，以确保三层聚合的正常工作。

可以通过ping命令或其他网络测试工具来验证聚合组的连通性和性能。

如果发现问题，需要及时进行故障排除和修复。

四、总结三层聚合是一种重要的网络配置方式，通过将多个物理接口或链路聚合在一起，可以提高网络的性能和可靠性。

第一步，准备两台TP-LINK480单WAN口路由器，分别接入网通线路和电信线路，再把路由器接入主交换机。

在设置路由器时，设置外网IP时正常设置即可。

详细步骤：1 找一台与路由器连接的客户机，客户IP设置为192.168.1.11、子网掩码为255.255.255.0，网关和DNS为192.168.1.1。

2 打开IE浏览器，再地址处键入“192.168.1.1”，输入路由器管理账号、密码，进入路由器设置界面。

3 先点击左边的“网络参数”，再点击“LAN口设置”，在右边的“IP地址设置”中设为“192.168.1.1”，点“保存”。

4先点击左边的“网络参数”，再点击“WAN口设置”，在右边的“WAN口连接类型”设为“静态IP”，“IP地址、子网掩码、网关，DNS服务器、备用DNS服务器”，分别设为“221.135.239.10、255.255.255.128、222.135.239.1、218.56.57.58、202.102.152.3”，点“保存”。

（根据互联网接入商提供的参数填写即可）5 同理，设置另外一台路由器，不同的是，在“LAN口设置”中设为“192.168.1.2”路由器设置完毕。

第二步，设置内部服务器。

1 设置计费机，“IP地址”设为“192.168.1.20”、“子网掩码”为“255.255.255.0”、“网关”为“192.168.1.1”，“DNS服务器”为“192.168.1.1”、“备用DNS服务器”为空，铁通电信| |猫猫| |路由路由| |————交换机|||||电脑电脑电脑TPlink 478+ ——两个24口交换机要互连应该在同一网段。

默认是：192.168.1.100～200。

然后开启一个24交换机将整组的MAC与IP：192.168.1.100～123绑定，在“流量均衡控制”添加IP地址调度规则“来自LAN口－192.168.1.100-192.168.1.123 ALL端口协议”数据包“只能”从WAN口“1”转发剩下的那个24交换机的MAC和IP可以不绑定，只要在“流量均衡控制”添加IP地址调度规则“来自LAN口－192.168.1.124-192.168.1.200 ALL端口协议”数据包“只能”从WAN口“2”转发注意是：只能！不是优先！这样两个24交换机内的机子就只从指定的W AN口上网等于是两个路由带两个交换机TL-R478+内网默认IP地址是192.168.1.1，用户名及密码均为admin，使用IE登录成功后会弹出快捷配置窗口，这也是TP-LINK产品的惯例，小编称其为是“开门两板斧”：一、介绍之…二、宽带接入类型，相信使用ADSL的用户占绝大多数。

4g聚合路由器原理
4G聚合路由器的工作原理如下：
首先，4G聚合路由器是一种网络设备，可以将多个4G网络连接聚合在一起，形成一个更加稳定、高速的网络连接。

具体来说，这种路由器可以将多个运营商的多个4G模块整合在一起，通过主控模块的控制，实现多网融合、网速叠加、自动切换、智能限速等功能。

其次，聚合路由器采用多种网络通信技术，包括路由聚合技术、多卡绑定技术、多通道链路捆绑技术等。

这些技术可以将多个网络接口绑定在一起，形成一个虚拟的超级网络接口，从而提供更高的网络带宽和更稳定的网络连接。

最后，聚合路由器还具有自动切换功能，可以在不同的网络接口之间自动切换，以保证网络连接的稳定性和连续性。

同时，这种路由器还支持多种安全协议和技术，可以保证网络连接的安全性和机密性。

总的来说，4G聚合路由器是一种将多个4G网络连接聚合在一起的网络设备，具有高带宽、高稳定性、自动切换和多种安全协议等特点。

它的出现可以提高网络的稳定性和可靠性，改善用户体验，并且可以有效降低企业的运营成本。

路由聚合组和链路聚合组概述说明以及解释1. 引言1.1 概述在网络通信中，路由聚合组和链路聚合组是两个重要的概念。

它们通过对路由和链路的组合与管理，提供了更高效、可靠和可扩展的网络传输解决方案。

本文将首先对路由聚合组进行介绍，包括定义、原理和作用。

接着，我们将详细说明如何配置路由聚合组，并介绍一些重要的配置要点。

然后，我们将进入链路聚合组的内容，包括定义、原理和作用。

最后，我们将解释链路聚合组的各个方面，并讨论技术应用以及与服务负载均衡（SLB）的集成。

1.2 文章结构本文共分为5个章节。

引言部分将简要介绍本文所要讨论的主题和结构。

第二章将详细阐述路由聚合组的概述，包括定义、原理和作用。

第三章将进一步解释如何配置路由聚合组，并介绍一些重要的配置要点。

第四章将转向链路聚合组的内容，包括定义、原理和作用。

第五章将全面解释链路聚合组中的各个方面，并探讨其技术应用以及与服务负载均衡的集成。

1.3 目的本文的目的是向读者介绍路由聚合组和链路聚合组这两个概念，并提供详细的说明和解释。

通过阅读本文，读者将了解到路由聚合组和链路聚合组在网络通信中的重要性及其作用，理解如何配置和管理这两个组织结构，以及它们在实际应用中的技术应用和与服务负载均衡的集成情况。

希望本文能够为读者对路由聚合组和链路聚合组有更深入的认识，并为其在网络设计和管理中提供指导。

2. 路由聚合组概述2.1 定义路由聚合组是一种网络技术，用于将多个路由器组合成一个逻辑实体，并以单一的路由器身份与其他网络设备进行通信。

通过将多个物理或逻辑接口绑定为一个虚拟接口，路由聚合组提供了更高的带宽和冗余性。

2.2 原理在路由聚合组中，多个物理或逻辑接口被绑定在一起形成一个聚合组。

这些接口可以属于同一台路由器或不同的路由器。

当数据包进入路由器时，它们会被分发到聚合组中的其中一个接口上进行转发。

聚合组中的每个接口都有一个唯一的标识符和优先级，用于确定数据包应该从哪个接口进行转发。

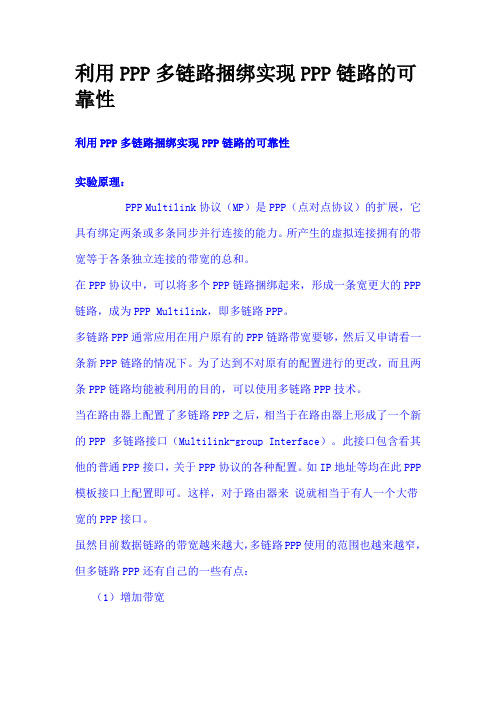

利用PPP多链路捆绑实现PPP链路的可靠性利用PPP多链路捆绑实现PPP链路的可靠性实验原理：PPP Multilink协议（MP）是PPP（点对点协议）的扩展，它具有绑定两条或多条同步并行连接的能力。

所产生的虚拟连接拥有的带宽等于各条独立连接的带宽的总和。

在PPP协议中，可以将多个PPP链路捆绑起来，形成一条宽更大的PPP 链路，成为PPP Multilink，即多链路PPP。

多链路PPP通常应用在用户原有的PPP链路带宽要够，然后又申请看一条新PPP链路的情况下。

为了达到不对原有的配置进行的更改，而且两条PPP链路均能被利用的目的，可以使用多链路PPP技术。

当在路由器上配置了多链路PPP之后，相当于在路由器上形成了一个新的PPP 多链路接口（Multilink-group Interface）。

此接口包含看其他的普通PPP接口，关于PPP协议的各种配置。

如IP地址等均在此PPP 模板接口上配置即可。

这样，对于路由器来说就相当于有人一个大带宽的PPP接口。

虽然目前数据链路的带宽越来越大，多链路PPP使用的范围也越来越窄，但多链路PPP还有自己的一些有点：（1）增加带宽多条PPP链路捆绑起来，能够增加原有的PPP链路带快，同时使用一个IP地址，而不需要每条PPP链路都进行配置。

如果同动态拨号结合起来，多链路PPP可以做到动态增加或减小带宽（2）负载分担多链路PPP能够实现报文在不同PPP链路上的负载分担。

对于想、速率高的PPP链路，传输的报文就要多谢，对于速率低的PPP链路，传输的报文就要小些。

（3）利用分片降低时延当报文在多链路PPP上传输时，通常会被划分成多个分片在多链路上同时传输。

这样对于比较大的报文，。

就可以降低传输的时延。

（4）PPP Multilink协议它的最好的一个功能是，他可以多链路冗余，也就是说一条物理链路down或是损坏的话，不影响数据的传输。

实验网络拓扑：实验步骤:1、甲地路由器上的配置（1）在全局模式下给PPP Multilink 1配置IP地址。

lacp协议LACP协议是IEEE标准802.3ad中定义的一种链路聚合协议，可以将多个物理链路绑定为一个逻辑链路，从而提高链路带宽、增强链路冗余、提高网络可用性。

一、概述LACP协议是一种动态链路聚合协议，它的工作原理是通过协商，将多个物理链路绑定在一起，形成一个逻辑链路，从而提供更高的带宽和更好的可靠性。

LACP协议定义了端口协商过程和逻辑聚合组的维护机制，从而实现了链路的聚合和链路故障的自动检测和修复。

LACP协议通常用于服务器、交换机和路由器等设备之间，可以提高数据中心和企业网络的性能、可靠性和可管理性。

LACP协议支持的链路聚合方式有两种：静态聚合（Static Aggregation）和动态聚合（Dynamic Aggregation）。

静态聚合是在配置时手动将多个物理链路绑定在一起，可以达到相同的效果，但是更加繁琐和不灵活，需要手动进行维护和操作。

而动态聚合则是通过LACP协议自动协商，实现链路聚合的管理和维护，更加灵活和高效。

二、LACP协议的工作原理LACP协议的工作原理如下：1. 端口协商过程在LACP协议中，端口协商过程是通过链路聚合控制协议数据单元（LACPDUs）进行的。

交换机或路由器上启用LACP协议后，会向链路上的所有端口发送LACPDUs，以协商链路聚合组的信息。

这些LACPDUs包括：◆ LACPDU：用于发起和响应链路聚合组的协商，并传递链路聚合组的参数和状态信息。

◆ LACPDUs配置信息：包括链路聚合组号、端口优先级、端口状态、聚合模式等。

2. 维护逻辑聚合组当LACP协议成功协商后，就形成了一个逻辑聚合组，也称为LAG(Group Link Aggregation)。

逻辑聚合组有一个唯一标识符LAG ID，由LACP协议自动生成。

在逻辑聚合组中，存在一个主端口和多个从端口。

主端口是负责发送和接收LACPDUs的端口，从端口只能接收LACPDUs。

在LACP协议中，主端口的选择使用系统ID和端口优先级进行确定，从而避免冲突。

链路聚合详解——LinkAggregation链路聚合原理与配置前⾔随着⽹络规模不断扩⼤，⽤户对⾻⼲链路的带宽和可靠性提出了越来越⾼的要求。

在传统技术中，常⽤更换⾼速率的接⼝板或更换设备的⽅式来增加带宽，但这种⽅案需要付出⾼额的费⽤，⽽且不够灵活。

采⽤链路聚合技术可以在不进⾏硬件升级的情况下，通过将多个物理接⼝捆绑为⼀个逻辑接⼝，来达到增加链路带宽的⽬的。

在实现增⼤设备带宽⽬的的同时，链路聚合采⽤备份链路的机制，可以有效的提⾼设备之间链路的可靠性。

链路聚合的应⽤场景在企业⽹络中，所有设备的流量在转发到其他⽹络前都会汇聚到核⼼层，再由核⼼区设备转发到其他⽹络，或者转发到外⽹。

因此，在核⼼层设备负责流量的⾼速交换时，容易发⽣拥塞，在核⼼层部署链路聚合，可以提升整个⽹络的数据吞吐量，解决拥塞问题。

链路聚合的优点链路聚合是把两台设备之间的多条链路聚合到⼀起，当做⼀条逻辑链路来使⽤。

这两台设备可以是路由器、交换机。

⼀条聚合链路可以包含多条成员链路，在X7系列交换机中默认最多为8条。

链路聚合可以提⾼链路带宽。

理论上，聚合⼏条链路，逻辑链路带宽=聚合链路⼝带宽总和，这样就有效的提⾼了逻辑链路的带宽。

链路聚合为⽹络提供了⾼可靠性。

配置了链路聚合后，如果⼀个成员接⼝发⽣故障，该成员⼝的物理链路会把流量切换到另⼀条成员链路上。

链路聚合还可以在⼀个聚合⼝上实现负载均衡，⼀个聚合⼝可以把流量分散到多个不同的成员⼝上，通过成员链路把流量发送到同⼀个⽬的地，将⽹络产⽣阻塞的可能性降到最低。

链路聚合的模式链路聚合包含两种模式：⼿⼯负载均衡模式和LACP（Link Aggregation control protocol）模式。

⼿⼯负载均衡模式该模式下，Eth-Trunk的建⽴、成员接⼝的加⼊均由⼿⼯配置，没有链路聚合控制协议的参与。

该模式下所有活动链路都参与数据的转发，平均分担流量，因此称为负载分担模式。

如果某条活动链路故障，链路聚合组⾃动在剩余的活动链路中平均分担流量。

多链路出口路由机制一、引言多链路出口路由机制是一种用于网络通信的技术，它可以提供更高的带宽和更可靠的连接。

在传统的网络架构中，只有单一的出口路由，当该出口路由发生故障时，整个网络通信将中断。

而多链路出口路由机制通过同时利用多个出口路由，可以实现冗余备份和负载均衡，提高网络的可用性和性能。

二、多链路出口路由机制的原理多链路出口路由机制的原理主要包括以下几个方面：1. 路由选择算法多链路出口路由机制需要选择合适的出口路由来发送数据包。

常见的路由选择算法有最短路径优先（SPF）算法、负载均衡算法等。

最短路径优先算法通过计算各个路径的距离来选择最短路径作为出口路由，而负载均衡算法则通过计算各个路径的负载情况来选择负载较小的路径作为出口路由。

2. 路由表管理多链路出口路由机制需要维护一个路由表，用于存储各个出口路由的信息。

路由表中包括出口路由的IP地址、距离、负载等信息。

当网络拓扑发生变化或出口路由发生故障时，路由表需要及时更新。

3. 数据包转发多链路出口路由机制需要实现数据包的转发功能。

当一个数据包到达路由器时，路由器根据路由表中的信息选择合适的出口路由，并将数据包发送到该出口路由。

三、多链路出口路由机制的优势多链路出口路由机制相比传统的单一出口路由有以下几个优势：1. 冗余备份多链路出口路由机制可以同时利用多个出口路由，当某个出口路由发生故障时，可以自动切换到其他正常的出口路由，从而实现冗余备份，提高网络的可用性。

2. 负载均衡多链路出口路由机制可以根据出口路由的负载情况选择合适的路径发送数据包，从而实现负载均衡。

这样可以充分利用网络资源，提高网络的性能。

3. 提高带宽多链路出口路由机制可以同时利用多个出口路由，从而提高网络的带宽。

这对于需要大量数据传输的应用场景非常重要，可以提升用户体验和工作效率。

4. 灵活性多链路出口路由机制可以根据网络拓扑和需求的变化进行动态调整，具有较强的灵活性。

当网络拓扑发生变化或出口路由发生故障时，可以及时更新路由表并重新选择出口路由。

路由器和交换机的作用路由器和交换机是网络中常见的两种设备，它们在网络通信中扮演着重要的角色。

本文将对路由器和交换机的作用进行详细介绍。

一、路由器的作用路由器是一种网络设备，通过将数据包转发到目标网络，实现不同网络之间的互联和通信。

路由器的主要作用如下：1.路由功能：路由器通过查看目标IP地址，根据路由表选择最佳路径将数据包传输到目标网络。

它可以根据不同的网络拓扑和路由协议来确定数据包的传输路径，从而实现网络间的互联和通信。

2.分割广播域：路由器可以将一个大的网络拆分成多个小的子网，每个子网都有独立的IP地址范围和广播域。

这样可以提高网络性能和安全性，减少广播带来的网络拥塞。

3.提供安全性：路由器可以通过配置访问控制列表（ACL）和防火墙规则来限制网络中的数据流。

它可以对数据包进行过滤和检查，保护网络免受恶意攻击和未经授权的访问。

4.实现网络地址转换（NAT）：路由器可以实现网络地址转换，将多个内部IP地址映射到一个公共IP地址上。

这样，多个内部主机可以共享一个公网IP地址，实现对外访问。

5.提供负载均衡：路由器可以根据网络负载情况，将数据包分发到多个可用的路径上，实现负载均衡。

这样可以提高网络性能，避免单个路径出现瓶颈。

二、交换机的作用交换机是一种网络设备，主要用于在局域网（LAN）中转发数据帧。

它可以根据Mac地址将数据包直接发送到目标主机，提高数据传输效率。

交换机的主要作用如下：1.转发数据帧：交换机可以学习和存储连接到它的每个主机的Mac地址。

当交换机接收到一个数据帧时，它会查找目标Mac地址，并将数据包转发到相应的端口，从而实现主机之间的直接通信。

2.提供局域网扩展：交换机可以通过连接多个局域网口扩展局域网的规模。

它可以提供更多的带宽和更高的传输速率，以满足多个主机之间的通信需求。

3.分割冲突域：交换机可以将局域网划分为多个冲突域，每个冲突域之间相互独立。

这样可以减少冲突域上主机之间的冲突，提高网络的性能和可靠性。
