10kV配电线路跳闸故障原因分析及预防摘要：10kV配电网是直接影响用户用电安全稳定运行情况的极为重要的组成。
由于其运行过程中，常常会出现跳闸故障，不仅增大了电力设施的运行维护费用，给供电企业造成经济损失，同时还会影响广大用电用户的正常用电，给生产生活带来不便。
要想有效提高电力企业的服务质量，并进一步提高配电网的安全性和可靠性，降低事故发生率，就要对引起线路跳闸的故障原因进行分析，并提出预防措施，避免类似问题的再次发生。
关键词：10kV；配电线路；跳闸故障；原因；预防措施1导致10kV配电线路跳闸的主要因素1.1雷电、强对流天气的因素雷电、强对流天气是导致配电线路跳闸的主要因素之一。
雷电过电压是雷电带来的主要影响，主要表现形式包括雷电过电压和感应过电压，大电流和过电压是由于雷电直接击中导线而产生的。
当处于雷电这一恶劣天气时，就算雷电没有直接击中路线，依然会有大量束缚电荷会被感应出，束缚电荷会在雷云对大地其他目标放电以后用光速向导线两侧传播，极高的感应过电压随之出现，对10kV配电线路来说是十分危险的。
强对流天气是一种中小尺度天气系统的产物，而且它是在有利的大尺度环流背景下产生的，尺度小、变化快、发展剧烈是其主要特点。
强对流天气的出现多数伴随着暴风雨，这样会导致周边的树木或者植被在大风的影响下触碰到10kV配电线路，从而导致10kV配电线路短路，此外导线在档距中间发生舞动，也会造成短路现象的发生，致使10kV配电线路跳闸。
1.2线路本体故障因素针对线路本体的故障表现形式，笔者认为主要有以下几点因素，如线路架设和配电设备档距弧垂过大，没有达到一定的技术要求，较多的低值绝缘子，还有一些外部破坏的影响。
线路本体故障发生的主要原因如下:架空线路绝缘子的绝缘性能降低所导致的绝缘击穿、系统过电压以及雷电、大雾等恶劣天气引起的污闪击穿。
1.3外部故障带来的越级跳闸现象除了以上存在的导致配电线路跳闸现象外，还有就是外部故障所导致的跳闸，例如当10kV的配电线路直接经过负荷开关、熔断器等设备，如果电气短路故障发生在配电变压器等设备，配电线路继电保护装置将会产生动作跳闸，当然，配电设备的附属设备同样会导致弧光短路现象，致使线路继电保护动作跳闸。
10KVVS1系列断路器常见故障及处理方法1.断路器无法合闸可能的原因：(1)接触不良：断路器接线处或电气接点可能出现松动或氧化。
(2)电机电源故障：电源电压过低或过高，可能导致断路器无法合闸。
处理方法：(1)检查断路器的接线处和接点，重新固定或清理接触面。
(2)检查电源电压，确保电压在额定范围内。
2.断路器合闸后立即跳闸可能的原因：(1)过载：负载电流超出断路器额定电流，导致断路器跳闸。
(2)短路：电路出现短路故障，使得断路器立即跳闸。
处理方法：(1)检查负载电流是否超出断路器额定电流，根据需要增大断路器额定电流或减少负载电流。
(2)检查电路是否存在短路故障，修复短路点。
3.断路器合闸后长时间不跳闸可能的原因：(1)负载电流过大：断路器无法承受过大的负载电流，导致无法跳闸。
(2)断路器内部故障：断路器内部元件损坏或老化，导致无法正常跳闸。
处理方法：(1)检查负载电流是否超出断路器额定电流，根据需要增大断路器额定电流或减少负载电流。
(2)若负载电流正常，检查断路器内部元件是否损坏，需要更换故障元件。
4.断路器合闸时产生明显的火花可能的原因：(1)接触不良：断路器接线处或电气接点存在高电阻或氧化，导致电弧放电产生明显火花。
(2)断路器内部故障：断路器内部的绝缘损坏或电弧出现问题，导致火花明显。
处理方法：(1)检查断路器的接线处和接点，重新固定或清理接触面。
(2)若火花仍然明显，可能是断路器内部存在故障，需要更换故障元件。
5.断路器合闸时伴有异常噪声可能的原因：(1)断路器内部元件松动：断路器内部的电气元件可能松动，导致合闸时产生异常噪声。
(2)机械部件磨损：断路器机械部件可能因长时间使用而磨损，导致合闸时伴随异常噪声。
处理方法：(1)检查断路器内部的电气元件是否松动，固定电气元件。
(2)检查机械部件是否磨损，需要更换磨损的机械部件。
总之，以上是10KVVS1系列断路器常见故障及处理方法，希望能对您有所帮助。
10kV配电线路常见跳闸原因分析及对策摘要：10kV配电线路的安全稳定运行对保障电力用户供电安全及可靠性具有重要意义，也是供电企业开展优质服务的重要基础，但现实中10kV配电线路跳闸情况仍时有发生，影响了广大人民群众的生产生活。
本文对10kV配电线路常见跳闸原因进行分析，提出相应的管理措施及技术措施，对降低10kV配电线路跳闸率有一定的指导意义。
关键词：10kV配电线路；跳闸；对策一、10kV配电线路跳闸产生的原因从技术方面分析，主要有：一是线路设计把关不严，导线截面、设备额定电流、CT变比等型号选择不当，档距弧垂过大，交叉跨越线路安全距离不够导致放电，气象条件不符，大量使用架空裸导线，绝缘性能低。
二是网架结构薄弱、线路超期服役、设备老化、造成重过载，绝缘子串中存在不合格绝缘子，长期运行可能发生闪络、击穿放电，发生保护动作，极易引发跳闸事故。
三是自然灾害原因导致。
在绝缘子质量不过关、避雷器性能下降或缺少避雷线的情况下，雷击容易造成绝缘闪络、断线、避雷器被击穿。
暴雨、冰冻现象造成倒杆，大风造成线路舞动引起相间短路或金具断裂，大雾造成绝缘子击穿闪络和电晕。
四是线路建设及维修改造时施工工艺不达标，偷工减料。
如杆塔基础不牢固或埋深不够、拉线未拉紧、线路与电气设备连接未采用铝（铜）设备过渡板（线夹）使非同类金属连接造成氧化、架空绝缘线绝缘耐张线夹没锁死造成脱线、绝缘T接穿刺线夹安装不正确造成导线受损、电缆敷设扭曲弯度过大造成电缆受损、电缆头制作不规范、接地引下线用铝线或铁丝代替、设备安装角度或倾斜度不够造成断开点距离不足、架空线缆紧固点过紧受力过大等原因，导致线路带病运行，容易引发跳闸事故。
五是异物短路，重点有蔬菜大棚膜、防晒篷布、风筝、塑料气球、过街宣传横幅、彩带等绕线、金属丝抛挂，以及鸟害造成绝缘子污闪及短路，地下电缆出线裸露部分小动物短路等。
六是部分材料质量不合格，如避雷器、跌落开关绝缘值不合格或递减速度快，运行中被击穿造成线路跳闸，电杆混凝土标号低，配筋截面不足或减少数量造成开裂断杆，铁附件含杂质导致强度不够，造成横担扭曲变形或断裂，镀锌质量差，锈蚀严重，金具断裂脱落或开销。

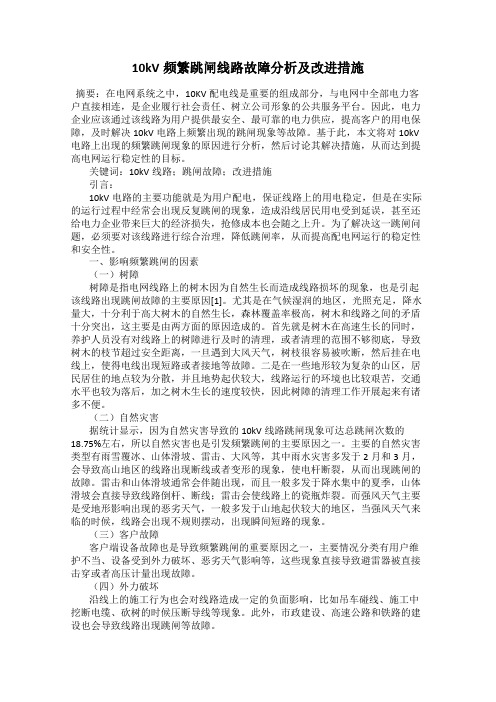

10kV频繁跳闸线路故障分析及改进措施摘要：在电网系统之中，10KV配电线是重要的组成部分，与电网中全部电力客户直接相连，是企业履行社会责任、树立公司形象的公共服务平台。
因此，电力企业应该通过该线路为用户提供最安全、最可靠的电力供应，提高客户的用电保障，及时解决10kV电路上频繁出现的跳闸现象等故障。
基于此，本文将对10kV 电路上出现的频繁跳闸现象的原因进行分析，然后讨论其解决措施，从而达到提高电网运行稳定性的目标。
关键词：10kV线路；跳闸故障；改进措施引言：10kV电路的主要功能就是为用户配电，保证线路上的用电稳定，但是在实际的运行过程中经常会出现反复跳闸的现象，造成沿线居民用电受到延误，甚至还给电力企业带来巨大的经济损失，抢修成本也会随之上升。
为了解决这一跳闸问题，必须要对该线路进行综合治理，降低跳闸率，从而提高配电网运行的稳定性和安全性。
一、影响频繁跳闸的因素（一）树障树障是指电网线路上的树木因为自然生长而造成线路损坏的现象，也是引起该线路出现跳闸故障的主要原因[1]。
尤其是在气候湿润的地区，光照充足，降水量大，十分利于高大树木的自然生长，森林覆盖率极高，树木和线路之间的矛盾十分突出，这主要是由两方面的原因造成的。
首先就是树木在高速生长的同时，养护人员没有对线路上的树障进行及时的清理，或者清理的范围不够彻底，导致树木的枝节超过安全距离，一旦遇到大风天气，树枝很容易被吹断，然后挂在电线上，使得电线出现短路或者接地等故障。
二是在一些地形较为复杂的山区，居民居住的地点较为分散，并且地势起伏较大，线路运行的环境也比较艰苦，交通水平也较为落后，加之树木生长的速度较快，因此树障的清理工作开展起来有诸多不便。
（二）自然灾害据统计显示，因为自然灾害导致的10kV线路跳闸现象可达总跳闸次数的18.75%左右，所以自然灾害也是引发频繁跳闸的主要原因之一。
主要的自然灾害类型有雨雪覆冰、山体滑坡、雷击、大风等，其中雨水灾害多发于2月和3月，会导致高山地区的线路出现断线或者变形的现象，使电杆断裂，从而出现跳闸的故障。
10kV频繁跳闸线路故障分析及改进措施10kV配电线路是电网的重要组织部分，是直接连接广大电力客户的社会公共服务平台，是电网企业履行社会责任、树立品牌形象的重要窗口。
因此，为用户提供安全可靠、优质清洁的电力供应，对10kV电力线路跳闸故障发生的频率进行降低具有十分重要的现实意义。
文章主要对陇南地区的10kV配电线路频繁跳闸的原因进行分析，并在此基础上，探讨了10kV线路跳闸故障的改进措施，从而提高10kV线路的安全稳定运行。
标签：10kV线路；跳闸故障；影响因素；改进措施引言10kV配电网线路是直接为用户供电的平台，但是，由于种种原因，10kV线路会经常出现跳闸故障，从而给供电企业造成不必要的经济损失，抢修成本大，人员安全风险高，频繁停电投诉多。
为了能够提高配网供电可靠性和优质服务水平，需要对频繁跳闸线路进行治理，降低跳闸率。
文章首先对陇南地区10kV频繁线路跳闸的原因做简要分析，进而在此基础上，针对性的提出配电网线路跳闸的解决方法，以降低10kV配电线路跳闸率为目的，从而保证10kV配电线路的安全稳定运行。
1 造成10kV线路发生频繁跳闸故障的因素陇南2014年跳闸3次以上的10kV配网线路共43条，累计跳闸208次，线路平均跳闸率为4.8次/条。
按故障原因分析，树障92次；自然灾害39次；客户故障36次；外力破坏32次；设计安装不当5次；过负荷4次。
树障、自然灾害、客户故障、外力破坏是造成线路跳闸的主要因素。
1.1 树障树障是引发10kV线路频繁跳闸的主要原因，陇南处于长江流域，气候湿润、雨量充沛、光照充足，深林覆盖率高，树线矛盾突出。
一是树木生长较快，对线路通道内树障清理不彻底、不及时，造成安全距离不够，在大风天气下，树枝挂搭导线，引起线路短路、接地等故障。
二是陇南地形复杂，山大沟深，农村用户居住分散，海波1500米以上的线路占比为67%，线路运行环境差，道路不通，树木生长迅速，清障工作困难。

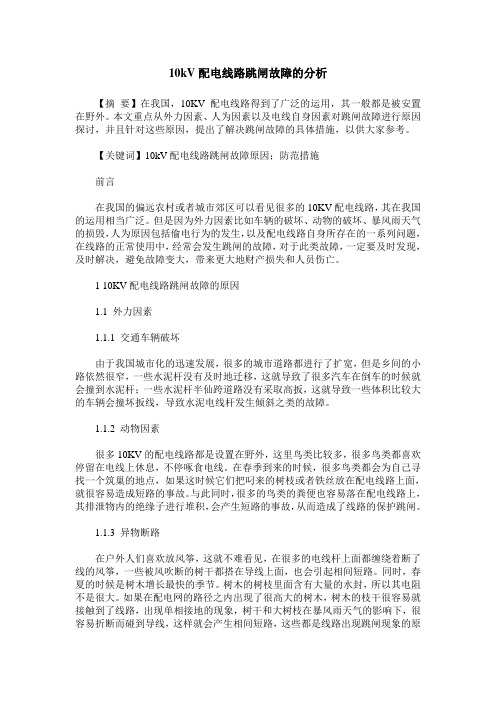

10kV配电线路跳闸故障的分析【摘要】在我国，10KV配电线路得到了广泛的运用，其一般都是被安置在野外。
本文重点从外力因素、人为因素以及电线自身因素对跳闸故障进行原因探讨，并且针对这些原因，提出了解决跳闸故障的具体措施，以供大家参考。
【关键词】10kV配电线路跳闸故障原因；防范措施前言在我国的偏远农村或者城市郊区可以看见很多的10KV配电线路，其在我国的运用相当广泛。
但是因为外力因素比如车辆的破坏、动物的破坏、暴风雨天气的损毁，人为原因包括偷电行为的发生，以及配电线路自身所存在的一系列问题，在线路的正常使用中，经常会发生跳闸的故障，对于此类故障，一定要及时发现，及时解决，避免故障变大，带来更大地财产损失和人员伤亡。
1 10KV配电线路跳闸故障的原因1.1 外力因素1.1.1 交通车辆破坏由于我国城市化的迅速发展，很多的城市道路都进行了扩宽，但是乡间的小路依然很窄，一些水泥杆没有及时地迁移，这就导致了很多汽车在倒车的时候就会撞到水泥杆；一些水泥杆半仙跨道路没有采取高扳，这就导致一些体积比较大的车辆会撞坏扳线，导致水泥电线杆发生倾斜之类的故障。
1.1.2 动物因素很多10KV的配电线路都是设置在野外，这里鸟类比较多，很多鸟类都喜欢停留在电线上休息，不停啄食电线。
在春季到来的时候，很多鸟类都会为自己寻找一个筑巢的地点，如果这时候它们把叼来的树枝或者铁丝放在配电线路上面，就很容易造成短路的事故。
与此同时，很多的鸟类的粪便也容易落在配电线路上，其排泄物内的绝缘子进行堆积，会产生短路的事故，从而造成了线路的保护跳闸。
1.1.3 异物断路在户外人们喜欢放风筝，这就不难看见，在很多的电线杆上面都缠绕着断了线的风筝，一些被风吹断的树干都搭在导线上面，也会引起相间短路。
同时，春夏的时候是树木增长最快的季节。
树木的树枝里面含有大量的水封，所以其电阻不是很大。
如果在配电网的路径之内出现了很高大的树木，树木的枝干很容易就接触到了线路，出现单相接地的现象，树干和大树枝在暴风雨天气的影响下，很容易折断而碰到导线，这样就会产生相间短路，这些都是线路出现跳闸现象的原因所在。
10kV配电线路跳闸故障的原因以及预防分析10kV配电线路的运行安全能够在很大程度上对人们的用电质量产生影响，关乎人们的生命财产安全以及国家经济的持续发展。
近年来，随着经济发展水平的不断提升，人们的生活质量及生活水平得到了极大地改善与提高，在此背景下，对10kV配电线路运行可靠程度提出更高的要求。
本文首先对10kV配电线路跳闸故障的原因进行了分析，并在此基础上，对跳闸故障的预防措施进行了探讨。
标签：10kV配电线路；跳闸故障；原因；预防措施1 引言为了使人们生产生活中的用电需求得以满足，近年来，我国对于电网的建设力度逐渐加大，不断扩大电网建设规模，并对电网线路的建设进行逐渐的完善。
但是，由于受到多方面因素的影响，我国配电线路在实际运行的过程中，出现跳闸故障的概率较高，给人们的生产和生活带来了极大的不便。
因此，我们有必要研究配电网故障跳闸的原因，从而能够采取一定的预防措施，尽可能的降低配电网跳闸率，满足人们的需要。
2 10kV配电线路跳闸故障的原因2.1 线路接地线路接地故障由诸多原因导致，具体为以下几个原因：①风偏导致导线和跳线对杆塔进行放电；②一些小动物危害。
对于城乡10kV 配电线路上，在配电变压器上经常会有小鸟、老鼠和小猫等动物落在上面，极易导致相间短路，相间短路便会导致跳闸问题；③防雷设备被毁坏；④烧坏的导线掉落在地面上导致接地；⑤绝缘子受损，其或许接地或者被杂物污染，在雨天或者雾天，绝缘电放电、闪络。
毁坏的跳线搭接在铁担上；⑥10kV配电线路一般架设在野外，遇到大风天气时，线路沿线旁边的树木被吹断，吹断的树枝打在了线路上，造成线路折断，导致跳闸故障。
2.2 过流跳闸引起过流跳闸的原因有三个：①线路老旧：对于直径较小的线路，伴随负载的快速增大，线路长时间处在超载运行状态，在此种不良的环境中长期运行会导致线路产生大量热量，在线路比较薄弱的地方，便较易产生熔断、跳线等问题，造成线路短路，线路短路形成的短路电流会导致跳闸问题；②过大的电流负载：部分线路上接入部分规模较大的公司，公司运用大规模机械，在这些大规模机械起动的时候会形成较高的冲击电流，导致线路跳闸问题；③低压线路产生短路故障。
10kV配电线路故障跳闸的影响因素及处理方案解析发布时间：2023-02-20T06:13:19.776Z 来源：《新型城镇化》2022年24期作者：李宏伟[导读] 供配电设备老化是导致跳闸故障的主要因素之一。
当前我国的大部分城市地区已经围绕变配电系统展开针对性升级改造工作，旨在于促进变配电系统整体运行效率的提升，但部分地区供配电系统仍然不可避免地存在线路设备老化问题，加之设备运行周期长，工作人员如果没有针对设备展开定期检查，对已发生老化线路设备不及时维修或更换，则会导致设备处于超负荷运转状态，最终在实际运行中导致了跳闸故障的频频发生[2]。
国网山西省电力公司大同供电公司山西省大同市 037000摘要：社会的快速发展，电力在人民生产生活中得到广泛应用，人民生产生活已与电力密不可分。
而配电运行在电力系统中又占据着十分重要的地位，运行效率与运行稳定性直接关系着其运行质量。
要确保电力网络的安全稳定运行，就需要电力运维人员切实分析电力运行过程中的故障原因，以及故障发生时的处理方法，并对配电运行中设备维护及管理方法进行总结。
文章针对配电运行中跳闸故障及处理技术进行分析和论述，探究解决相关问题的方法和策略。
关键词：配电运行；跳闸故障；处理技术1配电运行中跳闸故障分析输送电过程中遇到特殊原因，电力会自主断开，这类现象被称为配电跳闸。
倘若发生特殊情况，继电保护装置内的线路将会自动短路，减少故障的影响，以此保障设备的稳定运行。
结合实际，配电运行中跳闸故障原因主要如下。
1.1设备故障供配电设备老化是导致跳闸故障的主要因素之一。
当前我国的大部分城市地区已经围绕变配电系统展开针对性升级改造工作，旨在于促进变配电系统整体运行效率的提升，但部分地区供配电系统仍然不可避免地存在线路设备老化问题，加之设备运行周期长，工作人员如果没有针对设备展开定期检查，对已发生老化线路设备不及时维修或更换，则会导致设备处于超负荷运转状态，最终在实际运行中导致了跳闸故障的频频发生[2]。
10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指在正常工作情况下，线路电压突然升高到超过指定范围，导致保护设备误动作，线路跳闸的现象。
以下是对10kV线路越级跳闸的原因进行分析，并提出相应的解决办法。
一、原因分析1. 负荷突变：负荷突然增加或突然减小，使得线路电压突然升高或下降，导致保护设备误动作。
解决办法：合理规划负荷，避免负荷快速变化或过载。
2. 短路故障：线路出现短路故障时，电流突然增大，导致线路电压升高，保护设备误动作。
解决办法：提高线路的绝缘水平，加强巡视检修，及时排查并处理线路上的潜在短路隐患。
3. 设备异常：设备出现故障或损坏，导致电压异常升高。
解决办法：加强设备维护和巡检，及时发现并处理设备故障，确保设备正常运行。
4. 电源异常：电源电压波动或供电系统的突发故障，使得线路电压异常升高。
解决办法：增加电源的容量，提高供电系统的稳定性，安装电压稳定器等设备，确保电源供电正常。
5. 装置设置不当：保护设备、自动装置的参数设置不合理，容易造成保护装置误动作。
解决办法：合理设置保护装置的参数，确保装置能够准确判断线路状态，并对电压升高进行合理的动作。
二、解决办法1. 定期巡视检修：定期对线路进行巡视检修，及时发现并处理线路上的潜在故障，减少线路越级跳闸的风险。
2. 增加保护装置：在线路上增加继电保护装置，提高线路的安全可靠性，减少保护装置误动作的可能。
3. 调整负荷：合理规划负荷，避免负荷快速增加或过载，减少负荷对线路电压的影响。
4. 完善监测系统：建立完善的线路监测系统，通过实时监测线路的电压和电流等参数，及时发现线路异常，进行预警和处理。
5. 提高运维水平：加强设备的维护和巡检，定期进行设备的检修和保养，提高设备的运行可靠性，减少设备异常引起的越级跳闸。
10kV线路越级跳闸是一种常见的线路故障现象，原因包括负荷突变、短路故障、设备异常、电源异常和装置设置不当等。
解决办法包括定期巡视检修、增加保护装置、调整负荷、完善监测系统和提高运维水平等。
