(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920518962.4(22)申请日 2019.04.16(73)专利权人 南京嘉泽汯微电子有限公司地址 211100 江苏省南京市江宁经济技术开发区芳园西路6号4幢(72)发明人 李小明 (51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称电动车车载手机充电器(57)摘要本实用新型涉及充电器,公开了一种电动车车载手机充电器,包括充电器外壳和电源插头,电源插头固定连接于充电器外壳,电源插头侧壁开有长形槽,长形槽固定连接有弹性长形条,连接处为远离充电器外壳的一端,弹性长形条和电源插头开有长形槽的一面呈锐角。
这种电动车车载手机充电器通过增加弹性长形条及长形槽,弹性长形条与长形槽之间形成夹角并进行配合,从而能有效降低电动车在行驶过程中因为颠簸的缘故导致电动车车载手机充电器跌落的事故发生。
权利要求书1页 说明书4页 附图4页CN 209675970 U 2019.11.22C N 209675970U权 利 要 求 书1/1页CN 209675970 U1.一种电动车车载手机充电器,包括充电器外壳(1)和电源插头(2),其特征在于:电源插头(2)固定连接于充电器外壳(1),电源插头(2)的侧壁开有长形槽(3),长形槽(3)固定连接有弹性长形条(4),连接处为远离充电器外壳(1)的一端,电源插头(2)开有长形槽(3)的一面和弹性长形条(4)之间呈锐角。
2.根据权利要求1所述的电动车车载手机充电器,其特征在于:弹性长形条(4)背离长形槽(3)槽底的一面胶接有第一防滑垫片(5)。
3.根据权利要求1所述的电动车车载手机充电器,其特征在于:在长形槽(3)内设有压缩弹簧(6),压缩弹簧(6)的两端分别固定连接于长形槽(3)的槽底和弹性长形条(4)。
4.根据权利要求1所述的电动车车载手机充电器,其特征在于:在背离长形槽(3)槽底的一面,弹性长形条(4)靠近充电器外壳(1)的一端设有凸块(7),凸块(7)与弹性长形条(4)一体成型。

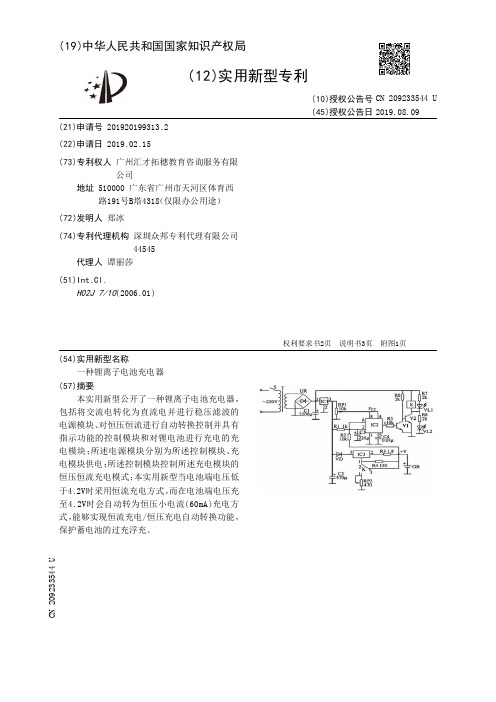

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920199313.2(22)申请日 2019.02.15(73)专利权人 广州汇才拓穗教育咨询服务有限公司地址 510000 广东省广州市天河区体育西路191号B塔4318(仅限办公用途)(72)发明人 郑冰 (74)专利代理机构 深圳众邦专利代理有限公司44545代理人 谭丽莎(51)Int.Cl.H02J 7/10(2006.01)(54)实用新型名称一种锂离子电池充电器(57)摘要本实用新型公开了一种锂离子电池充电器,包括将交流电转化为直流电并进行稳压滤波的电源模块、对恒压恒流进行自动转换控制并具有指示功能的控制模块和对锂电池进行充电的充电模块;所述电源模块分别为所述控制模块、充电模块供电;所述控制模块控制所述充电模块的恒压恒流充电模式;本实用新型当电池端电压低于4.2V时采用恒流充电方式,而在电池端电压充至4.2V时会自动转为恒压小电流(60mA)充电方式,能够实现恒流充电/恒压充电自动转换功能,保护蓄电池的过充浮充。
权利要求书2页 说明书3页 附图1页CN 209233544 U 2019.08.09C N 209233544U权 利 要 求 书1/2页CN 209233544 U1.一种锂离子电池充电器,其特征在于,包括将交流电转化为直流电并进行稳压滤波的电源模块、对恒压恒流进行自动转换控制并具有指示功能的控制模块和对锂电池进行充电的充电模块;所述电源模块分别为所述控制模块、充电模块供电;所述控制模块控制所述充电模块的恒压恒流充电模式。
2.根据权利要求1所述的一种锂离子电池充电器,其特征在于,所述电源模块包括电源用开关S、变压器T、整流桥堆UR、滤波电容C1、C2和集成电路IC1。
3.根据权利要求2所述的一种锂离子电池充电器,其特征在于,市电的L端与所述开关S 的第一端连接;所述开关S的第二端与所述变压器T初级线圈的第一端连接;市电的N端与所述变压器T初级线圈的第二端连接;所述变压器T次级线圈与所述整流桥堆UR的交流输入端连接;所述整流桥堆UR的负极接地;所述整流桥堆UR的正极分别与所述电容C1的第一端、所述集成电路IC1的第1管脚连接;所述集成电路IC1的第3管脚与所述电容C2的第一端连接;所述集成电路IC1的第2管脚、所述电容C1、C2的第二端均接地。

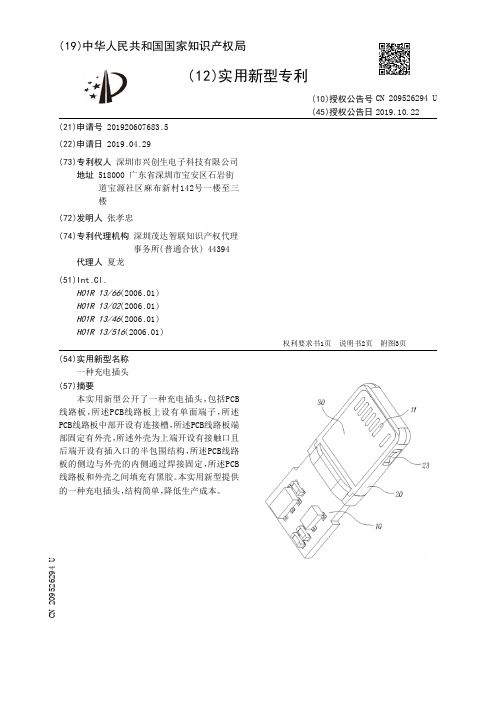

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920607683.5(22)申请日 2019.04.29(73)专利权人 深圳市兴创生电子科技有限公司地址 518000 广东省深圳市宝安区石岩街道宝源社区麻布新村142号一楼至三楼(72)发明人 张孝忠 (74)专利代理机构 深圳茂达智联知识产权代理事务所(普通合伙) 44394代理人 夏龙(51)Int.Cl.H01R 13/66(2006.01)H01R 13/02(2006.01)H01R 13/46(2006.01)H01R 13/516(2006.01)(54)实用新型名称一种充电插头(57)摘要本实用新型公开了一种充电插头,包括PCB线路板,所述PCB线路板上设有单面端子,所述PCB线路板中部开设有连接槽,所述PCB线路板端部固定有外壳,所述外壳为上端开设有接触口且后端开设有插入口的半包围结构,所述PCB线路板的侧边与外壳的内侧通过焊接固定,所述PCB线路板和外壳之间填充有黑胶。
本实用新型提供的一种充电插头,结构简单,降低生产成本。
权利要求书1页 说明书2页 附图3页CN 209526294 U 2019.10.22C N 209526294U权 利 要 求 书1/1页CN 209526294 U1.一种充电插头,其特征在于,包括PCB线路板,所述PCB线路板上设有单面端子,所述PCB线路板中部开设有连接槽,所述PCB线路板端部固定有外壳,所述外壳为上端开设有接触口且后端开设有插入口的半包围结构,所述PCB线路板的侧边与外壳的内侧通过焊接固定,所述PCB线路板和外壳之间填充有黑胶。
2.如权利要求1所述的一种充电插头,其特征在于,所述黑胶材质为ABS。
3.如权利要求1所述的一种充电插头,其特征在于,所述PCB线路板的连接槽为S型槽。
4.如权利要求1所述的一种充电插头,其特征在于,所述外壳插入口的开口宽度小于外壳内侧的宽度,所述插入口与外壳内侧形成阶梯。

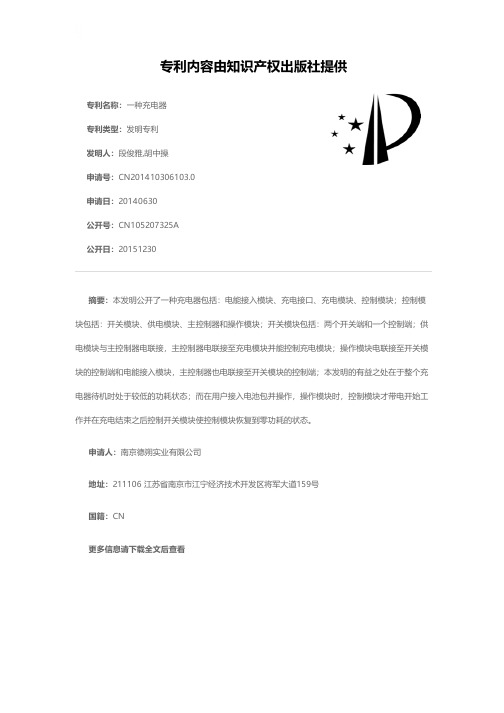

专利名称:一种充电器
专利类型:发明专利
发明人:段俊雅,胡中操
申请号:CN201410306103.0申请日:20140630
公开号:CN105207325A
公开日:
20151230
专利内容由知识产权出版社提供
摘要:本发明公开了一种充电器包括:电能接入模块、充电接口、充电模块、控制模块;控制模块包括:开关模块、供电模块、主控制器和操作模块;开关模块包括:两个开关端和一个控制端;供电模块与主控制器电联接,主控制器电联接至充电模块并能控制充电模块;操作模块电联接至开关模块的控制端和电能接入模块,主控制器也电联接至开关模块的控制端;本发明的有益之处在于整个充电器待机时处于较低的功耗状态;而在用户接入电池包并操作,操作模块时,控制模块才带电开始工作并在充电结束之后控制开关模块使控制模块恢复到零功耗的状态。
申请人:南京德朔实业有限公司
地址:211106 江苏省南京市江宁经济技术开发区将军大道159号
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920306109.6(22)申请日 2019.03.11(73)专利权人 深圳市时商创展科技有限公司地址 518000 广东省深圳市龙岗区坂田街道发达路云里智能园3栋6楼整层(72)发明人 罗宜成 何北京 钟琼伟 (74)专利代理机构 深圳市智享知识产权代理有限公司 44361代理人 蔺显俊 梁琴琴(51)Int.Cl.H02J 7/00(2006.01)H01R 31/06(2006.01)H01R 27/00(2006.01)H01R 13/72(2006.01)H01R 13/02(2006.01)(54)实用新型名称一种多功能充电器(57)摘要本实用新型涉及一种多功能充电器,可对电子手表进行无线充电,还可对其他电子产品进行有线充电,所述多功能充电器包括第一充电组件、第二充电组件、连接线及卡接件,所述第一充电组件为无线充电器,以对电子手表进行无线充电,所述卡接件卡接于所述连接线上,所述第一充电组件和所述第二充电组件通过所述连接线连接,所述第二充电组件包括至少一个充电头以对其他电子产品进行有线充电,所述第一充电组件包括第一壳体及第一磁性件,所述第一磁性件设置于所述第一壳体内,可与所述电子手表磁吸连接,还可与所述第二充电组件磁吸连接。
权利要求书1页 说明书4页 附图4页CN 209571846 U 2019.11.01C N 209571846U权 利 要 求 书1/1页CN 209571846 U1.一种多功能充电器,可对电子手表进行无线充电,还可对其他电子产品进行有线充电,其特征在于:所述多功能充电器包括第一充电组件、第二充电组件、连接线及卡接件,所述第一充电组件为无线充电器,以对电子手表进行无线充电,所述卡接件卡接于所述连接线上,所述第一充电组件和所述第二充电组件通过所述连接线连接,所述第二充电组件包括至少一个充电头以对其他电子产品进行有线充电,所述第一充电组件包括第一壳体及第一磁性件,所述第一磁性件设置于所述第一壳体内,可与所述电子手表磁吸连接,还可与所述第二充电组件磁吸连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920640361.0(22)申请日 2019.05.06(73)专利权人 广东力德诺电子科技有限公司地址 528000 广东省佛山市南海区桂城平洲工业园B区胜利东路6号厂房1幢首层(72)发明人 陈积敢 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 俞梁清(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种多功能桌面充电器(57)摘要本实用新型公开了一种多功能桌面充电器,包括充电器本体以及移动电源本体,充电器本体内设有第一安装槽,移动电源本体活动设置于第一安装槽内,移动电源本体的末端设有磁铁,第一安装槽的末端设有与磁铁相配合的铁芯,将移动电源本体沿着第一安装槽插入充电器本体内,当磁铁接近铁芯,便会因磁性作用将移动电源本体固定吸附在充电器本体上。
本实用新型将移动电源本体和充电器本体合二为一,可在给移动终端充电时,既能通过充电器本体给移动终端充电,也能够同时给移动电源本体充电;在无法连接外部电源时,可直接利用移动电源本体给移动终端充电,提高了便利性和实用性;采用磁铁和铁芯可进一步提高本实用新型的可靠性和便利性。
权利要求书1页 说明书3页 附图3页CN 209913527 U 2020.01.07C N 209913527U权 利 要 求 书1/1页CN 209913527 U1.一种多功能桌面充电器,其特征在于:包括充电器本体以及移动电源本体(21),所述充电器本体内设有第一安装槽(121),所述移动电源本体(21)活动设置于所述第一安装槽(121)内,所述移动电源本体(21)的末端设有磁铁(211),所述第一安装槽(121)的末端设有与磁铁(211)相配合的铁芯(31)。
2.根据权利要求1所述的多功能桌面充电器,其特征在于:还包括复位开关(41),所述充电器本体还设有第二安装槽(122),所述复位开关(41)设于第二安装槽(122)内,所述铁芯(31)的外壁缠绕有线圈,所述第一安装槽(121)的末端还设有第一弹针(512),所述移动电源本体(21)的末端设有与第一弹针(512)相匹配的第一输出接口(212),所述线圈、复位开关(41)与第一弹针(512)以串联方式形成电性连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920562184.9(22)申请日 2019.04.24(73)专利权人 帝闻电子(龙川)有限公司地址 517300 广东省河源市龙川县梅村工业园(72)发明人 郑行道 傅健顺 郑艾妮 (51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种便于携带的充电器(57)摘要本实用新型公开了一种便于携带的充电器,包括充电壳体,所述充电壳体的前表面开设有收纳槽,所述收纳槽的内侧表面活动安装有电源插头,所述充电壳体的后表面开设有充电接线口,所述充电壳体的表面位于充电接线口的一侧活动安装有防尘帽。
本实用新型所述的一种便于携带的充电器,能够使得插入后更加紧固,防止因为插座咬合不紧容易脱落导致充电无法插入接电的麻烦,还可以在不使用时将防尘帽塞入到充电接线口中,并通过二号橡胶块上的橡胶卡块塞入到固定孔中,从而可实现密封,这样便可防止在携带放入包中时灰尘的进入而导致接触不良,并且可防止内部接片长期暴露空气中导致氧化生锈,从而可提高其使用寿命。
权利要求书1页 说明书3页 附图2页CN 209675973 U 2019.11.22C N 209675973U权 利 要 求 书1/1页CN 209675973 U1.一种便于携带的充电器,其特征在于:包括充电壳体(1),所述充电壳体(1)的前表面开设有收纳槽(3),所述收纳槽(3)的内侧表面活动安装有电源插头(2),所述充电壳体(1)的后表面开设有充电接线口(5),所述充电壳体(1)的表面位于充电接线口(5)的一侧活动安装有防尘帽(4),所述充电接线口(5)的表面接触连接有螺旋导线(6),所述螺旋导线(6)的另一端固定连接安装有USB接头(7)。
2.根据权利要求1所述的一种便于携带的充电器,其特征在于:所述电源插头(2)的内侧表面开设有固定槽(201),所述固定槽(201)的内侧表面固定安装有连接片(202),所述连接片(202)的表面外侧中部固定安装有固定帽(203),所述连接片(202)的表面内侧中部固定安装有回位弹簧(204)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460344.9(22)申请日 2019.04.04(73)专利权人 广州趣电科技有限公司地址 510000 广东省广州市天河区科韵路12号之一28、29楼2827室(72)发明人 陈惠贤 (74)专利代理机构 北京酷爱智慧知识产权代理有限公司 11514代理人 向霞(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种充电器(57)摘要本实用新型公开了一种充电器,包括充电器本体,在充电器本体上设有二维码,所述充电器本体中包括密码输入电路、主控电路、灯光指示电路、语音电路、电源管理电路和接口电路,所述密码输入电路、语音电路、电源管理电路和接口电路分别与主控电路连接,所述电源管理电路还与所述灯光指示电路连接;其效果是:用户通过扫描设置的二维码,付款后得到充电密码,在充电器上输入密码就可以充电,不依赖充电器是否具有通信模块,结构简单,操作方便,有利于提高用户体验。
权利要求书1页 说明书3页 附图2页CN 209562190 U 2019.10.29C N 209562190U权 利 要 求 书1/1页CN 209562190 U1.一种充电器,包括充电器本体,在充电器本体上设有二维码,其特征在于,所述充电器本体中包括密码输入电路、主控电路、灯光指示电路、语音电路、电源管理电路和接口电路,所述密码输入电路、语音电路、电源管理电路和接口电路分别与主控电路连接,所述电源管理电路还与所述灯光指示电路连接。
2.根据权利要求1所述的一种充电器,其特征在于,所述主控电路包括主控芯片,所述主控芯片采用的型号为SN8F5703。
3.根据权利要求2所述的一种充电器,其特征在于,所述密码输入电路包括第一按键、第二按键、第三按键、第四按键、第五按键和第六按键,所述第一按键的一端、第二按键的一端、第三按键的一端、第四按键的一端、第五按键的一端和第六按键的一端均接地,所述第一按键的另一端与所述主控芯片的第二引脚连接,所述第二按键的另一端与所述主控芯片的第三引脚连接,所述第三按键的另一端与所述主控芯片的第四引脚连接,所述第四按键的另一端与所述主控芯片的第五引脚连接,所述第五按键的另一端与所述主控芯片的第六引脚连接,所述第六按键的另一端与所述主控芯片的第十引脚连接。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920322600.8
(22)申请日 2019.03.13
(73)专利权人 深圳市蓝禾技术有限公司
地址 518109 广东省深圳市龙华区民治街
道民治大道展滔科技大厦C座17层
1707号
(72)发明人 李贡献
(74)专利代理机构 深圳市鼎言知识产权代理有
限公司 44311
代理人 曾柳燕 蓝航伶
(51)Int.Cl.
H02J 7/10(2006.01)
(54)实用新型名称充电器(57)摘要本实用新型提供一种充电器,包括AC/DC转换单元、整流电路、快充输出接口、输出接口、场效应管及DC/DC转换单元,其中,AC/DC转换单元与整流电路串联,快充输出接口与输出接口并联,场效应管与DC/DC转换单元并联于快充输出接口与输出接口之间,当快充输出接口的输出电压小于第一预设电压值时,场效应管导通,DC/DC 转换单元所在电路断开;当快充输出接口的输出电压大于或等于第一预设电压值时,场效应管断开,DC/DC转换单元所在电路导通。
本实用新型可以根据输出电压控制分压元件的导通和断开,使得输出接口输出的电压不会明显降低,从而稳定
充电器的充电速度。
权利要求书1页 说明书3页 附图2页CN 209516714 U 2019.10.18
C N 209516714
U
权 利 要 求 书1/1页CN 209516714 U
1.一种充电器,其特征在于:包括AC/DC转换单元、整流电路、快充输出接口、输出接口、场效应管及DC/DC转换单元,其中,所述AC/DC转换单元与所述整流电路串联,所述快充输出接口与所述输出接口并联,所述场效应管与所述DC/DC转换单元并联于所述快充输出接口与所述输出接口之间,当所述快充输出接口的输出电压小于第一预设电压值时,所述场效应管导通,所述DC/DC转换单元所在电路断开;当所述快充输出接口的输出电压大于或等于所述第一预设电压值时,所述场效应管断开,所述DC/DC转换单元所在电路导通。
2.如权利要求1所述的充电器,其特征在于:所述快充输出接口为Type-C接口,所述输出接口为USB-A接口。
3.如权利要求1所述的充电器,其特征在于:所述充电器还包括检测电路,与所述场效应管电连接,用于检测所述快充输出接口的输出电压。
4.如权利要求3所述的充电器,其特征在于:所述充电器还包括控制单元,分别与所述检测电路、场效应管以及所述DC/DC转换单元电连接,用于接收所述检测电路检测所述快充输出接口的输出电压后输出的检测信号,并根据所述检测信号控制所述场效应管与所述DC/DC转换单元所在电路导通或断开。
5.如权利要求3所述的充电器,其特征在于:所述第一预设电压值在5.6V~6V之间。
6.如权利要求5所述的充电器,其特征在于:所述第一预设电压值为5.8V。
7.如权利要求1-6中任一项所述的充电器,其特征在于:所述充电器还包括保护电路,与所述场效应管电连接,用于当所述快充输出接口的输出电压大于或等于第二预设电压值时,断开所述场效应管与所述输出接口之间的电连接。
8.如权利要求7所述的充电器,其特征在于:所述保护电路包括输出端及两个电阻,所述保护电路与所述场效应管的源级及所述输出接口电连接。
9.如权利要求8所述的充电器,其特征在于:所述第二预设电压值在5.6V~6V之间。
10.如权利要求9所述的充电器,其特征在于:所述第二预设电压值为5.8V。
2。
