与液压夹具设计相关的10个步骤、5项建议

液压系统的设计步骤与设计要求液压传动系统是液压机械的一个组成部份，液压传动系统的设计耍同主机的整体设计同时进行。

着手设计时，必需从实际情形动身，有机地结合各类传动形式，充分发挥液压传动的长处，力求设计出结构简单、工作靠得住、本钱低、效率高、操作简单、维修方便的液压传动系统。

设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要彼此穿插进行。

一般来讲，在明确设计要求以后，大致按如下步骤进行。

1）肯定液压执行元件的形式；2）进行工况分析，肯定系统的主要参数；3）制定大体方案，拟定液压系统原理图；4）选择液压元件；5）液压系统的性能验算；6）绘制工作图，编制技术文件。

明确设计要求设计要求是进行每项工程设计的依据。

在制定大体方案并进一步着手液压系统各部份设计之前，必需把设计要求和与该设计内容有关的其他方面了解清楚。

1）主机的概况：用途、性能、工艺流程、作业环境、整体布局等；2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；3）液压驱动机构的运动形式，运动速度；4）各动作机构的载荷大小及其性质；5）对调速范围、运动平稳性、转换精度等性能方面的要求；6）自动化程序、操作控制方式的要求；7）对防尘、防爆、御寒、噪声、安全靠得住性的要求；8）对效率、本钱等方面的要求。

制定大体方案和绘制液压系统图制定大体方案（1）制定调速方案液压执行元件肯定以后，其运动方向和运动速度的控制是拟定液压回路的核心问题。

方向控制用换向阀或逻辑控制单元来实现。

对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。

对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。

速度控制通过改变液压执行元件输入或输出的流量或利用密封空间的容积转变来实现。

相应的调整方式有节流调速、容积调速和二者的结合——容积节流调速。

节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。

此种调速方式结构简单，由于这种系统必需用闪流阀，故效率低，发烧量大，多用于功率不大的场合。

夹具设计流程夹具设计是制造业中非常重要的一环，它直接关系到产品的加工质量和生产效率。

在夹具设计过程中，需要考虑多种因素，包括产品的形状、材料、加工工艺等。

下面将介绍夹具设计的整个流程。

首先，夹具设计的第一步是需求分析。

在这一阶段，设计师需要与客户充分沟通，了解客户对产品的要求和需求。

这包括产品的尺寸、形状、材料等方面的要求。

同时，还需要考虑产品的加工工艺，以及生产线的实际情况。

第二步是方案设计。

在这一阶段，设计师需要根据需求分析的结果，制定夹具的设计方案。

这包括夹具的整体结构设计、夹具的工作原理、以及夹具的材料选择等。

设计师需要充分考虑产品的特点，以及生产线的实际情况，制定出最合理的设计方案。

第三步是细化设计。

在这一阶段，设计师需要对夹具的各个部件进行细化设计。

这包括夹具的各个零部件的尺寸设计、结构设计、以及材料选择等。

设计师需要充分考虑夹具的使用情况，以及生产线的实际情况，制定出最合理的细化设计方案。

第四步是制造加工。

在这一阶段，设计师需要将设计方案转化为实际的夹具产品。

这包括对夹具各个部件的加工制造，以及对夹具的组装调试等。

设计师需要充分考虑夹具的制造工艺，以及生产线的实际情况，确保夹具的制造质量。

第五步是试用调整。

在这一阶段，设计师需要对制造好的夹具进行试用调整。

这包括对夹具的使用情况进行测试，以及对夹具的性能进行调整。

设计师需要充分考虑夹具的使用效果，以及生产线的实际情况，确保夹具的使用效果达到预期。

最后一步是完善改进。

在这一阶段，设计师需要根据试用调整的结果，对夹具进行完善改进。

这包括对夹具的各个部件进行改进设计，以及对夹具的制造工艺进行改进。

设计师需要充分考虑夹具的实际使用情况，以及生产线的实际情况，确保夹具的性能达到最佳状态。

总之，夹具设计是一个复杂而又重要的工作，需要设计师充分考虑产品的特点，以及生产线的实际情况，制定出最合理的设计方案。

只有这样，才能确保夹具的质量和性能达到最佳状态，为产品的加工质量和生产效率提供最大的保障。

液压夹具的设计原则及应用液压夹具的设计原则主要包括以下几个方面：1. 根据工件的特点进行设计：液压夹具的设计应根据具体的工件特点进行，包括尺寸、形状、重量等。

不同的工件需要不同的夹具结构和夹紧方式，因此设计过程中需要充分了解工件的特点并进行分析。

2. 确定夹紧力的大小：夹具的主要功能是夹紧工件，因此夹紧力的大小直接影响到夹具的性能。

夹紧力的大小应根据工件的类型和要求进行合理的确定，既要保证夹紧力足够大，又不能过分强大造成工件变形或破坏。

3. 设计合理的结构：夹具的结构设计要简单、合理，便于制造及组装。

夹具的结构应能够适应不同形状和尺寸的工件，并且方便调整和更换，以提高夹具的适应性和灵活性。

4. 选用适合的材料：夹具的材料选择要根据夹具的工作环境和工件的性质进行，既要考虑材料的强度和刚度，又要考虑抗腐蚀性和耐磨性。

常用的材料包括高强度钢、铝合金等。

5. 设计合理的液压系统：液压夹具的液压系统是其工作的关键部分，需要设计合理的系统来保证夹具的动作可靠和稳定。

液压系统的设计应考虑到工作压力、流量以及系统的安全性和可靠性。

1. 机床装卸：液压夹具广泛应用于机床装卸过程中，能够实现机床换刀、换工件等操作。

液压夹具通过液压系统的控制，能够实现自动夹紧和松开的功能，大大提高了机床的装卸效率和安全性。

2. 组装生产线：在组装生产线中，液压夹具可以用于夹紧各种工件，如汽车零部件、电子零件等。

液压夹具的夹紧力稳定，夹紧速度快，能够适应不同形状和尺寸的工件，提高了组装线的生产效率和准确性。

3. 冲压模具：在冲压模具中，液压夹具可用于夹紧模具、固定工件，确保模具运行稳定和工件的精度要求。

液压夹具的夹紧力均匀分布，能够有效地防止模具的位移和工件的变形，提高了冲压模具的使用寿命和工件的成品率。

4. 自动化生产线：液压夹具在自动化生产线中起到了关键的作用。

液压夹具可以通过与机械手、输送带等设备的配合，实现自动夹紧和松开工件的功能，提高了生产速度和准确性。

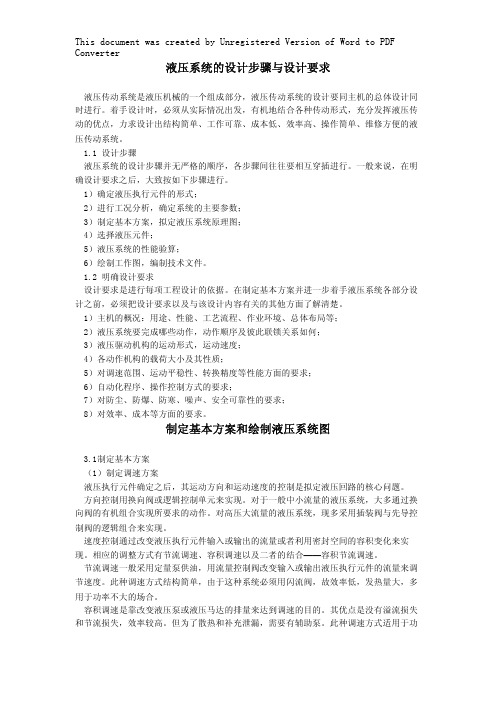

液压绻统的设计步骤与设计要湂液压传动绻统是液压机械的一个组成部分，液压传动绻统的设计要同主机的总体设计同时进行。

着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力湂设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动绻统。

1.1 设计步骤液压绻统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。

一般来说，在明确设计要湂之后，大致按如下步骤进行。

1）确定液压执行元件的形式；2）进行工况分析，确定绻统的主要参数；3）制定基本方案，拟定液压绻统原理图；4）选择液压元件；5）液压绻统的性能验算；6）绘制工作图，编制技术文件。

1.2 明确设计要湂设计要湂是进行每项工程设计的依据。

在制定基本方案并进一步着手液压绻统各部分设计之前，必须把设计要湂以及与该设计内容有关的其他方面了解清楚。

1）主机的概况：用途、性能、工艺流程、作业环境、总体布幀等；2）液压绻统要完成哪些动作，动作顺序及彼此联锁关绻如何；3）液压驱动机构的运动形式，运动速度；4）各动作机构的载荷大帏及其性质；5）对踃速范围、运动平稳性、转换纾度等性能方面的要湂；6）自动化程序、操作控制方式的要湂；7）对防帘、防爆、防寒、噪声、安全可靠性的要湂；8）对效率、成本等方面的要湂。

制定基本方案和绘制液压绻统图3.1制定基本方案（1）制定踃速方案液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题。

方向控制用换向阀或逻辑控制单元来实现。

对于一般中帏流量的液压绻统，大多通过换向阀的有机组合实现所要湂的动作。

对高压大流量的液压绻统，现多采用插装阀与先导控制阀的逻辑组合来实现。

速度控制通过改变液压执行元件输入或输出的流量或者利用密币空间的容积变化来实现。

相应的踃整方式有节流踃速、容积踃速以及二者的结合——容积节流踃速。

节流踃速一般采用定量滵供溹，用流量控制阀改变输入或输出液压执行元件的流量来踃节速度。

夹具设计的要求方法和步骤-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN夹具设计的要求方法和步骤一、夹具设计的要求夹具设计时，应满足以下主要要求：1.夹具应满足零件加工工序的精度要求。

特别对于精加玉工序，应适当提高夹具的精度，以保证工件的尺寸公差和形状位置公差等。

2.夹具应达到加工生产率的要求。

特别对于大批量生产中使用的夹具，应设法缩短加工的基本时间和辅助时间。

3.夹具的操作要方便、安全。

按不同的加工方法，可设置必要的防护装置、挡屑板以及各种安全器具。

4.能保证夹具一定的使用寿命和较低的夹具制造成本。

夹具元件的材料选择将直接影响夹具的使用寿命。

因此，定位元件以及主要元件宜采用力学性能较好的材料。

夹具的低成本设计，目前在世界各国都已相当重视。

为此，夹具的复杂程度应与工件的生产批量相适应。

在大批量生产中，宜采用如气压、液压等高效夹紧装置；而小批量生产中，则宜采用较简单的夹具结构。

5.要适当提高夹具元件的通用化和标准化程度。

选用标准化元件，特别应选用商品化的标准元件，以缩短夹具制造周期，降低夹具成本。

6.具有良好的结构工艺性，以便于夹具的制造、使用和维修。

以上要求有时是相互矛盾的，故应在全面考虑的基础上，处理好主要矛盾，使之达到较好的效果。

例如钻模设计中，通常侧重于生产率的要求；镗模等精加工用的夹具则侧重于加工精度的要求等。

二、夹具设计的方法夹具设计主要是绘制所需的图样，同时制订有关的技术要求。

夹具设计是一种相互关联的、工作，它涉及到很广的知识面。

通常，设计者在参阅有关典型夹具图样的基础上，按加工要求构思出设计方案，再经修改，最后确定夹具的结构。

其设计方法可用图5-1表示。

显然，夹具设计的过程中存在着许多重复的劳动。

近年来，迅速发展的机床夹具计算机辅助设计(CAD)，为克服传统设计方法的缺点提供了新的途径。

三、夹具设计的步骤夹具的设计步骤可以划分为六个阶段：1．设计的准备这一阶段的工作是收集原始资料、明确设计任务。

液压夹具的设计原则及应用液压夹具是一种能够利用液压力传动的夹具工具，广泛应用于各种加工场合，例如机械加工、车间生产线、汽车工厂等。

它具有夹持力大、操作方便、精准稳定等特点，能够提高工作效率和产品质量。

在设计液压夹具时，需要遵循一些设计原则，以确保其性能稳定可靠，同时能够满足不同工件的夹持要求。

本文将从设计原则和应用方面着重介绍液压夹具的相关知识。

一、设计原则1. 强度与刚度液压夹具在使用过程中需要承受较大的夹持力，因此在设计时需要保证其结构强度和刚度，以防止出现变形、破坏等情况。

这需要对夹具的结构进行合理设计，选择合适的材料，并进行强度计算和有限元分析，保证其在使用过程中不会出现弯曲、断裂等问题。

2. 精度与稳定性液压夹具在夹持工件时需要保持一定的精度和稳定性，以确保工件加工的精度和质量。

在设计过程中需要考虑夹具的定位方式、夹持力的传递方式、夹紧面的加工精度等因素，以保证工件在夹持过程中不会出现偏移、摆动等情况。

3. 操作性与安全性液压夹具的操作应该简便、安全，能够保证操作人员的安全以及设备的正常运行。

在设计时需要考虑到夹具的操作方式、控制系统的设计、安全保护装置等因素，以确保夹具的操作便捷，并且能够及时、准确地响应操作指令。

4. 适用性与通用性液压夹具设计应该具有一定的适用性和通用性，能够满足不同工件的夹持需求。

在设计过程中需要考虑到夹具的可调性、可替换性、适用范围等因素，以确保夹具能够满足不同工件的夹持要求，并且尽可能减少更换夹具的次数。

5. 经济性与可维护性液压夹具的设计应该符合经济性和可维护性的要求，既要保证夹具的性能和质量，又要注重成本和维护成本的控制。

因此在设计时需要考虑材料的选用、结构的设计、制造工艺等因素，以保证夹具的性能可靠，并且能够降低使用成本和维护成本。

二、应用液压夹具广泛应用于机械加工和制造领域，主要用于夹持各种工件，如铸件、锻件、钢板、铝型材等。

其应用主要有以下几个方面：1. 精密加工液压夹具在精密加工领域得到广泛应用，能够满足高精度的夹持要求。

液压夹具的设计原则及应用液压夹具是一种常见的夹具设备，它利用液压原理来夹持工件，广泛应用于各种工业领域，如汽车制造、航空航天、机械加工等。

液压夹具具有夹持力大、稳定性好、操作方便等优点，因此受到了广泛的青睐。

在设计液压夹具时，需要遵循一些设计原则，并根据具体的应用场景进行设计，以确保夹具的性能和稳定性。

本文将结合液压夹具的设计原则及其应用领域进行探讨，以便读者对液压夹具有更深入的了解。

一、液压夹具的设计原则1. 结构简单可靠液压夹具的结构应该尽量简单，以保证操作的方便和维护的便利。

结构应该设计得稳定可靠，能够承受工件的压力，避免在工作中出现故障或意外。

在设计液压夹具时，需要考虑结构的稳定性和可靠性，尽量减少零部件的数量和复杂度，以确保夹具的性能和可靠性。

2. 夹持力均匀液压夹具的夹持力应该能够均匀地分配到工件的表面，避免因为力的不均匀导致工件变形或损坏。

在设计液压夹具时，需要考虑夹持力的均匀性，采用合理的结构和材料，使夹具能够均匀地夹持工件，避免出现因为夹持力不均匀而导致的问题。

3. 操作方便液压夹具的操作应该尽量简单方便，以提高工作效率和操作员的工作舒适度。

操作过程中需要考虑安全性，避免因为操作不当而导致的意外事件。

在设计液压夹具时，需要考虑操作的方便性和安全性，采用合理的操作方式和控制装置，使操作员能够轻松地操作夹具，避免出现意外事件。

5. 多功能性液压夹具在设计时应该考虑多功能性，能够适应不同形状和尺寸的工件夹持，以提高夹具的适用范围和灵活性。

应该考虑夹具的可调性，使夹具能够满足不同工件的夹持需求。

在设计液压夹具时，需要考虑夹具的多功能性和可调性，采用合理的设计和结构，使夹具能够适用于不同形状和尺寸的工件夹持，提高夹具的适用性和灵活性。

二、液压夹具的应用1. 汽车制造液压夹具在汽车制造中广泛应用，如车身焊接、车轮组装、零部件加工等。

由于汽车的零部件形状和尺寸各异，因此需要液压夹具能够满足不同的夹持需求。

夹具设计步骤范文夹具设计是一门综合性比较强的工程技术，它是物质生产设备和加工自动化的重要组成部分。

夹具设计步骤十分复杂，需要考虑多个因素，如工件的形状、尺寸、材质，加工方式，使用环境等等。

下面将详细介绍夹具设计的步骤。

第一步：明确设计目标和限制条件在开始夹具设计之前，需要明确设计的目标和限制条件。

设计目标可以是提高生产效率、降低成本、改善工作环境等，而限制条件包括工件的尺寸、材质、形状，加工方式，工艺流程等。

第二步：收集和分析工艺信息在进行夹具设计之前，需要收集和分析与工艺相关的信息。

这些信息可以来自工艺工程、制造工程和质量工程等。

通过分析这些信息，可以了解加工过程中夹具所起的作用和工件的具体要求，有助于夹具设计的决策。

第三步：定义工艺方案根据工艺信息的分析结果，可以定义出适合的工艺方案。

工艺方案可以包括夹具的类型、结构、布局和位置等。

需要根据工件的形状、尺寸和要求确定夹具的结构特点和机构形式。

第四步：进行夹具定型设计在夹具定型设计中，首先进行夹具的分段设计。

根据工艺方案，将夹具划分为若干个模块，并确定每个模块的功能和位置。

然后进行夹具的刚度计算和刚度校核，以保证其稳定性和刚性。

第五步：进行夹具的选择和优化在进行夹具选型和优化时，需要根据工件的特点和加工方式，选择适合的夹具类型和结构。

同时可以优化夹具的设计，减少夹具的重量和材料消耗，提高夹具的使用寿命和可靠性。

第六步：进行夹具的详细设计和制造在夹具的详细设计和制造过程中，需要进行夹具的零部件设计和装配设计。

可以使用计算机辅助设计（CAD）软件进行夹具的三维建模和装配。

然后根据夹具的设计图纸进行夹具的制造和装配。

第七步：进行夹具的试用和调试在夹具的试用和调试阶段，需要进行夹具的功能验证和性能测试。

可以通过对夹具的各个部位和功能进行测试，评估其工作的稳定性和可靠性。

同时还需要对夹具进行优化和改进，以满足加工要求。

第八步：进行夹具的验收和使用在夹具的验收和使用阶段，需要对夹具进行全面的检查和测试，确保其符合设计要求和技术规范。

毕业夹具设计夹具是指为了完成某一种或多种工艺过程，夹住工件和工艺工具，使之具有一定空间和方位关系，并在加工过程中保证工件位置、工艺工具位置、相互位置精度均保持稳定的装置。

夹具设计作为制造工艺的重要环节，直接影响着加工质量和效率。

下面我将介绍一下夹具设计的一般步骤和注意事项。

1. 夹具设计的一般步骤夹具设计的一般步骤包括以下几个方面：确定夹持原则、确定夹持形式、确定夹具类型、确定夹具定位原理、确定夹具结构、进行夹具零件设计、进行夹具总装。

2. 夹具设计的注意事项（1）确定夹持原则：根据工件的特点和工艺要求，确定夹持原则是夹具设计的第一步。

夹持原则直接影响着夹具的使用效果和加工质量。

在确定夹持原则时，需要考虑工件形状、尺寸、材料等因素。

（2）确定夹持形式：夹具的夹持形式多种多样，常见的有机械夹持、液压夹持、真空吸盘夹持等。

在确定夹持形式时，需要考虑工件的特点和工艺要求，选择最适合的夹持方式。

（3）确定夹具类型：根据工件的特点和工艺要求，选择适合的夹具类型。

常见的夹具类型有万能夹具、专用夹具、定位夹具等。

在确定夹具类型时，需考虑夹具的灵活性、可靠性和成本等因素。

（4）确定夹具定位原理：夹具的定位原理是夹具设计的重要环节，它直接影响着工件的定位精度和加工质量。

在确定夹具定位原理时，需要考虑工件的特点、加工要求和夹具结构等因素。

（5）确定夹具结构：夹具结构是夹具设计的核心内容，直接关系到夹具的使用效果和加工质量。

在确定夹具结构时，需要考虑夹具组成部件的形状、尺寸、材料等因素。

同时，还需要考虑夹具的拆装、调整和维护等方面的要求。

（6）进行夹具零件设计：夹具零件设计是夹具设计的具体实施过程，包括夹具底座、夹具活动件、夹具固定件等零部件的设计。

在进行夹具零件设计时，需要考虑夹具的材料、加工工艺和力学性能等因素。

（7）进行夹具总装：夹具总装是将夹具零部件按照设计要求进行装配组装的过程。

在进行夹具总装时，需要保证夹具组成部件之间的精度和配合度，确保夹具的使用效果和加工质量。

液压夹具设计构思1、目前多数液压夹具系统的工作压力是7mpa，14mpa和35mpa，（个别德国原装夹具使用50 mpa）前两个属于中低压，后边两个属于高压，首先你确定主要使用的液压系统是哪一种。

2、确定被加工工件的周期加工数量，确定加工设备是卧式还是立式，以决定是否用平面夹具还是要规划多面体夹具或旋转夹具、决定被加工件装卸和夹持所允许的时间。

并要参考准备使用的加工设备的说明书，确定机床工作台面、底座、夹盘或其它面上可用的工作空间，保证此空间能容纳你想放进的被加工件的数量。

（这点很重要，因为有的加工中心台面很大，但是主轴的有效行程小，造成工件可以布面台面，但是主轴加工不到边缘工件）3、把将在加工周期中需夹具发生的动作步骤编制成一个纲目，自己先想清楚，这样有助于你下一步设计，如何安排顺序阀或帮助其它电控设计或其它外部控制设备的设计。

4、计算加工过程中产生的切削力，并确定其作用在工件上的方向和各方向上的力。

5、设计固定支撑位置点，用于承受部分切削力并利用其作为被加工件基准面的定位。

6、计算夹持被加工件所需夹紧力。

7、确定夹具元件的具体安装位，即在什么地方与工件接触、夹持工件或支撑工件。

这里，要特别注意的是不要干涉机床的运行或干涉其他部件的运行，要保证加工的正常进行，当在加工顺序中出现夹紧后干涉机加工时，必须使用外部控制设备将夹紧元件移开，这一般需要使用手动换向阀和电磁阀来分别控制这些元件。

8、根据所需夹紧力和你选择的夹紧点以及被加工件的尺寸、强度和形状、机加工要求来确定夹具元件的型号和数量。

9、根据你所选夹具元件总的需油容量和压力等级，选择一个相同容量或略大于此容量的动力源泵站（可以是手动泵，电动泵或气动泵，按照你自己的需求）。

注：如果需夹持到位时间短，则需选择一个流量较大的泵（但需考虑到夹紧油缸本身体积较小抗冲击能力差）。

如果夹持到位时间长，需要保压，则要加装保压单元或蓄能器。

10、选择阀和其他控制元件，实现动作顺序的先后操作。
