耐高温玻璃封装NTC温度传感器

NTC温度传感器NTC（Negative Temperature Coefficient）温度传感器是一种基于负温度系数的热敏电阻，广泛应用于测量和监控温度的领域。

NTC温度传感器具有精度高、成本低、响应快等特点，因此被广泛应用于电子设备、医疗器械、家电等领域。

工作原理NTC温度传感器的工作原理是基于材料的热敏特性。

一般情况下，NTC温度传感器由氧化物陶瓷材料制成，这种材料在不同温度下的电阻值会有所变化。

NTC温度传感器的电阻与温度之间呈反比例关系，即当温度升高时，传感器的电阻值会下降，反之亦然。

这是因为在升温过程中，材料的导电能力会增加，导致电阻值减小。

特点和优势1.精确度高：NTC温度传感器具有较高的测量精度，能够提供准确的温度数据。

2.快速响应：由于NTC温度传感器的工作原理，其响应速度很快，可以迅速感知到温度变化。

3.安装方便：NTC温度传感器体积小，重量轻，易于安装和维护。

4.成本低廉：与其他类型的温度传感器相比，NTC温度传感器的制造成本相对较低。

5.温度范围广：NTC温度传感器的可工作温度范围较广，通常在-50°C至+150°C之间。

应用领域由于NTC温度传感器具有以上优点，其应用领域非常广泛。

以下是一些常见的应用领域：1.电子设备：NTC温度传感器用于监测电子设备的温度，保护设备免受过热损害。

2.家电：NTC温度传感器用于空调、冰箱、热水器等家电产品中的温度控制和保护。

3.汽车行业：NTC温度传感器用于测量发动机、变速器等部件的温度，以便进行温控和故障诊断。

4.医疗器械：NTC温度传感器用于医疗设备中，如血压监测仪、体温计等。

5.工业控制：NTC温度传感器用于工业自动化系统中的温度检测和控制。

6.环境监测：NTC温度传感器常用于气象站、温室等环境监测领域。

总结NTC温度传感器是一种基于负温度系数的热敏电阻，通过测量电阻值的变化来获取温度信息。

其具有精确度高、响应快、安装方便和成本低廉等优点，因此在电子设备、家电、汽车行业、医疗器械等领域得到广泛应用。

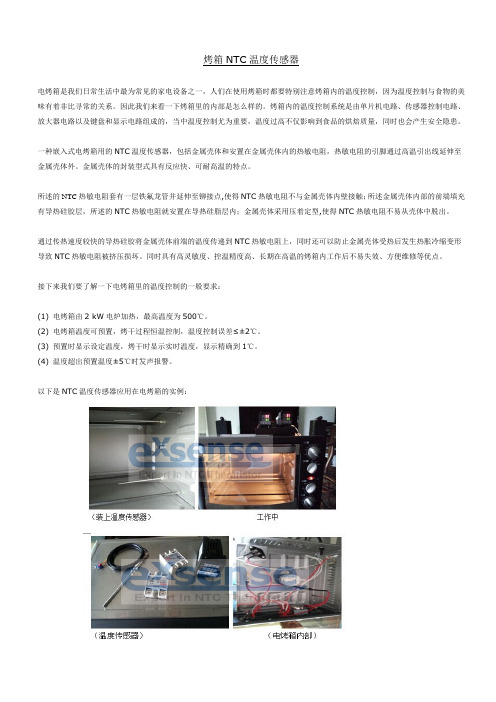

烤箱NTC温度传感器电烤箱是我们日常生活中最为常见的家电设备之一，人们在使用烤箱时都要特别注意烤箱内的温度控制，因为温度控制与食物的美味有着非比寻常的关系。

因此我们来看一下烤箱里的内部是怎么样的。

烤箱内的温度控制系统是由单片机电路、传感器控制电路、放大器电路以及键盘和显示电路组成的，当中温度控制尤为重要，温度过高不仅影响到食品的烘焙质量，同时也会产生安全隐患。

一种嵌入式电烤箱用的NTC温度传感器，包括金属壳体和安置在金属壳体内的热敏电阻，热敏电阻的引脚通过高温引出线延伸至金属壳体外。

金属壳体的封装型式具有反应快、可耐高温的特点。

所述的NTC热敏电阻套有一层铁氟龙管并延伸至铆接点,使得NTC热敏电阻不与金属壳体内壁接触；所述金属壳体内部的前端填充有导热硅胶层，所述的NTC热敏电阻就安置在导热硅脂层内；金属壳体采用压着定型,使得NTC热敏电阻不易从壳体中脱出。

通过传热速度较快的导热硅胶将金属壳体前端的温度传递到NTC热敏电阻上，同时还可以防止金属壳体受热后发生热胀冷缩变形导致NTC热敏电阻被挤压损坏。

同时具有高灵敏度、控温精度高、长期在高温的烤箱内工作后不易失效、方便维修等优点。

接下来我们要了解一下电烤箱里的温度控制的一般要求：(1) 电烤箱由2 kW电炉加热，最高温度为500℃。

(2) 电烤箱温度可预置，烤干过程恒温控制，温度控制误差≤±2℃。

(3) 预置时显示设定温度，烤干时显示实时温度，显示精确到1℃。

(4) 温度超出预置温度±5℃时发声报警。

以下是NTC温度传感器应用在电烤箱的实例：我们再来看看所应用的NTC温度传感器，以下是NTC温度传感器的样式及参数。

金属壳体采用的是：304不锈钢φ2.1+φ2.5+φ3.9×35+12×20 SUS304。

NTC热敏电阻采用的是可耐高温的阻值为100K，B值为3950，精度在±1%的玻璃封装的GT系列NTC热敏电阻。

NTC热敏电阻特性参数基本知识NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻器件，其电阻值随温度的升高而下降。

它具有快速响应、高精度、可靠性高等特点，被广泛应用于温度测量、温度补偿、过热保护等领域。

一、NTC热敏电阻的结构与原理NTC热敏电阻由导电粒子均匀分布在陶瓷或聚合物基底中组成。

当温度升高时，导电粒子随之受热膨胀，导致电阻器的电阻值下降；反之，当温度下降时，导电粒子缩小，电阻值则上升。

这种负温度系数的特性使得NTC热敏电阻可以作为温度变化的传感器使用。

二、NTC热敏电阻的温度特性1. 热敏特性（Temperature Coefficient of Resistance，TCR）：TCR是NTC热敏电阻电阻值随温度变化的斜率，通常以ppm/℃或%/℃来表示。

TCR越大，NTC热敏电阻对温度变化的灵敏度越高。

2. 零点电阻（Zero Power Resistance）：零点电阻指NTC热敏电阻在零功率状态下的电阻值。

NTC热敏电阻的零点电阻通常在室温（25℃）下测量。

3. B值（B Value）：B值是NTC热敏电阻数据表的一个重要参数，用于描述NTC热敏电阻电阻值与温度之间的关系。

B值越大，NTC热敏电阻对温度变化的响应越快。

三、NTC热敏电阻的封装形式与特点1.芯片型：芯片型NTC热敏电阻封装小巧，适合高密度集成电路板焊接使用。

常见的封装形式有0402、0603、0805等。

2.线材型：线材型NTC热敏电阻采用线材引出，方便直接连接电路。

常见的线材型NTC热敏电阻有带头、带露点、带保护套等。

3.壳体型：壳体型NTC热敏电阻采用外壳封装，结构较为坚固，适用于恶劣环境下的温度检测和控制。

常见的壳体型NTC热敏电阻有玻璃封装、金属封装等。

四、NTC热敏电阻的应用1.温度测量：NTC热敏电阻可以通过测量其电阻值来获取温度信息，广泛应用于温度计、恒温器、温度传感器等领域。

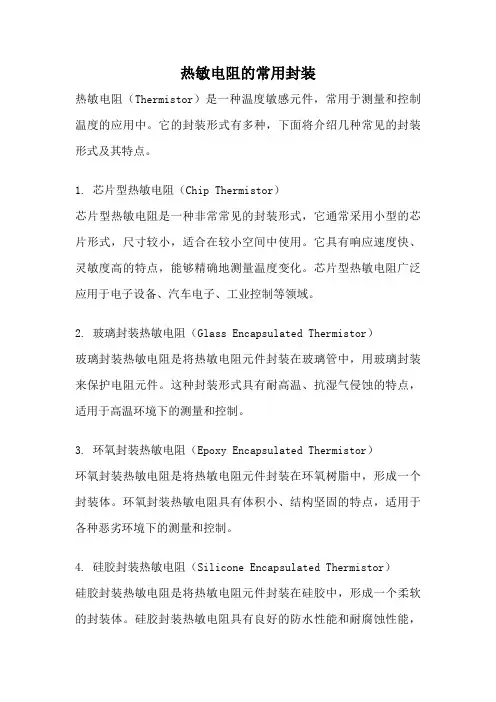

热敏电阻的常用封装热敏电阻（Thermistor）是一种温度敏感元件，常用于测量和控制温度的应用中。

它的封装形式有多种，下面将介绍几种常见的封装形式及其特点。

1. 芯片型热敏电阻（Chip Thermistor）芯片型热敏电阻是一种非常常见的封装形式，它通常采用小型的芯片形式，尺寸较小，适合在较小空间中使用。

它具有响应速度快、灵敏度高的特点，能够精确地测量温度变化。

芯片型热敏电阻广泛应用于电子设备、汽车电子、工业控制等领域。

2. 玻璃封装热敏电阻（Glass Encapsulated Thermistor）玻璃封装热敏电阻是将热敏电阻元件封装在玻璃管中，用玻璃封装来保护电阻元件。

这种封装形式具有耐高温、抗湿气侵蚀的特点，适用于高温环境下的测量和控制。

3. 环氧封装热敏电阻（Epoxy Encapsulated Thermistor）环氧封装热敏电阻是将热敏电阻元件封装在环氧树脂中，形成一个封装体。

环氧封装热敏电阻具有体积小、结构坚固的特点，适用于各种恶劣环境下的测量和控制。

4. 硅胶封装热敏电阻（Silicone Encapsulated Thermistor）硅胶封装热敏电阻是将热敏电阻元件封装在硅胶中，形成一个柔软的封装体。

硅胶封装热敏电阻具有良好的防水性能和耐腐蚀性能，适用于潮湿环境下的测量和控制。

5. 贴片封装热敏电阻（SMD Thermistor）贴片封装热敏电阻是一种表面贴装封装形式，它适用于大批量生产，具有体积小、安装方便的特点。

贴片封装热敏电阻广泛应用于电子设备、通信设备等领域。

除了以上几种常见的封装形式，还有一些其他特殊的封装形式，如螺旋形热敏电阻、管形热敏电阻等，它们具有特殊的结构和特点，适用于特定的应用场景。

总结起来，热敏电阻的常用封装形式有芯片型、玻璃封装、环氧封装、硅胶封装和贴片封装等。

不同的封装形式适用于不同的应用场景，选择合适的封装形式对于确保测量和控制的准确性和稳定性非常重要。

NTC温度传感器
NTC（Negative Temperature Coefficient）温度传感器是一种广泛应用于工业自动化领域的传感器。

它基于热电阻效应，随温度的变化而改变电阻值，进而反映出温度的变化。

NTC温度传感器的工作原理简单而可靠，被广泛用于温度测量和控制领域。

工作原理
NTC温度传感器是基于氧化物、金属、陶瓷等材料构成的热敏元件。

当该元件受到温度变化时，其电阻值发生变化，呈现出负温度系数的特性。

这意味着随着温度的升高，电阻值降低；反之，温度降低时电阻值增加。

特点
NTC温度传感器具有以下特点：
1.灵敏度高：对温度变化的响应速度快。

2.测量范围广：能够覆盖从极低温度到高温度的范围。

3.稳定性强：长期使用不易失效。

4.尺寸小巧：易于集成到各种设备中。

5.成本低廉：制造成本较低。

应用领域
NTC温度传感器在工业自动化中有着广泛的应用，包括但不限于以下领域：•温度控制：用于空调、冰箱、热水器等家电产品中的温度控制。

•温度测量：用于实时监测工业生产中的温度变化。

•温度补偿：用于补偿电子设备中温度变化带来的影响。

总结
NTC温度传感器作为一种简单而有效的温度传感器，在工业领域得到了广泛的应用。

其高灵敏度、稳定性强以及适用于广泛的温度范围，使其成为工程师在温度测量和控制方面的重要选择。

随着技术的发展，NTC温度传感器在自动化控制系统中发挥着越来越重要的作用。

NTC负温度系数温度传感器工作原理NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件，所谓NTC温度传感器器就是负温度系数温度传感器器。

它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。

这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。

温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。

NTC温度传感器器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6. 5%。

NTC温度传感器器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。

NTC负温度系数热敏电阻专业术语零功率电阻值 RT（Ω）RT指在规定温度 T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。

电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度 T （ K ）时的 NTC 热敏电阻阻值。

RN ：在额定温度 TN （ K ）时的 NTC 热敏电阻阻值。

T ：规定温度（ K ）。

B ： NTC 热敏电阻的材料常数，又叫热敏指数。

exp ：以自然数 e 为底的指数（ e = 2.71828 …）。

该关系式是经验公式，只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度，因为材料常数 B 本身也是温度 T 的函数。

额定零功率电阻值 R25 （Ω）根据国标规定，额定零功率电阻值是 NTC 热敏电阻在基准温度25 ℃ 时测得的电阻值 R25，这个电阻值就是 NTC 热敏电阻的标称电阻值。

通常所说 NTC 热敏电阻多少阻值，亦指该值。

材料常数（热敏指数） B 值（ K ）B 值被定义为：RT1 ：温度 T1 （ K ）时的零功率电阻值。

RT2 ：温度 T2 （ K ）时的零功率电阻值。

ntc 温度范围
ntc温度传感器的使用温度范围主要是看选择的是哪种类型的热敏电阻及封装方式，一般分中低温和而高温的两种型和选择。

一、中低温NTC传感器：一般选择MF52类型的漆包线或小皮线热敏电阻进行灌封处理，常用温度是-40到125°
MF52塑封NTC热敏电阻特性及参数：
1、测量精度高
2、电阻和Beta值的严格公差。

3、反应快，尺寸小。

4、可以长时间运行稳定。

5、25C的额定电阻可以为1kΩ〜1000kΩ。

6、工作温度范围：-45℃ - + 125℃。

二、耐高温NTC传感器：般选择MF58型二极管热敏电阻进行灌封处理，常规温度是-40到300°
MF58玻封NTC热敏电阻特性及参数：
1、玻璃体DO35封装提供气密密封和电压绝缘，可在高温环境下工作。

2、体积小，坚固，方便自动安装。

3、快速感应，灵敏度高。

4、工作温度-45℃至+ 250℃。

5、25℃的额定电阻可以是2kΩ-138.8万欧姆。

6、典型电阻在25℃2k欧姆，5k欧姆，10k欧姆，20k欧姆，47k欧姆，50k欧姆，100k欧姆，200k欧姆，500k欧姆，1388 万欧姆等。

电阻和β值的严格公差。
