DKQ-3B型智能控温电加热器操作规程

电加热器操作规程
1、合上电源总开关
2、合上控制电源开关，再合上控制投入开关。

3、按SET键温控仪显示屏出现PV时，此时进入温度值设点状态。

按SET键5秒内放手，温控仪显示屏出现SL时，设定下限温度值，在下限设定状态时，可以通过按◆键（改变小数点位置），按▲▼键在量程范围以内改变温度值大小，确定具体上限温度值的大小。

4、按SET键超过5秒后放手，温控仪显示屏出现SL时，设定上限温度值，在上限设定状态时，可以通过按◆键（改变小数点位置），按▲▼键在量程范围以内改变温度值大小，确定具体上限温度值的大小。

5、设定上、下限值完成后，按SET键回到正常运行状态。

此时温控仪显示屏出现当前加热器测定温
度值。

6、温度设定完成。

7、如果加热器温度低于下限设定温度值时，加热器全功率运行；如果加热器温度高于下限温度设定值而低于上限温度设定值时，加热器半功率运行。

备注：
1、在电源正常情况时，如果合上所有开关后，加热器不工作，检查控制保险是否是好的。

2、上下限温度值设定时，下限温度设定值切忌不能高于上限温度设定值。

3、如果上、下限温度设定成功后，温控仪显示屏温度无变化时，可能是温度探头坏。

4、关井时断开控制投入开关，控制电源开关，再断开电源总开关。

电加热器操作指导电加热器操作指导书控制原理1、电加热器采用自动控制，操作人员只需在开机时设定好温度参数，按启动按钮之后，电加热器即可自动地进行温度控制，无需设专人值守。

2、有常规的电气保护，如短路保护、过载保护、超温保护等。

3、在控制柜面板带有电压电流显示，温度显示，指示灯，按钮等。

4、控制柜内部带有断路器，接触器，可控硅调功器，中间继电气等。

温度控制1、本系统采用温控表ST1采集温度信号，经过PID计算，输出电压脉冲信号，由可控硅调节电加热器的功率输出（0-100%功率调节），保证了加热器的温度精度。

同时将出口温度，变松给远程DCS。

2、温度报警由温控表ST2作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。

报警条件消除后按复位按钮后才能重新启动。

3、温度开关也作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。

报警条件消除后按复位按钮后才能重新启动。

功率控制1、功率控制采用可控硅调功器进行整体控制，达到功率0-100%控制。

2、可控硅调功器接收出口问题控制仪表输出的电压脉冲信号，根据此信号去调节加热器的输出，实现0-100%功率无极调节，从而使介质温度得到精确控制。

3、可控硅采用周波模式，避免导通角模式所引起的电网污染。

信号往来1、控制柜向用户的DCS系统提供加热系统处于运行、超温报警信号、同时可接受DCS到控制柜连锁停止操作命令。

运行操作说明1、合闸断路器，电源指示灯亮，加热器处于待运行状态。

2、设定出口温度控制仪表及内部超温报警仪表温度。

3、PV为温度测量值，SV为温度设定值。

4、出口温度控制仪表可增大或减小温度设定值。

内部超温报警仪表可增大或减小温度设定值，也可改变小数点的位置。

5、电加热器启动：按防爆柜面板上的停止按钮，运行指示灯灭，加热器停止。

6、加热器超温报警，如超温指示灯亮，则表示发生内部超温报警，此时加热器被切断，解除故障后按复位按钮复位，则超温指示灯灭，加热器可重新启动。

第1篇一、设备准备1. 确认温度控制仪已正确连接电源，且电源开关处于关闭状态。

2. 检查温度控制仪的传感器是否完好，并与被测物体正确连接。

3. 确认温度控制仪已安装并固定在稳定的位置，避免震动和倾斜。

二、操作步骤1. 开启温度控制仪电源，等待设备初始化。

2. 设置温度控制仪的温度设定值：a. 按下“设定”键，进入设定模式。

b. 使用“加”、“减”键调整温度设定值。

c. 确认设定值后，按下“确认”键，退出设定模式。

3. 设置温度控制仪的工作模式：a. 按下“模式”键，选择所需的工作模式（如：恒定温度、定时加热、定时冷却等）。

b. 使用“加”、“减”键调整工作模式。

c. 确认工作模式后，按下“确认”键，退出设定模式。

4. 检查温度控制仪的报警设置：a. 按下“报警”键，进入报警设置模式。

b. 使用“加”、“减”键调整报警温度。

c. 确认报警温度后，按下“确认”键，退出设定模式。

5. 启动温度控制仪：a. 确认所有设置完成后，按下“启动”键，开始工作。

b. 温度控制仪开始根据设定值进行温度控制。

6. 监控温度控制仪的工作状态：a. 观察温度控制仪显示屏，了解当前温度、设定温度、报警温度等信息。

b. 如有异常情况，及时调整设定值或停止工作。

三、注意事项1. 温度控制仪在运行过程中，禁止触碰传感器、加热器等部件，以免发生危险。

2. 在调整温度设定值时，请确保温度设定值在设备允许的工作范围内。

3. 温度控制仪运行时，禁止将其放置在易燃、易爆、腐蚀性等有害环境中。

4. 温度控制仪运行过程中，如需停止工作，请先关闭“启动”键，再关闭电源开关。

5. 定期检查温度控制仪的传感器、加热器等部件，确保设备正常运行。

6. 如发现设备故障，请立即停止使用，并联系专业人员进行维修。

四、维护保养1. 定期清洁温度控制仪的显示屏、按键等部件，保持设备整洁。

2. 定期检查温度控制仪的电源线、传感器线等连接线，确保连接牢固。

3. 按照设备说明书进行定期维护保养，确保设备正常运行。

几个小步骤教你使用智能温控器
方法/ 步骤1:打开智能温度控制器的电源，当前的温度显示在显示屏上。

因为传感器暴露在空气中，而不是其他设备中，现在的温度是31摄氏度，不算太热。

方法/ 步骤2: 显示器的右下角是“启动温度”设置按钮。

按下加热按钮，使温度升高1摄氏度。

我把温度设置为65摄氏度，也就是说，传感器温度低于或
等于65摄氏度，输出插座自动供电，连接设备启动。

设备可以是电动机、电加热器等。

方法/ 步骤3: 在萤幕左下方显示「停止温度」设定按钮。

我把它设置到80度，也就是说，当传感器温度高于或等于80度时，输出插座自动切断，控制设备停止工作。

方法/ 步骤4: 看着温度传感器，它的作用是感知被监控对象的温度，并通过
导线反馈温度控制器转换成电信号。

你可以拿一个铁制的东西试试，这个传感器有很强的磁性，可以吸附在上面。

方法/ 步骤5: 现在，将传感器连接到被监控的设备上。

当然，这个装置必须有铁部件，否则，它必须以某种方式修好。

方法/ 步骤6: 将受控装置插入恒温器出口。

注意: 最好在恒温器本身没有充电
的时候这样做。

此时，设置完成，恒温器启动，系统开始工作。

必须指定恒温器的输出功率，并且受控装置的电功率必须小于此。

电加热器安全操作及保养规程1. 前言电加热器作为一种常用的供暖设备，在冬季被广泛使用。

但是，如果使用不当或者保养不当，电加热器极易造成火灾、电击等安全问题。

为了避免这些问题的发生，本文将介绍电加热器的安全操作及保养规程。

2. 安全操作规程2.1. 选购安全型电加热器购买电加热器时，一定要选择符合国家安全标准的产品。

应当选择产品带有CCC标志的产品，或者具备UL、CE认证等国际认证标志的产品。

2.2. 安装位置与使用环境电加热器应该放置在室内干燥通风，无易燃物品、可充电物品和易燃气体等危险物品的区域。

使用时必须保持室内适当的空气流通，不得将电加热器放置在堆放杂物和窗帘、床垫等易燃物品附近。

2.3. 用电安全使用电加热器时，应注意以下事项：•检查供电电压是否符合电加热器的额定电压；•使用合格的插座进行插拔，避免使用带划痕或变形的插座；•电加热器的接地线必须接地可靠；•不得在电加热器上堆放物品或悬挂物品。

2.4. 选择合适的加热器功率电加热器的功率应该根据房间的大小来选择，一般每平方米的房间面积应选用100W左右的电加热器。

过低的功率不足以供暖，过高的功率则会造成过载和热量浪费。

2.5. 使用过程中的注意事项•不得用湿手触碰电加热器；•不得将其它物品放在电加热器上；•不得将电加热器煮水、烤面包等其它用途；•不得随意移动电加热器。

2.6. 使用后的操作•使用后应如实拔掉电源插头；•在使用中发现电加热器故障时，应立即停止使用并及时联系维修人员；•在长时间停用后重新使用时，应拆开电加热器清理除尘。

3. 保养规程为了延长电加热器的使用寿命并保证使用安全，需要进行定期保养。

3.1. 定期清洁每个供暖季节结束后，需要对电加热器进行清洁，清除其上的尘土及杂物。

首先将电源插头拔出，然后使用干净的软布擦拭，最后用真空吸尘器将其内部与表面的灰尘吸尽。

3.2. 使用防尘罩在长时间不使用电加热器时，应使用专门的防尘罩进行保护。

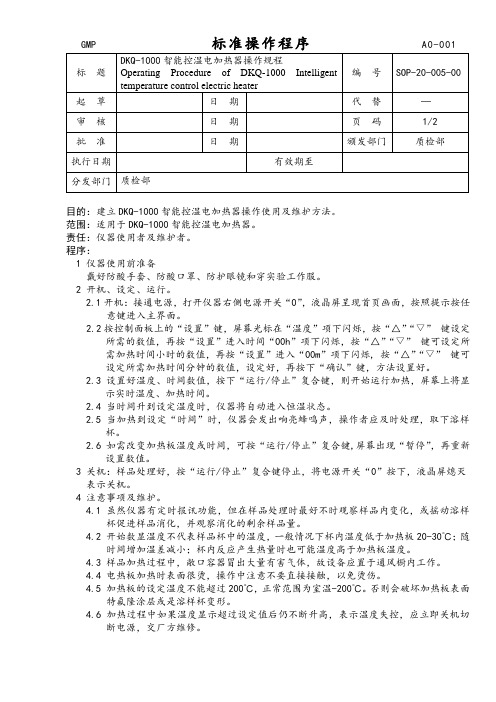

GMP 标准操作程序A0-001标题DKQ-1000智能控温电加热器操作规程Operating Procedure of DKQ-1000 Intelligenttemperature control electric heater编号SOP-20-005-00起草日期代替—审核日期页码1/2批准日期颁发部门质检部执行日期有效期至分发部门质检部目的：建立DKQ-1000智能控温电加热器操作使用及维护方法。

范围：适用于DKQ-1000智能控温电加热器。

责任：仪器使用者及维护者。

程序：1 仪器使用前准备戴好防酸手套、防酸口罩、防护眼镜和穿实验工作服。

2 开机、设定、运行。

2.1开机：接通电源，打开仪器右侧电源开关“0”，液晶屏呈现首页画面，按照提示按任意键进入主界面。

2.2按控制面板上的“设置”键，屏幕光标在“温度”项下闪烁，按“△”“▽”键设定所需的数值，再按“设置”进入时间“00h”项下闪烁，按“△”“▽”键可设定所需加热时间小时的数值，再按“设置”进入“00m”项下闪烁, 按“△”“▽”键可设定所需加热时间分钟的数值，设定好，再按下“确认”键，方法设置好。

2.3 设置好温度、时间数值，按下“运行/停止”复合键，则开始运行加热，屏幕上将显示实时温度、加热时间。

2.4 当时间升到设定温度时，仪器将自动进入恒温状态。

2.5 当加热到设定“时间”时，仪器会发出响亮蜂鸣声，操作者应及时处理，取下溶样杯。

2.6 如需改变加热板温度或时间，可按“运行/停止”复合键,屏幕出现“暂停”，再重新设置数值。

3 关机：样品处理好，按“运行/停止”复合键停止，将电源开关“0”按下，液晶屏熄灭表示关机。

4 注意事项及维护。

4.1 虽然仪器有定时报讯功能，但在样品处理时最好不时观察样品内变化，或摇动溶样杯促进样品消化，并观察消化的剩余样品量。

4.2 开始数显温度不代表样品杯中的温度，一般情况下杯内温度低于加热板20-30℃；随时间增加温差减小；杯内反应产生热量时也可能温度高于加热板温度。

一、配电柜面板说明温度显示温控器*2温度控制调节仪*1运行指示灯停止指示灯超温指示灯加热启动按钮加热停止按钮DCS/自动旋钮远程/就地旋钮二、操作说明1.就地操作自动调节：当配电柜上电并处于正常状态后，DCS/自动旋钮打到自动状态，远程/就地旋钮达到就地状态，这时按下启动按钮，接触器闭合，电加热器开始工作，当温度比调仪上的RUN 指示灯亮的时候（这个是通过调节仪上的RUN键来控制的），此时是温控器来控制电加热器的负荷，通过设定温控器上的SV值，温控器温控器输出信号给温度调节仪，温度调节仪会自动根据温控器的信号来输出功率达到调节的目的。

手动调节：当按下启动按钮后，温控器上的AUTO灯亮（这个是通过调节仪上的RUN键来控制的），这个时候电加热器的输出功率的调节是通过调节仪上的上下键来手动调节的。

2.远程操作自动调节当配电柜上电并处于正常状态后，DCS/自动旋钮打到DCS状态，远程/就地旋钮达到远程状态，这个时候配电柜的启动是通过中控室的DCS操作站来控制的。

首先，打开电加热器的启停控制面板，上面的按钮处于自动状态，点启动按钮后即可远程启动配电柜。

而电加热器的功率调节是由与其连锁的温度控制的，只需设定想要的温度值，即可自动调节电加热器的功率。

手动调节当启动电加热器后，启停面板上按钮处于手动状态，即可手动在操作画面上输入想要达到的电加热器功率。

3.故障及问题处理当电加热器出现超温，过流，欠压，过压，接地，短路时，保护电路及程序会自动停掉电加热器，甚至是切断配电柜电源，此时应当及时通知电工处理，切不可自己去处理。

电工班组按规定定期巡视配电柜，查看其电流电压，及工作状态是否正常，当出现异常情况及时通知生产领导，关闭并拉掉电加热器电源。

班组巡视时需检查现场氮气密封情况，。

电加热器操作规程电加热器操作规程1启动前的准备1.1检查所有进出口阀门，确保其灵活且易于使用。

1.2检查压力表、温度计是否齐全完好。

1.3检查控制面板上设置的温度控制值是否符合要求。

1.4检查电加热器是否可靠接地，绝缘良好。

1.5对系统进行水压试验，试验压力不应超过设计压力的1.25倍。

检查电加热器各部位应无渗漏。

1.6试压后，打开排污阀，排放电加热器内的压力。

2.电加热器的启动操作2.1取下膨胀箱呼吸阀的螺帽，确认膨胀箱内导热油在最高液位。

2.2打开原油进出换热器的阀门，让换热器内充满流动的原油。

2.3观察换热器原油进出口压力及压差情况，确认流程畅通。

2.4合上控制柜开关，电加热器开始启动。

2.5观察电加热器升温过程，检查工作是否正常。

2.6当原油出口温度达到设定值后，确认运行正常后离开，及时巡检，记录压力、温度、运行时间等。

电加热器的停机操作3.1将电加热器控制开关至于“关闭”，切断电源开关。

3.2逆转原油直接穿越过程，观察直接管线上的温度变化。

当管道温度等于管道中介质的温度时，表明管道畅通。

3.3待导热油温度降至规定值时，依次关闭电加热器原油进出口阀门。

3.4打开底部排气阀，倒入热水，清洗电加热器内的原油。

3.5检查排气口清洁热水的成分。

热水清洗电加热器内部后，关闭清洗水进出口阀，然后打开清洗空气进口阀，用空气吹扫30？^，把电加热器里的水都扫干净。

3.6关闭扫线风的进口阀门，然后关闭底排放空阀门，做好电加热器停运记录。

4电加热器倒换操作4.1根据启动前的准备情况，检查要使用的电加热器。

4.2按照启动操作步骤启动准备好的电加热器。

4.3按关闭步骤关闭待断电加热器。

4.4记录电加热器的开关。

5.热交换器的巡检和维护5.1仔细检查介质温度、压力及处理量等，并做好记录。

5.2检查电加热器上的指示仪表是否完好、准确，并比较现场仪表与远程值是否一致。

避免因介质温度过高或过低而导致异常生产。

5.3检查加热前后介质成分的变化，防止换热器内漏。

DK型电热恒温水浴锅使用步骤与注意事项
一、使用步骤
1、在水浴锅内加入清洁温水至总高度的1/2-2/3处；
2、把电源开关拔至“1”处，控温仪面板既有数字显示表示电源接通。

3、温度设定
按“SET”键进入温度设定状态，SV设定显示一闪一闪，再按移位键“”配合加键“”或“”设定结束按“SET”键确认。

4、设定结束后，各项数据长期保存。

此时水浴锅进入升温状态，加热指示灯亮。

当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。

二、注意事项
1、在未加水前，切勿按下控温开关，以防烧毁电热管。

2、当水浴锅发出声光报警时，请先检查设定温度是否偏离正常范围，如未偏离，应停止使用，请专业维修人员检查或交本厂修理。

3、控温仪参数循环设定P、I、D、T、LCK功能的各项参数出厂前已调整好，请不要随意调整，如需调整请与厂方联系。

电加热器安全操作规程
1．使用前操作人员要首先仔细检查加热器（380伏电压；功率为3×10千瓦）、专用电缆、发热片及其接头是否完好无损。

2．严格清理场地周围及待加热物件上的杂物、易燃易爆物品等，以免发生火灾或爆炸。

3．抹干待加热物件的表面，在待加热物件上用铜线或铁线固定发热片并盖上石棉布。

4．连接发热片接头、专用电缆和地线。

5．先合上电缆开关，后合上加热器开关，观察加热器每相的电流是否正常。

如要修理，务必先拉下电缆及加热器开关。

6．使用中，加热器及发热片表面要始终保持干燥、清洁，严禁用手直接触摸发热片，防止触电及烫伤的事故发生。

7．如加热完毕，要先拉下加热器及电缆开关，后拆电缆、加热器，再用夹具拆除发热片（严禁用手直接拆除，防止烫伤手指）。

8．拆除下来的发热片要放在干净、干燥、不易引起燃烧的地方待其自然慢慢冷却，并在周围挂上“警示牌”。
