机房装修工程施工设计方案一、项目背景为了满足公司日益增长的信息技术需求，提高信息化水平，经过前期调研和规划，公司决定对现有机房进行装修工程。
装修后的机房将具备较高的安全性、稳定性和可扩展性，满足公司未来的发展需求。
二、设计原则1.安全性原则：确保机房装修后的设施和设备安全可靠，符合相关规范和标准；2.稳定性原则：确保机房装修后的设施和设备能够保持稳定运行，提高系统可用性；3.可扩展性原则：考虑机房未来的扩展需求，采用合理的设计方案，方便后续扩容。
三、设计内容1.空调系统：选用高效节能的中央空调系统，确保机房温度和湿度在合适范围内，提供稳定的运行环境；2.供电系统：采用双路供电设计，确保供电的可靠性和稳定性。
并配备UPS作为不间断电源，以应对突发停电情况；3.防火系统：设计合理的防火墙、火灾报警和灭火系统，确保机房的安全性；4.排风系统：采用高效排风系统，确保机房内空气流通，保持设备的正常工作温度；5.结构布线：设计合理的电缆管道和机柜布局，确保布线整齐、通畅，方便设备管理和维护；6.照明系统：选用高亮度、高效能的LED照明灯具，确保机房明亮度和视觉舒适性；7.其他设施：根据实际需求，配置相应的监控设备、门禁系统和防护网等。
四、施工步骤1.设计阶段：根据公司和机房的实际情况，进行现场勘测，制定详细的装修方案和施工图纸；2.材料准备：根据设计方案和施工图纸，采购所需的材料和设备，并进行质量检验和验收；3.施工现场准备：清理机房内的杂物和设备，进行临时封闭和防尘处理；4.施工施工：按照设计方案和施工图纸进行空调、电力、防火、排风、布线等工程的施工；5.装饰装修：进行机房内的照明、地板、墙壁装修等工程；6.系统调试：进行安装设备的调试和运行测试，确保各项设备和系统运行正常；7.环境验收：对机房装修工程进行综合验收，确保符合设计要求和相关标准；8.完工验收：提交资料和报告，进行最终验收和竣工交接。
五、施工安全保障措施1.严格遵守相关安全规范和管理制度，保持施工现场的安全；2.进行施工前的技术交底和安全培训，确保工人操作正确、安全；3.设立专职安全员，负责现场安全管理和监督；4.加强施工现场的安全防护，包括安全帽、防护鞋、防护眼镜等；5.定期进行施工现场安全检查，及时发现和解决安全隐患。
机房装修及设备方案一、引言机房是企业的核心和重要部分，是信息技术和通信网络正常运行的基础设施，具有保障数据安全和信息流畅的重要作用。
本文对机房的装修和设备方案进行详细设计，力求提供一个安全、稳定、高效的工作环境。
二、机房装修方案1.环境布局机房应选址在无人员流动和噪音干扰较小的地方，考虑到安全因素，应尽量远离易燃和有害物质。
机房内部要合理划分区域，建立主机区、网络设备区和配电区等区域，确保各个设备正常运行。
2.空气调节系统机房中设备密集、电力消耗大，因此要有良好的空气调节系统，保持适宜的温度和湿度。
建议采用冷却塔和空调系统相结合的方式，确保机房温度控制在20-25摄氏度之间，并保持湿度在40%-60%之间。
3.防尘措施机房装修中要注意防止灰尘进入机房，影响设备的散热和正常运行。
可以在机房入口设置空气净化装置，并定期清洁机房，确保机房内的空气清洁。
4.照明系统机房装修中的照明系统应充分考虑到工作人员的操作需要，并且配备备用电源，以防止突发停电时照明系统熄灭，影响工作。
建议使用LED灯具，具有功耗低、寿命长、亮度高等特点。
5.安全设备机房装修中的安全设备是保护机房安全的重要措施。
应设置安全门禁系统，只允许授权人员进入机房。
此外，还可以设置视频监控系统和报警系统，提高机房的安全性。
三、机房设备方案1.服务器服务器是机房的核心设备，提供数据存储和处理功能。
在选择服务器时，应根据企业的需求和预算进行选择。
建议选择性能稳定、运行可靠的商用服务器，如戴尔、惠普等品牌。
2.网络设备网络设备是机房连接外部网络的关键设备。
包括路由器、交换机和防火墙等。
建议选择具有高速、稳定性强和安全性好的网络设备。
如思科、华为等品牌。
3.微机微机是机房中普通员工使用的工作设备，用于办公和数据处理等。
建议选择性能良好、运行稳定的微机，配备高清显示器和可靠的键盘鼠标。
5.UPS电源UPS电源是机房中必备的设备，用于在停电时提供紧急电力供应，保证机房的设备能够正常运行。

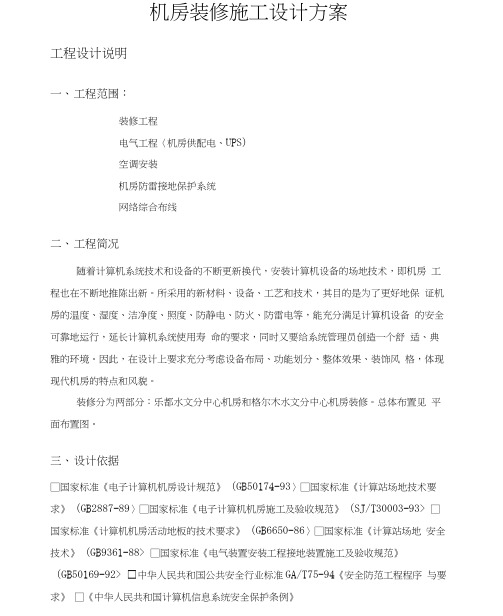

机房装修施工设计方案工程设计说明一、工程范围：装修工程电气工程〈机房供配电、UPS）空调安装机房防雷接地保护系统网络综合布线二、工程简况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈岀新。
所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防火、防雷电等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。
因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。
装修分为两部分：乐都水文分中心机房和格尔木水文分中心机房装修。
总体布置见平面布置图。
三、设计依据□国家标准《电子计算机机房设计规范》（GB50174-93〉□国家标准《计算站场地技术要求》（GB2887-89〉□国家标准《电子计算机机房施工及验收规范》（SJ/T30003-93> □国家标准《计算机机房活动地板的技术要求》（GB6650-86〉□国家标准《计算站场地安全技术》（GB9361-88> □国家标准《电气装置安装工程接地装置施工及验收规范》（GB50169-92> □中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》□《中华人民共和国计算机信息系统安全保护条例》第一章乐都水文分中心机房精装修设计及工艺目录机房装修2一、工程平面图2二、地面工程3三、墙面装饰工程4配电系统设计4一、主要考虑因素及设计方案4二、配电设备及材料选型5三、配电系统设计5空调工程设计5一、机房环境要求：5二、空调设备的安装5机房防雷接地方案6一、前言6二、设计依据6三、接地处理6四、供电系统7五、使用防雷器注意事项7六、方案设计7网络综合布线8 一.集中式管理结构8二.综合布线设计8三、设计说明8四、线缆估算8五、综合布线设备材料9机房装修、配电系统、机房防雷接地设计方案设备材料清单9综合布线设备材料清单9机房装修、工程平面图乐都水文分中心机房设在海东水文分局办公楼二层，总面积18m2乐都水文分中趁机房布置图、地面工程整个机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保 证空调送 风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。
机房装饰方案机房是现代企业信息技术的核心场所，承载着网络设备、服务器等关键设备的运行和管理。
因此，机房的装饰设计不仅需要考虑实用性和功能性，还要考虑环境舒适度和美观性。
一、环境控制机房的环境控制是保障设备安全运行的重要因素之一。
在机房装饰方案中，应考虑以下几个方面：温度控制、湿度控制、空气净化和防尘措施。
1. 温度控制机房内部应保持一个适宜的温度范围，一般为20℃-25℃。
为了保证机房内的温度稳定，可以采取以下措施：安装空调设备，设置温度控制系统，定期检查和维护制冷设备，确保温度稳定。
2. 湿度控制机房内部的湿度也需要进行控制，一般应保持在40%-60%的范围内。
为了控制湿度，可以使用除湿设备、湿度控制系统等，定期检查和维护设备，防止湿度过高或过低对设备造成损害。
3. 空气净化机房内部需要有良好的空气质量，避免灰尘和污染物对设备的侵害。
可以采用空气净化器等设备，定期清洁机房内部的空气过滤装置，确保空气质量良好。
4. 防尘措施机房内部的设备对灰尘和颗粒物非常敏感，因此需要采取防尘措施，如：安装过滤器、定期清洁设备表面和机房内部等，保持设备的清洁。
二、灯光设计机房的灯光设计需要充分考虑工作人员的舒适度和对设备的影响。
采用柔和的灯光，避免眩光，减少对设备的影响。
可以选择LED灯具，具有节能环保、寿命长等特点。
三、防护措施机房内部的设备对外界的干扰非常敏感，因此需要采取相应的防护措施，保护设备的安全运行。
1. 防火措施机房应设置火警自动报警装置，并配备灭火设备，如干粉灭火器、消防水带等，定期检查和维护设备，确保防火措施的有效性。
2. 防盗措施机房内部的设备价值巨大，需要采取相应的防盗措施。
可以设置监控摄像头，在入口处安装门禁系统，限制人员进出。
同时，机房门窗应具备防盗性能，配备报警装置。
3. 电力供应与备份机房需要稳定的电力供应，以保障设备的正常运行。
可以采用UPS电源、发电机组等备份电源，以防止突发停电的影响。
一、前言随着信息技术的飞速发展，机房作为数据存储、处理和传输的核心场所，其重要性日益凸显。
为确保机房的高效、稳定运行，一个科学合理的建设装修方案显得尤为重要。
本文将详细介绍一套完整的机房建设装修方案，包括机房布局、装修材料选择、环境控制、安全防护等方面的内容。
二、机房布局1. 地理位置选择：机房应选址在地质稳定、环境清洁、交通便利的区域，远离污染源和地质灾害易发区。
2. 空间规划：根据机房的功能需求，合理规划空间布局，包括设备区、操作区、存储区、休息区等。
同时，考虑未来设备的扩展和升级，预留足够的空间。
3. 地面处理：选用防静电、防滑、耐磨、易清洁的地面材料，如防静电地板，确保机房地面的安全性和美观性。
三、装修材料选择1. 墙面材料：选用防火、防潮、防尘、易清洁的墙面材料，如彩钢板、铝塑板等，以提高机房的整体美观度和安全性。
2. 吊顶材料：选择防火、防潮、易清洁的吊顶材料，如铝扣板、矿棉板等，以维持机房的恒温恒湿环境。
3. 门窗材料：选用防火、防盗、隔音、保温性能良好的门窗材料，确保机房的安全性和舒适性。
四、环境控制1. 温度控制：机房应安装恒温空调，确保机房内温度稳定在适宜范围内，避免因温度过高或过低对设备造成影响。
2. 湿度控制：通过安装湿度计和加湿器，保持机房内湿度适宜，避免设备因湿度过高或过低而受损。
3. 空气净化：机房内应安装空气净化设备，如新风系统、空气过滤器等，保持机房内空气清洁，减少灰尘对设备的损害。
4. 照明系统：选择高效节能的照明设备，如LED灯，确保机房内光照充足且节能环保。
五、安全防护1. 防雷接地：机房应安装防雷接地系统，确保设备免受雷电侵害。
2. 防火安全：机房内应设置烟雾报警器和自动灭火系统，以及配备手提式灭火器，确保在火灾发生时能迅速应对。
3. 防水处理：机房地面和墙面应进行防水处理，防止因漏水造成设备损坏。
4. 监控系统：安装视频监控和入侵报警系统，实时监控机房的安全状况，及时发现并处理异常情况。
机房装潢方案问题描述本机房作为公司核心数据中心，面积大，设备密集。
当前机房装潢陈旧，整体感觉有些拥挤，人员出入管理不够便捷，空间利用率不高，机房视觉效果较差。
为了提升机房的可用性及工作效率，现有调整机房装潢的需求。
1.提升机房的物理及视觉效果；2.优化机房内的人员出入管理；3.最大程度提高机房的空间利用率，并保持开放、通透、信息透明的特质；4.节约改造成本，做到性价比比较高；5.兼顾信息安全与机房管理的需求。
解决方案空间规划与设计基于机房现有的空间平面结构，我们将进行如下的改造：1.将工作通道与行走通道分开；2.拆除原有凸起管沟，改为模块化电缆桥架，缩短通道，提高空间利用率；3.重新规划空气流动、温度控制和消防设施，增加机房的安全性和可靠性；4.设计一个管理人员通道，园区内部员工通过园区内的入口或安全隧道进入该通道，通过该通道再进入机房。
这样，不必让所有的工作人员都进入机房，并且监控更加方便；5.将玻璃隔墙加高到天花板上方，能起到很好的隔断和渲染的作用。
安全管理1.加强进出入机房前的甄别流程；2.在机房内设置安保摄像头；3.实行人员刷卡、设备登记、访问记录等信息记录与管理；4.加强机房安全教育，提高员工安全意识。
信息化管理1.通过可视化监控平台，对机房物理环境、温度、湿度、能耗等进行实时监控和报警处理；2.为员工互联网，使员工在闲暇时可以学习及时获取信息，提升员工综合素质；3.优化IT管理流程，使之更加高效。
实施方案及时间表• 2024-05-01 至 2024-05-07：空间规划与设计• 2024-05-08 至 2024-05-14：准备材料、物资等• 2024-05-15 至 2024-06-15：实施改造• 2024-06-16：验收预算及预计效益• 空间规划及设计费用：10,000元• 材料、物资购置费用：50,000元• 实施费用：70,000元预计效益• 提高空间利用率，减少空间浪费；• 规范管理人员通道，增强管理安全性；• 可视化监控平台，实时监测机房环境和设施，及时发现问题；• 降低维护成本，提升机房效率，提高整体运行效果；• 加强员工对安全管理的认知，提升安全意识。
机房装修工程实施方案一、概述机房装修工程是为了改善机房环境，保护设备，提高作业效率和安全性，符合现代化信息化要求，保障设备和数据安全的方案。
机房装修工程一般包括机房内的空调系统，电力系统，消防系统，排水系统，地板系统，墙壁系统等。
二、前期准备在进行机房装修工程前，需要进行前期准备工作，包括技术准备、环境准备以及材料准备。
1. 技术准备：要根据机房的使用需求，进行技术规划，包括空调系统设置、电源布局、网络布线等。
2. 环境准备：要对机房进行环境检测，包括温湿度、电磁辐射等指标，确保机房工程的实施符合相关要求。
3. 材料准备：根据技术规划，准备好必需的材料，包括空调设备、电力设备、消防设备、地板及墙壁装饰材料等。
三、空调系统1. 空调设备选型：根据机房的使用需求，需选用适合的空调设备，一般要求空调设备具有低噪音、低功耗、高效能等特点。
2. 空调布局设计：要根据机房的大小和使用需求，设计合理的空调设备布局，确保机房内的温湿度符合要求。
3. 空调系统调试：空调设备安装完成后，要进行系统调试，确保其正常运行，满足机房的使用需求。
四、电力系统1. 电源布局设计：根据机房的设备需求，设计合理的电源布局，确保电源能够有效供应各种设备。
2. 电力线路敷设：根据电力布局设计，进行电力线路的敷设工作，保证电力线路的安全有效运行。
3. 电源设备设置：根据使用需求，设置UPS电源设备，确保设备在停电情况下能够正常运行。
五、消防系统1. 灭火设备安装：根据机房的大小和使用需求，设置合理的灭火设备，确保机房内的安全。
2. 火灾报警系统：安装火灾报警系统，一旦发生火灾，能够及时报警并进行相应的处理。
3. 消防通道设置：保证机房内有足够的消防通道，确保人员在火灾情况下能够及时疏散。
六、排水系统1. 排水管道设置：确保机房内排水系统畅通，避免因水管堵塞而影响设备正常运行。
2. 排水系统检测：在安装完排水系统后，要进行系统的检测和调试，确保排水系统的正常运行。
机房装饰装修项目中节能措施标题：机房装饰装修项目中的节能措施实施方案一、引言在信息化建设进程中，机房作为数据存储与处理的核心区域，其装饰装修工程不仅要求满足功能需求，更需注重节能减排，实现绿色可持续发展。
本文将针对机房装饰装修项目，详细阐述如何通过科学的规划与设计，以及采用先进的节能技术设备，落实有效的节能措施。
二、机房装饰装修节能设计原则1. 空间布局优化：合理规划机房空间，确保设备散热效率，减少冷热空气混合，提高空调系统能效比。
例如，采用冷热通道隔离设计，使得冷气流直接对准发热设备，有效利用冷却资源。
2. 隔热保温设计：机房墙体、天花及地面应选用高效隔热材料进行装饰装修，减少冷量损失，降低空调系统的能耗。
3. 照明系统节能：采用LED节能灯具并配合智能照明控制系统，根据实际光照需求自动调节亮度，有效节约电能。
三、机房设备节能技术应用1. 高效制冷系统：选择能效比高的精密空调，配置热回收装置，利用废热为其他设施提供热量或预处理新风，从而大幅降低整体能耗。
2. 服务器虚拟化技术：通过服务器整合和虚拟化技术，降低物理服务器数量，进而减少能源消耗和散热需求。
3. 动力管理系统：采用智能PDU，实时监测和控制设备用电情况，实现电源管理的精细化和智能化，避免无效能耗。
四、运维管理节能策略1. 建立完善的机房环境监控系统，实时监控温湿度、电力负载等关键参数，动态调整空调运行策略，保障设备稳定运行的同时，实现节能目标。
2. 定期维护保养，确保所有设备处于最佳运行状态，降低因设备故障导致的额外能耗。
3. 制定并执行严格的开关机制度，充分利用业务低谷时段进行设备维护和能效优化，有效削减峰时电力负荷。
总结，机房装饰装修项目的节能措施涉及从设计源头到后期运维的全过程管理，只有全方位、多角度地推进节能技术的应用和创新，才能构建真正意义上的绿色、节能型现代化机房。
机房装修施工设计方案工程设计说明一、工程范围：◆装修工程◆电气工程<机房供配电、UPS）◆空调安装◆机房防雷接地保护系统◆网络综合布线二、工程简况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。
所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防火、防雷电等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。
因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。
装修分为两部分：乐都水文分中心机房和格尔木水文分中心机房装修。
总体布置见平面布置图。
三、设计依据□国家标准《电子计算机机房设计规范》(GB50174-93>□国家标准《计算站场地技术要求》(GB2887-89>□国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93>□国家标准《计算机机房活动地板的技术要求》(GB6650-86>□国家标准《计算站场地安全技术》(GB9361-88>□国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92>□ 中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》□ 《中华人民共和国计算机信息系统安全保护条例》第一章乐都水文分中心机房精装修设计及工艺目录机房装修3一、工程平面图3二、地面工程4三、墙面装饰工程5配电系统设计5一、主要考虑因素及设计方案5二、配电设备及材料选型6三、配电系统设计6空调工程设计7一、机房环境要求：7二、空调设备的安装7机房防雷接地方案7一、前言7二、设计依据8三、接地处理8四、供电系统9五、使用防雷器注意事项9六、方案设计10网络综合布线10一．集中式管理结构10二．综合布线设计11三、设计说明11四、线缆估算11五、综合布线设备材料11机房装修、配电系统、机房防雷接地设计方案设备材料清单11综合布线设备材料清单12机房装修一、工程平面图乐都水文分中心机房设在海东水文分局办公楼二层，总面积18m2。
二、地面工程整个机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。
机房选用全钢防静活动地板，可与地面装饰效果相协调。
地板安装高度为15mm。
地板与墙体交界处用不锈钢踢脚板封边。
机房大门入口处做踏步铺塑胶地板。
三、墙面装饰工程墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等性能从而改善环境条件。
主机房墙面上刷立邦漆，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉的效果。
配电系统设计一、主要考虑因素及设计方案一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的UPS电源和安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。
乐都水文分中心机房配电系统设计内容如下：1.机房内用电设备供电电源均为三相四线制，采用双回路供电；2.用电设备作接地保护，并入办公楼配电系统；3.机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4.机房配电系统所用电线为众邦线缆。
5.机房的设备供电和空调供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量进行了预留，而空调用电由市电提供，并按空调设备的要求供配。
6.机房设计一个配电箱，对机房的市电和UPS进行配电，配电箱为机房专用标准配电箱，配备ABB低压开关。
7.除机房外，其它4间安装计算机的办公室，均配置一个计算机设备专用插座，由UPS供电。
电源线路采用明线处理，外贴线槽，要求美观。
8.机房及其它办公室所有插座均采用普通电源插座，安装在墙壁上要求美观大方。
二、配电设备及材料选型机房配电工程设计采用以下公司的产品：1.配电箱：标准配电箱，ABB电气元件2.单相插座：国内名牌3.跷板开关：ABB4.多联万用插座板：ABB5.导线、电缆：众邦以上产品均为国产或进口的电气优质产品，经实践证明产品质量可靠。
三、配电系统设计空调部分：该部分采用ABB的机房专用配电箱来完成，它接到市电电源，通过总电源开关，输出2路。
UPS电源部分：该部分采用ABB的机房专用配电箱来完成，它接到UPS送过来的单路电源，通过160A总电源开关，输出8路。
空调工程设计一、机房环境要求：为使机房的主要设备和管理操作人员有一个良好的工作环境，并使其能够安全、可靠地运行，发挥其最大的工作效率，就要提供一个符合其运行标准要求的机房环境。
这就对机房空气的制冷、制热、加湿、去湿、滤尘有严格的标准要求。
二、空调设备的安装考虑机房内的面积和设备容量要求，机房选配1台壁挂空调，安装在设备间的西北角，在户外安装室外机，它的优点是节约空间、制冷充分，利于设备间设备的运行。
同时要关闭机房原有的暖气阀门。
机房防雷接地方案一、前言网络机房内集中了大量微电子设备，而这些设备内部结构高度集成化<VLSI 芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电<包括感应雷及操作过电压）浪涌的承受能力下降。
感应雷侵入用电设备及计算机网络系统的途径主要有四个方面：交流电源380V、220V电源线引入；信号传输通道引入；地电位反击以及空间雷闪电磁脉冲(LEMP>等。
为了确保机房设备及电脑网络系统稳定可靠运行，以及保证机房工作人员有安全的工作环境，根据我国及国际有关规范规定，对用户机房提出本防雷接地方案。
二、设计依据1.建筑物防雷设计规范GB50057-942.电子计算机房设计规范GB50174-933.通信局(站>接地设计暂行技术规定YDJ26-894.计算机场站安全要求GB9361-885.计算站场地技术要求GB28876.电信专用房屋设计规范YD5003-947.民用建筑电气设计规范JGJ/T16-92ITT蓝皮书K.11建议《过电压和过电流防护的原则》ITT《通信线路和通信设备的防雷手册》10.Inter Standard Iec 1312-1national Protection Against LEMP11. International Standard IEC 1643-1 Surge Protection Devices三、接地处理利用建筑物基础地作防雷地及电源地。
现代建筑基础使用大面积钢筋绑扎，柱子主钢筋及四周墙体钢筋直通到达屋顶女儿墙防雷带。
其接地电阻值一般都能满足GB50057—94的要求，即≦4Ω。
机房一般有四种接地形式，即：计算机专用直流逻辑地、交流工作地、安全保护地、防雷保护地。
本次设计考虑采用原接地极，并采用联合接地方式；接地电阻应小于１欧姆。
直流工作地在办公楼计算机机房内的布局，是作数字电路等电位地网<或逻辑接地接地网）。
该网用铜排在活动地板下，依据计算机设备布局，纵横组成网格，配有专用接地端子，用编织软铜线以最短的长度与计算机设备相连。
计算机直流地需用接地干线引下至接地端子。
四、供电系统根据有关规范，本方案设计该机房供配电防雷方案如下：一级防雷：配电柜电源进线处接电源防雷器。
变压器的机壳、低压侧的交流零线以及与变压器相连的电力电缆的金属外护层应就近接地。
二级防雷：UPS配电箱引出的三根相线及零线接电源防雷器，箱内交流零线不作重复接地。
机房内所布放的交流供电线路中的中性线<零线），应采取绝缘导线。
交流配电箱上的中性线<零线）汇集排应与机架的正常不带电金属部分绝缘。
三级防雷：使用专用的避雷电源插座。
机房内所有交直流用电及配电设备均应采取接地保护。
交流保护接地线应从接地汇集线上专引，严禁采用中性线作为交流保护接地线。
五、使用防雷器注意事项防雷保护器必须通过接地端以尽可能短的路径接地。
主机房内所有设备采有单点接地法，即所有地线全部接到直流接地汇集排上，再由汇集排与直流地网相连。
设备安装时，应与办公楼的外墙及柱子保持一定的安全距离。
信号防雷器连接必须与数据进线方向一致。
不同类型的数据传输线应选用不同类型的保护器。
六、方案设计防雷系统设计安装1个电源避雷器，分别安装在市电配电箱和UPS电源配电箱中，防止感应雷对电源系统的攻击，<对于直击雷，办公楼避雷针系统进行防护）；接地系统中，在机房内部防静电地板下边利用紫铜做一个等电位带，为机房设备提供接地点，同时在办公楼外侧，利用镀锌角钢和镀锌扁铁建立独立的接地网系统，两者之间采用3铜导线连接，使之成为一体。
网络综合布线综合布线作为物理层的传输媒介，受网络结构实施模式的制约，即根据网络拓扑结构的不同而不同。
根据乐都水文分中心的网络结构，将综合布线系统的结构和实现方式作如下描述。
一．集中式管理结构机房的机柜区/设备区：一个机柜南北方向放置。
机柜内的信息点集中于一个配线架上，各网络设备也集中该机柜。
各信息点直接通过网线接入机柜，这种集中式结构给系统的管理、维护带来了方便。
综合布线系统的实现方式和点位分布：共有1个机柜，总共10个信息点。
二．综合布线设计海东水文分局办公楼需要布线的楼层为2层，共10个信息点，每个房间2各。
机房设在2层楼梯以北第五个房间，10个信息点均采用超五类双绞线连接到机房交换机。
布线时同时考虑UPS供电线路和电话线的布设。
三、设计说明1、各房间通过西北角穿洞走线汇聚到机房。
房间内走明线，外贴线槽。
2、所有信息点通过机房地板下桥架连接到机柜内配线架上。
3、房间内信息点均设在距离地面30cm处。
4、机房内需铺设防静电地板，接地电阻小于1欧姆。
四、线缆估算办公楼综合布线系统总用线量为2箱，推荐用康普的超五类线。
五、综合布线设备材料海东水文分局办公楼综合布线系统需要的设备还有：配线架、理线器、金属桥架、防尘盖面板。
机柜放在机房内，用于放置布线设备和网络设备。
金属桥架用于主干和水平线槽，其它相关设备的具体配置见清单。
机房装修、配电系统、机房防雷接地设计方案设备材料清单综合布线设备材料清单第二章格尔木水文分中心机房精装修设计及工艺目录机房装修14一、工程平面图14二、地面工程14三、墙面装饰工程15配电系统设计15一、主要考虑因素及设计方案15二、配电设备及材料选型16三、配电系统设计17空调工程设计17一、机房环境要求：17二、空调设备的选型17机房防雷接地方案17一、前言17二、设计依据18三、接地处理18四、供电系统19五、使用防雷器注意事项20六、方案设计20网络综合布线20一．集中式管理结构20二．综合布线设计21三、设计说明21四、线缆估算说明21五、综合布线设备材料21机房装修、配电系统、机房防雷接地设计方案设备材料清单21综合布线设备材料清单22机房装修一、工程平面图格尔木水文分中心机房设在格尔木水文分局办公楼二层，总面积12.2m2。
