吉首大学单片机交通灯设计原理图局部放大程序代码#include<reg51.H>#define uchar unsigned char #define uint unsigned intuchar code table[]={ //共阴极数码管码表0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0xC9,0xFF,0x40};//设置码,测试码,不计时码void delay(uint x);//延时函数void display(uchar,uchar,uchar,uchar); //数码管显示函数void mkeys(); //键盘函数void traffic(); //交通灯函数uchar num,num1,num2, //1南北 2东西shi1,ge1,shi2,ge2,value1,value2,//南北绿灯时间黄灯时间value3,value4,//东西绿灯时间黄灯时间count1,count2,flag1,flag2; //南北标记东西标记void main(){TMOD=0x01;TH0=(65536-45872)/256;TL0=(65536-45872)%256;EA=1;ET0=1;TR0=1;/*初状态*/value1=15; //南北黄绿灯默认值value2=5;value3=10; //东西黄绿灯默认值value4=5;num1=value1; //南北数码管先绿灯时间num2=value2+value1;//东西红灯时间shi1=num1/10;ge1=num1%10;shi2=num2/10;ge2=num2%10;P1=0x41;//初始状态:东西红灯南北绿灯 20 15while(1){if(num==20) //定时器1s{num=0;num1--;num2--;traffic();shi1=num1/10;ge1=num1%10;shi2=num2/10;ge2=num2%10;}mkeys();display(shi1,ge1,shi2,ge2);}}void traffic() //红绿灯主控制程序{if(num1==0){count1++;if(count1==1){P1=0x42;//东西红灯南北黄灯 5 5num1=value2;}if(count1==2){num1=value3+value4;//东西绿灯南北红灯10 15 P1=0x14;}if(count1==3){P1=0x41;// 东西黄灯南北红灯 5 5num1=value4;count1=0;}}if(num2==0){count2++;if(count2==1){//P1=0x14;//东西绿灯南北红灯num2=value3;}if(count2==2){P1=0x24;//东西黄灯南北红灯num2=value4;}if(count2==3){num2=value1+value2; //东西红灯南北绿灯num1=value1;count2=0;}}}void display(uchar shi1,uchar ge1,uchar shi2,uchar ge2) //数码管显示子函数{uchar temp;temp=P2;P2=0xfe;P0=table[shi1];delay(5);P2=0xfd;P0=table[ge1];delay(5);P2=0xfb;P0=table[shi2];delay(5);P2=0xf7;P0=table[ge2];delay(5);}void delay(uint x)//延时子函数{uinti,j;for(i=x;i>0;i--)for(j=110;j>0;j--);}void mkeys() //4*4矩阵键盘功能子函数{uchartemp,key;P3=0xfe;//第一行线temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xf0;if(temp!=0xf0){temp=P3;switch(temp){case 0xee:key=0;break;case 0xde:key=1;break;case 0xbe:key=2;break;case 0x7e:key=3;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}if(key==0) {//按键1：暂停TR0=~TR0; //定时器取反flag1=~flag1;//南北能够设置标志 0有效flag2=~flag2;//东西能够设置标志}if(key==1&&flag1==0){ //按键2:设置时间按钮TR0=0;P1=0x44;//禁止东南西北车辆全为红灯可以设置shi1=ge1=shi2=ge2=16;}if(key==2&&flag2==0){//按键3:设置完成重启TR0=1;num=0; //定时器初始化P1=0x41; //重新开始初状态num1=value1; //南北数码管先绿灯时间num2=value2+value1;//东西红灯时间shi1=num1/10;ge1=num1%10;shi2=num2/10;ge2=num2%10;}if(key==3&&P1==0x44){ //按键4:测试交通灯各个设备的好坏P1=0xff;delay(1000);P1=~P1;shi1=ge1=shi2=ge2=17;P1=0x44;}}}P3=0xfd;//第二行线temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xf0;if(temp!=0xf0){temp=P3;switch(temp){case 0xed:key=0;break;case 0xdd:key=1;break;case 0xbd:key=2;break;case 0x7d:key=3;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}if(key==0&&P1==0x44){ //按键5:设置南北绿灯时间+num1=value1;if(num2!=159){ //@@@@保证交通合理，红灯最大值计时159s，绿灯不再增加num1++;value1=num1;}shi1=num1/10;ge1=num1%10;num2=value1+value2;//显示东西红灯时间shi2=num2/10;ge2=num2%10;}if(key==1&&P1==0x44){ //按键6:设置南北黄灯时间+num1=value2;if(num2!=159){num1++;value2=num1;}shi1=num1/10;ge1=num1%10;num2=value1+value2;//显示东西红灯时间shi2=num2/10;ge2=num2%10;}if(key==2&&P1==0x44&&value1>3){ //按键7:设置南北绿灯时间- @@@@保证交通合理，绿灯最小值计时3s，绿灯不再减少num1=value1;num1--;value1=num1;shi1=num1/10;ge1=num1%10;num2=value1+value2;//显示东西红灯时间shi2=num2/10;ge2=num2%10;}if(key==3&&P1==0x44&&value2>3){ //按键8:设置南北黄灯时间- num1=value2;num1--;value2=num1;shi1=num1/10;ge1=num1%10;num2=value1+value2;//显示东西红灯时间shi2=num2/10;ge2=num2%10;}}}////||||||||||||||||||P3=0xfb;//第三行线temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xf0;if(temp!=0xf0){temp=P3;switch(temp){case 0xeb:key=0;break;case 0xdb:key=1;break;case 0xbb:key=2;break;case 0x7b:key=3;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}if(key==0&&P1==0x44){ //按键9:设置东西绿灯时间+num2=value3;if(num1!=159){num2++;value3=num2;}shi2=num2/10;ge2=num2%10;num1=value3+value4;//显示南北红灯时间shi1=num1/10;ge1=num1%10;}if(key==1&&P1==0x44){ //按键10:设置东西黄灯时间+ num2=value4;if(num1!=159){num2++;value4=num2;}shi2=num2/10;ge2=num2%10;num1=value3+value4;//显示南北红灯时间shi1=num1/10;ge1=num1%10;}if(key==2&&P1==0x44&&value3>3){ //按键11:设置东西绿灯时间- num2=value3;num2--;value3=num2;shi2=num2/10;ge2=num2%10;num1=value3+value4;//显示南北红灯时间shi1=num1/10;ge1=num1%10;}if(key==3&&P1==0x44&&value4>3){ //按键12:设置东西黄灯时间- num2=value4;num2--;value4=num2;shi2=num2/10;ge2=num2%10;num1=value3+value4;//显示南北红灯时间shi1=num1/10;ge1=num1%10;}}}P3=0xf7;//第四行线 2未用temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xf0;if(temp!=0xf0){temp=P3;switch(temp){case 0xe7:key=0;break;case 0xd7:key=1;break;case 0xb7:key=2;break;case 0x77:key=3;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}if(key==0&&P1==0x44){ //按键13:南北紧急情况:南北绿灯常亮东西红灯常亮P1=0x41;shi1=ge1=shi2=ge2=18;}if(key==1&&P1==0x44){ //按键14:东西紧急情况:东西绿灯常亮南北红灯常亮P1=0x14;shi1=ge1=shi2=ge2=18;}if(key==2&&P1==0x44){//按键15：}if(key==3&&P1==0x44){//按键16：}}}}void T0_time() interrupt 1 //定时器T0 中断子程序{TH0=(65536-45872)/256;TL0=(65536-45872)%256; num++;}。
Proteus班级：电信13—2姓名:段学亮邓成智崔俊杰邓石磊陈亮高金玉成绩：电子与信息工程学院信息与通信工程系1.设计要求单片机的P3口的P3.0～P3。
7连接4×4矩阵键盘，P0口控制一只数码管，当4×4矩阵键盘中的某一按键按下时，数码管上显示对应的键号.例如,1号键按下时，数码管显示“1"， 14号键按下时，数码管显示“E”等等.2.仿真电路图仿真电路图，如图一图1：4＊4键盘控制数码管显示3。
仿真C51程序＃include<reg52。
h>＃define uchar unsigned char#define uint unsigned intsbit dula=P2^6;sbit wela=P2^7;uchar disnum,temp,key；void delay（uchar i）{uchar j，k；for(j=0;j<i；j++）for（k=0；k〈200;k++）;}uchar code table_du[]=｛0xc0,0xf9,0xa4，0xb0,0x99，0x92，0x82,0x7f8，0x80，0x90，0x88,0x83,0xc6，0xa1,0x86,0x8e,0xff｝；void main(）｛disnum=16；wela=0;while（1){P3=0xf0；temp=P3；temp=temp＆0xf0;if（temp！=0xf0)｛delay（10）;if(temp！=0xf0）｛temp=P3;temp=temp｜0x0f；P3=temp；key=P3;switch(key）｛case 0xee ：disnum=0；break;case 0xde ：disnum=1；break；case 0xbe : disnum=2；break;case 0x7e ：disnum=3；break；case 0xed ：disnum=4；break;case 0xdd : disnum=5；break;case 0xbd : disnum=6；break；case 0x7d ：disnum=7;break;case 0xeb : disnum=8;break;case 0xdb : disnum=9;break；case 0xbb : disnum=10；break;case 0x7b ：disnum=11;break;case 0xe7 : disnum=12；break；case 0xd7 ：disnum=13;break；case 0xb7 ：disnum=14;break;case 0x77 ：disnum=15;break；｝｝}P0=table_du［disnum];｝}3.电路图仿真效果当按下键盘时,所显示的效果如图3—1至图3—4图3—1：当按下K0键时，数码管显示数字‘0’图3—2：当按下K4键时，数码管显示数字‘4'图3—3：当按下K8键时,数码管显示数字‘8’图3—4：当按下KF键时,数码管显示数字‘F' 5.总结电路设计方面，根据书本上还是课堂上老师所讲的知识，很快设计出来此仿真电路。
基于Proteus的数字交通灯电路设计与实现要基于Proteus进行数字交通灯电路的设计与实现，可以按照以下步骤进行操作：
1. 打开Proteus软件，创建一个新的工程。
2. 在工程中选择一个适当的微控制器模型，例如Arduino UNO。
3.在工程中选择一个合适的LED灯模型，用于表示交通灯的红、黄、绿三种状态。
4.将LED灯模型拖放到电路图中，并与微控制器的相应引脚连接。
5.在电路图中添加一个电阻，用于限流保护LED灯。
6. 编写Arduino程序代码，实现交通灯的控制逻辑。
例如，可以使用if语句和延时函数来控制LED灯的亮灭。
7. 将编写好的Arduino程序代码上传到微控制器中。
8.保存并仿真运行电路图，观察交通灯的工作状态。
9.可以通过更改程序代码中的延时时间和控制逻辑，来模拟不同的交通灯工作模式，如红绿灯交替、黄灯闪烁等。
完成以上步骤后，即可实现基于Proteus的数字交通灯电路设计与实现。
交通灯proteus仿真设计交通灯是城市交通管理中非常重要的一部分，它们用于控制车辆和行人的流动，确保交通的安全和顺畅。
在这篇文章中，我们将使用Proteus软件来设计一个交通灯的仿真模型。
在Proteus中，我们可以使用ISIS和Ares两个模块进行电子电路的设计和仿真。
首先，我们需要在ISIS中创建一个新的电路图。
我们可以将交通灯的每个部分视为一个独立的电路，包括信号发生器、计时器、红绿灯和行人信号等。
首先，我们需要一个信号发生器来模拟交通灯的计时控制。
我们可以使用Proteus中提供的脉冲发生器来生成一个方波信号作为计时器的输入。
我们可以设置方波的频率和占空比来模拟不同的交通灯状态，比如红灯、绿灯和黄灯。
接下来，我们需要一个计时器来控制交通灯的转换。
我们可以使用Proteus中提供的计时器元件，比如555定时器。
我们可以设置定时器的参数，比如时钟频率和周期，来控制交通灯的转换时间。
然后，我们需要设计红绿灯的电路。
对于红灯，我们可以使用一个LED来表示，可以选择红色的LED。
对于绿灯，我们也可以使用一个LED来表示，可以选择绿色的LED。
我们可以使用Proteus中提供的LED元件，并将其连接到计时器的输出引脚上。
最后，我们还可以添加一个行人信号来模拟行人通过的情况。
我们可以使用一个LED来表示行人信号，可以选择白色的LED。
我们可以将行人信号的LED连接到计时器的输出引脚上，并设置适当的延迟来控制行人信号的亮灭。
完成电路设计后，我们可以在ISIS中进行仿真。
在仿真过程中，我们可以观察交通灯的状态和行人信号的变化。
通过调整计时器的参数，我们可以模拟不同的交通灯时间间隔和行人信号的延迟时间。
除了电路设计和仿真，Proteus还可以进行PCB布局和打印板设计。
我们可以使用Ares模块来创建一个真实的交通灯电路板，并将其制作成实际的交通灯。
总而言之，通过Proteus软件的使用，我们可以方便地设计和仿真交通灯的电路，并进行交通灯的时间间隔和行人信号的延迟的调整。
摘要本智能交通灯系统的设计主要是利用单片机和C语言完成共同来完成。
首先，系统采用红、黄、绿两组共六个LED发光二极管模拟十字路口东西和南北两个方向的交通信号灯，配有7SEG-MPX6-CC（六位八段共阴极数码管）数码构成倒计时牌，其的控制核心为AT89C51芯片。
其次，系统具有处理紧急情况的功能，可以使东西和南北双向红灯，禁止普通车辆通行。
最后，系统利用Proteus软件进行了软、硬件的的仿真。
关键词：AT89C51单片机倒计时牌中断数码管目录毕业设计任务书 (I)中文摘要............................................................................................... .II 1 引言. (1)1.1设计目的及意义 (1)1.2设计的内容 (1)2 设计原理 (2)2.1总体设计方案 (2)2.2硬件设计原理 (2)2.2.1硬件原理图 (2)2.2.2主要模块电路 (3)2.2.2.1控制核心——AT89C51单片机芯片 (3)2.2.2.2 LED数码管显示 (6)2.2.2.3六路交通灯的模拟 (8)2.2.2.4其它电路 (8)2.3 软件设计原理 (9)2.3.1软件流程图 (9)2.3.1.1主流程图 (9)2.3.1.2主要子程序流程图 (10)2.3.2软件源程序 (11)3 基于Proteus的仿真调试及排故 (11)3.1 Proteus的仿真软件的介绍 (11)3.2 主要调试过程 (11)3.2.1硬件测试 (12)3.2.2软件调试 (12)3.2.3连调 (12)3.3调试时出现的问题及解决方法 (12)4 结论 (14)致谢 (15)附录 (16)附录1 硬件连接图 (16)附录2 源程序 (17)附录3 共阴极LED数码管字段码表 (21)参考文献 (22)1 引言1.1 设计目的及意义交通是一个城市经济的命脉，它不但体现了一个城市的发展活力，也直接与老百姓的生活息息相关。
这是我初学单片机，并用Proreus软件自己绘制自己编写程序实现的一个交通红绿灯的系统。
这是硬件连接图和程序，以便今后复习。
左上右下中控制部分,上面一个开关按下时,南北方向绿灯,东西方向红灯黄灯闪烁3秒绿灯设置15秒,红灯设置18秒。
绿灯走完15秒后黄灯闪烁3秒变为红灯，红灯走完18秒后变成绿灯，以此循环。
源程序:COUNT EQU30H;T0中断计数SNLEDDATA EQU31H;存储南北数码管显示的数据SNCOLORFLAG EQU32H;=1时南北绿灯亮，=2时南北黄灯亮，=3时南北红灯亮SNLEDDATAINIT EQU33H;存储南北各颜色灯的初始时间EWLEDDATA EQU34H;存储东西数码管显示的数据EWCOLORFLAG EQU35H;=1时东西红灯亮，=2时东西绿灯亮，=3时东西黄灯亮EWLEDDATAINIT EQU36H;存储东西各颜色灯的初始时间org0000hlJMP MAINorg0003hljmp exint0ORG000BHlJMP INTT0org0013hljmp exint1org0100h;主函数**************************************MAIN:CALL INITSTART:MOV A,COUNTCJNE A,#200,NOT1S;没到1秒跳转MOV COUNT,#00;1秒时间到DEC SNLEDDATAMOV A,SNLEDDATAJNZ checkewleddataMOV SNLEDDATA,SNLEDDATAINITINC SNCOLORFLAGMOV A,SNCOLORFLAGCJNE A,#04,checkewleddataMOV SNCOLORFLAG,#01checkewleddata:DEC EWLEDDATAMOV A,EWLEDDATAJNZ timenotoverMOV EWLEDDATA,EWLEDDATAINITINC EWCOLORFLAGMOV A,EWCOLORFLAGCJNE A,#04,timenotoverMOV EWCOLORFLAG,#01TIMENOTOVER:NOT1S:call ewcolorcheckCALL snCOLORCHECKCALL DISPLAYJMP START;*********************************************;初始化函数***********************************INIT:MOV SP,#60HMOV TMOD,#01HMOV TH0,#0eCHMOV TL0,#078HMOV COUNT,#00HMOV SNLEDDATAINIT,#15MOV EWLEDDATAINIT,#18MOV SNLEDDATA,SNLEDDATAINITMOV EWLEDDATA,EWLEDDATAINITSETB TR0;开定时器0SETB ET0;允许定时器0中断setb ex0;允许外部0中断setb ex1;允许外部1中断setb it0;外部中断0下降沿触发setb it1;外部中断1下降沿触发SETB EA;开总中断MOV P2,#0feHMOV SNCOLORFLAG,#01RET;*****************************************;外部中断0*********************************** exint0:push accpush pswmov a,p0push accmov a,p1push accmov a,p2push accclr ex1clr p2.0clr p2.1clr p2.2clr p2.3setb p1.4clr p1.1clr p1.2setb p1.5clr p1.3clr p1.4jnb p3.2,$setb ex1pop accmov p2,apop accmov p1,apop accmov p0,apop pswpop acc;外部中断1*********************************** exint1:push accpush pswmov a,p0push accmov a,p1push accmov a,p2push accclr ex0clr p2.0clr p2.1clr p2.2clr p2.3setb p1.4setb p1.2clr p1.1clr p1.0setb p1.3clr p1.5clr p1.4jnb p3.3,$setb ex0pop accmov p2,apop accmov p1,apop accmov p0,apop pswpop acc;T0中断函数*******************************INTT0:PUSH ACCPUSH PSWMOV TH0,#0ecH;#0echMOV TL0,#078H;#078hMOV A,P2RL ACJNE A,#11101111B,NOT5MOV A,#0feH;p2.0=0,南北数码管十位亮，p2.1=0,南北数码管个位亮NOT5:MOV P2,A;p2.2=0,东西数码管十位亮，p2.3=0,东西数码管个位亮INC COUNTPOP PSWPOP ACCRETI;****************************************;南北红绿黄灯控制**************************snCOLORCHECK:PUSH ACCPUSH BPUSH PSWsngreen:MOV A,SNCOLORFLAGCJNE A,#01,snYELLOWMOV SNLEDDATAINIT,#03;设置南北黄灯闪烁时间CLR P1.2CLR P1.1SETB P1.0;南北绿灯亮JMP snCOLORCHECKOUTsnYELLOW:;MOV A,SNCOLORFLAGCJNE A,#02,snredMOV SNLEDDATAINIT,#18;设置南北红灯亮时间MOV A,COUNTDIV ABMOV A,BCJNE A,#00H,snNOTFLASHCPL P1.1;南北黄灯闪烁CLR P1.0CLR P1.2snNOTFLASH:JMP snCOLORCHECKOUTsnred:MOV SNLEDDATAINIT,#15;设置南北绿灯亮时间CLR P1.0CLR P1.1SETB P1.2;南北红灯亮snCOLORCHECKOUT:POP PSWPOP BPOP ACCRET;******************************************************;东西红绿黄灯控制**************************************ewCOLORCHECK:PUSH ACCPUSH BPUSH PSWewred:MOV A,ewCOLORFLAGCJNE A,#01,ewyellowMOV ewLEDDATAINIT,#15;设置东西绿灯亮时间CLR P1.3CLR P1.4SETB P1.5;东西红灯亮JMP ewCOLORCHECKOUT;MOV A,ewCOLORFLAGCJNE A,#03,ewgreenMOV ewLEDDATAINIT,#18;设置东西红灯亮时间MOV A,COUNTMOV B,#100DIV ABMOV A,BCJNE A,#00H,ewNOTFLASHCPL P1.4;东西黄灯闪烁CLR P1.3CLR P1.5ewNOTFLASH:JMP ewCOLORCHECKOUTewgreen:MOV ewLEDDATAINIT,#03;设置东西黄灯闪烁时间CLR P1.4CLR P1.5SETB P1.3;东西绿灯亮ewCOLORCHECKOUT:POP PSWPOP BPOP ACCRET;************************************************************;数码管显示**************************************************DISPLAY:PUSH ACCPUSH PSWPUSH BMOV A,SNLEDDATAMOV B,#10DIV ABMOV A,EWLEDDATAMOV B,#10DIV ABMOV R2,BMOV R3,AMOV DPTR,#TABLEMOV A,P2 DISPSNH:CJNE A,#0feH,DISPSNLMOV A,R1MOVC A,@A+DPTRMOV P0,AJMP DISPOUT DISPSNL:CJNE A,#0fdH,DISPEWHMOV A,R0MOVC A,@A+DPTRMOV P0,AJMP DISPOUT DISPEWH:CJNE A,#0fbH,DISPEWLMOV A,R3MOVC A,@A+DPTRMOV P0,AJMP DISPOUT DISPEWL:CJNE A,#0f7H,DISPOUTMOV A,R2MOVC A,@A+DPTRMOV P0,A DISPOUT:POP BRET;************************************************** TABLE:DB3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH;0123456789END。
十字路口交通灯控制系统设计本课题是基于数字电路关于交通灯控制电路的设计。
从课程设计的题目要求出发，设计了一个南北方向和东西方向十字路口的交通灯控制电路。
通灯控制电路采用74LS190可预置四位二进制双时钟可逆计数器实现计数功能，并通过一系列集成逻辑门电路芯片控制红绿灯的交替显示。
本交通灯控制电路系统是基于74LS190可预置四位二进制双时钟可逆计数器、74ls00二输入四与非门芯片、74ls04六反向器、74ls08二输入与门芯片、74ls32二输入或门芯片、74ls74双D锁存器、74ls47译码器等中小规模集成芯片，数码管显示器和绿黄红发光二极管指示灯所组成的电路，采用proteus软件进行电路仿真。
通过对各部分电路的分析设计，实现总体电路的功能。
由于不需要做实物才用了1HZ输出时钟脉冲信号（查了一些资料采用了555定时器）。
采用74LS190组成计数电路，通过一系列逻辑门电路实现红绿灯的交替显示。
按照课题的要求，用74LS190设计了倒计时电路，通过译码器连接数码管显示红绿灯的倒计时。
它的计时周期为24秒，南北及东西方向各车道通车12s。
本电路设计的优点是，用了尽量少的芯片实现了课题所要求的功能，既实现了红绿灯的指示，又以倒计时的方法对红绿灯的时间进行了显示。
一. 设计的基本内容1.1 设计题目十字路口交通灯控制设计1.2 设计任务1.2.1 设计任务及指标（1）要求南北方向车道和东西方向车道两条交叉道路上的车辆交替运行，各车道每次通行时间都设为12秒；（2）东西方向、南北方向车道都有红、黄、绿灯指示，且用显示器进行显示允许通行或禁止通行剩余时间（采用倒计时的方法）；（3）在允许通行剩余2秒时，绿灯转为黄灯，且要求黄灯闪烁，当黄灯转变为红灯时才能变换运行车道；（4）黄灯亮时，要求每秒闪亮一次；1.2.2 设计相关说明所设计的交通路口为一十字路口是一南北和东西车道车流没有明显差别的路口，且不涉及左右转弯及人行道红绿灯问题。
基于Proteus的智能交通灯的仿真设计智能交通灯是一种基于现代科技的交通管理设备，通过智能化的控制系统和传感器，能够根据交通流量和道路情况，自动调整交通信号灯的时间和模式，以提高交通效率和安全性。
Proteus是一种功能强大的电子设计自动化（EDA）软件，它可以用于电路仿真和PCB设计。
在智能交通灯的仿真设计中，Proteus可以帮助我们建立交通信号灯的电路模型，并模拟不同情况下的交通流量和信号控制策略。
首先，我们需要设计交通信号灯的电路模型。
在Proteus中，我们可以使用元件库中的数字逻辑元件和LED元件来构建交通信号灯的电路。
通过连接适当的电源和控制信号，我们可以模拟交通信号灯的工作状态。
接下来，我们可以使用Proteus的仿真功能来模拟不同情况下的交通流量和信号控制策略。
通过设置不同的输入信号和参数，我们可以观察交通信号灯在不同条件下的工作效果。
比如，我们可以模拟高峰时段和低峰时段的交通流量，观察交通信号灯的调整情况以及车辆通过的效率。
在仿真设计中，我们还可以使用Proteus的调试功能来分析交通信号灯的电路和控制逻辑。
通过设置断点和监视变量，我们可以观察电路中各个信号的变化情况，以及控制逻辑的执行过程。
这有助于我们发现潜在的问题并进行调整和改进。
除了仿真设计，Proteus还可以用于PCB设计和实际制造。
通过将电路设计转化为PCB布局，我们可以将交通信号灯的电路制作成实际的电子板，并安装在实际的交通信号灯中进行测试和调试。
总之，基于Proteus的智能交通灯的仿真设计可以帮助我们模拟不同情况下的交通流量和信号控制策略，并分析交通信号灯的电路和控制逻辑。
这有助于我们优化交通信号灯的设计，提高交通效率和安全性。
同时，Proteus还可以用于PCB设计和实际制造，使我们的设计能够实际应用于交通管理中。

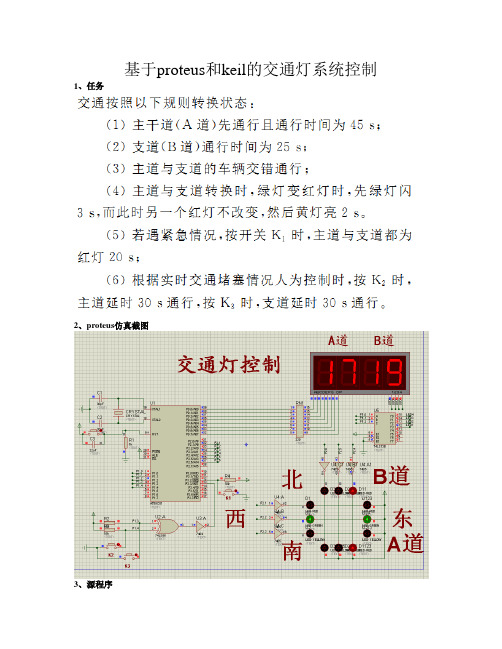

52单片机简易交通灯proteus仿真设计原理交通灯作为日常生活中必不可少的交通标志，它的设计是单片机初学者必不可少要接受的一项课题，下面简单介绍用proteus仿真一个由52单片机控制的简易交通灯。
本设计主要要求以下几个方面：一是根据系统控制要求设计硬件电路,这里是用PROTEUS软件来完成；二是根据硬件电路编写相应的程序流程图然后编写相关程序,这里程序的编制主要是用KeilC51软件来完成；三是在KEIL上用已经编好的程序生成.hex文件载入到PROTEUS中，实现PROTEUS与KEIL的联调，完成调试和仿真，观察调试结果是否满足设计要求，。
一：设计方案及重点：首先南北方向红灯、东西方向绿灯亮，南北方向红灯35秒、东西方向绿灯35秒，相应的数码管显示对应的数字并读秒，同时南北方向红色的交通灯和东西方向的绿色交通灯接通点亮显示，当东西方向的绿灯时间到，则东西方向的绿灯转为黄灯，同时数码管显示黄灯的时间3秒，东西方向的黄色二极管接通点亮，此时南北方向的红灯不变。
南北方向的红灯和东西方向的黄灯时间同时到，此时南北方向的红灯跳转为绿灯，时间同北方向的绿灯时间到，南北绿灯跳转为黄灯，东西方向的红灯不变，当南北方向的黄灯和东西方向的红灯时间到，南北方向的黄灯跳转为红灯，东西方向的红灯跳转为绿灯。
设计重点：1．数码显示管的计时2．数码管控制交通灯的转换3．锁存器与位选器端口的选择4．电路连接与程序编写二：仿真器件的介绍:1.单片机芯片：AT89C52, AT89C52是一个低电压，高性能CMOS 8位单片机， AT89C52单片机在电子行业中有着广泛的应用。
2.数码管：7SEG-MPX2-CC,这是一个两位数共阴极的数码管, 1就是左边数码管的阴极2就是右边数码管的阴极,a,b,c,d,e,f,g,就是数码管的段码,dp就是数码管的小数点3.锁存器与位选器：74HC573，具体作用：74HC573锁存器在数码管显示时作用的确是为了节省IO口，单片机P0口先发送abcdefghp段选信号，这时使用一个74HC573将段选信号保存住，单片机P0口再发送位选信号，此时单片机P0口信号不影响被锁存住的段选信号。
