电度表工作原理

电度表的工作原理
电度表是一种用于测量电能消耗的仪表，它的工作原理是通过测量电流和电压的变化来计算电能的使用量。

电度表的工作原理可以分为两个方面：电流测量和电压测量。

电度表通过电流测量来计算电能的使用量。

电流是电荷在单位时间内通过导体的数量，通常用安培(A)来表示。

电流测量的原理是利用电流产生的磁场对感应线圈产生的电动势进行测量。

电度表中的感应线圈是由细导线绕成的线圈，当电流通过线圈时，产生的磁场会使线圈中的自感电动势发生变化。

通过测量线圈中的电动势变化，就可以得到通过线圈的电流大小。

电度表通常会有多个量程，可以根据需要选择适当的量程来测量不同范围的电流。

电度表通过电压测量来计算电能的使用量。

电压是电势差的单位，通常用伏特(V)表示，它表示单位电荷在电场中受到的力。

电压测量的原理是利用电压对电阻产生的电流进行测量。

电度表中的电阻是由导电材料制成的，当电压施加在电阻上时，会产生经过电阻的电流。

通过测量电阻两端的电压以及电阻的阻值，就可以计算出通过电阻的电流大小。

电度表通常会有多个量程，可以根据需要选择适当的量程来测量不同范围的电压。

电度表的工作原理是通过测量电流和电压的变化来计算电能的使用量。

通过电流测量和电压测量，电度表可以准确地测量电能的消耗。

电度表在工业生产和居民用电中起着重要的作用，它不仅可以帮助我们了解电能的使用情况，还可以帮助我们控制和管理电能的消耗。

在电力管理和节能减排方面，电度表的工作原理是非常重要的基础。

通过合理使用电度表，我们可以更好地管理和利用电能资源，实现可持续发展的目标。

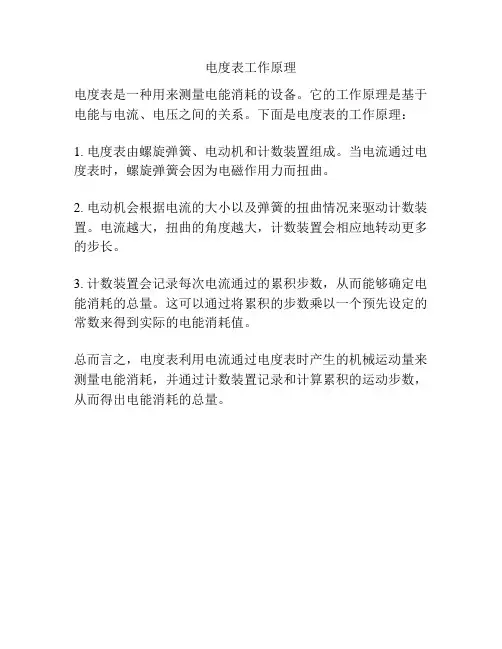

电度表工作原理
电度表是一种用来测量电能消耗的设备。

它的工作原理是基于电能与电流、电压之间的关系。

下面是电度表的工作原理：
1. 电度表由螺旋弹簧、电动机和计数装置组成。

当电流通过电度表时，螺旋弹簧会因为电磁作用力而扭曲。

2. 电动机会根据电流的大小以及弹簧的扭曲情况来驱动计数装置。

电流越大，扭曲的角度越大，计数装置会相应地转动更多的步长。

3. 计数装置会记录每次电流通过的累积步数，从而能够确定电能消耗的总量。

这可以通过将累积的步数乘以一个预先设定的常数来得到实际的电能消耗值。

总而言之，电度表利用电流通过电度表时产生的机械运动量来测量电能消耗，并通过计数装置记录和计算累积的运动步数，从而得出电能消耗的总量。

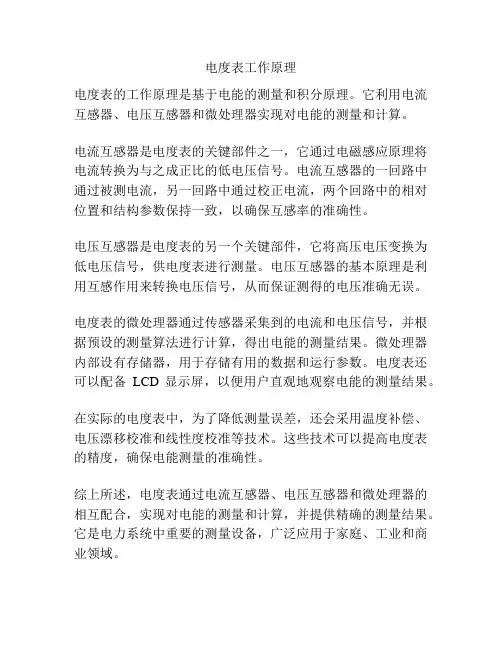

电度表工作原理
电度表的工作原理是基于电能的测量和积分原理。

它利用电流互感器、电压互感器和微处理器实现对电能的测量和计算。

电流互感器是电度表的关键部件之一，它通过电磁感应原理将电流转换为与之成正比的低电压信号。

电流互感器的一回路中通过被测电流，另一回路中通过校正电流，两个回路中的相对位置和结构参数保持一致，以确保互感率的准确性。

电压互感器是电度表的另一个关键部件，它将高压电压变换为低电压信号，供电度表进行测量。

电压互感器的基本原理是利用互感作用来转换电压信号，从而保证测得的电压准确无误。

电度表的微处理器通过传感器采集到的电流和电压信号，并根据预设的测量算法进行计算，得出电能的测量结果。

微处理器内部设有存储器，用于存储有用的数据和运行参数。

电度表还可以配备LCD显示屏，以便用户直观地观察电能的测量结果。

在实际的电度表中，为了降低测量误差，还会采用温度补偿、电压漂移校准和线性度校准等技术。

这些技术可以提高电度表的精度，确保电能测量的准确性。

综上所述，电度表通过电流互感器、电压互感器和微处理器的相互配合，实现对电能的测量和计算，并提供精确的测量结果。

它是电力系统中重要的测量设备，广泛应用于家庭、工业和商业领域。

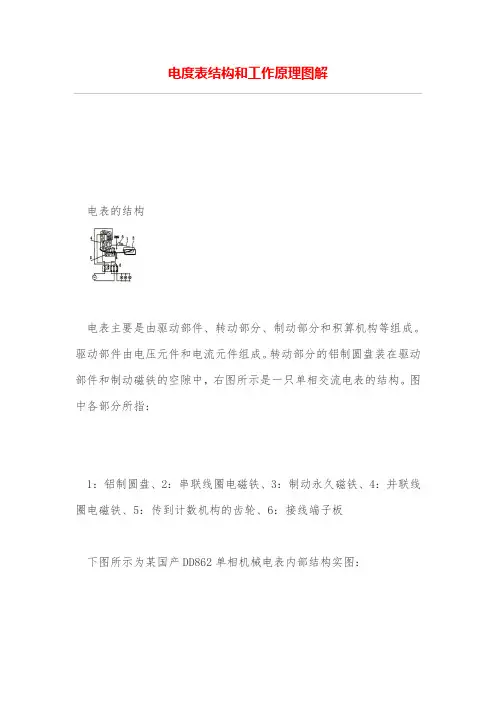

电度表结构和工作原理图解
电表的结构
电表主要是由驱动部件、转动部分、制动部分和积算机构等组成。

驱动部件由电压元件和电流元件组成。

转动部分的铝制圆盘装在驱动部件和制动磁铁的空隙中，右图所示是一只单相交流电表的结构。

图中各部分所指：
1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板
下图所示为某国产DD862单相机械电表内部结构实图：
电表的工作原理
工作原理是：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。

由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。

制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀。

由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。

铝盘的转动经过蜗杆传动计数器，计数器就自动累计线路中实际所消耗的电能。

单相电表用于测量单相线路的电能。

如测量三相四线制线路的电能，必须采用三元件三相电度表；测量三相三线制线路的电能，通常
采用二元件三相电度表。

无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

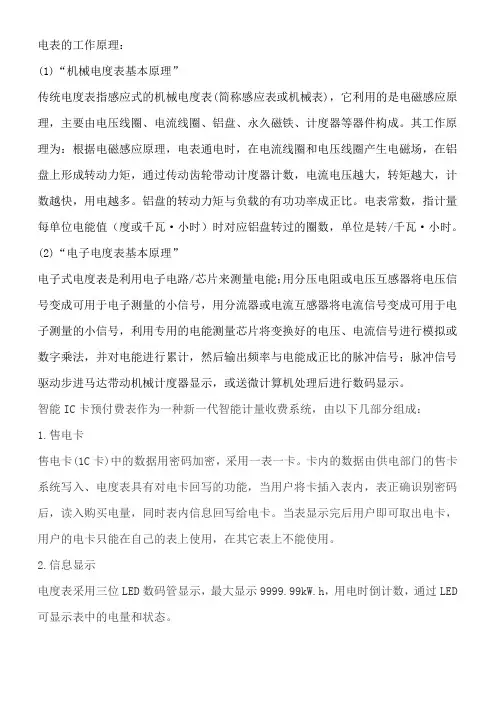

电表的工作原理：(1)“机械电度表基本原理”传统电度表指感应式的机械电度表(简称感应表或机械表)，它利用的是电磁感应原理，主要由电压线圈、电流线圈、铝盘、永久磁铁、计度器等器件构成。

其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电表常数，指计量每单位电能值（度或千瓦·小时）时对应铝盘转过的圈数，单位是转/千瓦·小时。

(2)“电子电度表基本原理”电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

智能IC卡预付费表作为一种新一代智能计量收费系统，由以下几部分组成：1.售电卡售电卡(1C卡)中的数据用密码加密，采用一表一卡。

卡内的数据由供电部门的售卡系统写入、电度表具有对电卡回写的功能，当用户将卡插入表内，表正确识别密码后，读入购买电量，同时表内信息回写给电卡。

当表显示完后用户即可取出电卡，用户的电卡只能在自己的表上使用，在其它表上不能使用。

2.信息显示电度表采用三位LED数码管显示，最大显示9999.99kW.h，用电时倒计数，通过LED 可显示表中的电量和状态。

贝林电子产品均采用LCD液晶显示，最大显示9999.99kW.h，用电时倒计数，通过LCD可显示表中的电量和状态。

2．剩余电量显示剩余电度数指表还可以使用的电度数，每用去一度电，剩余电度数减一，每次购电后：表内剩余电度数=当前剩余电度数+本次所购电度数。

当最后一次读卡与表中剩余电量之和，电表显示FULL，表示电量溢出，并且此次读卡无效，电卡内存储电量值不变。

电度表接线及工作原理咱先来说说电度表这玩意儿啊。

您想想，咱们家里每个月用了多少电，不都是靠这电度表给咱算出来的嘛。

电度表就像是一个超级认真负责的“电管家”，一分一毫都算得清清楚楚。

电度表的接线其实挺有讲究的。

我记得有一次，我去一个朋友家帮忙查看电路问题。

他家新装修，结果电度表的接线好像出了点岔子，电费那叫一个不正常，高得吓人。

我到了他家，打开电表箱一看，好家伙，那接线乱得就像一团解不开的毛线。

我就一点点地捋，先找到进线和出线，进线一般是从外面的电网接进来的，这就像是给电度表“送粮食”的路；出线呢，则是把电送到家里各个电器的“通道”。

咱就拿常见的单相电度表来说吧，它一般有四个接线端子，分别是火线进线、火线出线、零线进线和零线出线。

接线的时候可千万不能马虎，火线进线得接对，不然电度表可能就“晕头转向”，算不准啦。

还有那零线，也得老老实实接在该接的地方。

再来说说电度表的工作原理。

这电度表啊，就像是一个勤劳的记数员。

它主要是通过测量电流和电压来计算用电量的。

电流流过电度表内部的电流线圈，电压则加在电压线圈上，然后通过一系列复杂但又巧妙的电路和机械装置，把用电量给记录下来。

比如说，当您打开一盏灯，电流就开始流动啦，电度表里面的小装置就开始工作，就像一个小齿轮一样，不停地转动，记录下您用电的点点滴滴。

我还记得那次帮朋友弄好电度表接线之后，他特别感激我。

我跟他说：“这电度表接线可得弄好了，不然多花冤枉钱不说，还影响正常用电呢。

”他连连点头，说以后一定注意。

总之啊，电度表接线虽然看起来有点复杂，但只要咱们认真细心，按照正确的方法来，就不会出问题。

而了解它的工作原理，也能让咱们对用电这件事儿更明白、更有数。

所以啊，大家可得好好关注这电度表，让它为咱们准确地服务，不多算一分，也不少算一毫，这样咱们用电才能用得明明白白、踏踏实实！。

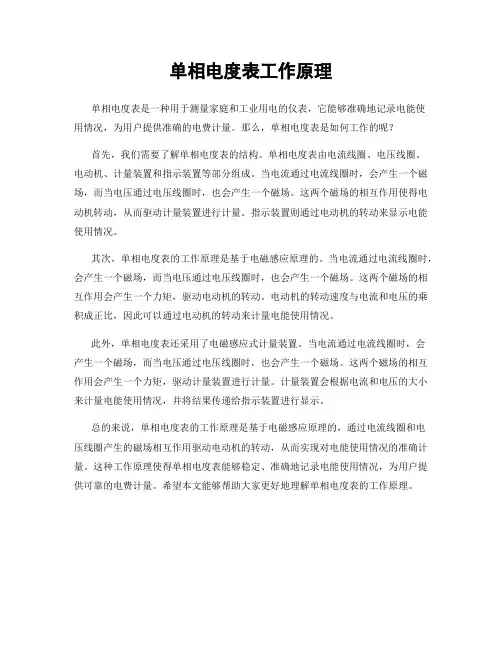

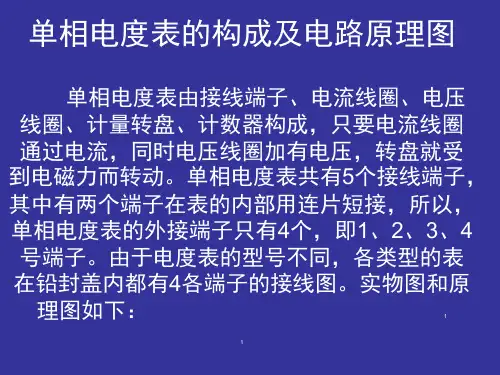

单相电度表工作原理
单相电度表是一种用于测量家庭和工业用电的仪表，它能够准确地记录电能使
用情况，为用户提供准确的电费计量。

那么，单相电度表是如何工作的呢？
首先，我们需要了解单相电度表的结构。

单相电度表由电流线圈、电压线圈、
电动机、计量装置和指示装置等部分组成。

当电流通过电流线圈时，会产生一个磁场，而当电压通过电压线圈时，也会产生一个磁场。

这两个磁场的相互作用使得电动机转动，从而驱动计量装置进行计量。

指示装置则通过电动机的转动来显示电能使用情况。

其次，单相电度表的工作原理是基于电磁感应原理的。

当电流通过电流线圈时，会产生一个磁场，而当电压通过电压线圈时，也会产生一个磁场。

这两个磁场的相互作用会产生一个力矩，驱动电动机的转动。

电动机的转动速度与电流和电压的乘积成正比，因此可以通过电动机的转动来计量电能使用情况。

此外，单相电度表还采用了电磁感应式计量装置。

当电流通过电流线圈时，会
产生一个磁场，而当电压通过电压线圈时，也会产生一个磁场。

这两个磁场的相互作用会产生一个力矩，驱动计量装置进行计量。

计量装置会根据电流和电压的大小来计量电能使用情况，并将结果传递给指示装置进行显示。

总的来说，单相电度表的工作原理是基于电磁感应原理的，通过电流线圈和电
压线圈产生的磁场相互作用驱动电动机的转动，从而实现对电能使用情况的准确计量。

这种工作原理使得单相电度表能够稳定、准确地记录电能使用情况，为用户提供可靠的电费计量。

希望本文能够帮助大家更好地理解单相电度表的工作原理。

电表的工作原理：(1)“机械电度表基本原理”传统电度表指感应式的机械电度表(简称感应表或机械表)，它利用的是电磁感应原理，主要由电压线圈、电流线圈、铝盘、永久磁铁、计度器等器件构成。

其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电表常数，指计量每单位电能值（度或千瓦·小时）时对应铝盘转过的圈数，单位是转/千瓦·小时。

(2)“电子电度表基本原理”电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

智能IC卡预付费表作为一种新一代智能计量收费系统，由以下几部分组成：1.售电卡售电卡(1C卡)中的数据用密码加密，采用一表一卡。

卡内的数据由供电部门的售卡系统写入、电度表具有对电卡回写的功能，当用户将卡插入表内，表正确识别密码后，读入购买电量，同时表内信息回写给电卡。

当表显示完后用户即可取出电卡，用户的电卡只能在自己的表上使用，在其它表上不能使用。

2.信息显示电度表采用三位LED数码管显示，最大显示9999.99kW.h，用电时倒计数，通过LED 可显示表中的电量和状态。

贝林电子产品均采用LCD液晶显示，最大显示9999.99kW.h，用电时倒计数，通过LCD可显示表中的电量和状态。

2．剩余电量显示剩余电度数指表还可以使用的电度数，每用去一度电，剩余电度数减一，每次购电后：表内剩余电度数=当前剩余电度数+本次所购电度数。

当最后一次读卡与表中剩余电量之和，电表显示FULL，表示电量溢出，并且此次读卡无效，电卡内存储电量值不变。

电能表的基本结构与原理电能表，也称为电度表，是用来测量电能消耗的仪器。

它在我们的日常生活中起着至关重要的作用，用来计量家庭、工业和商业用电。

本文将详细解释电能表的基本结构与原理，让你对它有一个全面的了解。

1. 电能表的基本结构电能表一般由以下几个基本部分组成：1.1 表壳表壳是电能表的外壳，通常由耐热、绝缘性能好的材料制成，如塑料或玻璃纤维增强塑料。

表壳的作用是保护内部的元件免受外界的影响。

1.2 电机电能表中的电机是其核心部件，负责驱动计量转盘运转。

电机一般由一定数量的定子线圈和转子组成，通过电流作用产生旋转磁场，驱动计量转盘转动。

1.3 计量转盘计量转盘是电能表中用于计量用电量的部分，它通常由铝合金制成。

当电流通过电能表时，电机驱动计量转盘转动，转动的角度与电能的消耗量成正比。

计量转盘上通常标有刻度，用于读取用电量。

1.4 电流线圈电流线圈是电能表中用于测量电流的部分，它一般由一定数量的线圈组成。

当电流通过电能表时，通过电流线圈产生的磁场会对计量转盘上的铝片产生力矩，从而驱动计量转盘转动。

1.5 电压线圈电压线圈是电能表中用于测量电压的部分，它一般由一定数量的线圈组成。

当电压通过电能表时，电压线圈产生的磁场与电流线圈产生的磁场相互作用，从而驱动计量转盘转动。

1.6 电磁铁电磁铁是电能表中的辅助部分，它一般由线圈和铁芯组成。

当电能表中的电流过大时，电磁铁会吸引铁芯，通过机械传动装置断开电源，以保护电能表的安全运行。

2. 电能表的基本原理电能表的基本原理是基于电磁感应和机械传动的原理。

2.1 电磁感应电能表利用电磁感应的原理测量电流和电压。

当电流通过电流线圈时，产生的磁场作用在计量转盘上的铝片上，产生力矩使其转动。

当电压通过电压线圈时，产生的磁场与电流线圈产生的磁场相互作用，同样会使计量转盘转动。

2.2 机械传动电能表中的电机通过机械传动将旋转运动转换成线性运动，并通过齿轮传递给计量转盘。

这种机械传动的方式可以使计量转盘按照一定比例与电流和电压的变化相对应地转动。

三相四线有功电度表一、引言三相四线有功电度表是一种用于测量三相电功率、电能并进行计量的仪表。

它广泛应用于工业和商业领域，对于正常运行和管理电力系统非常重要。

本文将介绍三相四线有功电度表的基本原理、结构组成、工作原理以及在电力系统中的应用。

二、基本原理三相四线有功电度表是根据三相交流电的特点设计制造的，其测量原理基于电流互感器、电压互感器和测量电路的结合。

通过与电网相连，电度表可以测量电流、电压和功率因数等参数，并计算出有功电能的消耗。

三、结构组成三相四线有功电度表主要由电流互感器、电压互感器、测量电路、显示屏和计算单元等组成。

电流互感器用于测量电流，电压互感器用于测量电压，测量电路用于处理电流和电压信号，显示屏用于显示测量结果，计算单元用于进行功率和能量计算。

四、工作原理1. 采集电流信号三相四线有功电度表通过电流互感器将电网中的三相电流转化为低电流信号，然后通过测量电路进行放大和滤波处理。

2. 采集电压信号电压互感器将电网中的三相电压转化为低电压信号，通过测量电路进行放大和滤波处理。

3. 算术处理三相四线有功电度表通过电流和电压信号，利用测量电路进行相应的算术处理，得出电流、电压、功率因数等参数的值。

4. 功率和能量计算利用测量电路得到的电流、电压、功率因数等参数的值，可以进行功率和能量的计算。

5. 显示结果计算单元将计算得到的结果传送到显示屏上，以便用户查看和记录。

五、应用领域三相四线有功电度表广泛应用于各种电力系统中，从大型工业企业到商业建筑和住宅区。

其主要应用包括：1. 电力系统监控和管理三相四线有功电度表可以实时监测和记录电力系统的用电情况，提供准确的数据，为电力系统的管理和优化提供支持。

2. 电能计量电力系统通过三相四线有功电度表进行电能计量，以实现合理分配和结算电力资源。

3. 节能管理通过对三相四线有功电度表的数据分析，可以了解电力系统中的能源消耗情况，为节能管理和优化提供依据。

4. 故障诊断三相四线有功电度表可以监测电力系统中的异常情况并发出警报，帮助及时发现和解决问题。

单相电度表工作原理
单相电度表是一种用来测量电能消耗的仪表，它基于电能的工作原理进行测量。

下面是单相电度表的工作原理：
1. 电流测量：单相电度表通过将电流通入测量电路来测量负载上的电流。

电流通过一个元件，通常是一个可调电阻，通过电阻上的电压降进行测量。

这个电压是与负载上的电流成正比的。

2. 电压测量：单相电度表通过将测量电路连接到负载上，来测量负载上的电压。

测量电路通常由一个电阻组成，这个电阻分压产生与负载电压成比例的电压。

3. 电能计算：电度表通过上述电流和电压测量来计算电能的消耗。

根据欧姆定律，电压乘以电流等于功率。

而电能是功率乘以时间的积分。

电度表会积分功率以计算出电能。

4. 计量显示：单相电度表还包含一个计量显示部分，用来显示测量出来的电能消耗。

计量显示部分通常有一个机械指针或者数字显示屏。

机械指针会根据积累的电度偏转相应的角度，从而指示出实际消耗的电能数值。

综上所述，单相电度表通过测量负载上的电流和电压，进而计算和显示电能的消耗。

它通过欧姆定律和功率积分原理实现测量和计算。

电度表的结构与工作原理电度表，这可是个在咱日常生活里默默发挥大作用的小玩意儿呢。

咱先来说说它的结构吧。

电度表啊，就像一个小小的房子，里面住着好多重要的“小居民”。

它有一个外壳，这个外壳就像是房子的墙壁，把里面的东西保护得好好的。

外壳一般都是那种硬邦邦的塑料或者金属材质的，很结实，就像一个坚强的小卫士，防止里面的零件受到外界的破坏。

再往里面看，就会发现有一个计量机构。

这计量机构可是电度表的核心部分，就像房子里的大厨，专门负责处理电量这个“食材”。

这个计量机构里面有一个转盘，这个转盘可有趣啦，它就像一个勤劳的小风车，只要有电流通过，它就会慢悠悠地转动起来。

你可以想象一下，电流就像是一阵微风，轻轻一吹，转盘这个小风车就开始工作啦。

转盘的周围呢，还有一些刻度，就像是给小风车划的跑道一样，通过转盘转动的圈数，就能知道用了多少电啦。

除了计量机构，电度表还有一个电压线圈和一个电流线圈。

这两个线圈就像是两个好伙伴，一起合作来测量电量。

电压线圈就像一个温柔的小姐姐，它负责感受电压的大小；电流线圈呢，就像一个强壮的小哥哥，它来感受电流的大小。

它们两个相互配合，把电压和电流的信息传递给计量机构，这样就能准确地算出用电量了。

那电度表是怎么工作的呢？这就像是一场小小的魔术表演呢。

当咱们家里的电器开始工作的时候，电流就从电度表的电流线圈里流过去，就像一群小蚂蚁排着队往前走。

同时呢，电压也加在了电压线圈上。

这时候，就像给计量机构这个小厨师下达了开始做菜的指令一样。

电流和电压的共同作用下，转盘就开始转动啦。

转得越快呢，就说明咱们家里用电用得越猛。

比如说，你开着空调、电视，还同时用着电热水器，这时候转盘就会转得飞快，就像一个兴奋的小陀螺。

而如果只是开着一盏小台灯，转盘就会慢悠悠地转，就像一个散步的小老头。

电度表真的是很神奇呢。

它就这么静静地待在角落里，却把咱们家里用电的情况记得清清楚楚。

每个月供电局的叔叔阿姨们来查电表的时候，就靠着它记录的数据来知道咱们用了多少电，然后计算出该交多少电费。

数字式电度表工作原理
数字式电度表是一种能够测量电能的仪表。

其工作原理主要涉及以下几个方面：
1. 电能积分：电度表通过电流传感器和电压传感器获取电流和电压信号，并通过积分运算计算出通过电路的总电能。

电流传感器一般采用电流互感器或霍尔传感器，电压传感器一般采用电压互感器。

2. 采样与数字处理：电度表中内置的Analog-to-Digital Converter（A/D转换器）将模拟电流和电压信号转换为数字信号，并对信号进行采样和调整。

经过数字处理，将获得的数据进行单位转换、校正和滤波等操作，确保测量结果的准确性。

3. 显示与计算：经过上述处理后，电度表内部的计算单元将获得的电能值进行计算，并将结果显示在数码显示器上。

显示结果可以是实时功率、总电能、电流、电压等。

4. 计量标准：数字式电度表具有一定的计量精度和准确性，其计量标准一般符合国家和国际相关标准，包括电能计量器具一般技术要求、电能表准确度等标准。

总而言之，数字式电度表通过传感器获取电流和电压信号，并经过采样、数字处理和计算等步骤，最终得出电路的总电能值，并将结果以数字形式显示出来。

这种电度表具有计量精度高、显示准确、操作方便等特点，被广泛应用于电力系统和工业领域。

双向电度表工作原理
双向电度表是一种用来测量正向和反向电能的仪器。

其工作原理基于法拉第定律和电磁感应原理。

当电流通过双向电度表时，电流信号被传递给电流传感器，该传感器通常采用霍尔效应或薄膜传感器。

该传感器将电流信号转换为与电流成正比的电压信号。

然后，电压信号进入电压传感器，该传感器通常采用互感原理。

传感器中的绕组感应到电压信号，将其转换为与电压成正比的电流信号。

正向和反向电度量通过在双向电度表中的两个电路中使用两个传感器进行测量。

这样，无论电流的方向是正向还是反向，双向电度表都能正确地测量电能的消耗或生成。

通过将正向电度量和反向电度量组合起来，双向电度表可以准确地测量电能的总量，并且可以将其显示为顺时针和逆时针方向的电度量。

总的来说，双向电度表的工作原理基于电流传感器和电压传感器的转换效应，通过测量正向和反向电度量的总和来准确测量电能的消耗或生成。
