太阳能路灯参数一览表.pdf

太阳能路灯技术参数压保护等。

同时，该控制器还具有升压功能，可将太阳能电池板输出的低电压升至适合充电的电压。

控制器外壳采用防水、防潮、防腐、保温隔热、通气等功能，防护等级为IP67.为了满足路灯的照明需求，太阳能路灯采用LED光源。

LED光源采用进口光源芯片，封装方式为单颗大功率芯片，驱动电流为350mA。

LED灯具的发光效率达到110Lm/W，寿命超过小时，光衰不大于30%。

色温为5500K-6500K，色指数Ra＞70.灯具防护等级为IP65，电器绝缘等级为CLASS I。

灯具外壳采用高压压铸铝，具有良好的散热性能。

太阳能电池组件采用单晶硅太阳能电池板，效率达到17%以上。

采用低铁、绒面钢化玻璃增加阳光辐射量，使用抗老化的EVA树脂和耐候性优良的TPT复合膜层压而成。

使用寿命超过25年，衰减率不超过20%。

阳极氧化铝边框具有抗风、防雹、防腐等性能。

输出采用密封防水、高可靠性的多功能接线盒，可适应各种复杂恶劣气候条件下的使用。

太阳能路灯采用240Ah（120AH*2）的胶体蓄电池，使用温度范围为-20℃至55℃，低温性能好，高温特性稳定。

蓄电池使用寿命达到5年以上，循环使用寿命长，达到2000-3000次以上充放次。

电解质采用先进的气相二氧化硅，隔板采用先进的PVC-SiO2胶体电池专用隔板。

胶体蓄电池具有防水、防潮、防腐、保温隔热、通气等功能。

太阳能充放电控制器采用单片机实现对蓄电池的保护，具备过充保护、过放保护、光控、时控、防反接、充电涓流保护、欠压保护等基本功能。

控制器外壳采用防水、防潮、防腐、保温隔热、通气等功能，防护等级为IP67.1.灯杆采用海螺臂灯杆，下口径220mm，上口径80mm。

杆采用符合GB/T-92标准的热镀锌内外表面防腐处理，镀锌表面应光滑美观，镀锌厚度为85μm。

杆壁厚为4.75mm，灯杆法兰盘厚度为20mm，法兰盘安装孔对角尺寸为450mm，采用M22螺丝固定。

焊缝表面无裂纹、气孔、咬边、未焊满缺陷。

led路灯和太阳能路灯主要参数LED路灯主要技术指标:LED路灯输入电压:100-240V，50/60HZLED路灯LED结温:,63?LED路灯工作环境温度:一20?,+50?LED路灯功率因数 ,0.95;防护等级:灯具IP65;电器IP67;电流:0.48A; LED光源:,100lm/W;灯具效率,88%;色温:5500,6000K;相对湿度:10%-90%LED路灯显色性:Ra,75,;总谐波失真:,15,;抗风速:42M/S;配光曲线:蝙蝠翼形:灯具寿命:,50000hLED路灯 LED路灯灯头扬州市邗江国恺景观照明器材厂产品特点:1.LED路灯采用进口LED芯片，无紫外和红外线，光效更高、更稳定;2.LED路灯.采用专利技术的模组化设计，模组照射角度可调节，确保满足各种路面的不同照明要求;3. LED路灯各模组为独立的散热器，无热导效应，便于维护;4. LED路灯采用高导热性LED封装专利技术有效降低灯具热阻，芯片结温控制在63度以下，确保灯具芯片寿命达50000小时以上;5LED路灯.应用史福特三腔体散热专利技术，不仅使得光源腔温度有效散发，电器的温度也能有效散发。

6LED路灯.专利技术的防紫外线整体透镜使得灯具光效更高;7. LED路灯灯具外型经专业美学设计，简洁、大方、时尚。

太阳能路灯主要技术指标:(1)太阳能路灯的太阳能电池板:单晶或多晶硅、15-200wp; (2)太阳能路灯控制器:太阳能路灯专用智能控制器;(3)太阳能路灯蓄电池:DC12V、24V，铅酸蓄电池或者是胶体蓄电池，免维护。

(4)太阳能路灯光源类型:大功率LED一体灯头;(5)太阳能路灯光源功率:5-100W;(6)太阳能路灯灯杆材质:钢质结构、热镀锌喷塑处理;(7)太阳能路灯高度:2-8m;(8)太阳能路灯工作时间:8,12小时，3-4个阴雨天(不同日照数时地区有差异);(9)太阳能路灯工作温度:-35?,65?;以上资料由扬州市邗江国恺景观照明器材厂提供名句赏析～～～～～不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

100w太阳能路灯参数【原创版】目录一、太阳能路灯的概述二、100W 太阳能路灯的主要参数1.太阳能电池板的瓦数和转化率2.灯具的功率、光通量、照度、亮度、光源功耗、色温、显色指数、配光曲线、寿命和光衰3.蓄电池的容量和类型4.灯杆的高度和材质5.控制器的类型6.使用温度和照明时间正文一、太阳能路灯的概述太阳能路灯是一种利用太阳能发电的照明设备，它主要由太阳能电池板、灯具、蓄电池、灯杆和控制器等组成。

太阳能路灯具有节能、环保、安全、经济等优点，被广泛应用于道路、公园、广场等公共场所的照明。

二、100W 太阳能路灯的主要参数1.太阳能电池板的瓦数和转化率太阳能电池板的瓦数决定了太阳能路灯的功率，一般来说，瓦数越大，亮度越高。

而转化率则是指太阳能电池板将太阳能转化为电能的效率，转化率越高，所需的太阳能电池板面积就越小，节省了成本和空间。

2.灯具的功率、光通量、照度、亮度、光源功耗、色温、显色指数、配光曲线、寿命和光衰灯具的功率决定了照明的亮度，光通量和照度是衡量照明效果的参数，它们之间的关系是：照度=光通量/地面面积。

亮度则是指光源的明亮程度，光源功耗是指光源的能耗，色温是光源的颜色温度，显色指数是光源对物体颜色的还原程度，配光曲线是描述光源照射范围和亮度分布的曲线，寿命是指光源的使用寿命，光衰是指光源在使用过程中的亮度降低。

3.蓄电池的容量和类型蓄电池的容量决定了太阳能路灯的续航能力，容量越大，续航能力越强。

蓄电池的类型包括铅酸蓄电池、胶体蓄电池等，不同类型的蓄电池具有不同的性能和寿命。

4.灯杆的高度和材质灯杆的高度决定了照明范围，高度越高，照明范围越广。

灯杆的材质主要包括钢铁和铝合金，钢铁灯杆具有强度高、耐腐蚀性强等优点，但重量较大，安装不便；铝合金灯杆则具有重量轻、安装方便等优点，但强度和耐腐蚀性相对较差。

5.控制器的类型控制器的类型主要包括光控控制器、时控控制器和智能控制器等。

光控控制器根据光照强度自动控制灯的开关；时控控制器根据时间自动控制灯的开关；智能控制器则具有光控、时控、远程控制等多种功能，可以实现智能化管理。

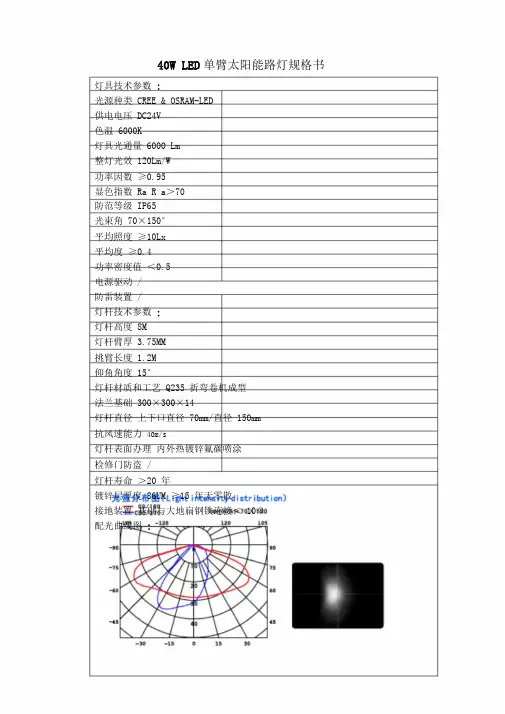

40W LED单臂太阳能路灯规格书灯具技术参数:光源种类 CREE & OSRAM-LED供电电压 DC24V色温 6000K灯具光通量 6000 Lm整灯光效 120Lm/W功率因数≥0.95显色指数 Ra R a＞70防范等级 IP65光束角 70×150°平均照度≥10Lx平均度≥0.4功率密度值＜0.5电源驱动 /防雷装置 /灯杆技术参数:灯杆高度 8M灯杆臂厚 3.75MM挑臂长度 1.2M仰角角度 15°灯杆材质和工艺 Q235 折弯卷机成型法兰基础 300×300×14灯杆直径上下口直径 70mm/直径 150mm抗风速能力40m/s灯杆表面办理内外热镀锌氟碳喷涂检修门防盗 /灯杆寿命＞20 年镀锌层厚度 86UM ≥15 年无零散接地装置基础与大地扁钢铁连接＜ 10Ω配光曲线图:1.太阳能电池组件参数功率（W） 120规格（mm ） 1200 ×670 ×35 工作电压(V) 17.5数量 1工作电流(A) 6.67A开路电压(V) 21.6短路电流(A) 7.27钢化玻璃厚度（ mm ） 3.2钢化玻璃透光率＞93%边框资料铝边框表面办理阳极氧化接线盒防范等级 IP65太阳能电池片效率 16.2%组件变换效率 18.4%2.锂蓄电池规格参数额定电压（ V） 12容量（Ah） 120数量 1内阻(m Ω) 3.86短路电流(A) 2980自放电≤2%/ 月(25 ℃)端子种类 GFM-24使用温度与寿命的关系曲线不同样放电深度与循环寿命的关系曲线放电容量与温度的关系曲线15.6V15.0V均衡充电电压充电电压与环境温度（电池14.4V表面温度）曲线14.10V13.8V13.83V13.50V13.2V13.23V浮充充电电压12.6V-20 °C -10 °C 0°C 10°C 20°C 30°C 40°C 45°C50°CCharge voltage Vs ambient temperature curve100）% （量容余剩80600°C10° C20° C 40自放电与温度的关系曲线40°C 30° C200 3 6 9 12 15 18 21 24存放时间（月）自放电特点曲线3. 太阳能充放电控制器参数系统电压 12V/24V Auto额定负载电流 10A额定充电电流 10A光伏系统最大输入功率 130W/12V; 260W/24V空载耗费 <10mA太阳能输入电压 < 75V / 150V变换效率≤97%MPPT 追踪效率＞99.92%超压保护 16.5V ；×2/24V充电限值电压 15.5V ；×2/24V均衡充电电压 15.2V ；×2/24V （25℃）均衡充电间隔 30 天提升充电电压 14.4V ；×2/24V （25℃）浮充电压 13.8V ；×2/24V （25℃）过放返回电压 12.5V ；×2/24V过放电压 11.0V ；×2/24V提升充电时间 2 小时均衡充电时间 1 小时温度补偿 -4.0mv/ ℃/2V ；超温保护 80℃光控开电压 5V光控关电压 6V光控延时 5min工作温度 -35 ℃～ +65 ℃；防范等级 IP651.内建最大功率追踪算法，能显然提升光伏系统的能量利用效率 ,比传统 PWM 充电效率高15% ~20% 左右。

一、风光互补路灯功能特点：1、风光一体，互补性强，稳定性高2、适用范围广泛、适应性强、实用性强3、一次性投入、持续性产出、使用寿命长4、对环境不产生任何污染、绝对绿色环保5、性能稳定，故障率低◆节能：把风能和太阳能转化为电能，用自然的可在生能源、取之不尽、用之不竭；◆环保：无污染、无噪音、无辐射◆安全：12v电压，绝无触电、火灾等意外事故◆方便：安装简洁、无须架线或“开膛破肚”施工、无停电、限电顾虑◆寿命长：独立自主知识产权、科技含量高、控制系统智能化、性能稳定可靠、寿命长达15—20年。

◆品位高：绿色能源、绿色照明，提高使用者和使用地的档次，标志性强◆投资少：一次性投入，无限产出，不用市电、长期受用，零维护◆适应性强、适应范围广：风光互补克服了环境和负载的限制，应用范围十分广泛二、风光互补系统主要应用领域：海水淡化、城市景观、科普教育、微波通讯、军营哨所、海岛高山、戈壁草原、森林防火、防空警报、偏远农村三、目前风光互补新能源产品应用领域：道路照明、景观照明、交通监控、通讯基站、学校科普、大型广告、家庭供电四、风光互补太阳能路灯现状：普通路灯不仅需要开沟布线、支付用电费用，还要防止电缆被盗的现象，用电需要消耗一次性能源。

如果涉及到停电是整片区域都停电。

不仅属于用电污染设备，而且还需要支付高昂的电费和维护费用。

风光互补太阳能路灯不仅不需要消耗一次性能源，可以自己发电满足自己使用，不仅可以防盗而且利用可再生的风能和太阳能满足照明的使用要求，就是一次性投入稍高。

但可以一劳永逸，无需支付电费，即美观又能为节能减排开辟新的天地。

五、大力提倡风光互补太阳能路灯系统的发展：1、迎合国家大力提倡和鼓励使用新能源的政策，开辟“节能、降耗、减排”新的天地，更为政府大力提倡“绿色能源、绿色照明”树立标志性的直观场景。

2、符合城市发展要打造“蓝天、碧水、绿色、洁净”四大环保基础设施的建设，还能降低当地人均GDP能耗，为建立“生态文明”、“循环经济”的模范城市增加亮点，更能提升绿色、环保新城市建设的形象和品味。

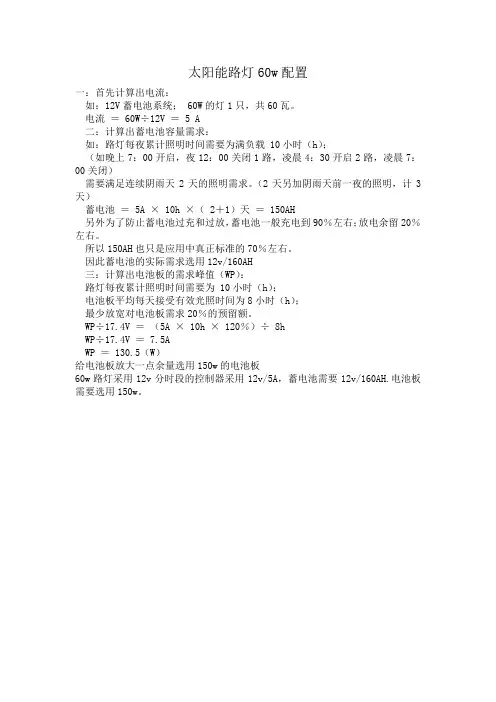

太阳能路灯60w配置
一：首先计算出电流：
如：12V蓄电池系统； 60W的灯1只，共60瓦。

电流＝ 60W÷12V ＝ 5 A
二：计算出蓄电池容量需求：
如：路灯每夜累计照明时间需要为满负载 10小时（h）；
（如晚上7：00开启，夜12：00关闭1路，凌晨4：30开启2路，凌晨7：00关闭）
需要满足连续阴雨天2天的照明需求。

（2天另加阴雨天前一夜的照明，计3天）
蓄电池＝ 5A × 10h ×（ 2＋1）天＝ 150AH
另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。

所以150AH也只是应用中真正标准的70％左右。

因此蓄电池的实际需求选用12v/160AH
三：计算出电池板的需求峰值（WP）：
路灯每夜累计照明时间需要为 10小时（h）；
电池板平均每天接受有效光照时间为8小时（h）；
最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（5A × 10h × 120％）÷ 8h
WP÷17.4V ＝ 7.5A
WP ＝ 130.5（W）
给电池板放大一点余量选用150w的电池板
60w路灯采用12v分时段的控制器采用12v/5A，蓄电池需要12v/160AH.电池板需要选用150w。

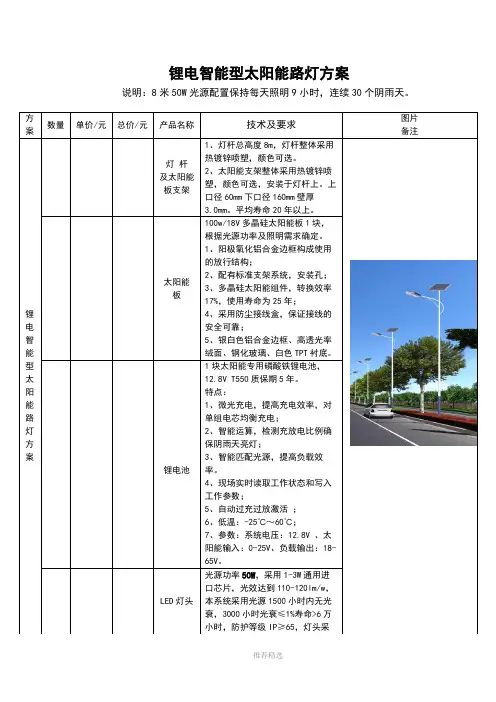

锂电智能型太阳能路灯方案说明：8米50W光源配置保持每天照明9小时，连续30个阴雨天。

一、太阳能电池组件1、规格型号：太阳能电池组件功率≧100Wp2、技术要求：①采用高效单晶硅太阳能电池片，电池片效率17%以上；采用高强度，高透光率的低铁、绒面钢化玻璃，增加阳光辐射量，透光率91%以上。

②由抗老化的EVA树脂，耐候性优良的TPT复合膜层压而成。

③使用寿命20年以上；衰减率：20年<20%。

④阳极氧化铝边框，机械强度高，具有抗风，防雹防腐等性能。

⑤输出采用密封防水，高可靠性多功能接线盒，可适应各种复杂恶劣气候条件下的使用。

⑥接线盒内应按装两只以上防止热斑效应的旁路二极管。

⑦连接端采用易操作的公用公母插头，使用安全，方便，可靠。

⑧太阳能光伏连接器采用镀银接头，防护等级IP67。

⑨产品通过国家太阳能权威部门认证并取得相应检测报告。

二、灯具及LED光源1、规格型号：LED路灯光源功率≧50W；灯具外壳采用铝型材或高压压铸铝外壳。

2、技术要求;<1>灯具：①LED路灯灯具安装仰角采用可调式或者固定式；保证灯具与灯杆安装后协调美观。

②灯具整灯光效≧90（lm/W)。

③灯具适应环境温度：-40℃至+55℃④灯具防护等级不低于IP65；防护性能采用硅橡胶密封圈。

⑤LED路灯功率因数＞0.9，灯具驱动功率小于＜10%。

<2> LED光源：①采用进口光源芯片。

②LED驱动电流350mA。

③发光效率≧100lm/W 。

④LED寿命≧50000h（光衰30%，85℃结温）。

⑤LED灯具10000小时，光衰＜3%。

⑥色温5000-6500K,Ra＞75。

三、太阳能锂电池1、规格型号：太阳能路灯专用锂电智能控制单元。

2、技术要求：<1>锂电池a.产品通过国家太阳能权威部门认证并取得相应锂电太阳能路灯系统检测报告。

b.产品通获得相应认证证书。

c.企业通过国家光伏检验认证，保险承保、CE认证等认证证书。

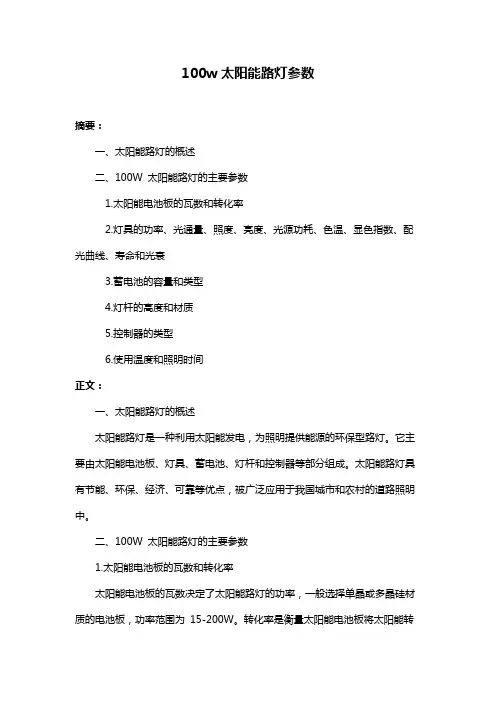

100w太阳能路灯参数摘要：一、太阳能路灯的概述二、100W 太阳能路灯的主要参数1.太阳能电池板的瓦数和转化率2.灯具的功率、光通量、照度、亮度、光源功耗、色温、显色指数、配光曲线、寿命和光衰3.蓄电池的容量和类型4.灯杆的高度和材质5.控制器的类型6.使用温度和照明时间正文：一、太阳能路灯的概述太阳能路灯是一种利用太阳能发电，为照明提供能源的环保型路灯。

它主要由太阳能电池板、灯具、蓄电池、灯杆和控制器等部分组成。

太阳能路灯具有节能、环保、经济、可靠等优点，被广泛应用于我国城市和农村的道路照明中。

二、100W 太阳能路灯的主要参数1.太阳能电池板的瓦数和转化率太阳能电池板的瓦数决定了太阳能路灯的功率，一般选择单晶或多晶硅材质的电池板，功率范围为15-200W。

转化率是衡量太阳能电池板将太阳能转化为电能的效率，较高的转化率可以提高系统的整体性能。

2.灯具的功率、光通量、照度、亮度、光源功耗、色温、显色指数、配光曲线、寿命和光衰灯具的功率决定了照明的亮度，一般选择100W 以上的大功率LED 灯头。

光通量和照度是衡量光源输出光能和照射到地面的光能的指标，直接影响照明效果。

亮度是光线在人眼处的强度感觉，与光源的功率和配光曲线有关。

光源功耗是光源的发光效率，越低说明光源越节能。

色温和显色指数是衡量光源的颜色和色彩还原性的指标，影响照明效果和视觉舒适度。

配光曲线是描述光源照射范围和光照强度分布的曲线，影响照明的均匀性和有效性。

灯具的寿命和光衰是衡量光源的使用寿命和光输出能力的指标，影响太阳能路灯的使用寿命和性能。

3.蓄电池的容量和类型蓄电池是太阳能路灯的储能设备，容量决定了系统的续航能力。

一般选择DC12V 或24V 的铅酸蓄电池或胶体蓄电池，免维护且寿命较长。

4.灯杆的高度和材质灯杆的高度决定了太阳能路灯的照射范围和照明效果，一般选择3-7 米的高度。

材质方面，一般采用全钢结构，表面进行热镀锌喷漆处理，具有良好的耐腐蚀性和抗风能力。

100w太阳能路灯参数
100W太阳能路灯的参数主要包含以下几个方面：
•灯杆高度。

通常在3到7米之间。

•灯杆材质。

一般是采用Q235优质镀锌钢管。

•灯杆尺寸。

上口直径经济60，下口径126，厚度2.3。

•电池的功率和类型。

如3.2V，30A时的锂电池等。

•LED灯具功率和光源类型。

如50万6000k电池用3.2V，30A时的锂电池等。

•太阳能电池板的瓦数和转化率。

如80w的多晶硅太阳能板等。

•控制器的类型和功能等。

此外，还包括蓄电池的容量和防护等级、灯具的功率、光通量、照度、亮度、光源功耗、色温、显色指数、配光曲线、寿命和光衰等参数。

这些参数会因实际产品的不同而有所变化，如果您需要更具体的数据，建议您直接参考相关产品说明书或咨询厂家。

路灯系统相关参数1负载30w一下选用12v系统，30w以上选用24v系统2路灯地基深度一般为灯杆的1/83灯具的悬挑长度不宜超过安装高度的1/4，灯具的仰角不宜超过15°4电池箱地埋位置距灯杆约为0.5m为宜5基础一般开挖的深度为地笼高度的1.5倍，开挖宽度约为底法兰盘宽度的2.2倍6水泥基础25＃砼以上7预埋件法兰盘低于周围地面50mm-80mm（适用于铺设路砖）或高处周围地面10mm-30mm（防止积水）8路灯的布置依据布置方式配光类型截光型半截光型非截光型单侧H≧W S≦3H H≧1.2W S≦3.5H H≧1.4W S≦4H 双侧交替H≧0.7W S≦3H H≧0.8W S≦3.5H H≧0.9W S≦4H 双侧对称H≧0,5W S≦3H H≧0.6W S≦3.5H H≧0.7W S≦4H 注：W为路面有效宽度，H为安装高度，S为灯间距。

其实这个标准是普通道路照明用的，在LED道路照明中只做参考，目前没有明确规定。

截光型灯具就是最大光强方向在0°～65°，其90°和80°角度方向上的光强最大允许值分别为10cd/1000lm和30cd/1000lm的灯具。

半截光型灯具就是最大光强方向在0°～75°,其90°和80°角度方向上的光强最大允许值分别为50cd/100lm和100cd/1000lm的灯具。

非截光型灯具就是其在90°角方向上的光强最大允许值为1000cd的灯具。

9一、标准灯杆尺寸参数表名称上/下口直径材料厚度圆锥杆锥度比法兰盘尺寸及孔距基础架尺寸备注6米灯杆φ60/φ126 2．7511‰250×250×10--180(孔距)180X180-φ127米灯杆φ60/φ137 3．0 300×300×12--210(孔距)210X210-φ168米灯杆φ60/φ148 3．0 300×300×14--210(孔距)210X210-φ1610米灯杆φ70/φ180 3．75 350×350×16--250(孔距) 250X250-φ1812米灯杆 φ70/φ2023．75 400×400×18-300(孔距) 300X300-φ1810道路照明标准11基本概念①光通量：光源单位时间内发出的光的多少。
