如何进行地下空洞和洞穴测量地下空洞和洞穴测量是一项重要任务，不仅对科学研究有意义，也对工程建设和环境管理具有重要的指导意义。
然而，由于其特殊的环境和复杂的地形，地下空洞和洞穴测量一直以来都是一个具有挑战性的任务。
本文将就如何进行地下空洞和洞穴测量进行探讨。
首先，进行地下空洞和洞穴测量前，必须对该地区的地质结构有一定的了解。
地质结构不仅涉及地下岩石、土壤的性质，还包括地下水位、岩层的形态等。
这些信息对于后续测量工作的设计和实施至关重要。
因此，进行地下空洞和洞穴测量前，必须进行地质勘探，采集相关的地质数据。
其次，在进行地下空洞和洞穴测量时，必须选择适当的测量方法和工具。
根据不同的地形和地质情况，可以采用多种测量方法。
例如，可以利用地下雷达进行地下空洞的探测，通过测量电磁波在地下的传播情况，可以得到地下空洞的位置和形态信息。
此外，还可以利用地震勘探、地形测量、激光扫描等方法进行地下空洞和洞穴的测量。
选择合适的测量方法和工具是确保测量结果准确可靠的关键。
然后，进行地下空洞和洞穴测量时，必须合理设计测量方案。
测量方案包括测量点的选取、测量仪器的设置以及测量过程的规划等。
在选择测量点时，应综合考虑地质特征、测量方法和实际需求等因素。
同时，在设置测量仪器时，要保证其能够提供准确的数据，并且能够适应复杂的地下环境。
此外，规范的测量过程能够提高测量的效率和准确度，因此，在实施测量前，必须制定详细的测量计划。
最后，在进行地下空洞和洞穴测量时，必须进行数据处理和分析。
这是确保测量结果有效利用的关键环节。
在数据处理和分析中，可以利用各种数学和统计方法对测量数据进行加工和分析，提取出有用的信息。
例如，可以利用变形分析方法对地下空洞的变形情况进行研究，推断出地下空洞的发展历史和形成机制。
此外，还可以利用地形测量数据和地下水位数据，模拟地下空洞的水文过程，提供有关水资源管理和环境保护的参考依据。
综上所述，地下空洞和洞穴测量是一项具有挑战性的任务，但通过合理的地质勘探、选择适当的测量方法和工具、制定科学的测量方案以及进行数据处理和分析，可以获取准确可靠的测量数据，并为相关科学研究、工程建设和环境管理提供有力支持。

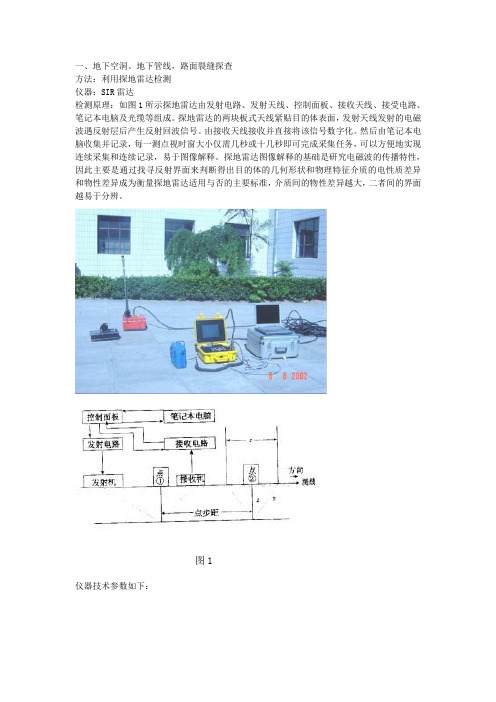

一、地下空洞、地下管线，路面裂缝探查方法：利用探地雷达检测仪器：SIR雷达检测原理：如图1所示探地雷达由发射电路、发射天线、控制面板、接收天线、接受电路、笔记本电脑及光缆等组成。
探地雷达的两块板式天线紧贴目的体表面，发射天线发射的电磁波遇反射层后产生反射回波信号。
由接收天线接收并直接将该信号数字化。
然后由笔记本电脑收集并记录，每一测点视时窗大小仅需几秒或十几秒即可完成采集任务，可以方便地实现连续采集和连续记录，易于图像解释。
探地雷达图像解释的基础是研究电磁波的传播特性，因此主要是通过找寻反射界面来判断得出目的体的几何形状和物理特征介质的电性质差异和物性差异成为衡量探地雷达适用与否的主要标准，介质间的物性差异越大，二者间的界面越易于分辨。
图1仪器技术参数如下：检测过程：根据实际情况采用0.5m至1m不等的观测点距，采用不同的天线中心频率探测道路不同深度的空洞情况。
二、已建建筑沉降监测在本测区内，应设5个以上基准点，相互之间距离不超过60m,以便相互校准，基准点要设置在距建筑物一定距离以外的稳定地方，且有良好的通视条件。
沉降采用闭合线路二等水准测量方法进行，工作基点用作直接测定观测点的起始点或终点，利用DS1水准仪进行沉降点的沉降观测。
观测点的布设：为了能够反映出建筑物的准确沉降情况，应以建筑物的大小、荷重及基础构造等因素来确定观测点的位置，沉降观测点纵、横向对称，且均匀地分布在建筑物的周围及内部。
一般建筑物承重柱、转角处、沉降缝的两侧、纵横墙交接处或每隔 10～20m的承重墙上设置观测点。
三、已建建筑倾斜监测方法：经纬仪法仪器：经纬仪原理：在需观测墙面上设上，下两个测点 A 、B ，其高差为H 。
在该墙面垂线方向设立一个稳定的点作为测站。
并选择一个稳定的后视点开始量测时测出A 、B 两点对后视点的夹角OB OA αα, (该值为初始值)及测站至A 、B 两点之间的距离B A d d ,。
图 2为 A 点计算简图。
一、地下空洞、地下管线，路面裂缝探查方法：利用探地雷达检测仪器：SIR雷达检测原理：如图1所示探地雷达由发射电路、发射天线、控制面板、接收天线、接受电路、笔记本电脑及光缆等组成。
探地雷达的两块板式天线紧贴目的体表面，发射天线发射的电磁波遇反射层后产生反射回波信号。
由接收天线接收并直接将该信号数字化。
然后由笔记本电脑收集并记录，每一测点视时窗大小仅需几秒或十几秒即可完成采集任务，可以方便地实现连续采集和连续记录，易于图像解释。
探地雷达图像解释的基础是研究电磁波的传播特性，因此主要是通过找寻反射界面来判断得出目的体的几何形状和物理特征介质的电性质差异和物性差异成为衡量探地雷达适用与否的主要标准，介质间的物性差异越大，二者间的界面越易于分辨。
图1仪器技术参数如下：检测过程：根据实际情况采用0.5m至1m不等的观测点距，采用不同的天线中心频率探测道路不同深度的空洞情况。
二、已建建筑沉降监测在本测区内，应设5个以上基准点，相互之间距离不超过60m,以便相互校准，基准点要设置在距建筑物一定距离以外的稳定地方，且有良好的通视条件。
沉降采用闭合线路二等水准测量方法进行，工作基点用作直接测定观测点的起始点或终点，利用DS1水准仪进行沉降点的沉降观测。
观测点的布设：为了能够反映出建筑物的准确沉降情况，应以建筑物的大小、荷重及基础构造等因素来确定观测点的位置，沉降观测点纵、横向对称，且均匀地分布在建筑物的周围及内部。
一般建筑物承重柱、转角处、沉降缝的两侧、纵横墙交接处或每隔10～20m的承重墙上设置观测点。
三、已建建筑倾斜监测方法：经纬仪法仪器：经纬仪原理：在需观测墙面上设上，下两个测点 A 、B ，其高差为H 。
在该墙面垂线方向设立一个稳定的点作为测站。
并选择一个稳定的后视点开始量测时测出A 、B 两点对后视点的夹角OB OA αα, (该值为初始值)及测站至A 、B 两点之间的距离B A d d ,。
图 2为 A 点计算简图。
