平面钢闸门的组成和结构布置

2一、设计资料专业年级 XXXXXXX 学 号 **********姓 名 XXXX 指导教师 XXXX潜孔式平面钢闸门设计1.闸门型式：潜孔式平面钢闸门。

2.孔口尺寸：10.0m×5.8m3.上游水位：▽27.5m4.下游水位：▽22.5m5.闸底高程：▽20.0m6.胸墙底高程：▽25.8m7.启闭方式：电动固定式启闭机8. 材料：钢材：Q235B钢焊条：E43止水：侧止水用P型橡皮，底止水用条型橡皮行走支承：采用滚轮，材料为铸钢ZG459.制造条件：金属结构制造厂制造，手工电焊，满足Ⅲ级焊缝质量检验标准。

4.规范：《水利水电工程钢闸门设计规范》(SL 74-1995)二、闸门结构的形式及布置1.闸门尺寸的确定闸门高度：考虑到安装顶止水构造要求，取ΔH=0.3m故闸门高度H=25.8-20.0+0.3=6.1m闸门的荷载跨度为两侧止水的距离Lq=10.0m闸门计算跨度L=L+2d=10+2×0.2=10.4m闸门总宽B=B=L0+2d+La+b=10.0+2×0.2+0.4+0.2=11.0mL---孔口尺寸d---行走支承到闸墙边缘的距离 (本次设计取0.2m)La---边梁两腹板中到中距离 (本次设计取0.4m)b---边梁一块下翼缘的宽度1.主梁的型式主梁的型式根据水头和跨度大小确定，本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。

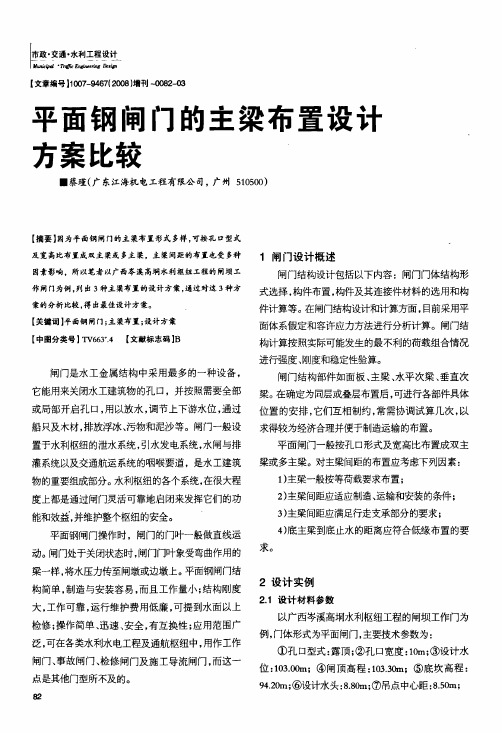

2.主梁布置根据闸门的高跨比(L≥1.2B)，决定采用双主梁。

为了使两根主梁所受的水压力相等，两根主梁的位置对称于水压力合力P的作用线yc=2.5m。

并要求上悬臂c≤0.45H=2.745且不宜大于3.6m，底主梁到底止水的距离尽量符合底缘布置要求(即α≥30°)，取c=1.92m，则主梁间距2b=2(H-yc-c)=2×(6.1-2.5-1.92)=3.36ma=H-2b-c=6.1-3.36-1.92=0.82m3.梁格的布置及形式梁格采用复式布置和齐平连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。

为使两主梁在设计水位时所受的水压力相等，两个主梁的位置对称于水压力合力的作用线，如图9-1所示。

主梁位置还需要满足下列要求：①主梁的间距应尽量大些，以保证闸门的竖向刚度。

②闸门的上悬臂c不易过长，通常要求CO.45H ,以保证门顶悬臂部分有足够的刚度。

悬臂c 值也不宜超过3.5m。

③主梁间距应满足滚轮行走支承布置的要求。

④工作闸门的下主梁距平面闸槛的高度应不至于产生真空现象，并要求下悬臂a >0.12H 和a >0.4m，取：a=0.12 X6 M D.7m，c=0.45 X6=2.7m ;主梁间距：2b=H-c-a=6-2.7-0.7=2.6m ;一6000 一10出0 一一1430 GL 丄陋0 GL 阴0二匸690」也£CL :一100-T r_ /50 _ _ 巧20 1130 _；_ 95Q _ _ 840 亠8102700 —— 2 呦D ——700图9-1梁格布置尺寸4、 梁格的布置及型式梁格采用复式布置和等高连接，使水平次梁、竖直次梁和主梁的前翼缘都直接与 面板相连，以便于梁系与面板形成强固的整体，面板可与梁系共同受力，形成梁截面 的一部分，从而减少梁系的用钢量。

水平次梁穿过横隔板上的预留孔并被横隔板支承 成为连续梁，面板直接支承在梁格的上翼缘上。

水平次梁间距布置上疏下密，使面板需要的厚度大致相等。

具体数据见“面板设 计” 一节。

5、 联接系的型式及布置① 横向联接系为了简化闸门的制造、横向联接系采用横隔板式，其布置应和梁的设计跨度有关,本闸门根据主梁的跨度决定布置三道横隔板，间距为 2.18m 、2.18m 、2.175m ，隔板兼做竖直次梁。

2■:-»2180水平次梁底梁11 a1 11 ip r 鬥4!k h1 1< 13 1O5M上游面F 游而I I水半欢d 2180O I ■£]¥'・〕制I '21肓十60匚-------------------------- -I乂下主梁；■»，三］S'，占匸*s = 毒 左 左 #li因此作用在主梁上的最大剪力和弯矩分别为:②截面模量计算考虑钢闸门自重引起的应力影响，取容许弯应力为[o]=0.9x1600kg/cm 2，则需要的截面抵抗矩为:W仏26・92 1051869cm 3 o[]0.9 1600③ 腹板高度选择k=1.5，双向水压力作用在下主梁的均布荷载为：q1.94t / m ;Q maxqL i 11.942 2 10 9.70t ；M maxqLL 1 426.92 t m 。

露顶式平面钢闸门设计一、设计资料闸门形式：露顶式平面钢闸门；孔口净宽：3.0m；设计水头：2.8 m；结构材料：Q235钢；焊条：E43；止水橡皮：侧止水用P形橡皮；行走支承：采用胶木滑道，压合胶木为MCS-2；砼强度等级：C20。

参考资料：《水利水电工程钢闸门设计规》（SL74 -95）、《水工钢结构》。

二、闸门结构形式及布置1、闸门尺寸的确定，如图-1所示：1）闸门的高度：考虑风浪所产生的水位超高为0.2m，闸门的高度 H=2.8+0.2=3.0m；2）闸门的荷载在跨度为两侧止水间的跨度：L0=3.0m ；3）闸门的计算跨度：L=L0+2 × 0. 15=3.30m。

图1 闸门主要尺寸图2、主梁形式的确定。

主梁的形式根据水头的大小和跨度大小而定，一般分为实腹式和行架式，为方便制造和维护，采用实腹式组合梁。

3、主梁布置。

当闸门的跨度L不大于门高H或L/H<1.5时，采用多主梁式。

根据每根主梁承受相等水压力的原则进行布置，保证主梁尺寸一致，便于制作安装。

水面至门底距离为H，主梁个数n，对于露顶式闸门，第K根主梁至水面的距离为y k，则：本次设计根据实际情况采用两根主梁，采用两根主梁布置时，应该对称于水压力合力的作用线 ⎺y=H/3=2.8/3=0.93m，闸门上悬臂C 不宜过长，通常要求C≤0.45H=0.45×2.8=1.26m，下悬臂a≥0.12H，则a=0.33≈0.12H=0.336（m ）主梁间距2b=2( y-a)=2×(0.93-0.33)=1.20m则C=H-2b-a=2.8-1.2-0.33=1.27≈0.45H （满足要求） 4、梁格布置。

梁格布置一般分为：简式、普通式、复式三种。

设计跨度较小且宽高比L/H<1.5时,可不设次梁，面板直接支承在多根主梁上。

本设计采用普通式，不设水平次梁，只在竖向设两道横隔板。

图2 梁格布置尺寸图5、梁格连接形式。

平面定轮钢板闸门工作原理一、引言平面定轮钢板闸门是一种常用于水利工程中的闸门，它具有简单的结构、操作灵活和密封性能良好的特点。

本文将介绍平面定轮钢板闸门的工作原理，着重介绍其结构组成和工作过程。

二、结构组成1. 闸门本体：闸门本体是由钢板制成，具有一定的厚度和强度，用于阻挡水流。

2. 槽体：槽体是用来安装闸门的支撑结构，通常由混凝土或钢结构制成。

3. 导轨：导轨是安装在槽体内的轨道，用于支撑和引导闸门的运动。

4. 定位轮：定位轮是安装在闸门上的轮轴，用于稳固闸门的位置。

5. 操纵机构：操纵机构通常为液压缸或蜗杆传动装置，用于控制闸门的开闭。

三、工作原理1. 开启过程当需要打开平面定轮钢板闸门时，操纵机构通过液压缸或蜗杆传动装置施加力量，使得闸门顺着导轨向上滑动。

定位轮在闸门上的作用是保持闸门的平稳运动，避免闸门偏离轨道。

槽体的支撑结构起到固定闸门位置的作用，确保闸门能够稳定地开启。

2. 关闭过程当需要关闭平面定轮钢板闸门时，操纵机构反向施加力量，使得闸门顺着导轨向下滑动。

同样，定位轮和槽体的支撑结构在这一过程中也扮演着重要的作用，确保闸门能够平稳地闭合，并且具有良好的密封性能，阻止水流流动。

四、特点与应用平面定轮钢板闸门具有结构简单、操作灵活、密封性能好等特点，广泛应用于水利工程中的水箱、水库、河道等场所。

它能够根据实际需要进行大范围的调节，满足不同水位的控制要求，对于水利工程的运行和水资源管理起着至关重要的作用。

五、结论通过对平面定轮钢板闸门的工作原理进行分析，我们可以清楚地了解了其结构组成和工作过程。

平面定轮钢板闸门作为一种常见的水利工程设施，在水利工程中发挥着重要的作用，其简单的结构和灵活的操作使得它成为了水利工程中的重要组成部分，对于水资源的合理利用和保护起着至关重要的作用。

水工钢结构课程设计-平面钢闸门的设计### 一、概述平面钢闸门是水工钢结构及水利iooocxx中常用结构形式之一，它由类似重锤头的重门板、加强附件、主动节、水密密封铰链等零部件组成，可用于水坝、桥涵、泵站等水工工程的闸门及安装在水厂总池等建筑物边缘上的用途。

本次课程设计旨在研究平面钢闸门的结构原理，设计符合工程要求的应用实例，分析闸门的性能以及可能的故障现象，采取有效的解决方案以满足工程规范要求。

### 二、研究内容1. 结构原理：分析平面钢闸门结构原理，了解它从几个方面来保证性能和工作效果，要求运行及操作方便，安装牢固可靠，抗压、抗拉能力强，止水性能优越。

2. 工程实例：根据工程要求，考虑抗震、抗风、抗滑水等等要求，确定合理的规范尺寸，计算支撑力、稳定力及固定的力值，设计应用实例并做出相应的图纸。

3. 性能分析：分析闸门的型式（例如：滑动闸门、转轴闸门）、使用频率（例如：经常开关或者严格控制）、耐久性（使用寿命、耐腐蚀性）、导流性能（抗决口、水位差）、防泄漏能力（密封性能）等等要求性能，完成性能的综合分析，基于此完善闸门的结构构件。

4. 故障分析：分析可能出现的故障现象（例如：闸板断裂、节点受力大、闸板渗漏等等），从成因及原因来考虑闸门的设计，采取有效的解决方案。

### 三、实施方案1. 计算平面闸门的基本参数，如质量、支撑力及稳定力，根据水力学及结构力学原理，分析平面钢闸门的合理配置及设计标准；2. 对工程实例进行尺寸估算、考虑抗震、抗风、抗滑水等要求，修正钢闸门的结构图纸及构件；3. 分析关于平面闸门性能的各个要求，并进行性能综合分析，完善自身结构，确保抗压、抗拉能力强；4. 对可能出现的故障现象进行科学的分析，采取有效的措施，使闸门的操作及运行安全可靠。

本次课程设计旨在对平面钢闸门的设计进行研究，掌握平面钢闸门的结构原理、了解使用频率、耐久性及性能要求等，以及分析可能出现的故障现象并采取适当措施。

课程设计说明书课程名称 :水利水电工程钢结构课程设计课程代码 :8203281题目 :某小型钢闸门设计及小型拦污栅的设计学生姓名 :学号 :年级/专业/班:学院(直属系):能源与环境学院指导教师 :徐良芳实验总成绩:水利水电钢闸门设计一、 设计资料：1、 露顶式平面钢闸门设计：①闸门形式：露顶式平面钢闸门 ②孔口尺寸（宽×高）：7.5m ×8.0m ③上游水位：7.8m ④下游水位：0.1m ⑤闸底高程：0m⑥启闭方式：电动固定式启闭机 ⑦材料 钢结构：Q235-A.F ； 焊条：E43型；行走支承：滚轮支承或胶木滑道止水橡皮：侧止水用P 型橡皮，底止水用条形橡皮⑧制造条件 金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝强度质量检验标准⑨规范：《水利水电工程钢结构闸门设计规范 SL 1974-2005》 2、拦污栅设计： ①拦污栅型式：固定式平面拦污栅②尺寸（宽×高）：7.5m ×8.0m ③水头：4m二、 闸门结构的型式及布置1．闸门尺寸的确定：上游水面高度7.8，考虑风浪因素闸门应高出0.2m ，故闸门高度H=7.8+0.2=8m 闸门净高：8.0m 闸门高度：8.0m闸门的荷载跨度为两侧止水之间的间距：L=7.5m闸门的计算跨度：L= L 0+2d = 7.5+2×0.2 = 7.9m 2．主梁的形式:本闸门属于小跨度中水头闸门，所以主梁采用实腹式组合梁。

3．主梁的布置因为闸门跨度L 小于闸门高度H ，所以采用主梁式。

根据闸门的高跨比，决定采用3主梁。

水面至门底的距离为H ，主梁个数为3，设第K 根主梁至水面的距离为Y k 则根据以下公式求得：露顶式闸门：()[]5.15.1132--=K K nH y k计算结果及分布如下图所示：1.连接系的布置和形式（1）横线连接系，根据主梁的跨度，决定布置3道横隔板，其间距为中央三隔板间距2m，隔板与边梁间距1.95m，横隔板兼做竖直次梁。

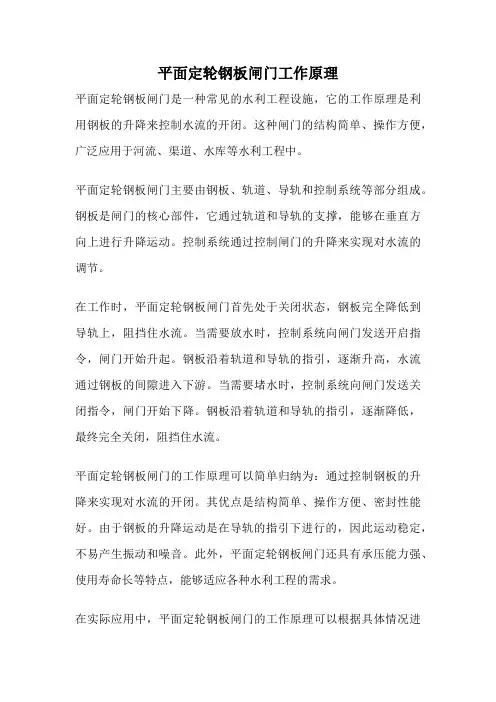

平面定轮钢板闸门工作原理平面定轮钢板闸门是一种常见的水利工程设施，它的工作原理是利用钢板的升降来控制水流的开闭。

这种闸门的结构简单、操作方便，广泛应用于河流、渠道、水库等水利工程中。

平面定轮钢板闸门主要由钢板、轨道、导轨和控制系统等部分组成。

钢板是闸门的核心部件，它通过轨道和导轨的支撑，能够在垂直方向上进行升降运动。

控制系统通过控制闸门的升降来实现对水流的调节。

在工作时，平面定轮钢板闸门首先处于关闭状态，钢板完全降低到导轨上，阻挡住水流。

当需要放水时，控制系统向闸门发送开启指令，闸门开始升起。

钢板沿着轨道和导轨的指引，逐渐升高，水流通过钢板的间隙进入下游。

当需要堵水时，控制系统向闸门发送关闭指令，闸门开始下降。

钢板沿着轨道和导轨的指引，逐渐降低，最终完全关闭，阻挡住水流。

平面定轮钢板闸门的工作原理可以简单归纳为：通过控制钢板的升降来实现对水流的开闭。

其优点是结构简单、操作方便、密封性能好。

由于钢板的升降运动是在导轨的指引下进行的，因此运动稳定，不易产生振动和噪音。

此外，平面定轮钢板闸门还具有承压能力强、使用寿命长等特点，能够适应各种水利工程的需求。

在实际应用中，平面定轮钢板闸门的工作原理可以根据具体情况进行调节和改进。

例如，可以通过控制钢板的升降速度来实现对水流的精确控制；可以通过设置多个钢板，形成多级闸门，以适应大流量的需要；还可以在钢板上安装密封条，提高闸门的密封性能。

需要注意的是，在使用平面定轮钢板闸门时，要根据具体的水利工程条件合理选择闸门的尺寸和材质。

闸门的尺寸应该满足工程的水流量和水头要求，材质应具有足够的强度和耐腐蚀性能，以确保闸门的正常运行和使用寿命。

平面定轮钢板闸门是一种常见的水利工程设施，其工作原理是通过控制钢板的升降来实现对水流的开闭。

它具有结构简单、操作方便、密封性能好等优点，广泛应用于各种水利工程中。

在实际应用中，可以根据具体情况进行调节和改进，以满足工程的需求。

通过科学合理地选择闸门的尺寸和材质，可以确保闸门的正常运行和使用寿命。
