交流接触器常开常闭触点图
1、3、5接三相电源，（主电路部分）
2、4、6接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。

放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触
点，后两个为辅助：前一个为常开触点，后一个为常闭触点。

主触点一般只有常开，电流很大，接通主回路。

一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。

常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。

时间继电器的工作原理：1、常开延时闭合触头、常闭延时打开触头是通电延时型的时间继电器的触头，线圈通电后，延时一定时间后常开触头闭合，常闭触头打开。

2、常开延时打开触头、常闭延时闭合触头是断电延时型的时间继电器的触头，线圈通电后，常开触头闭合，线圈断电后，延时一定时间后该触头打开.常闭触头则相反.总结：时间继电器的触点动作情况通电延时型—-当吸引线圈通电后，其瞬动触点立即动作；其延时触点经过一定延时再动作. 当吸引线圈断电后，所有触点立即复位。

断电延时型-—当吸引线圈通电后,所有触点立即动作。

当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位，。

时间继电器的作用及功能原理时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流,继电器就吸合，对应的触点就接通或断开。

在供电电路中,继电器也被称为接触器. 关键字：时间继电器，继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路,另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。

时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率）的区别，供不同用途选用;另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。

您好，AH3-3时间继电器是属于通电延时的。

一般通电延时的继电器的工作原理如下：继电器一般都有常开和常闭触点,接到要被控制的电路上的,通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化，而是指要经过一定的延时后才动作(常闭触点变为断开，常开触点闭合）。

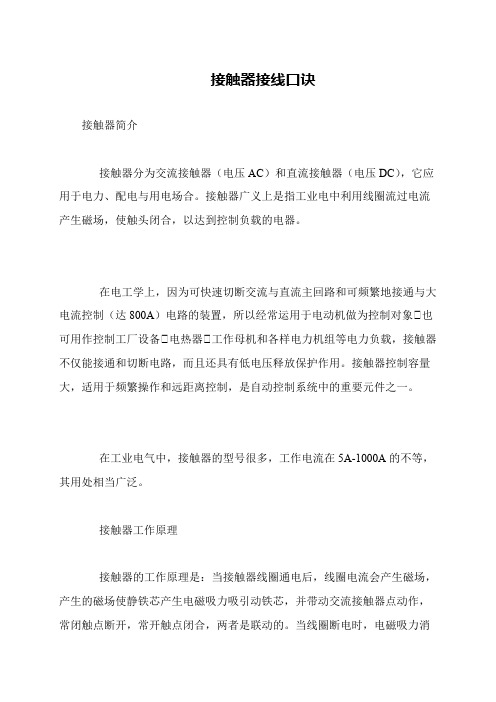

接触器接线口诀
接触器简介
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹐电热器﹐工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。

接触器工作原理
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消。

基础知识；脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

主要作用是：1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2)根据运行需要，换接线路。

3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

几种常见交流接触器的区别
CJT1是第一代接触器。

主触点最大到150A.辅助触点2常开+2常闭，体积大耐用。

CJ20主触点最大630A.辅助触点2常开+2常闭，灭弧效果好。

CJX1对应的是西门子的3TB，3TF 交流接触器；CJX1实际就是CJ20 的翻版.重量轻.（灭弧效果不如CJ20）。

CJX2是施耐德的LC1；CJX2为小型接触器主触点最大630A.辅助触点32A以下单常开或单常闭.40A以上1常开+1常闭，体积小安装方便（导轨安装）。

CJX3，这个型号很特殊，以前是沈阳213最先开始用，也是对应的西门子的3TB，3TF，但国内一般都是打CJX1系列，打CJX3的厂家很少；
CJX4是天水213的，这个系列是天水专用，以前天水和施耐德有过合作的，施耐德的LC1授权过。

CJX4就是施耐德的LC1，但和CJX2系列不同，天水213将外观，触点，各个方面进行了重新设计；
CJX5是三菱的SK系列，
CJX8是ABB的B交流。

JZC1是中间继电器触点容量为5A。

CJX1和CJX2的，一个是施耐德的LC1系列接触器，一个是西门子的3TB区别系列接触器，两者安装尺寸，大小完全不同的。

CJX1，小电流CJX1-9等款是双层结构，上面4组辅助触头，下面三组主触头，而CJX2,就一层，左边三个主触头，右边是一组辅助触头。

用最多的应该是CJX2和CJT1了，CJX1都很少看到，大部分都是CJX2加F4-11。

1、常用的低压电器是指工作电压在交流_1200__V以下、直流_1500__V以下的电器。

2、接触器的触点系统按在电路中的功能分有主触点和__辅助__触点，在线圈未通电时触点按其通断状态分为_常开___触点和_常闭__触点。

3、对三相异步电动机调速的方法有：改变__供电频率____调速、改变__电机的极对数__调速和改变转差率调速等。

4、接触器的触点分为_主触点_____和__辅助触点____。

____主触点_用来通断大电流的主电路，__辅助触点_____用来通断小电流的控制电路。

5、电动机按电流制的不同可分为_交_____流电机和__直_____流电机。

6、按国标规定，“停止”按钮必须是__红____色，“启动”按钮必须是__绿____色。

7、要实现电动机的多地控制，应把所有的启动按钮___并联___连接，所有的停机按钮___串联___连接。

8、可编程控制器是由中央处理器（CPU），输入输出元件，储存器，电源及外部设备等组成。

9、STL步进接点后，建立新母线，与之连接的常开触点应使用LD 指令，常闭触点应用LDI 指令。

10、PLC的内部元件有输入继电器X、输出继电器Y 、计数器C、定时器T、辅助继电器M 和状态器S等。

11、PLC是一种以储存逻辑代替接线逻辑的新型工业控制装置。

12、小型可编程控制器常用的编程语言有梯形图语言，功能图语言和语句表语言。

13、PLC状态程序图的三要素驱动有关负载、指定转移条件、指定转移目标14、MPS指令所完成的操作功能是把运算结果推入栈；而MPP指令所完成的操作功能是各数据依次向上压移。

15、OUT和ORI指令所完成的操作功能分别是：对输出线圈驱动；将常闭触点并联。

16、电磁式电器的电磁机构一般由_线圈_________、__铁心___和__触点____组成。

17、电气原理图一般有_主电路图__和__控制电路图______两部分组成。

在电气原理图中各元器件触点的图形符号画法为：图形垂直放置时以安装的原则绘制；当图形水平放置时以_布置__的原则绘制。

第八章继电接触控制常用元器件第一节按钮和开关一、按钮按钮是一种短时接通或断开小电流电路的手动电器，通常用于控制电路中发出起动或停止等指令，以控制接触器、继电器等电器的线圈电流的接通或断开，再由它们去接通或断开主电路。

这种发出指令的电器，称为主令电器。

另外，按钮之间还可实现电气连锁。

按钮的结构一般是由按钮帽、复位弹簧、桥式动触点、静触点和外壳等组成。

图8-1为LA19系列按钮的外型与结构。

动合按钮：手指未按下时，触点是断开的，如图8-1中的触点A、B，当手指按下按钮帽时，触点A、B被接通，而手指松开后，触点在复位弹簧作用下返回原位而断开。

动合按钮在控制电路中常用作起动按钮。

动断按钮：手指未按下时，触点是闭合的，如图8-1中的触点C、D，当手指按下时，触点C、D被断开，而手指松开后，触点在复位弹簧作用下恢复闭合。

动断按钮在控制电路中常用作停止按钮。

复合按钮：当手指未按下时，触点C、D是闭合的，触点A、B是断开的，当手指按下时，先断开C、D，后接通触点A、B，而手指松开后，触点在复位弹簧作用下全部复位。

复合按钮在控制电路中常用于电气连锁。

二、行程开关行程开关是位置开关中的一种，是用来反映工作机械的行程，发布命令以控制其运动方向或行程大小的主令电器。

如果把行程开关安装在工作机械行程终点处，它就称为限位开关或终端开关。

图8-2是LX19K型行程开关的结构简图。

当外部机械碰撞压钮，使其向下运动并压迫弹簧，使触点桥由与动断静触点接触转向同动合静触点接触。

当外部机械作用移去后，由于弹簧的反作用，触点桥恢复原位。

以LX19K型为基础，增设不同的滚轮和转动件，就可派生出其它的结构形式。

根据结构不同分为自动复位式和非自动复位式两种。

LX19系列行程开关基本技术数据如表8-1所示。

表8-1 LX19系列行程开关基本技术数据第二节交流接触器接触器是在按钮或继电器的控制下，运用电磁铁的吸引力使动、静触点闭合或断开的控制电器，主要用来频繁地接通或分断交、直流电路以及远距离控制电器。
