【WO2019218902A1】一种含羧基的全氟聚醚化合物【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710022707.6(22)申请日 2017.01.12(71)申请人 吴吉生地址 518000 广东省深圳市福田区百花四路1-C-1711(72)发明人 胡伟　韩鹏　陈振宇　索平平　刘旭明　黄占　吴桐　(74)专利代理机构 深圳市顺天达专利商标代理有限公司 44217代理人 郭伟刚(51)Int.Cl.C08G 65/336(2006.01)C08F 8/42(2006.01)C08F 14/26(2006.01)C08F 14/28(2006.01)C09D 127/18(2006.01)C09D 127/20(2006.01)C09D 171/02(2006.01)C09D 5/16(2006.01)(54)发明名称一种全氟聚醚硅烷化合物及其制备方法与应用(57)摘要本发明公开了一种全氟聚醚硅烷化合物，所述全氟聚醚硅烷化合物的化学式为：Y-PFPE-ORSiX 3，其中，PFPE表示全氟聚醚基团；R为桥连基团；Y为X 3SiRO-或C p F 2p+1-，其中，下标p为大于等于1的自然数；X为可水解基团。

从而，其既具有全氟聚醚的良好的疏水和疏油的特性，同时又具有硅烷化合物的在玻璃面板上有较强附着力的特性。

因此，通过涂布包含有所述全氟聚醚硅烷化合物的表面处理组合物获得的薄膜既能够防止玻璃面板表面被外界的污物和用户的指纹所污染，又能够更牢固的贴附在玻璃面板上。

与现有的全氟聚醚膜相比，通过涂布包含有所述全氟聚醚硅烷化合物的表面处理组合物获得的薄膜更不容易从玻璃面板表面玻璃，具有更长的使用寿命。

权利要求书1页 说明书6页CN 108299636 A 2018.07.20C N 108299636A1.一种全氟聚醚硅烷化合物，其特征在于，所述全氟聚醚硅烷化合物的化学式为：Y-PFPE-ORSiX 3，其中，PFPE表示全氟聚醚基团；R为桥连基团；Y为X 3SiRO-或C p F 2p+1-，其中，下标p为大于等于1的自然数；X为可水解基团。

(10)申请公布号(43)申请公布日 (21)申请号 201511033749.7(22)申请日 2015.12.31C07C 51/02(2006.01)C07C 59/135(2006.01)(71)申请人天津市长芦化工新材料有限公司地址300000 天津市塘沽区经济技术开发区（南港工业区）港通路29号厂房10号(72)发明人张志君 王博 徐雅硕 冀汝南于颖 陈会敏(74)专利代理机构天津市三利专利商标代理有限公司 12107代理人张东浩(54)发明名称一种制备全氟聚醚羧酸的方法(57)摘要本发明公开了一种制备全氟聚醚羧酸的方法，步骤为：(1)以全氟聚醚R f -COF 为原料，在氟化物的存在下与醇反应生成全氟聚醚酯；(2)全氟聚醚酯与碱性盐反应生成全氟聚醚羧酸盐；(3)全氟聚醚羧酸盐与浓硫酸反应后蒸馏得到全氟聚醚羧酸；与现有技术相比，本发明避免了大量氢氟酸与氟离子的产生，对设备腐蚀性低，产品收率高，产品中水含量和氟离子含量低。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页CN 105646177 A 2016.06.08C N 105646177A1.一种制备全氟聚醚羧酸的方法，其特征在于按照如下操作：(1)以全氟聚醚R f -COF为原料，在氟化物的存在下与醇反应生成全氟聚醚酯；(2)全氟聚醚酯与碱性盐反应生成全氟聚醚羧酸盐；(3)全氟聚醚羧酸盐与浓硫酸反应后蒸馏得到全氟聚醚羧酸；上述三个步骤的反应式为：R f -COF+R-OH+MF →R f -COOR+MHF 2R f -COOR+MOH →R f -COOM+R-OHR f -COOM+1/2H 2SO 4→R f -COOH+1/2M 2SO 4。

2.根据权利要求1所述的一种制备全氟聚醚羧酸的方法，其特征在于步骤(1)中所述的全氟聚醚Rf-COF原料中的Rf为其中n＝0～10。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910907749.7(22)申请日 2019.09.24(71)申请人 中国石油化工股份有限公司地址 100027 北京市朝阳区朝阳门北大街22号(72)发明人 乔姣飞　李伟东　辛虎　(74)专利代理机构 北京信诺创成知识产权代理有限公司 11728代理人 尹吉伟(51)Int.Cl.C10M 169/00(2006.01)C10N 30/06(2006.01)C10N 30/08(2006.01)C10N 30/10(2006.01)C10N 30/12(2006.01)(54)发明名称一种全氟聚醚型的润滑脂及其制备方法(57)摘要本发明公开了一种全氟聚醚型的润滑脂，所述的润滑脂中各组分的重量百分含量为：全氟基础油：52％～80％，优选62％～75％；稠化剂：16％～45％，优选22％～35％；添加剂：1％～5％，优选2％～4％；其中，所述的全氟基础油的分子量为3000～30000g /m ol ，优选8000～20000g/mol。

本发明还提供了上述润滑脂的制备方法，包括1)将全氟基础油、稠化剂和添加剂在搅拌下进行乳化，得到油膏；2)将所述的油膏进行抽真空处理得到所述的全氟聚醚型的润滑脂。

本发明提供的润滑脂具有高的热稳定性、氧化安定性，本发明的制备方法反应路线短、所用原料易得、收率高且适合规模化生产。

权利要求书1页 说明书6页CN 110760361 A 2020.02.07C N 110760361A1.一种全氟聚醚型的润滑脂，其特征在于，所述的润滑脂中各组分的重量百分含量为：全氟基础油：52％～80％，优选为：62％～75％；稠化剂：16％～45％，优选为：22％～35％；添加剂：1％～5％，优选为：2％～4％；其中，所述的全氟基础油的分子量为3000～30000g/mol，优选为8000～20000g/mol；所述的全氟基础油包括如下式Ⅰ结构的化合物：C 3F 7O(CF 2CF 2CF 2O)m C 2F 5 式Ⅰ在式Ⅰ中，m为整数。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610325144.3(22)申请日 2016.05.17(71)申请人 浙江省化工研究院有限公司地址 310023 浙江省杭州市西湖区西溪路926号申请人 浙江蓝天环保高科技股份有限公司　中化蓝天集团有限公司(72)发明人 肖恒侨　章祺　徐卫国　陈慧闯　(74)专利代理机构 浙江杭州金通专利事务所有限公司 33100代理人 刘晓春(51)Int.Cl.C08G 65/00(2006.01)C07C 41/18(2006.01)C07C 43/12(2006.01)(54)发明名称一种全氟聚醚的连续制备方法(57)摘要本发明公开了一种利用微通道反应器进行全氟聚醚的连续制备的方法，以CF 3CF 2CF 2O(CF 2CF(CF 3)O)n-2CF(CF 3)COOH为原料，与F 2反应得到相应的全氟聚醚。

本发明提供的方法转化率高、反应时间短、反应安全可控和适合工业化放大。

权利要求书1页 说明书5页 附图2页CN 107383355 A 2017.11.24C N 107383355A1.一种全氟聚醚的连续制备方法，其特征在于所述方法在微通道反应器中进行，包括以下步骤：(1)使原料2进入预热模块(3)，预热温度为-20～200℃，所述原料2为CF 3CF 2CF 2O(CF 2CF (CF 3)O)n-2CF(CF 3)COOH，且n为大于等于4的整数；(2)使经步骤(1)预热后的原料2和原料1进入微通道反应模块(4)，所述原料1为F 2，原料2与原料1在所述微通道反应模块(4)中混合和反应，所述原料1与原料2的摩尔配比为0.8～6.0:1，原料2流量为1～100g/min，反应温度为-20～200℃，反应压力为0～0.5MPa；(3)将步骤(2)微通道反应模块(9)出口处得到的产物分离提纯后得到相应的全氟聚醚。

专利名称：含羧基双氟单体、制备方法及其在制备含羧基的聚芳醚中的应用
专利类型：发明专利
发明人：姜振华,李苏,庞金辉,李丹琦,谢韫吉
申请号：CN201510345369.0
申请日：20150619
公开号：CN105037141A
公开日：
20151111
专利内容由知识产权出版社提供
摘要：一种含羧基的双氟单体、制备方法及该双氟单体在制备含羧基的聚芳醚中的应用，属于双氟单体及其制备技术领域。

其是在氩气氛围下，以2,6-二氟苯甲酸为原料，二氯亚砜既作溶剂又作反应物，N,N-二甲基甲酰胺作催化剂制备2,6-二氟苯甲酰氯；再在氩气氛围、无水条件下，以无水三氯化铝、2,6-二氟苯甲酰氯和3-苯基丙酸为原料，制备得到白色晶体双氟单体，即3-[4-(2,6-二氟苯甲酰)苯基]丙酸。

本发明制备合成的含羧基的聚芳醚，相比于普通聚芳醚聚合物引入了可电离的极性基团，可以应用于膜分离技术，由于其具备带负电的羧基，可用于水分离膜的亲水性能及抗污性能的提升，质子交换膜的传导率改良。

申请人：吉林大学
地址：130012 吉林省长春市前进大街2699号
国籍：CN
代理机构：长春吉大专利代理有限责任公司
更多信息请下载全文后查看。

一种全氟聚醚及其制备方法与流程English Answer:A perfluoropolyether (PFPE) is a type of fluorinated polymer that contains only carbon, oxygen, and fluorine atoms. It is known for its exceptional thermal stability, chemical resistance, and low friction properties. PFPEs are widely used in various industries, including electronics, automotive, aerospace, and pharmaceuticals.The synthesis of PFPE involves several steps. The most common method is the telomerization of tetrafluoroethylene (TFE) with a perfluorinated alcohol. This reaction is typically carried out in the presence of a catalyst, such as potassium fluoride or a transition metal complex. The telomerization process allows for the controlled growth of the PFPE chain.Once the telomerization is complete, the resulting telomer is then subjected to further processing steps, suchas purification and functionalization. Purification involves the removal of impurities, such as unreacted monomers and catalyst residues. This is usually achieved through distillation or solvent extraction techniques.Functionalization of PFPE can be done to introduce specific properties or functionalities to the polymer. For example, end-capping agents can be added to modify the surface properties of the PFPE. Additionally, reactive groups can be incorporated into the polymer backbone to enable crosslinking or to facilitate chemical reactions with other materials.The overall process of PFPE synthesis requires careful control of reaction conditions, such as temperature, pressure, and catalyst concentration, to achieve the desired molecular weight and properties of the polymer. Additionally, the choice of starting materials and purification techniques can also impact the final product.中文回答：全氟聚醚（PFPE）是一种只含有碳、氧和氟原子的氟化聚合物。

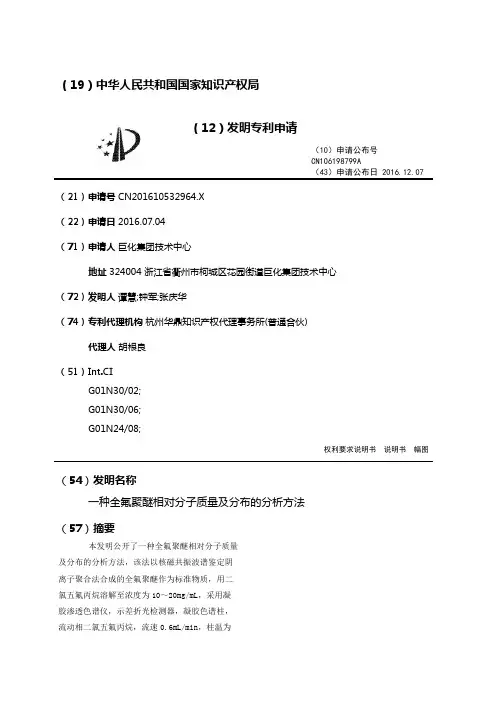

（19）中华人民共和国国家知识产权局（12）发明专利申请（10）申请公布号CN106198799A（43）申请公布日 2016.12.07（21）申请号CN201610532964.X（22）申请日2016.07.04（71）申请人巨化集团技术中心地址324004 浙江省衢州市柯城区花园街道巨化集团技术中心（72）发明人谭慧;钟军;张庆华（74）专利代理机构杭州华鼎知识产权代理事务所(普通合伙)代理人胡根良（51）Int.CIG01N30/02;G01N30/06;G01N24/08;权利要求说明书说明书幅图（54）发明名称一种全氟聚醚相对分子质量及分布的分析方法（57）摘要本发明公开了一种全氟聚醚相对分子质量及分布的分析方法，该法以核磁共振波谱鉴定阴离子聚合法合成的全氟聚醚作为标准物质，用二氯五氟丙烷溶解至浓度为10～20mg/mL，采用凝胶渗透色谱仪，示差折光检测器，凝胶色谱柱，流动相二氯五氟丙烷，流速0.6mL/min，柱温为35℃的色谱条件逐一分析标准样品，制作标准曲线，确定标准曲线方程，并测定线性相关系数，为光氧化聚合法、光催化聚合法和阴离子聚合法制备的全氟聚醚分子量分析提供了有效的检测方法。

本发明通用性强、准确度高、重复性好、操作简单，可作为全氟聚醚产品的企业质量检测标准，具有重要的实用价值。

法律状态法律状态公告日法律状态信息法律状态2016-12-07公开公开2016-12-07公开公开2017-04-05实质审查的生效实质审查的生效2017-04-05实质审查的生效实质审查的生效2020-03-10发明专利申请公布后的驳回发明专利申请公布后的驳回权利要求说明书一种全氟聚醚相对分子质量及分布的分析方法的权利要求说明书内容是....请下载后查看说明书一种全氟聚醚相对分子质量及分布的分析方法的说明书内容是....请下载后查看。
