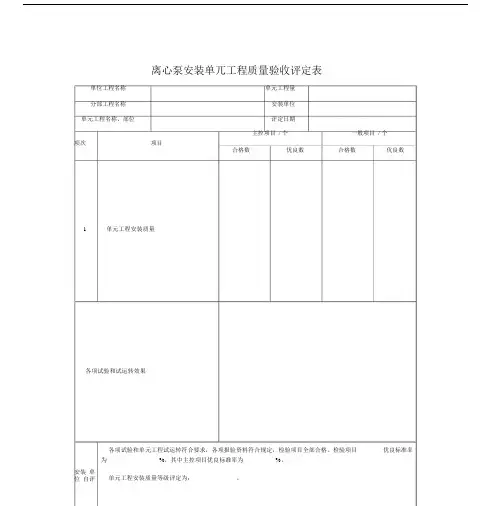

离心泵安装单兀工程质量验收评定表
单位工程名称单元工程量
分部工程名称安装单位
单元工程名称、部位评定日期
主控项目/ 个一般项目/ 个
项次项目
合格数优良数合格数优良数1单元工程安装质量
各项试验和试运转效果
各项试验和单元工程试运转符合要求，各项报验资料符合规定，检验项目全部合格。

检验项目优良标准率为%，其中主控项目优良标准率为%。

安装单
单元工程安装质量等级评定为：。

位自评
意见
（签字，加盖公章）年月日
各项试验和单元工程试运转符合要求，各项报验资料符合规定，检验项目全部合格。

检验项目优良标准率为%，其中主控项目优良标准率为%。

监理单
单元工程安装质量等级评定为：。

位复核
意见
（签字，加盖公章）年月日。

水泵机组安装单元工程施工质量验收评定表

纵向
≤0.05/1000mm
横向
≤0.10/1000mm
施工单位自评意见
主控项目合格率100%，一般检验项目验点的合格率%，且不合格点不集中分布。单元质量等级评定为：
（签字，加盖公章）
年月日
监理单位复核意见
经复核，主控项目合格率100%，一般检验项目检验点的合格率%，且不合格点不集中分布。单元质量等级评定为：

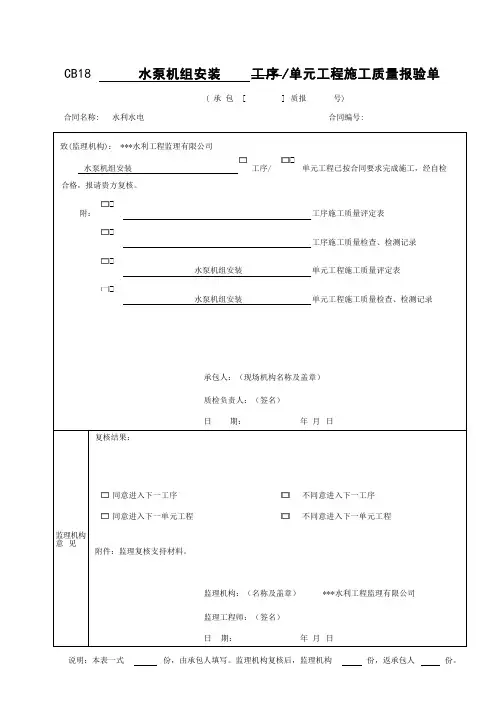

CB18水泵机组安装工序/单元工程施工质量报验单
(承包[]质报号)
合同名称:水利水电合同编号:
致(监理机构)： ***水利工程监理有限公司
水泵机组安装工序/单元工程已按合同要求完成施工，经自检
合格，报请贵方复核。
附：工序施工质量评定表
工序施工质量检查、检测记录
水泵机组安装单元工程施工质量评定表
水泵机组安装单元工程施工质量检查、检测记录
承包人：（现场机构名称及盖章）质检负责人：（签名）
日期：年月日
监理机构意见
复核结果：
同意进入下一工序不同意进入下一工序
同意进入下一单元工程不同意进入下一单元工程
附件：监理复核支持材料。
监理机构：（名称及盖章）***水利工程监理有限公司监理工程师：（签名）
日期：年月日
说明：本表一式份，由承包人填写。监理机构复核后，监理机构份，返承包人份。
村镇供水工程
表8.1水泵机组安装单元工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称
施工单位
***水利水电工程有限公司
单位工程名称、部位
施工日期
年月日～年月日
项次
检验项目
质量标准
检查（测）记录
合格数
（点）

离心泵安装质量检测记录

0.03、0.03、0.04、0.04、0.03、0.04、0.04、0.05、0.06、0.04
9
3
合格
2
联轴器径向位移
符合设备技术文件的规定
0.2、0.2、0.3、0.3、0.3、0.3、0.3、0.2、0.3
10
3
合格
3
轴线倾斜度/（㎜/m）
0.20
0.10
0.2、0.2、0.2、0.2、0.2、0.1、0.2、0.1、0.1、、0.2

3
合格
4
辅助设备安装位置
平面位置/㎜
±10
±5
11、9、8、9、9、9、5、5、5、8
9
3
合格
5
高程/㎜
+20
-10
+10
--5
-10、-10、11、10、21、17、18、
13、--5、--5
9
3
合格
一
般
项目
1
机座纵、横向水平度/（㎜/m）
0.10
0.08
0.1、0.1、0.1、0.1、0.8、0.1、
水利水电工程
离心泵安装单元工程质量检查记录表
单位工程名称
金洗支渠工程
施工单位
福建崇禹水电工程
分部工程名称
机电设备及安装工程
检验日期
2018年6月18日
单元工程名称、部位
泄洪闸
评定日期
2018年6月18日
项次
检查项目
质量要求
实测值
合格
数
优良
数
质量
等级
合格
优良
主
控
项
目
1
叶轮和密封环间隙

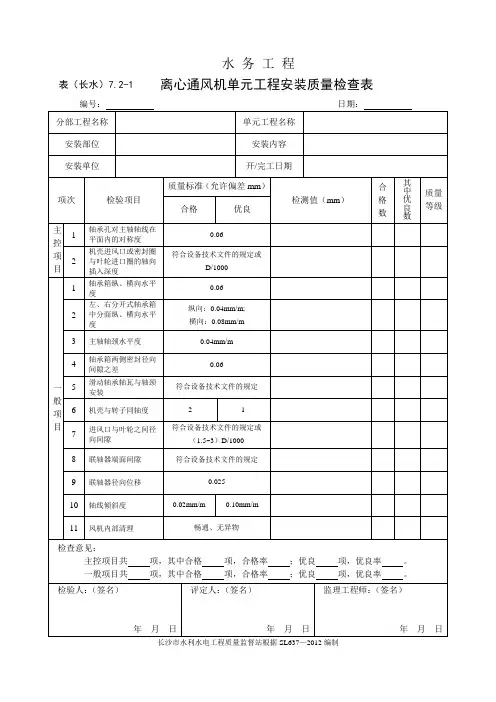

表(长水)7.2-1 离心通风机单元工程安装质量检查表

水务工程
离心通风机单元工程安装质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
开/完工日期
项次
检验项目
质量标准（允许偏差mm）
检测值（mm）
合格数
其中优良数
质量等级
合格
优良
主控项目
1
轴承孔对主轴轴线在平面内的对称度
0.06
2
机壳进风口或密封圈与叶轮进口圈的轴向插入深度
符合设备技术文件的规定或D/1000
年月日
长沙市水利水电工程质量监督站根据SL637—2012编制
8
联轴器端面间隙
符合设备技术文件的规定
9
联轴器径向位移
0.025
10
轴线倾斜度
0.02mmBiblioteka m0.10mm/m11
风机内部清理
畅通、无异物
检查意见：
主控项目共项，其中合格项，合格率；优良项，优良率。
一般项目共项，其中合格项，合格率；优良项，优良率。
检验人：（签名）
年月日
评定人：（签名）
年月日
监理工程师：（签名）
一般项目
1
轴承箱纵、横向水平度
0.06
2
左、右分开式轴承箱中分面纵、横向水平度
纵向：0.04mm/m;
横向：0.08mm/m
3
主轴轴颈水平度
0.04mm/m
4
轴承箱两侧密封径向间隙之差
0.06
5
滑动轴承轴瓦与轴颈安装
符合设备技术文件的规定
6
机壳与转子同轴度
2
1
7
进风口与叶轮之间径向间隙
符合设备技术文件的规定或（1.5~3）D/1000

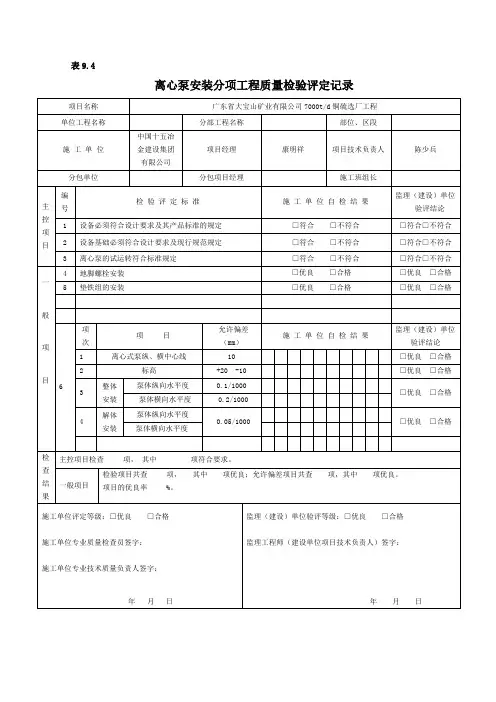

离心泵安装分项工程质量检验评定记录

表9.4
离心泵安装分项工程质量检验评定记录
项目名称
广东省大宝山矿业有限公司7000t/d铜硫选厂工程
单位工程名称
分部工程名称
部位、区段
施工单位
中国十五冶金建设集团有限公司
项目经理
康明祥
项目技术负责人
陈少兵
分包单位
分包项目经理
施工班组长
主控项目
编号
检验评定标准
施工单位自检结果
6
项次
项目
允许偏差

监理（建设）单位
验评结论
1
离心式泵纵、横中心线
10
□优良□合格
2
标高
+20 -10
□优良□合格
3
整体安装
泵体纵向水平度
0.1/1000
□优良□合格
泵体横向水平度
0.2/1000
4
解体安装
泵体纵向水平度
0.05/1000
□优良□合格
泵体横向水平度
年月日
检查结果
主控项目检查项，其中项符合要求。
一般项目
检验项目共查项，其中项优良；允许偏差项目共查项，其中项优良。
项目的优良率%。
施工单位评定等级：□优良□合格
施工单位专业质量检查员签字：
施工单位专业技术质量负责人签字：
年月日
监理（建设）单位验评等级：□优良□合格
监理工程师（建设单位项目技术负责人）签字：
监理（建设）单位
验评结论
1
设备必须符合设计要求及其产品标准的规定
□符合 □不符合
□符合□不符合
2
设备基础必须符合设计要求及现行规范规定

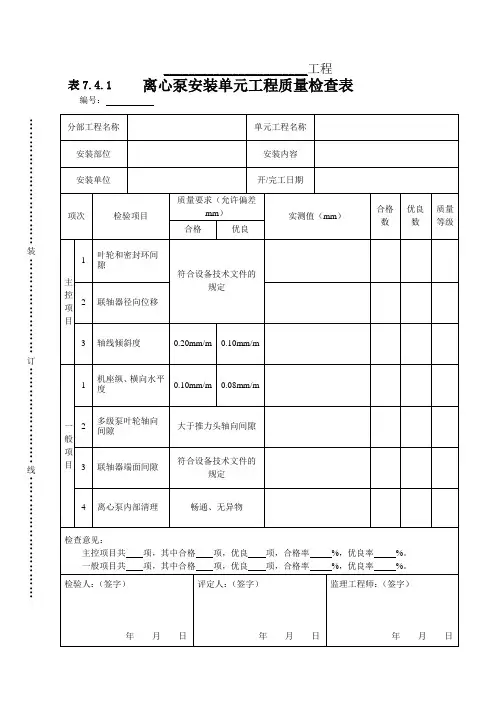

(完整版)表7.4.1-离心泵单元工程安装质量检查表

0.10mm/m
一般项目
1
机座纵、横向水平度
0.10mm/m
0.08mm/m
2
多级泵叶轮轴向间隙
大于推力头轴向间隙
3
联轴器端面间隙
符合设备技术文件的规定
4
离心泵内部清理
畅通、无异物
检查意见：
主控项目共项，其中合格项，优良项，合格率%，优良率%。
一般项目共项，其中合格项，优良项，合格率%，优良率%。
检验人：（签字）
年月日
评定人：（签字）
年月日
监理工程师：（签字）
年月日
_______________________工程
离心泵安装单元工程质量检查表
编号：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
开/完工日期
项次
检验项目
质量要求（允许偏差mm）
实测值（m等级
合格
优良
主控项目
1
叶轮和密封环间隙
符合设备技术文件的规定
2
联轴器径向位移
3
轴线倾斜度
0.20mm/m

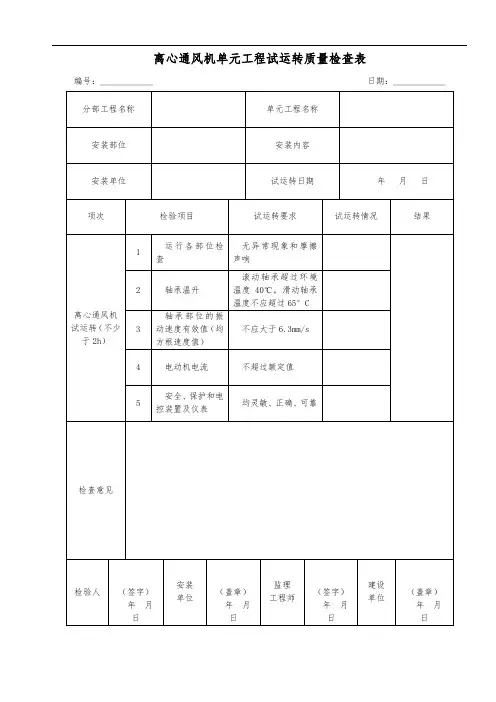

离心通风机单元工程试运转质量检查表

离心通风机单元工程试运转质量检查表
编号：＿＿＿＿＿＿日期：＿＿＿＿＿＿
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
试运转日期
年月日
项次
检验项目
试运转要求
试运转情况
结果
离心通风机试运转（不少于2h）
1
运行各部位检查
无异常现象和摩擦声响
2
轴承温升
滚动轴承超过环境温度40℃，滑动轴承温度不应超过65°C
3
轴承部位的振动速度有效值（均方根速度值）
不应大于6.3mm/s
4
电动机电流
不超过额定值
5
安全、保护和电控装置及仪表
均灵敏、正确、可靠检査意见检验人（签字）年月日
安装
单位
（盖章）
年月日
监理
工程师
（签字）
年月日
建设
单位
（盖章）
年月日

离心泵安装检查记录表

江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年7月2日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月3日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月5日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月5日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月9日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月14日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月14日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月14日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月16日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月16日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月16日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月16日第1页共1页江苏省工业设备安装有限公司离心泵安装检查记录表设备 0 0 3 2 4编号———— 2008年 7 月16日第1页共1页。

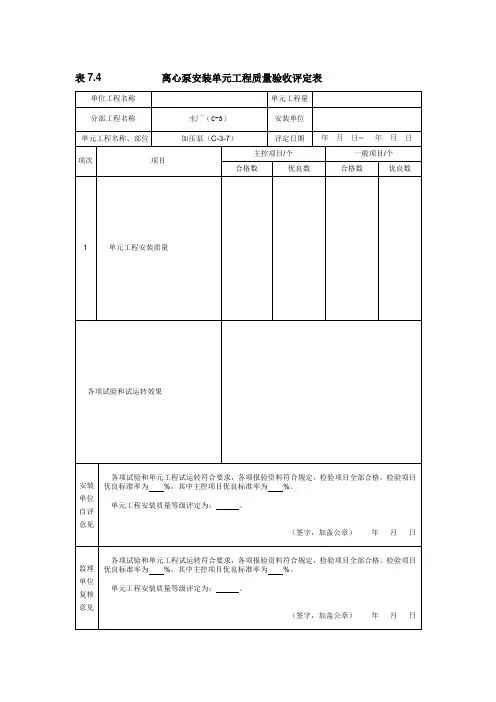

离心泵安装单元工程质量验收评定表

10
10
合格
4
辅助设备安装位置
平面位置/mm
±10
±5
-7 9 -6 -5 8 8 10 6 -7 8
10
10
合格
5
高程/mm
+20
-10
+10
-5
-9 8 5 2 -3 -6 7 10 7-10
10
10
合格
一般
项目
1
机座纵、横向水平度/（mm/m）
0.10
0.08
0.10 0.08 0.08 0.09 0.09
检验人：（签字）
年月日
评定人：（签字）ຫໍສະໝຸດ 年月日监理工程师：（签字）
年月日
表7.4.2离心泵安装单元工程试运转质量检查表
编号
分部工程名称
水厂（C-3）
单元工程名称
安装部位
安装内容
安装单位
试运转日期
年月日--年月日
项次
检验项目
试运转要求
试运转情况
结果
离心泵试运转（在额定负荷下试运转不小于2h）
1
各固定连接部位检查
10
10
合格
2
多级泵叶轮轴向间隙
大于推力头轴向间隙
大于推力头轴向间隙
/
/
合格
3
联轴器端面间隙
符合设备技术文件的规定
符合设备技术文件的规定
/
/
合格
4
离心泵内部清理
畅通、无异物
畅通、无异物
/
/
合格
检查意见：
主控项目共项，其中合格项，优良项，合格率%，优良率%。
一般项目共项，其中合格项，优良项，合格率%，优良率%。

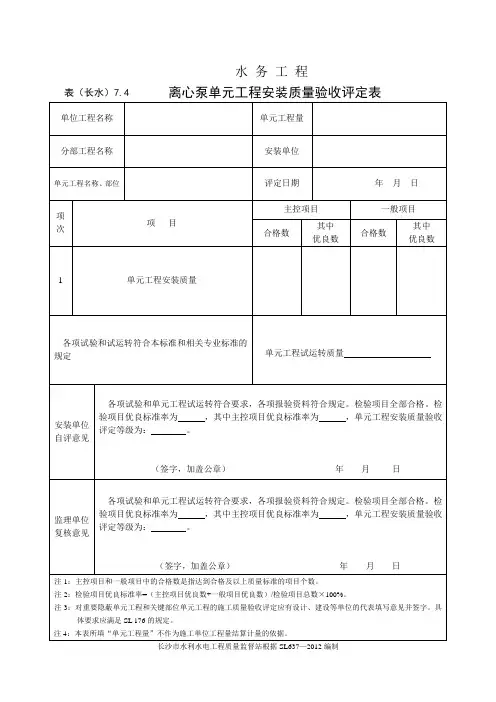

表(长水)7.4 离心泵单元工程安装质量验收评定表

注3：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表填写意见并签字。具体要求应满足SL 176的规定。
注4：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
长沙市水利水电工程质量监督站根据SL637—2012编制
水务工程
离心泵单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
评定日期
年月日
项次
项目
主控项目
一般项目
合
优良数
1
单元工程安装质量
各项试验和试运转符合本标准和相关专业标准的规定
单元工程试运转质量
安装单位自评意见
各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为：。
（签字，加盖公章）年月日
监理单位复核意见
各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为：。
（签字，加盖公章）年月日
注1：主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。
注2：检验项目优良标准率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。

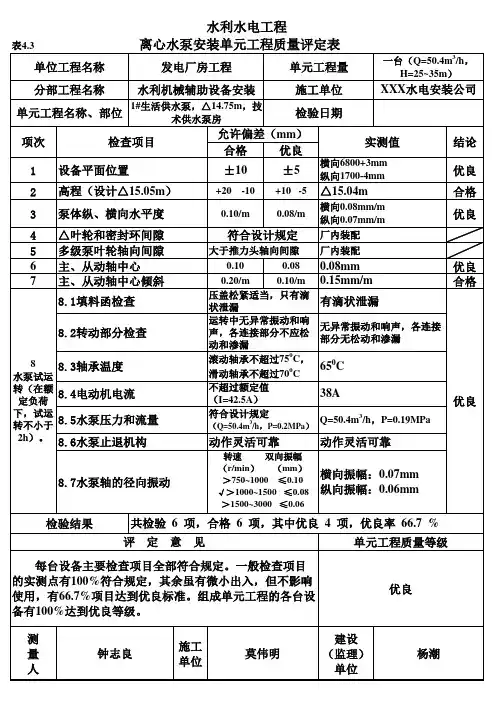

表4.3 离心水泵安装单元工程质量评定表(例表)

动作灵活可靠
8.7水泵轴的径向振动
转速双向振幅（r/min）（mm）＞750~1000 ≤0.10 √＞1000~1500 ≤0.08 ＞1500~3000 ≤0.06
横向振幅：0.07mm 纵向振幅：0.06mm
结论优良合格优良
优良合格
优良
检验结果
共检验 6 项，合格 6 项，其中优良 4 项，优良率 66.7 %
评定意见
单元工程质量等级
每台设备主要检查项目全部符合规定。一般检查项目的实测点有100%符合规定，其余虽有微小出入，但不影响使用，有66.7%项目达到优良标准。组成单元工程的各台设备有100%达到优良等级。
优良
测量人
钟志良
施工单位
莫伟明
建设（监理）
单位
杨潮
注：适用范围见表4.1
合格
优良
±10
±5
实测值
横向6800+3mm 纵向1700-4mm
2 高程（设计△15.05m）
+20 -10 +10 -5 △15.04m
3 泵体纵、横向水平度
0.10/m
0.08/m
横向0.08mm/m 纵向0.07mm/m
4 △叶轮和密封环间隙
符合设计规定厂内装配
5 多级泵叶轮轴向间隙
大于推力头轴向间隙厂内装配
水利水电工程
表4.3
单位工程名称分部工程名称
离心水泵安装单元工程质量评定表
发电厂房工程
单元工程量
水利机械辅助设备安装
施工单位
一台（Q=50.4m3/h， H=25~35m）
XXX水电安装公司
单元工程名称、部位

泵设备安装分项工程质量检验评定表

二次灌浆层不得少于50mm，试运转必须符合规
范和设计文件要求。
基
本
项
目
项目
质量情况
等
级
1
2
3
4
5
6
7
8
9
1
地脚螺栓应垂直、螺母、垫圈配置齐全符合规范
要求，螺母应拧紧，且扭力矩一致。
2
垫铁组放平稳，位置正确，接触紧密，每组不应
超过三块。
3
极
限
偏
差
和
公
差
项
目
项目
极限偏差
mm
实测差
1
2
3
4
5
6
7
8
9
1
中心线
2பைடு நூலகம்
标高
3
水平度纵向
横向
0.05/1000
0.10/1000
4
5
6
检
查
结
果
保证项目
基本项目
检查:项其中优良:项优良率: %
极限偏差和公差项目
实测:项其中合格:项合格率: %
评
定
等
级
工程负责人:
工长:
班组长:
核
定
等
级
专职质量检查员:
年月日
泵设备安装分项工程质量检验评定表
单位工程名称：施工单位：
分部工程名称：施工日期：年月日
保
证
项
目
项目
质量情况
1
泵设备型号、规格、性能必须符合设计要求，并
具有出厂合格证和出厂前的试运转记录。
2
具有专检确认合格的基础砼、地脚螺栓予留孔、
埋设件的工序交接资料。

水泵试运转测试检查记录表(doc格式)

水泵试运转测试检查记录
质控（水）表4.2.7共页第页
单位（子单位）工程名称
施工单位
试运转日期
设备名称
型号规格
安装位号
制造厂名
出厂日期
水泵扬程
出口压力
组织者，支持者和参与者。我们的任务不再是讲解教科书，而是努力创设适宜的活动环境和条件，灵活多样地选用教学活动和组织形式，帮助学生去体验、去探究。为达成这样的目标，我们要放低姿态，与学生平等对话，倾听他们的需要；要尊重学生的体验和判断，不用既定的结论代替学生的联
A–E
B–E
C–E
其
他
试
运
转
情
况
结论
专业监理工程师（建设单位项目专业技术负责人）
施工
单位
质检员
施工员
试验员
滴水情况
填料室
要求值
（滴）
最高温度（℃）
室内温度
轴承温度
机身温度
轴向倾斜
径向位移
每分钟
实测值
（滴）
用手盘动
阀门工作情况
额定电压值(V)
实测
电流
值(A)
IA
实测电压值(V)
IB
额定电流值(A)
IC
电动机绝缘电阻值
实
测
值
相间绝缘电阻值（MΩ）
相对地绝缘电阻值（MΩ）
外壳接地电阻值
（Ω）
A - B
B–C
C–A
在教材中要呈现很多细腻的生活场面和真实案例。然而教材中的范例只是一种提示，它并不是唯一的或最好的。因此，老师要通过这些提示去整体把握教材，既可以利用这些范例丰富学生的认知和情感体验，又可以根据自己的教学需要进行隔离的取舍。或适当加以拓展！虽然是《思品与社会》轴

表(长水)7.7-2 潜水泵安装单元工程试运转质量检查表

水务工程
潜水泵安装单元工程试运转质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
试运转日期
年月日
项次
检验项目
试运转要求
试运转情况
结果
运行时间
1
试运转时间
连续试运转时间不少于2h
机械部分
2
固定连接件
应无松动，无渗漏
3
转子及运动部件
运转应正常，无异常声响及摩擦现象
4
管道连接
应牢固无渗漏
电机Байду номын сангаас分
5
电动机电流
不超过额定值
电气部分
6
安全、保护和电控装置及仪表
灵敏、正确、可靠
设备效能
7
水泵压力、流量
符合设计规定
检查意见
检验人：（签名）
年月日
监理工程师：（签名）
年月日
长沙市水利水电工程质量监督站根据SL637—2012编制

离心泵安装单元工程试运转质量检查表

在运转无空蚀的条件下测量;振动速度有效值的测量方法按GB/T10889的有关规定执行
9
电动机电流
不超过额定值
10
安全、保护和电控装置及各部分仪表
均灵敏、正确、可靠
检查意见：
检验人：（签字）
年月日
评定人：（签字）
年月日
监理工程师：（签字）
年月日
3
附属系统检查
运转正常，管道连接牢固无渗漏
4
轴承温度
滑动轴承的温度不大于70℃，滚动轴承的温度不大于80℃
5
各润滑点的润滑油温度、密封液和冷却水的温度
均符合设备技术文件的规定
6
机械密封的泄漏量
≤5mL/h，填料密封的泄漏量不大于表G-6的规定，且温升正常
7
水ቤተ መጻሕፍቲ ባይዱ压力、流量
符合设计规定
8
测量轴承体处振动值
_______________________工程
离心泵安装单元工程试运转质量检查表
编号：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
试运转日期
年月日
项次
检验项目
试运转要求
试运转情况
结果
离心泵试运转（在额定负荷下试运转不小于2h）
1
各固定连接部位检查
无松动、渗漏现象
2
转子及各运动部件检查
运转正常，无异常声响和摩擦现象

表(长水)7.5-1 水环式真空泵单元工程安装质量检查表

一般项目
1
机座纵、横向水平度
0.10mm/m
0.08mm/m
2
联轴器端面间隙
符合设备技术文件的规定
3
真空泵内部清理
畅通、无异物
主控项目
气水分离器
1
本体水平度
1.0mm/m
0.5mm/m
一般项目
1
本体中心
±5
±3
2
进水孔与外部供水内部清理
检查意见：
主控项目共项，其中合格项，合格率；优良项，优良率。
一般项目共项，其中合格项，合格率；优良项，优良率。
检验人：（签名）
年月日
评定人：（签名）
年月日
监理工程师：（签名）
年月日
长沙市水利水电工程质量监督站根据SL637—2012编制
水务工程
水环式真空泵单元工程安装质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
开/完工日期
项次
检验项目
质量标准
（允许偏差mm）
检测值（mm）
合格数
其中优良数
质量
等级
合格
优良
主控项目
水环式真空泵
1
联轴器径向位移
符合设备技术文件的规定
2
轴线倾斜度
0.20mm/m
0.10mm/m

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

水务工程
离心泵安装单元工程试运转质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
试运转日期
年月日
项次
检验项目
试运转要求
试运转情况
结果
运行时间
1
试运转时间
额定负荷下试运转达不小于
2 h
机械部分
2
固定连接件
应无松动，无渗漏
3
转子及运动部件
运转应正20
30
40
60
电机部分
8
电动机电流
不超过额定值
电气部分
9
安全保护和电控装置及仪表
灵敏、正确、可靠
设备效能
10
水泵压力、流量
符合设计规定
检查意见
检验人：（签名）
年月日
监理工程师：（签名）
年月日
长沙市水利水电工程质量监督站根据SL637—2012编制
运转应正常，管道连接应牢固无渗漏
5
轴承温度
滑动轴承工作温度不超过700C，滚动轴承工作温度不超过850C
6
润滑油、密封液、冷却水温度
应符合设备技术文件的规定
7
密封泄漏量
机械密封
应小于5mL/h
填料密封
水泵设计流量（m3/h）
≤50
50~100
100~300
300~1000
＞1000
泄漏量（mL/min
