《电路与电子技术基础》总复习题及解2013.11《电路与电子技术基础》总复习题及解2013.11一、问 答第一章答题1. 电流与电压为关联参考方向是指什么？答：电流参考方向（箭头方向）与电压降参考方向（“+”到“-”的方向）一致的方向。
第二章答题1. 应用叠加定理时，理想电压源不作用时视为短路，理想电流源不作用时视为 开路。
2、求含有受控源单口网络的戴维南（诺顿）等效电路的内阻时，屏蔽掉电源后须用 外施电压、电流 法求得。
第三章答题1、对于电容C 和电感L ，电压和电流间的关系为：，2、换路定律是指： 3、全响应解的两种表达式： （1）全响应=（零输入响应）+（零状态响应）（2）三要素法：第四章答题1、直流电路中，感抗为0，容抗为无穷大。
2、正弦电压 u (t ) =2U cos (?t + ?u )对应的相量表示为 u U U θ∠=•。
3、任意一个相量乘以j相当于该相量逆时针旋转90o 。
1倍，4、三相对称电源星型联结，相、线电压的关系为相电压是线电压的3且相电压滞后对应线电压30°。
对称电源△接线时，线电流、相电流之间关系为线电流等于3倍相电流，相位滞后对应相电流30°。
5、电阻元件的电压电流的有效值满足：U=IR，关联参考方向下电压和电流同相位，即第五章答题无第六章答题1、本征半导体电子浓度等于空穴浓度；N型半导体的电子浓度大于空穴浓度；P型半导体的电子浓度小于空穴浓度。
2、场效应管属于电压控制型器件，晶体三极管则属于电流控制器件。
3、晶体三极管工作在放大状态时，应使发射结正向偏置；集电结反向偏置。
4、稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。
5、 PN结的单向导电性，就是PN结正偏时导通，反偏时截止。
6、当温度升高时，三极管的集电极电流Ic 增加，发射结压降U BE减小。
第七章答题1、共模抑制比K CMR是差模放大倍数与共模放大倍数（绝对值）之比。

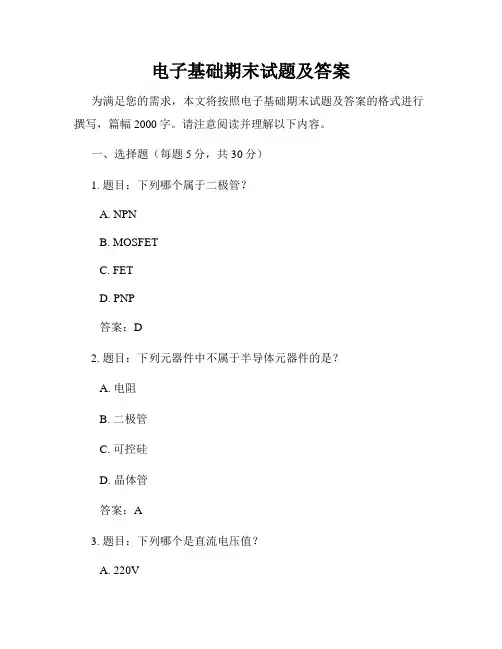

电子基础期末试题及答案为满足您的需求，本文将按照电子基础期末试题及答案的格式进行撰写，篇幅2000字。
请注意阅读并理解以下内容。
一、选择题（每题5分，共30分）1. 题目：下列哪个属于二极管？A. NPNB. MOSFETC. FETD. PNP答案：D2. 题目：下列元器件中不属于半导体元器件的是？A. 电阻B. 二极管C. 可控硅D. 晶体管答案：A3. 题目：下列哪个是直流电压值？A. 220VC. 24VD. 50KΩ答案：C4. 题目：下列哪个是电流单位？A. 伏特B. 欧姆C. 安培D. 瓦特答案：C5. 题目：下列哪个代表电阻值最大？A. 100ΩB. 1kΩC. 100kΩD. 1MΩ答案：D6. 题目：下列仪器中用于测量电流的是？A. 万用表C. 频谱分析仪D. 频率计答案：A二、填空题（每题10分，共20分）1. 题目：电阻的单位是______________。
答案：欧姆2. 题目：电路的三要素包括电源、______________和负载。
答案：导线三、简答题（每题20分，共40分）1. 题目：请简述电流和电压的定义，并说明它们之间的关系。
答案：电流是电荷在单位时间内通过导体横截面的数量，用安培(A)表示。
电压是单位电荷在电场中具有的电位差，用伏特(V)表示。
二者之间的关系由欧姆定律描述，即电压等于电流乘以电阻。
公式为V =I × R。
2. 题目：请简述半导体器件的特点及其在电子电路中的应用。
答案：半导体器件具有导电性介于导体和绝缘体之间的特点。
它们的导电性能受温度、光照等因素的影响较大。
半导体器件在电子电路中广泛应用于开关、放大、调节、保护等方面。
常见的半导体器件包括二极管、晶体管和可控硅等。
四、计算题（每题20分，共10分）1. 题目：已知电路中的电压为12V，电阻为4Ω，请计算通过该电路的电流值。
答案：根据欧姆定律，电流I等于电压V除以电阻R。
计算得到：I = 12V / 4Ω = 3A。
2014级电气自动化技术专业《电子技术基础》复习资料一、填空题。
1、二极管工作在正常状态时，若给其施加正向电压时，二极管导通,若施加反向电压时，则二极管截至，这说明二极管具有单向导电性。
2、晶体管从内部结构可分为 NPN型和PNP型。
3、NPN型硅晶体管处于放大状态时，在三个电极电位中，其电位高低关系为VC ＞VB＞VE，基极和发射极电位之差约等于。
4、在晶体管放大电路中，测得I C=3mA，I E=，则I B= ， = 100。
5、按晶体管在电路中不同的连接方式，可组成共基、共集和共射三种基本放大电路；其中共集电路输出电阻低，带负载能力强；共射电路兼有电压放大和电流放大作用。
6、晶体管在电路中若用于信号的放大应使其工作在放大状态。
若用作开关则应工作在饱和和截至状态，并且是一个无触点的控制开关。
7、组合逻辑电路是指任何时刻电路的输出仅由当时的输入状态决定。
8、用二进制表示有关对象的过程称为编码。
9、n个输出端的二进制编码器共有 2n个输入端，对于每一组输入代码，有1个输入端具有有效电平。
10、画晶体管的微变等效电路时，其B、E两端可用一个线性电阻等效代替，其C、E两端可以用一个可控电流源等效代替。
11、1位加法器分为半加器和全加器两种。
12、多级放大器的级间耦合方式有3种，分别是直接耦合、阻容耦合和变压器耦合。
13、多级放大电路的通频带总是比单级放大电路的通频带窄。
14、反馈是把放大器的输出量的一部分或全部返送到输入回路的过程。
15、反馈量与放大器的输入量极性相反，因而使 净输入量 减小的反馈，称为 负反馈 。
为了判别反馈极性，一般采用 瞬时极性法 。
16、三端集成稳压器CW7806的输出电压是 6 V 。
17、施加深度负反馈可使运放进入 线性 区，使运放开环或加正反馈可使运放进入 非线性 区。
18、逻辑功能为“全1出0，见0出1”的逻辑门电路时 与非 门。
19、一个二进制编码器若需要对12个输入信号进行编码，则要采用 4 位二进制代码。
2014级电气自动化技术专业《电子技术基础》复习资料一、填空题。
1、二极管工作在正常状态时，若给其施加正向电压时，二极管导通, 若施加反向电压时，则二极管截至，这说明二极管具有单向导电性。
2、晶体管从内部结构可分为NPN 型和PNP型。
3、NPN型硅晶体管处于放大状态时，在三个电极电位中，其电位高低关系为C＞VB＞VE，基极和发射极电位之差约等于0.7。
V4、在晶体管放大电路中，测得IC=3mA，IE=3.03mA，则IB=0.03，= 100 。
5、按晶体管在电路中不同的连接方式，可组成共基、共集和共射三种基本放大电路；其中共集电路输出电阻低，带负载能力强；共射电路兼有电压放大和电流放大作用。
6、晶体管在电路中若用于信号的放大应使其工作在放大状态。
若用作开关则应工作在饱和和截至状态，并且是一个无触点的控制开关。
7、组合逻辑电路是指任何时刻电路的输出仅由当时的输入状态决定。
8、用二进制表示有关对象的过程称为编码。
9、n个输出端的二进制编码器共有2n个输入端，对于每一组输入代码，有1个输入端具有有效电平。
10、画晶体管的微变等效电路时，其B、E两端可用一个线性电阻等效代替，其C、E两端可以用一个可控电流源等效代替。
11、1位加法器分为半加器和全加器两种。
12、多级放大器的级间耦合方式有3种，分别是直接耦合、阻容耦合和变压器耦合。
13、多级放大电路的通频带总是比单级放大电路的通频带窄。
14、反馈是把放大器的输出量的一部分或全部返送到输入回路的过程。
15、反馈量与放大器的输入量极性相反，因而使净输入量减小的反馈，称为负反馈。
为了判别反馈极性，一般采用瞬时极性法。
16、三端集成稳压器CW7806的输出电压是 6 V。
17、施加深度负反馈可使运放进入线性区，使运放开环或加正反馈可使运放进入非线性区。
18、逻辑功能为“全1出0，见0出1”的逻辑门电路时与非门。
19、一个二进制编码器若需要对12个输入信号进行编码，则要采用4位二进制代码。
电路课程期末考试1（试卷）1、电路如图所示。
请按图中所示结点编号写出结点电压方程。
(8分)10Ω2u 2+题一图4A4A10Ω5Ω20Ωu 2+-4A10Ω①②-0二、电路如图所示。
已知u s1＝100V ，u s2＝200V ，求i 1，i 2及两个电压源发出的功率P 1和P 2。
(8分)Ωu s 1+20Ωi 110Ω10i 1u s 2++20Ωi 2题二图---三、电路如图所示。
(1) 求从a 、b 端看进去的戴维宁等效电路；(2) 求R L 为何值时，R L 能获得最大功率，并求此最大功率P max 。
(10分)10Ω20V +-题三图4A5Ωu +0.2u10Ω10ΩabR L-四、电路如图所示。
请应用叠加定理求电压u 3。
(8分)40题四图5A4Ω4Ω+－10i 1i 1u 3+10V+2Ω－－Ω五、含理想运放的电路如图所示。
求u 0和u x 。
(8分)+u o_+∞++∞+u x 6V+_+_ΩΩ1K ΩΩΩΩ题五图__1231K 1K 1K 1K 1Kk Ωk Ωk Ωk Ωk Ωk Ω题五图六、一阶动态电路如图所示。
电路原来处于稳定状态，t=0时，开关S 从1合向2，求t>0时的u c (t )和i c (t )。
(10分)u c0.2F题六图2A10Ω5ΩS(t =0)2.5Ω10V++i c--12七、正弦稳态电路如图所示。
已知M =0.4H ，L 1=L 2=0.6H ，L 3=1.4H ，C 1=10-4F ，C 2=0.5×10-4F ，电源角频率ω=100rad/s ，(1) 求1I ，2I ；(2) 求两个电压源发出的复功率1S 、2S 。
(10分)12j C ω11j C ω八、正弦稳态电路如图所示。
已知u s1=2100cos100t V , i s1=22cos100t A,求，i 1、u 。
(10分)100Ω1H－＋100Ω100Ω10-4F 10-4F－＋1H u 题八图i 1i s2u s1九、对称三相电路如图所示。
一．单项选择题1. 图示电路中,电流I ＝（ A ）。
A.–3 A B. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U ＝（ D ）。
A. 2 V B. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I ＝（ A ）。
A. 1 A B. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。
A. U SB. RC. U S 和I SD. I S5. 图示电路中, 电压U ＝（ A ）。
A. 8 V B. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab 间等效电阻R ab =（ B ）。
A. R 1//R 2//R 3 B. R 1//R 3C. (R 1+R 2)//R 3。
D. (R 1+R 3)//R 27. 图示电路中, 电流I ＝（ B ）。
A. 5 A B. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t ＝0时闭合，电容初始电压u C （0+）= ( C )。
A. -5 V B. 10 V C. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I ＝（ B ）。
A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab 短路线中电流I ab = ( A ）。
A. 1 A B. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I ＝（ A ）。
A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U ＝（ C ）。
A. 3 V B. -3 VC. -6 V。
。
D. 6 V13. 图示电路, ab 间电压U ab = ( D )。
A. 8 V B. 7 VC. 5 VD. 3 V14．稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ）它的稳压值Uz 才有导通电流，否则处于（ F ）状态。
电工电子基础期末考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A3. 一个电路中，电阻R1为10Ω，R2为20Ω，串联后的总电阻为：A. 10ΩB. 20ΩC. 30ΩD. 40Ω答案：C4. 并联电路中，总电阻与各支路电阻的关系是：A. 总电阻等于各支路电阻之和B. 总电阻等于各支路电阻之积C. 总电阻小于任一支路电阻D. 总电阻大于任一支路电阻答案：C5. 电容器的单位是：A. 法拉（F）B. 安培（A）C. 欧姆（Ω）D. 伏特（V）答案：A6. 电感器的单位是：A. 法拉（F）B. 亨利（H）C. 安培（A）D. 欧姆（Ω）答案：B7. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的√2倍C. 峰值等于有效值的√2倍D. 峰值等于有效值的2倍答案：C8. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°答案：A9. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 光电效应D. 热电效应答案：A10. 整流器的作用是将：A. 直流电转换为交流电B. 交流电转换为直流电C. 直流电转换为高频电D. 交流电转换为高频电答案：B二、填空题（每空2分，共20分）1. 电流通过导体时，导体内部的自由电子在电场力的作用下发生________。
答案：定向移动2. 欧姆定律表明，电流的大小与电压成正比，与电阻成________。
答案：反比3. 串联电路中，总电阻等于各部分电阻的________。
答案：和4. 电容器在交流电路中起到________的作用。
答案：滤波5. 电感器在交流电路中起到________的作用。
《电路与电子技术基础》参考解答 习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U=IR=0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P=UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。
解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为： -6+4I+2I=0 即得：I=1A则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ）对于cb 支路：因为构不成回路，所以电流为零。
故：U cb =4V # 所以：U ab =U ac +U cb =-2+4=2V#（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I+2I=0 即得：I=1A则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ）对于cb 支路：因为构不成回路，所以电流为零。
故：U cb =8V 所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程； （2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零，U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0得：10I+4=0 # （2）求电流由上面得回路电压方程式得：)A (4.0104-=-=I #a 4b (a)aΩ b(b)题图1-1 习题1-3电路图1Ω2 2Ω22Ω1Ω题图1-2 习题1-7电路图负号表示电流的实际方向与参考方向相反。
班级: 姓名: 学号: 成绩:14-1：电路如图所示，试分析当U1=3V时，哪些二极管导通？当U1=0V时，哪些二极管导通？（写出分析过程，并设二极管正向压降为0.7V）。
AD1D3U15V-U i（V）10D5U i U03+t-2(1) (2)(3) (4)（1）电工学A（2）习题册－半导体器件D2D45V-14-2：图（1）是输入电压U i的波形。
试由图（2）画出对应于U i的输出电压U o、电阻R上电压U R和二极管D上电压U D的波形，并用基尔霍夫电压定律检验各电压之间的关系。
二极管的正向压降可忽略不计。
14-3：在下列各电路图中，E=3V，U i=10sin t V，二极管的正向压降可忽略不计，试分别画出输出电压U O的波形。
++－R图1 图214-4：在下图中，试求下列几种情况下输出端的电位VF 及各元件中通过的电流：（1）VA=+5V ，VB=0V ；（2）VA=+6.5V ，VB=+5V ；（3）VA=VB=+3V 。
设二极管的正向电阻为零，反向电阻为无穷大,正向压降 忽略不计。
DA1k VA VFVBR 9k1kDB（2）14-5：放大电路如图所示，通过计算分别说明电路中的晶体管工作在放大区、饱和区还是截止区？12V6V6V500k Ω4k Ω51k Ω2k Ω100k Ω1．5k Ωβ=50 β=40 β=4014-6：测得工作在放大电路中的几个晶体管的三个电极对地电位为U 1、U 2、U 3，对应数值分别为：（2）U 1 = -2V ，U 2 = -2.3V ，U 3 = -6V 画图说明它们是PNP 型还是NPN 型？是硅管还是锗管？同时确定三个电极e 、b 、c 在图上标出。
14-7：什么叫三极管的极限参数？集电极电流I C 超过I CM ，管子是否被烧坏？U CE 超过U (BR)CEO 又会怎样？为什么不允许同时达到？（3）（1） U 1 ＝3.5V,U 2 ＝2.8V,U 3 ＝12V （3）U 1 ＝6V,U 2 ＝11.3V,U 3 ＝12V（4）U 1 ＝6V,U 2 ＝11.8V,U 3 ＝12V班级:姓名:学号:成绩:15-1：晶体管放大电路如图(a)所示，已知U CC ＝12V ，R C ＝3k Ω，R B ＝240k Ω，晶体管的β＝40。
《电子技术基础》期末试题（附答案）一、填空题（每空1分，共100分）1、将交流电变成直流电的过程叫整流。
2、整流器一般由整流变压器、整流电路、滤波电路。
3、常用的单相整流有单相半波整流、单相桥式整流等几种。
4、整流电路按被整流的交流电相数，可分为单相整流与三相整流两种，按整流后输出的电压电流的波形，又可分为半波整流与全波整流两种。
5、在变压器二次侧电压相同的情况下，全波整流的输出电压比半波整流高1倍，而且脉动小。
6、在三相整流电路中，在某时刻，只有正极电位最高和负极电位最低的二极管才能导通。
7、三相桥式整流电路适宜工作在高电压、脉动小场合。
8、所谓滤波，就是保留脉动脉动中的直流成分，尽可能滤除其中的交流成分，把脉动直流变成平滑直流的过程。
9、常用的滤波电路有电容滤波、电感滤波、复式滤波等几种，滤波电路一般接在整流电路的后面。
10、滤波电路中，滤波电容和负载并联，滤波电感和负载串联。
11、电容滤波是利用电路中电容充电速度快，放电速度慢的特点，使脉动直流电压变的平滑，从而实现滤波的。
12、负载电阻的阻值越大，电容C的容量越大，电容滤波的效果越好。
13、电容滤波适用于小负载，电感滤波适用于大负载场合。
14、选用整流二极管时，主要考虑最高反向电压、最大电流。
15、整流二极管的冷却方式有自冷、风冷和水冷三种。
16、所谓稳压电路，就是当电网电压波动或负载发生变化，能使输出电压稳定的电路。
17、硅稳压管在电路中，它的正极必须接电源的负极，它的负极接电源的正极。
18、电压调整件和负载串联的稳压电路叫串联型稳压电路。
19、串联型稳压电路包括基准电压、取样电压、比较放大电路和调整器件等几部分。
20、常用的稳压电路有三种类型：即串联稳压电路、并联稳压电路、和开关型稳压电路21、硅晶体闸流管简称，俗称。
22、晶闸管有三个电极：、和。
23、晶闸管有个ＰＮ结，单结管有ＰＮ结。
24、电阻性负载单相半波角可控整流电路的最大控制角为，最大导通角为，最大移相范围是。

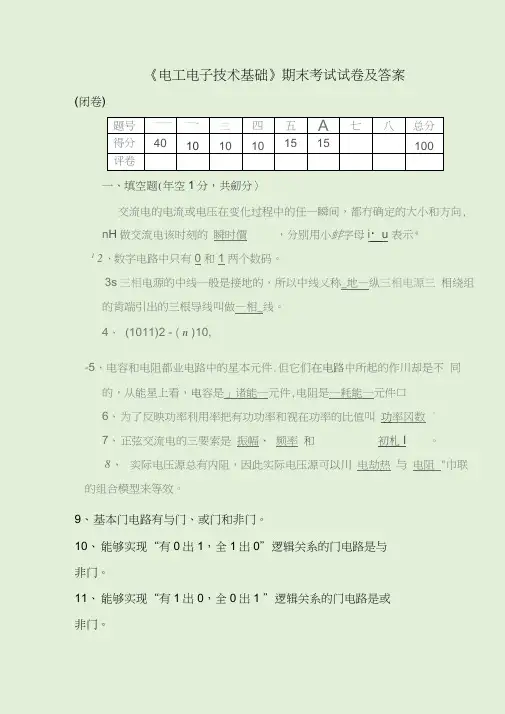

《电工电子技术基础》期末考试试卷及答案(闭卷)题号——―-三四五A七八总分得分401010101515100评卷一、填空题(年空1分，共劎分〉交流电的电流或电压在变化过程中的任一瞬间，都冇确定的大小和方向, n H做交流电该时刻的瞬时價，分别用小蚌字母i・u 表示*1 2、数字电路中只有0 和1 两个数码。
3s三相电源的中线一般是接地的，所以中线乂称_地—纵三相电源三相绕组的肯端引出的三根导线叫做—相_线。
4、(1011)2 - ( n)10,-5、电容和电阻都业电路中的星本元件.但它们在电路中所起的作川却是不同的，从能星上看，电容是」诸能一元件,电阻是一耗能一元件口6、为了反映功率利用率把有功功率和视在功率的比值叫功率冈数°7、正弦交流电的三要索是振幅、频率和初札I 。
8、实际电压源总有内阻，因此实际电压源可以川电劫热与电阻 "巾联的组合模型来等效。
9、基本门电路有与门、或门和非门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。
11、能够实现“有1出0，全0出1 ”逻辑关系的门电路是或非门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最大值、角频率、初相位。
14、工频电流的频率f= 50 Hz 。
15、设u=311sin314t V ，则此电压的最大值为311V ，频率为50HZ ，初相位为0。
16、在如图所示的电路，已知11 = 1A，12 = 3A ，I5 =4.5A ，则 I3 = 4A ，I4 = 0.5 A ，贝U 16 = 3.5 A 。
山mi ku1z亠极L『垂做、集电集电结r i1—- ―1 T—17三个电极，发射结18I19较为复杂，可分为放大区外，还有截止区和饱和区。
20、二极管具有单相导电性特性。
二、单项选择题（每小题2分，共10分）1、如图所示电路中，电压表的内阻Rv为20K Q,则电压表的指示为（B ）。
2015学年第1学期《电子技术基础》期末试卷（A卷，四大题型34小题）考试形式：闭卷一、填空题（10小题，20空格，每空格1分，共20分。
）1、直流放大器产生零点漂移的原因是：________________；________________。
2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。
3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。
4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。
5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。
6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的________________。
8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。
10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。
二、判断题（11小题，每小题2分，共22分。
《电子技术基础》期末试卷A（考试时间90分钟）命题人：适用班级：班级________________姓名________________分数______________一、填空题(每空1分，共40分)1．半导体具有_____________特性_____________特性和______________特性。
2．PN结具有__________特性，即加正向电压时PN结__________ ，加反向电压时PN结__________。
3．按二极管的所用材料不同可分为__________和__________ 两类。
4．二极管的正向接法是__________极接电源的正极，__________极接电源的负极；反向接法是__________极接电源的正极，__________极接电源的负极。
5．使用二极管时应考虑的主要参数是__________________和__________________。
6．光电二极管将信号转换成信号；发光二极管是将信号转换成信号。
7．半导体三极管有_________型和_________，前者的图形符号是__________，后者的图形符号是_________。
8．有一锗二极管正、反电阻均接近于无穷大，表明该二极管__________________。
9．三极管工作在放大状态时其__________结必反偏，__________ 结必正偏。
10．直流电源一般由___________，____________，_________________和__________组成。
11．在变压器次级电压相同的情况下，桥式整流电路输出的直流电压比半波整流电路高__________倍，且脉动__________ 。
12．在选择整流二极管时主要考虑__________和__________两个参数。
13．在滤波电路中滤波电容和负载_________连，滤波电感和负载_________连。
14．在电路中，硅稳压二极管的正极必须接电源的________极，负极接电源的_________极。
《电路与电子技术基础》期末考试试卷（A ）时间：120分钟 班级学号姓名成绩 【注意事项】1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔；2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）；3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。
一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内）1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（）。
A.PNP 型硅管 B.NPN 型硅管 C.PNP 型锗管 D.NPN 型锗管2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（）。
A.正向特性工作区B.反向击穿区C.正向特性非工作区D.特性曲线所有区域 3．组合逻辑电路的设计是指（）。
A.已知逻辑要求，求解逻辑表达式并画逻辑图的过程B.已知逻辑要求，列真值表的过程C.已知逻辑图，求解逻辑功能的过程4．考试题图2所示电路的u S (t )=2costV ，则电感电流i L (t )的初相等于（）。
A.26.6°B.－26.6° C.63.4°D.－63.4°5．电流并联负反馈对放大器的输入、输出的电阻的影响是（）。
A.减小输入电阻及输出电阻B.减小输入电阻、增大输出电阻C.增大输入电阻、减小输出电阻D.增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U 为（）。
A.5V B.-5V C.10V D.7V7．TTL 与非门中多余的输入端应接电平是（）。
A.低B.地C.高D.悬空8．考试题图4所示电路的节点电压方程为（）。
A.11112111R U I U R R s s +=⎪⎪⎭⎫⎝⎛+ B.1111321111R U I U R R R s s +=⎪⎪⎭⎫⎝⎛++考试题图31考试题图2u s (t _C.111111s s s R U I U R += D.111321111s s I U U R R R +=⎪⎪⎭⎫⎝⎛++ 9．根据所学知识判断下列各式正确的是（）。
一．单项选择题1. 图示电路中,电流I＝（ A ）。
A.–3 AB. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U＝（ D ）。
A. 2 VB. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I＝（ A ）。
A. 1 AB. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。
A. U S。
B. RC. U S和I SD. I S5. 图示电路中, 电压U＝（ A ）。
A. 8 VB. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab间等效电阻R ab =（ B ）。
A. R1//R2//R3B. R1//R3C. (R1+R2)//R3D. (R1+R3)//R27. 图示电路中, 电流I＝（ B ）。
A. 5 AB. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。
A. -5 VB. 10 VC. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。
A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab短路线中电流I ab = ( A ）。
A. 1 AB. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I＝（ A ）。
A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U＝（ C ）。
A. 3 VB. -3 VC. -6 V 。
D. 6 V13. 图示电路, ab 间电压U ab = ( D )。
A. 8 V B. 7 VC. 5 VD. 3 V14.极 管 接 在 电 路 中， 若 测 得 a 、b 两 端 电 位 如 图 所 示，则 二 极 管 工 作 状 态 为（ A ）。
A. 导 通B. 截 止C. 击 穿15.如 果 把 一 个 小 功 率 二 极 管 直 接 同 一 个 电 源 电 压 为1.5V 、内 阻 为 零 的 电 池 实 行 正 向 连 接，电 路 如 图 所 示，则 后 果 是 该 管（ D ）。
电路与电子技术基础复习题一、基本概念题：1、电路包括电源、负载和中间环节三个组成部分。
2、电源或信号源的电压或电流，称为激励，它推动电路的工作；由它在电路各部分产生的电压和电流称为响应。
3、习惯上规定正电荷运动的方向为电流的实际方向。
4、选定同一元件的电流参考方向与电压参考方向一致，称为关联参考方向。
选定同一元件的电流参考方向与电压参考方向相反，称为非关联参考方向。
5、若电阻元件的伏安特性可以用一条通过平面坐标原点的直线来表征，称为线性电阻元件。
若电阻元件的伏安特性可以用一条通过、平面坐标原点的曲线来表征，就称为非线性电阻元件。
6、在电压和电流的关联参考方向下，欧姆定律表示为u=Ri 。
在电压和电流的非关联参考方向下，欧姆定律表示为u=-Ri 。
7、基尔霍夫电流定律(KCL)：任何时刻，对任一节点，所有支路电流的代数和恒等于零。
基尔霍夫电压定律（KVL）：任何时刻，沿任一回路各支路电压的代数和恒等于零。
8、下图所示电路中，I1=2 A，I2=3 A, I3=-2 A； I4=-3A 。
9、下图所示电路中，已知I1=1 A，I2=10A，I3=2 A，I4=-13A 。
10、1度=1KWh=×106 J11、将放大电路中的一部分或全部回送到输入回路的过程称为反馈。
12、整流的目的是将交流电变成直流电。
13、串联型稳压电路中的调整管必须工作在放大状态。
14、多级放大电路中输入信号为零时，输出信号电压不为零的现象称为零点漂移，能够抑制此现象的放大电路是差动放大电路。
15、在时间上和数值上均作连续变化的电信号称为模拟信号；在时间上和数值上离散的信号叫做数字信号。
16、数字电路中机器识别和常用的数制是二进制。
17、（365）10＝（1）2＝（555）8＝（16D）1618、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。
19、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。
试 用 电 源 等 效 变 换 法 求 图 示 电 路 中 的 电 流 I 。
图示电路中，已知：R 1=2Ω，R 2=R 5=4Ω，R 3=R 4=6Ω。
用叠加原理求电流I 1。
图示电路中，已知：R 1 = R 2 = R 3 = R 4 = 2 Ω。
用戴维宁定理求电流 I 4 。
如图电路，已知u i =220
2sin314t V ，R=50Ω， L=0.159H ， C=31.8μF ，求总电流i 、电感上的电压u L 、电路的有功功率P 、无功功率Q 、视在功率S 、功率因数cos φ，并画出相量图。
在图示电路中，已知：U 1 = 100 V ，I = I L = 10 A ，且Ic ，U 1同相，求R ，X L ，X C 及电流I 。
在下图所示电路中，已知：
A 101=I ，A 2102=I ，V 220=U ，Ω=51R ，阻抗Z 为感性，并且2U 与2I 的相位差为︒45，试求I 、Z 和X C 。
图示电路原已稳定，t = 0 时开关S 由 "1" 换接至 "2"。
已知：R 1 = 2 k Ω，
R 2 =3 k Ω， R 3 =1 k Ω，R =5 k Ω，C = 4 μF ，I S =8mA ，U S =10 V 。
求换路后的u t C
()。
如图电路，在开关K 断开前电路处于稳定状态，在t=0时开关K 断开，已知R1=2Ω，R2=8Ω， R3=10Ω，Us1=1V ，Us2=8V ，C=1F ，求t ≥0时的i (t)。
已知下图所示电路中电感H 2=L
，当0=t 时，开关S 闭合，试求当0≥t 时电路的)(L t u 。
电 路 如 图 所 示， D 1 ，D 2 均 为 硅 管（正 向 压 降 0.7V ）， u i = 6 sin ωt V ，写出输 出 电 压 u O 的 表达式, 并画出u O 的波 形 。
电路如图所示，已知晶体管的β=80，r be .k =13Ω，U BE .V =06，R B1k =150Ω， R B2=47k Ω，R C .k =33Ω，R E1=200Ω，R E2.k =13Ω，R L .k =51Ω，要求：
(1)计算静态工作点I B ，I C ，U CE ；(2)画出微变等效电路；
(3)计算输入电阻r i 和输出电阻r 0；(4)计算电压放大倍数A u
如图电路,硅晶体管的β=40。
求：
1）电路的静态工作点I B 、I C 、U CE ；
2）画出放大电路的微变等效电路；
3）电路的电压放大倍数A u （u o /u i ）和源电压放大倍数A us （u o /u s ）的表达式；
4）电路的交流输入电阻r i 和输出电阻r o 表达式。
如图电路所示，求：
指出电路中的所有反馈支路，并判断其反馈类型；
电路中R=？
求输出电压u O 1 ，u O 2 ， u O 。
如图电路，求o u 与s u 的运算关系。
由 运 算 放 大 器 组 成 的 模 拟 运 算 电 路 图 如 图 所 示，
（1）推 导 输 出 电 压 u O 与 输 入 电 压 u i1、u i2之 间 的 运 算 关 系 。
（2）指出电路中的所有反馈支路，并分别判断其反馈类型；
（3）说明电路中R 1和R 2的作用，并求R 1、R 2 的值。
如图逻辑电路，要求：
1）写出逻辑函数表达式F ；
2）画出卡诺图或列出其真值表；
3）将函数F 化简为最简的与或表达式；
4）用与非门画出简化后的逻辑电路图。
如图逻辑电路，要求：
⑴写出逻辑表达式；
⑵列出其真值表；
⑶化简逻辑函数；
⑷画出简化后的逻辑电路图。
已知逻辑电路图及C ，R D ，D 的波形，试画出各触发器输出Q 0，Q 1的波形（设Q 0、Q 1的初始状态均为“0”
逻辑电路如图所示，图中Q 0，Q 1 的初始状态为“0”， 已知C ，A ，B 的波形，写出JK 触发器的功能表，判断此电路的类型(同步还是异步), 写出输出F 的逻辑表达式, 并试画出输出Q 0，Q 1和F 的波形。
如图电路，2Q 1Q 初态为“00”。
列出逻辑状态表，画出2Q 、1Q 的输出波形。
