外圆磨床操作方法

外圆磨床的使用方法外圆磨床是一种专门用于对工件进行外圆磨削的机床。

它主要用于对各种轴类、圆柱体和套筒等工件进行直线或非直线的外圆磨削，以满足不同尺寸、精度和形状的工件加工要求。

下面我将详细介绍外圆磨床的使用方法。

1.外圆磨床的结构和主要部件。

外圆磨床主要由床身、工作台、磨削头、传动系统和控制系统等组成。

其中，床身是磨床的基础，用于支撑和固定各个部件；工作台是工件安装和夹紧的地方；磨削头包括主轴和砂轮，用于磨削工件；传动系统用于带动主轴和工作台的运动；控制系统用于控制和调节磨床的各个参数。

2.外圆磨床的操作准备。

首先要对磨床进行检查和保养，确保磨床在正常工作状态。

然后检查磨床的油液、冷却液和润滑系统，确保其正常工作。

接下来要对工作台进行调整，使其与主轴垂直，并调整好工件夹紧装置。

最后进行砂轮的装配，选择合适的砂轮和砂轮速度。

3.外圆磨床的操作步骤。

首先是打开磨床的电源，接通冷却液和润滑系统。

然后对磨削头进行调整，使其与工件接触，并将工件安装在工作台上并夹紧。

接下来进行砂轮的修整和修整速度的调整。

然后设定切削量和磨削速度，启动主轴和工作台的运动。

在磨削过程中要注意磨床的运行情况和工件的状态，并根据需要进行调整。

最后磨削完成后，关闭主轴和工作台的运动，关闭磨床的电源，并进行必要的清洁和保养。

4.外圆磨床的注意事项。

在磨削过程中，要注意工件与砂轮的接触情况，确保工件不会发生变形和损坏。

同时要注意磨削液和冷却液的供给和排放，以保证磨削效果和工件的质量。

此外，还要定期对磨床进行保养和维修，保证其正常工作并延长使用寿命。

总结起来，外圆磨床的使用方法主要包括操作准备、操作步骤和注意事项等内容。

通过正确的操作和维护，可以保证磨床的正常工作，提高工件的加工质量和效率。

希望以上内容对您有所帮助。

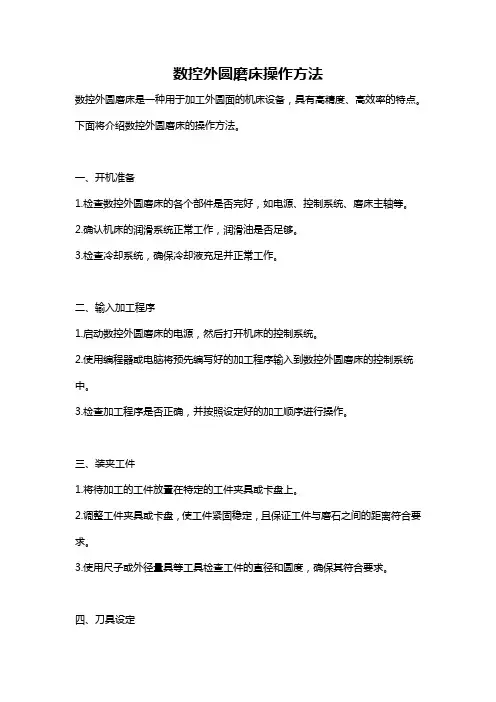

数控外圆磨床操作方法数控外圆磨床是一种用于加工工件外圆的专用机床，该机床使用计算机数控技术控制加工过程，具有高精度、高效率和多功能等特点。

操作人员需要掌握一定的机床操作知识和技能，以下是数控外圆磨床的操作方法。

一、开机准备1. 检查机床的电源和各种切削液供给系统的正常工作状态。

2. 检查数控外圆磨床的各个传感器和执行机构的工作状态，确保功能正常。

3. 打开电源开关，启动机床的系统，进行自检过程，确保各个系统的正常运行。

二、设定工艺参数1. 选择相应的自动加工程序，并进行密码输入等登陆操作，进入数控系统。

2. 根据工件的加工要求，设定相应的工艺参数，如加工速度、进给速度、切削液供给量等。

3. 设定刀具的相对安装位置和运动轨迹，以及磨削要求等。

三、装夹工件1. 先将工件与夹具进行配合，确保位置准确，然后进行夹紧。

2. 使用合适的夹具装夹工件，夹具的选择应根据工件的形状和尺寸来确定。

3. 调整工件夹具的紧固力，以确保工件在加工过程中的稳定性。

四、自动定位1. 进入数控系统界面，在坐标轴控制界面选择自动定位功能。

2. 使用手动操作按钮控制磨削刀具和工件进行相对位置的调整，使其对应到设定好的工件坐标系上。

3. 点击确认按钮，完成自动定位功能的设定。

五、手动磨削试切1. 在数控系统界面选择手动磨削试切功能，并进行相关参数设定。

2. 手动进行试切操作，观察磨削效果和刀具与工件的配合情况。

3. 根据试切结果调整工艺参数和刀具安装位置，以达到理想的磨削效果。

六、自动加工1. 在数控系统界面选择自动加工功能，并进行相关参数设定。

2. 点击启动按钮，开始自动加工过程。

3. 观察加工过程中的工件位置和切削液喷射情况，及时调整参数和处理异常情况。

七、监测和质量检查1. 在加工过程中，使用相应的传感器和测量设备对工件进行监测和测量。

2. 根据监测和测量结果，及时调整参数和处理异常情况，确保工件的加工质量。

3. 在加工结束后，对工件进行质量检查，判断加工结果是否符合要求。

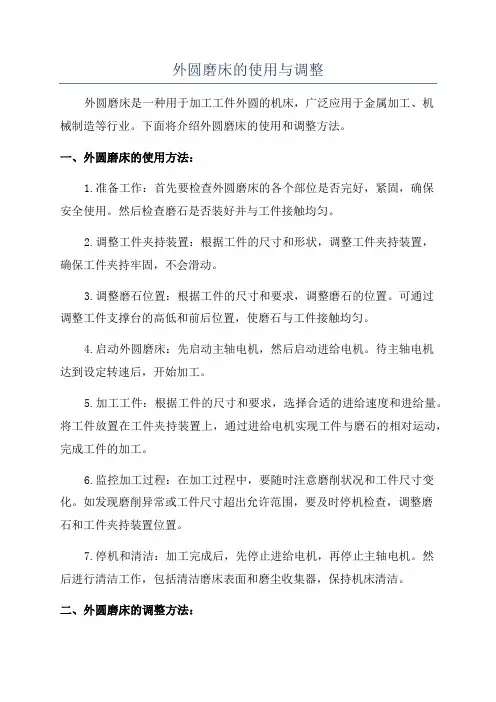

外圆磨床的使用与调整外圆磨床是一种用于加工工件外圆的机床，广泛应用于金属加工、机械制造等行业。

下面将介绍外圆磨床的使用和调整方法。

一、外圆磨床的使用方法：1.准备工作：首先要检查外圆磨床的各个部位是否完好，紧固，确保安全使用。

然后检查磨石是否装好并与工件接触均匀。

2.调整工件夹持装置：根据工件的尺寸和形状，调整工件夹持装置，确保工件夹持牢固，不会滑动。

3.调整磨石位置：根据工件的尺寸和要求，调整磨石的位置。

可通过调整工件支撑台的高低和前后位置，使磨石与工件接触均匀。

4.启动外圆磨床：先启动主轴电机，然后启动进给电机。

待主轴电机达到设定转速后，开始加工。

5.加工工件：根据工件的尺寸和要求，选择合适的进给速度和进给量。

将工件放置在工件夹持装置上，通过进给电机实现工件与磨石的相对运动，完成工件的加工。

6.监控加工过程：在加工过程中，要随时注意磨削状况和工件尺寸变化。

如发现磨削异常或工件尺寸超出允许范围，要及时停机检查，调整磨石和工件夹持装置位置。

7.停机和清洁：加工完成后，先停止进给电机，再停止主轴电机。

然后进行清洁工作，包括清洁磨床表面和磨尘收集器，保持机床清洁。

二、外圆磨床的调整方法：1.磨石修整：使用磨石修整装置，对磨石进行修整。

可通过修整装置的调整手柄，使磨石表面保持均匀，确保磨削效果良好。

2.调整工件夹持装置：根据工件的尺寸和形状，调整工件夹持装置。

可通过松紧螺钉或手柄，调整夹持装置的张紧力度和位置，确保工件夹持牢固，不会滑动。

3.调整工件支撑台：工件支撑台的高低和前后位置对加工效果有重要影响。

可通过调整手柄或调整螺杆，调整工件支撑台的位置，使工件与磨石接触均匀，加工效果更好。

4.调整进给电机：进给电机控制工件与磨石的相对运动，进给速度和进给量要根据工件的要求进行调整。

可通过调整电机参数或控制面板上的旋钮，调整进给速度和进给量。

5.调整主轴电机：主轴电机控制磨石的转速，转速要根据材料和磨削要求进行调整。

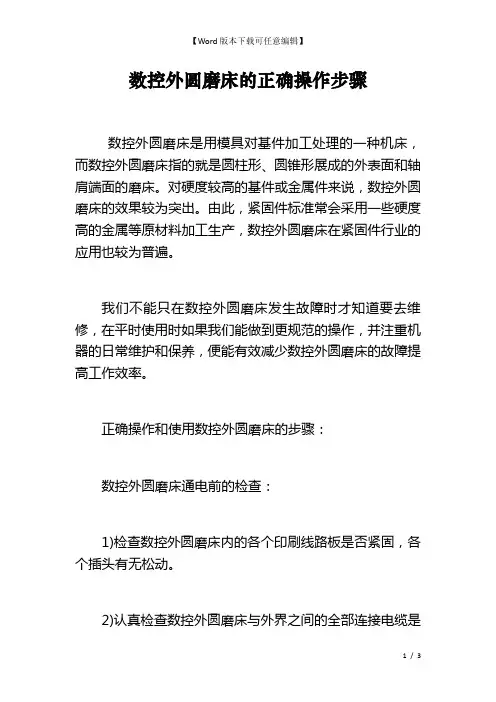

数控外圆磨床的正确操作步骤
数控外圆磨床是用模具对基件加工处理的一种机床，而数控外圆磨床指的就是圆柱形、圆锥形展成的外表面和轴肩端面的磨床。

对硬度较高的基件或金属件来说，数控外圆磨床的效果较为突出。

由此，紧固件标准常会采用一些硬度高的金属等原材料加工生产，数控外圆磨床在紧固件行业的应用也较为普遍。

我们不能只在数控外圆磨床发生故障时才知道要去维修，在平时使用时如果我们能做到更规范的操作，并注重机器的日常维护和保养，便能有效减少数控外圆磨床的故障提高工作效率。

正确操作和使用数控外圆磨床的步骤：
数控外圆磨床通电前的检查：
1)检查数控外圆磨床内的各个印刷线路板是否紧固，各个插头有无松动。

2)认真检查数控外圆磨床与外界之间的全部连接电缆是
否按随机提供的连接手册的规定，正确而可靠地连接。

3)交流输入电源的连接是否符合数控外圆磨床规定的要求。

4)确认数控外圆磨床内的各种硬件设定是否符合要求。

只有经过上述检查，数控外圆磨床才能投入通电运行。

数控外圆磨床通电后的检查：
1)首先要检查数控外圆磨床中各个风扇是否正常运转。

2)确认各个印刷线路或模块上的直流电源是否正常，是否在允许的波动范围之内。

3)进一步确认数控外圆磨床的各种参数。

4)当数控装置与机床联机通电时，进口泵应在接通电源的同时，作为按压紧急结束按钮的准备，以备出现紧急情况时随时切断电源。

5)用手动以低速给移动各个轴，观察数控外圆磨床移动
方向的显示是否正确。

6)开展几次返回机床基准点的动作，用来检查数控外圆磨床是否有返回基准点功能，以及每次返回基准点的位置是否完全一致。

外圆磨床操作规程
《外圆磨床操作规程》
一、操作前的准备
1. 确保外圆磨床处于稳定状态，地面无杂物阻碍操作；
2. 检查外圆磨床的电源和电气连接是否正常，电源开关处于关闭状态；
3. 检查磨削砂轮和工件夹具是否安装牢固，且无损坏；
4. 确保磨削液箱内有足够的液体，并且磨床周围清洁无杂物。

二、开始操作
1. 打开电源开关，确保所有操作按钮处于停止状态；
2. 调整工件夹具和砂轮位置，以确保磨削的平稳和准确；
3. 设置磨床的加工参数，包括转速、进给速度等；
4. 将工件夹具和砂轮缓慢移动到合适的位置，准备开始磨削。

三、安全操作注意事项
1. 操作人员应戴好防护眼镜和手套，确保人身安全；
2. 在磨削过程中，严禁触摸砂轮或工件，以免受伤；
3. 当发现异常情况（如砂轮松动、磨床异响等）立即停机检查处理；
4. 磨削液泼溅时，应立即停机清理，避免造成伤害。

四、结束操作
1. 磨削完成后，先关闭进给系统，再停止砂轮和工件夹具的运转；
2. 清理砂轮和工件夹具上的切屑，并及时清理磨床周围的杂物；
3. 关闭电源开关，断开电源，确保外圆磨床处于安全状态。

五、日常维护
1. 定期检查外圆磨床的各项安全装置，确保正常工作；
2. 每次使用后，清洁磨床并做好防尘防潮措施；
3. 定期对磨削砂轮、工件夹具进行清洁和维护，及时更换损坏的部件。

在使用外圆磨床进行加工操作时，严格按照以上规程进行操作，确保人身安全，保障设备的正常运转，同时延长设备的使用寿命，提高工作效率和产品质量。

外圆磨床的使用与调整
外圆磨床是一种常用的精密磨削设备，广泛应用于工业生产领域。

下面将介绍外圆磨床的使用方法和调整步骤。

一、外圆磨床的使用方法：
1.确保外圆磨床的电源和气源正常供电，并检查安全防护装置是否完好。

2.将待加工的工件装夹在工件夹具上，紧固好。

3.调整工件夹具，使其与砂轮垂直，并使工件夹具与工件夹持装置紧密结合。

4.检查砂轮的安装是否正确，确保固定好。

5.打开外圆磨床的主机开关，启动主轴电机。

6.按下砂轮进给手柄，使砂轮缓慢靠近工件。

调整进给手柄，使砂轮与工件轮廓相符合。

7.调整切削速度和进给速度，保证磨削效果。

切削速度过快容易造成砂轮过度磨削，切削速度过慢则可能导致表面质量不理想。

8.磨削过程中，定期检查砂轮和工件的磨损情况，并及时更换砂轮或调整磨削参数。

9.在磨削结束后，关闭主轴电机和外圆磨床的电源，清理磨床上的残渣和磨削废料。

二、外圆磨床的调整步骤：
1.首先进行磨床的基础调整。

调整机床的水平和垂直度，确保机床的
稳定性。

2.检查砂轮轴中心和工件轴中心之间的距离，调整砂轮轴的高度，使
其与工件轴垂直对齐。

3.调整工件夹具，使工件夹持装置的垂直度和平行度满足要求。

4.调整砂轮进给手柄的灵敏度，使其可以精确地控制砂轮与工件之间
的距离。

5.调整切削速度和进给速度，根据工件的材料和形状选择合适的参数。

6.进行试磨。

选取合适的工件进行试磨，根据试磨结果进行精细调整，直到达到满意的加工效果。

001外圆磨床操作规程外圆磨床是一种常用的机械加工设备，它主要用于加工圆柱形工件的外表面。

为了保证外圆磨床的正常运行和操作的安全性，必须严格按照操作规程进行操作。

以下是外圆磨床操作规程的基本内容：一、操作前准备工作：1.检查外圆磨床的安全防护装置和紧固件是否完好。

2.检查磨削砂轮的转向是否正确，磨轮是否有破损情况。

3.清理工作台面和床身，保持工作环境整洁。

4.检查电源是否正常，是否接地良好。

二、操作步骤：1.将工件夹紧在工作台上，并调整夹紧力，确保工件固定牢固。

2.打开磨削流体供给开关，使砂轮有足够的冷却润滑。

3.调整磨轮转速和工件的进给速度。

通常情况下，磨削深度应小于磨削砂轮直径的1/10，磨削进给速度应逐渐增加。

4.调整工件的旋转速度和磨削砂轮的移动速度，确保磨削过程中的平稳性和精度。

5.注意观察磨削砂轮和工件的磨削情况，如发现异常情况要及时停机检查。

6.磨削结束后，关闭磨削流体供给开关，停机并拆卸工件。

三、注意事项：1.操作过程中要注意安全，避免身体部位和衣物被磨削砂轮夹住。

2.注意磨削时工件和砂轮的磨削状态，避免砂轮损坏或工件磨削不平均。

3.定期检查磨削砂轮的磨损情况，及时更换。

4.长时间使用后，要对外圆磨床进行维护保养，确保设备的正常工作。

四、事故应急预案：1.发生切屑堵塞或异常加工时，立即停止设备，并切断电源。

2.发生火灾时，立即使用灭火器进行扑灭，同时报警并疏散人员。

3.发生设备故障时，应立即停用设备并报修。

综上所述，外圆磨床的操作规程是保证设备正常运行和工作安全的基本要求，操作人员必须按照规程进行操作，严格遵守安全操作规程，确保外圆磨床的正常运行和加工质量。

M1432B万能外圆磨床使用操作规程(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--M1432B万能外圆磨床使用操作规程机床开动前，操作者必须熟悉本机床性能、规格、安全使用要求，各手柄位置及其作用，机械、电气、液压传动原理的相互关系及其动作的先后顺序，各种保险及连锁装置等。

一、机床开动前须知1、按“机床润滑图表”在各处加规定的润滑油（脂）。

2、按“一般电气设备的保养和维护”逐项检查。

3、熟悉“安全使用要求”。

4、熟悉“一般液压设备的故障产生原因及消除方法”。

5、用手动检查全部机械的动作情况，保证没有不正常现象。

6、保持手轮、手柄、开头均停止在所需位置上。

7、开动各类电动机，先从最低开始逐步之最高速，每级运转时间不少于2min,高速运转不少于30min。

8、调整油路压力，工作台润滑压力机油量，驱除工作台油压筒内存留的空气。

9、空运转机床，检查各传动系统工作循环是否正常，各连锁安全保险装置是否可靠。

10、检查各轴承升温情况，机床有无搬动等不正常现象。

二、工作准备1、冷却液的准备按规定比例调制冷却液，注满冷却液箱后，开动冷却液泵及冷却液开关，检查冷却系统是否正常。

2、按“砂轮的静平衡方法”修正及平衡砂轮。

3、根据工件直径大小选择最适宜的头架转速，根据工件的长短移动头架尾架的位置，然后安装工件，安装工件应注意砂轮架的前后位置，使砂轮与工件间保持足够的距离（包括快速进给的距离在内）。

4、慢速移动工作台将左右装块固定在适宜的位置上，然后快速引进砂轮架，并手动高速横给机构使砂轮移近工件开始磨削。

三、操作步骤（机床操作手轮、手柄见示意图）1、检查各手轮、手柄、手把和旋钮均在停止和后退位置，然后闭合电源引入开关，接通电源。

2、按下操纵台24上油泵启动按钮使油泵运转。

3、通过操纵台24电动机调速旋钮根据不同的工件预先选择好不同的转速。

4、旋转工作台左面的放气阀旋钮1，在排尽了工作台油压筒内的空气后再关紧。

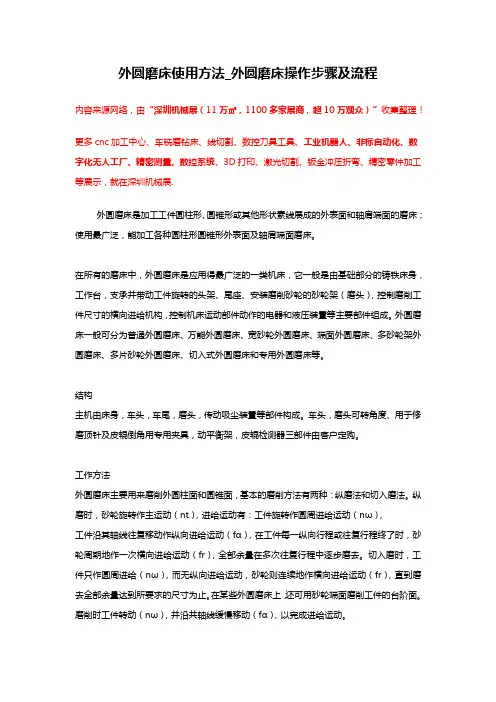

外圆磨床使用方法_外圆磨床操作步骤及流程内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.外圆磨床是加工工件圆柱形、圆锥形或其他形状素线展成的外表面和轴肩端面的磨床；使用最广泛，能加工各种圆柱形圆锥形外表面及轴肩端面磨床。

在所有的磨床中，外圆磨床是应用得最广泛的一类机床，它一般是由基础部分的铸铁床身，工作台，支承并带动工件旋转的头架、尾座、安装磨削砂轮的砂轮架（磨头），控制磨削工件尺寸的横向进给机构，控制机床运动部件动作的电器和液压装置等主要部件组成。

外圆磨床一般可分为普通外圆磨床、万能外圆磨床、宽砂轮外圆磨床、端面外圆磨床、多砂轮架外圆磨床、多片砂轮外圆磨床、切入式外圆磨床和专用外圆磨床等。

结构主机由床身，车头，车尾，磨头，传动吸尘装置等部件构成。

车头，磨头可转角度、用于修磨顶针及皮辊倒角用专用夹具，动平衡架，皮辊检测器三部件由客户定购。

工作方法外圆磨床主要用来磨削外圆柱面和圆锥面，基本的磨削方法有两种：纵磨法和切入磨法。

纵磨时，砂轮旋转作主运动（nt），进给运动有：工件旋转作圆周进给运动（nω），工件沿其轴线往复移动作纵向进给运动（fα），在工件每一纵向行程或往复行程终了时，砂轮周期地作一次横向进给运动（fr），全部余量在多次往复行程中逐步磨去。

切入磨时，工件只作圆周进给（nω），而无纵向进给运动，砂轮则连续地作横向进给运动（fr），直到磨去全部余量达到所要求的尺寸为止。

在某些外圆磨床上，还可用砂轮端面磨削工件的台阶面。

磨削时工件转动（nω），并沿共轴线缓慢移动（fα），以完成进给运动。

用途外圆磨床主要用于成批轴类零件的端面、外圆及圆锥面的精密磨削，是汽车发动机等行业的主要设备。

外圆磨削操作规程外圆磨削是一种常见的金属加工工艺，用于对工件的外圆进行精密修磨。

在进行外圆磨削操作时，需要严格按照规程进行操作，以确保磨削结果的质量和工作的安全。

下面是外圆磨削操作规程，详细介绍了每个步骤的操作要点和注意事项。

一、操作准备1.1 取出已经准备好的外圆磨削刀具，并检查刀具表面是否有损坏或磨损。

1.2 确保磨削机床的运转部件良好，没有松动或磨损。

1.3 按照工艺要求，选择合适的砂轮，并安装在磨床上，并检查砂轮是否固定牢固。

1.4 根据工艺要求，将工件夹紧在磨削机床上，并确保工件与砂轮之间的间隙适当。

二、操作步骤2.1 启动磨削机床，调整砂轮的转速和进给速度，并确保运转平稳。

2.2 在工件上标出磨削范围的两个端点，并根据需要确定磨削的厚度。

2.3 利用手摇装置或电动装置，将砂轮向工件缓慢靠近，直到砂轮与工件接触。

2.4 进一步调整砂轮与工件的接触位置和切削深度，以便获得精确的磨削量。

2.5 开始正式磨削操作，以一定的进给速度对工件进行磨削，同时要保持砂轮的冷却和润滑。

2.6 注意观察工件表面的磨削状态，如果发现异常情况，应立即停止磨削，并检查砂轮和工件的情况。

2.7 在磨削过程中，定期检查砂轮和工件之间的间隙，保持砂轮与工件的紧密接触，避免松动或脱落。

2.8 进行磨削时，要注意操作人员的个人安全，不得将手部或其他部位靠近砂轮和工件。

三、操作注意事项3.1 在进行磨削操作前，应仔细阅读磨削机床的使用说明书，并按照要求进行操作。

3.2 操作人员必须戴好防护眼镜和防尘口罩，以保护好自身的安全。

3.3 不得在磨削过程中将手部或其他物体靠近砂轮和工件，以免发生危险事故。

3.4 定期检查磨床的润滑油和冷却液，并按需添加或更换，保持磨削机床的正常运转。

3.5 在进行磨削操作时，应保持砂轮和工件的清洁，并及时清除掉磨削过程中产生的金属屑和粉尘。

3.6 磨削完成后，应及时关闭磨削机床，并进行后续的清洁和维护工作，以便下次使用。
