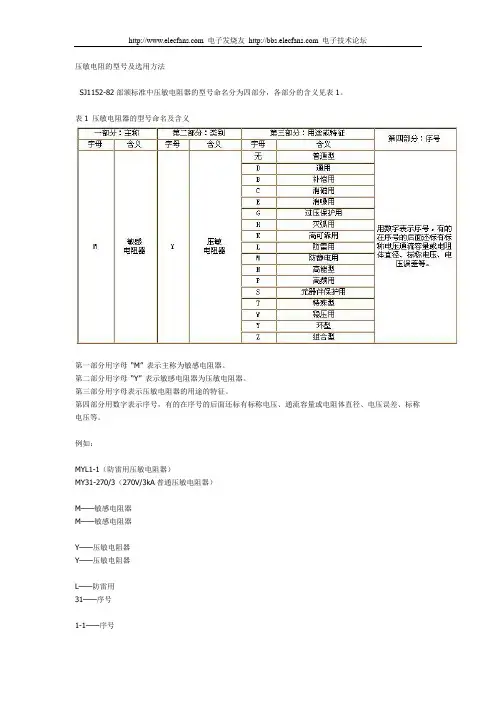

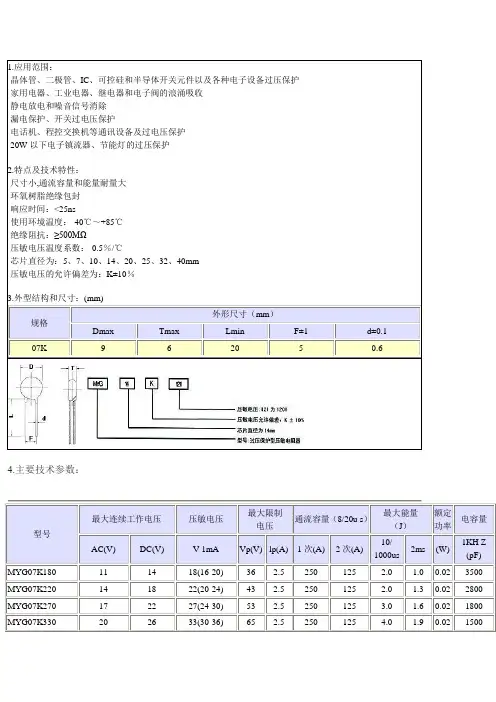

压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。
压敏电阻器(VSR)结构原理、应用知识压敏电阻器是一种具有瞬态电压抑制功能的元件，一般用于电路浪涌和瞬变防护电路。
可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。
压敏电阻器可以对集成电路等重要元件以及其它电路和设备进行保护，防止因静电放电、浪涌及其它瞬态电流（如雷击等）而造成对它们的损坏。
使用时只需将压敏电阻器并接于被保护的电路上，当电压瞬间高于某一数值时，压敏电阻器阻值迅速下降，导通大电流，阻止瞬间过压而起到保护元器件或电路的作用；当电压低于压敏电阻器工作电压值时，压敏电阻器阻值极高，近乎开路，因而不会影响器件或电器设备的正常工作。
压敏电阻器(VSR)是电压灵敏电阻器的简称，它是一种新型过压保护元件。
压敏电阻器是以氧化锌为主要材料而制成的金属-氧化物-半导体陶瓷元件，构成压敏电阻的核心材料为氧化锌，氧化锌又包括氧化锌晶粒和晶粒周围的晶界层，氧化锌晶粒的电阻率很低，而晶界层电阻率很高，相接触的两个晶粒之间形成一个相当于齐纳二极管的势垒，成为一个压敏电阻单元，许多单元通过串联，并联组成压敏电阻器基体。
压敏电阻器在工作时，每个压敏电阻单元都承担浪涌能量，而这些压敏电阻单元是大体上均匀分布在整个电阻体内的，也就是整个电阻体都承担能量，而不像齐纳二极稳压管那样只是结区承担电功率，这就是陶瓷压敏电阻器具有比齐纳二极稳压管大得很多的通流和能量定额的原因。
其电阻值随端电压而变化。
压敏电阻器的主要特点是工作电压范围宽(6—3000伏，分若干档)，对过压脉冲响应快(几至几十纳秒)，耐冲击电流的能力强(可达100安培-20千安培)，漏电流小(低于几至几十微安)，电阻温度系数小，性优价廉，体积小，是一种理想的保护元件。
由它可构成过压保护电路，消噪电路，消火花电路，吸收回路。

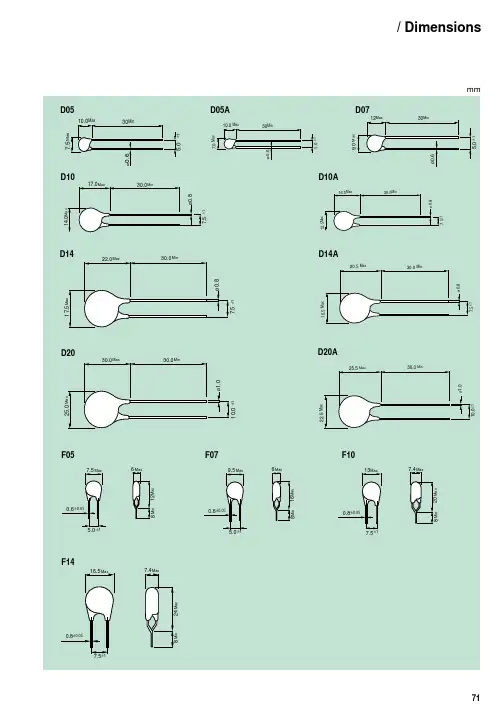

压敏电阻的电路符号，外形和内部结构见图1。
压敏电阻的结构就象两个特性一致的背靠背联接的稳压管，其性质基本相同。
压敏电阻的主要特性是，当两端所加电压在标称额定值以内时，它的电阻值几乎为无穷大，处于高阻状态，其漏电流<50微安，当它两端的电压稍微超过额定电压时，其电阻值急剧下降，立即处于导通状态，工作电流增加几个数量级，反应时间仅在毫微秒级。
常见防雷（surge,lighting)器件(TVS,压敏电阻，气体放电管，固体放电管，SP D)应用TVS瞬态干扰抑制器性能与应用瞬态干扰瞬态干扰指交流电网上出现的浪涌电压、振铃电压、火花放电等瞬间干扰信号，其特点是作用时间极短，但电压幅度高、瞬态能量大。
瞬态干扰会造成控制系统的电源电压的波动；当瞬态电压叠加在控制系统的输入电压上，使输入控制系统的电压超过系统内部器件的极限电压时，便会损坏控制系统内部的设备，因此必须采用抑制措施。
硅瞬变吸收二极管硅瞬变吸收二极管的工作有点象普通的稳压管，是箝位型的干扰吸收器件；其应用是与被保护设备并联使用。
硅瞬变电压吸收二极管具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力，及极多的电压档次。
可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。
TVS管有单方向(单个二极管)和双方向(两个背对背连接的二极管)两种，它们的主要参数是击穿电压、漏电流和电容。
使用中TVS管的击穿电压要比被保护电路工作电压高10％左右，以防止因线路工作电压接近TVS击穿电压，使TVS漏电流影响电路正常工作；也避免因环境温度变化导致TVS管击穿电压落入线路正常工作电压的范围。
TVS管有多种封装形式，如轴向引线产品可用在电源馈线上；双列直插的和表面贴装的适合于在印刷板上作为逻辑电路、I/O总线及数据总线的保护。
TVS的特性TVS的电路符号和普通的稳压管相同。
其电压-电流特性曲线如图1所示。
其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。
图2是TVS的电流-时间和电压-时间曲线。
在浪涌电压的作用下，TVS两极间的电压由额定反向关断电压VWM上升到击穿电压VBR，而被击穿。
随着击穿电流的出现，流过TVS的电流将达到峰值脉冲电流IPP，同时在其两端的电压被箝位到预定的最大箝位电压VC以下。
其后，随着脉冲电流按指数衰减，TVS两极间的电压也不断下降，最后恢复到初态，这就是TVS抑制可能出现的浪涌脉冲功率，保护电子元器件的过程。
