2020年国家开放大学电大《工程力学》期末考试题

国家开放大学电大本科《工程力学》期末题库及答案最新国家开放大学电大本科《工程力学》期末题库及答案《工程力学》题库及答案一一、单项选择题(在每小题的四个备选答案中选出一个正确答案。

并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

每小题2分。

共40分)1．图示体系为( )A．瞬变体系B．常变体系C．有多余约束的几何不变体系D．无多余约束的几何不变体系2．图l所示结构的弯矩图形状应为( )3．图示桁架有几根零杆(不包括支座链杆)( )A．0B．2C．4D．64．图示三铰刚架水平推力FH为( )A．5kNB．4kNC．2kND．2．5kN5．图示超静定结构位移法求解，结点角位移的个数是( ) A．2B．3C．4D．56．对图(a)所示结构，按虚拟力状态图(b)将求出( )A．截面B的转角B．截面D的转角C．BD两点间的相对移动D．BD两截面间的相对转动7．图示结构当支座B有沉降时产生(‘ )A．内力B．反力C．位移D．变形8．能够使静定结构产生内力的外因是( )A．荷载B．温度C．支座移动D．A、B、C均可以9．超静定结构在支座移动作用下产生的内力与刚度( )A．无关B-相对值有关C·绝对值有关D．相对值绝对值都有关10．静定布局的影响线的外形特征是( )A．直线段组成B．曲线段组成C．直线曲线混合D．变形体虚位移图11．图示结构的超静定次数为( )A．1 B．2C．3 D．412．位移法根本方程中的自由项F㈣代表根本系统在荷载作用下产生的( )A．△iB．△XXXC．第i个附加约束中的约束反力D．第歹个附加约束中的约束反力13．单元刚度矩阵中第一列元素的物理意义是( )A．各杆端产生单位位移时，在1端产生的力B．1杆端第一个位移方向产生单位位移时，在各杆端产生的力C．各杆端产生单位位移时，在各杆端产生的力D．1杆端产生单位位移时，在l端产生的力14．位移法典型方程中的系数足“代表△j一1在基本体系上产生的( )A．△i B△jXXX个附加约束中的约束反力D．第j个附加约束中的约束反力15．下图所示对称结构的半边结构为( )16．力法方程中的系数瓯代表根本系统在Xj21作用下产生的( )A．XXXC．Xi方向的位移D．Xj方向的位移17．下列图所示对称布局的半边布局为( )18．在力矩分派法中通报系数C有什么有关( )A．远端支承B．近端支承C．线刚度i D-荷载19．在力法方程中的系数和自由项中( )A．XXX大于XXX大于零C．国；恒大于零D．△XXX大于零20．在弹性力学平面问题的几何方程中，正应变e，与位移分量的关系为( )A.uXXXB.XXXXXXC.uXXXD.XXXXXX二、判别题1．图示体系，三刚片以共线的三个铰(A、B、C)相连，故构成几何瞬变体系。

A b c d e f g h i j k l m n o p q r s t u v w x y z B5．不能作为建筑结构使用的是（D ）D几何可变体系B64、不考虑杆件的轴向变形，竖向杆件的EI=常数。

图示体系的振动自由度为（）A1C16、超静定结构产生内力的原因有（）D以上三种原因（荷载温度、支座、制造）C17、超静定结构在荷载作用下产生的内力与刚度（）A相对值有关C18、超静定结构在支座移动作用下产生的内力与刚度（）C绝对值有关C84．超静定结构的超静定次数等于结构中（B ）B．多余约束的数目D28、对称结构作用正对称荷载时，对称轴穿过的截面（）D既有轴力又有弯矩D29、对称结构在反对称荷载作用下，内力图中（）A 剪力图正对称D30、对称结构在反对称荷载作用下，内力图中（）B 弯矩图反对称D31、对称结构在正对称荷载作用下，内力图中（）C 剪力图反对称F68、反映结构动力特性的重要物理参数是（）B自振频率G61、根据影响线的定义，图示悬臂梁A截面的剪力影响线在B点的纵坐标为（）C1G75．根据影响线的定义，图示悬臂梁A截面的剪力影响线在B点的纵坐标为( A )A． 1 B．-4 C． 4 D．-1A4mB1PF左上右下剪力为正，左顺右逆弯矩为正。

G T 1C 0G1.根据影响线的定义，图示悬臂梁A截面的弯矩(下侧受拉为正)影响线在B点的纵坐标为（ B ）。

A．0 B．-4m C．4m D．-1mH49、汇交于一刚结点的各杆端弯矩分配系数之和等于（）A1H57、绘制影响线采用的是（）D单位移动荷载H 9．荷载作用下产生桁架位移的主要原因是（A ）A 轴向变形H66、忽略直杆轴向变形的影响，图示体系有振动自由度为（）C4J1、静定结构产生位移的原因有（）D以上四种原因（荷载温度、支座、制造）J 3．静定结构产生内力的原因有（）。

荷载作用J2、静定结构由于温度变化、制造误差或支座位移，（）C不发生变形，但产生位移J6.静定结构由于支座位移，（）。

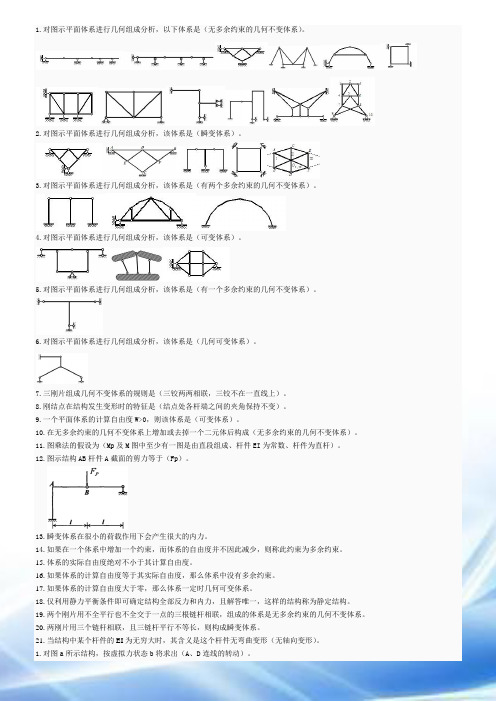

1.对图示平面体系进行几何组成分析，以下体系是（无多余约束的几何不变体系）。

2.对图示平面体系进行几何组成分析，该体系是（瞬变体系）。

3.对图示平面体系进行几何组成分析，该体系是（有两个多余约束的几何不变体系）。

4.对图示平面体系进行几何组成分析，该体系是（可变体系）。

5.对图示平面体系进行几何组成分析，该体系是（有一个多余约束的几何不变体系）。

6.对图示平面体系进行几何组成分析，该体系是（几何可变体系）。

7.三刚片组成几何不变体系的规则是（三铰两两相联，三铰不在一直线上）。

8.刚结点在结构发生变形时的特征是（结点处各杆端之间的夹角保持不变）。

9.一个平面体系的计算自由度W>0，则该体系是（可变体系）。

10.在无多余约束的几何不变体系上增加或去掉一个二元体后构成（无多余约束的几何不变体系）。

11.图乘法的假设为（Mp及M图中至少有一图是由直段组成、杆件EI为常数、杆件为直杆）。

12.图示结构AB杆件A截面的剪力等于（Fp）。

13.瞬变体系在很小的荷载作用下会产生很大的内力。

14.如果在一个体系中增加一个约束，而体系的自由度并不因此减少，则称此约束为多余约束。

15.体系的实际自由度绝对不小于其计算自由度。

16.如果体系的计算自由度等于其实际自由度，那么体系中没有多余约束。

17.如果体系的计算自由度大于零，那么体系一定时几何可变体系。

18.仅利用静力平衡条件即可确定结构全部反力和内力，且解答唯一，这样的结构称为静定结构。

19.两个刚片用不全平行也不全交于一点的三根链杆相联，组成的体系是无多余约束的几何不变体系。

20.两刚片用三个链杆相联，且三链杆平行不等长，则构成瞬变体系。

21.当结构中某个杆件的EI为无穷大时，其含义是这个杆件无弯曲变形（无轴向变形）。

1.对图a所示结构，按虚拟力状态b将求出（A、D连线的转动）。

2.图示虚拟状态是为了求（A截面转角）。

3.图示为刚架的虚设力状态，按此力状态及位移计算公式可求出（）。

电子科技大学《工程力学》20春期末考试
红字部分为答案！
单选题
1.杠件被拉伸时，轴力的符号规定为正，称为()
A.拉力；
B.压力；
C.正应力；
D.剪应力。

2.若平面一般力系向某点简化后合力矩为零，则其合力()
A.一定为零；
B.一定不为零；
C.不一定为零；
D.与合力矩相等。

3.脆性材料拉伸时不会出现()
A.伸长；
B.弹性变形；
C.屈服现象；
D.断裂。

4.梁的弯曲正应力()
A.两杆的轴向变形都相同；
B.长杆的正应变较短杆的大；
C.长杆的轴向变形较短杆的大；
D.长杆的正应力较短杆的大。

5.铸铁试件轴向拉伸破坏是()
A.沿横截面拉断；
B.沿45斜截面拉断；
C.沿横截面剪断；
D.沿45斜截面剪断。

6.光滑面约束的约束反力，其指向是()
A.在标示时可以任意假设；
B.在标示时有的情况可任意假设；
C.必定是背离被约束物体；
D.必定是指向被约束物体。

7.轴向拉伸或压缩时，外力或其合力的作用线沿杆件轴线，而杆件的主要变形则为轴向伸长或缩短。

作用线沿杆件轴线的载荷称为，以轴向伸长或缩短为主要特征的变形形式称为 ()。

A.轴向拉伸、轴向载荷；
B.轴向载荷、轴向变形；
C.轴向载荷、轴向拉压；
D.拉压载荷、轴向拉压。

8.以下哪一物体可称之为自由体()
A.甲板上的战斗机。

精选全文完整版可编辑修改工程力学复习题A一、折梯由AC 和BC 构成，这两部分各重120N ，在C 点用铰链联接，并用绳子在D 、E 点相互联结。

梯子放在光滑的水平地板上。

今销钉C 上悬挂Q=600N 的重物。

已知AC=BC=4m ，DC=EC=3 m ，∠CAB=60°。

求绳子的拉力。

二、求图示梁的支座反力、作内力图。

已知q ，a 。

三、图示T 形截面铸铁梁，载荷可在AC 上移动，c 为截面的形心。

已知材料的[σc ]=160 MPa ，[σt ]=40 MPa ，截面的惯性矩C Z I =104cm 4，y 1=10cm ，y 2=15cm ，P=32kN ，l =1.2m 。

（１）试校核该梁是否安全。

（２）若载荷不变，但将T 形截面倒置成为⊥形，该梁是否安全。

`四、求图示应力状态的主应力和最大切应力，并画出相应的三向应力圆。

五、求图示梁的约束反力、作内力图。

40MPa120MPa60MPaa2ABC2a工程力学复习题B一、AB、CD通过铰链C连接，受力如图。

已知：均布载荷q＝10kN/m，力偶矩m=40kN·m，不计梁自重。

求支座A、B、D的约束反力。

二、已知q，a，求梁的支座反力、作内力图。

三、图示⊥形截面铸铁梁，载荷及弯矩图如图，c为截面的形心。

已知材料的[σc]=160 MPa，[σt]=40 MPa，a=2m，P=44kN，q=12kN/m，y1=10cm，y2=15cm，截面的惯性矩I Z=1× 4cm4。

⑴试校核该梁是否安全。

⑵载荷不变，但将⊥形截面倒置成为T形，该梁是否安全。

四、（求图示应力状态的主应力和最大切应力，并画出相应的三向应力圆。

140MPa60MPa30MPa五、图示一转臂起重机架ABC，其中AB杆d1=80mm，BC杆d2=20 mm，材料均为 Q235钢，σp=200 MPa，σs=235 MPa，σb=400 MPa，E=200GPa，n=1.5，n st=4，试⑴确定最大起重载荷[G]。

荆州学院 班级 姓名 学号 序号………….…………………………….密………………………………………封………………..…………………..线……………………………………..2020—2021学年 第一学期《 工程力学 》课程考试试卷（A ）题号 一 二 三 四 五 六 总分 得分 签名注意：1、本试卷共 6 页 2、考试形式： 闭卷 3、考试时间： 110 分钟4、适用专业：工程造价专 建工专5、班级、学号、姓名必须写在指定地方一、 选择题 (每小题 3分，共24分)题号 1 2 3 4 5 6 答案1．下列说法中不正确的是： ：（ ） A ．力使物体绕矩心逆时针旋转为负；B ．平面汇交力系的合力对平面内任一点的力矩等于力系中各力对同一点的力矩的代数和；C ．力偶不能与一个力等效也不能与一个力平衡 ；D ．力偶对其作用平面内任一点的矩恒等于力偶矩，而与矩心无关 。

2．平面汇交力系如图所示，已知：F 1=2kN ，F 2=1kN ，则该力系合力R 的大小为： （ ） A ．0=R ； A ．23=R ； C ．3=R ； D ．7=R 。

3．平面力系向作用面内任一点简化的结果基本相同，一般情形下，此力系简化的最终结果可能是（ ） A ．平衡，或一个力； B ．平衡，或一个力偶； C ．一个力，或一个力偶； D ．一个力和一个力偶。

4． 按力的可传性原理，将作用于构件AC 上的力F 沿其作用线移至构件BC 上，如图所示，下述说法正确的是：（ ）A.当以AC 为研究对象列平衡方程时可以；B.当以BC 为研究对象列平衡方程时可以C.当以ACB 整体为研究对象列平衡方程时可以D.不论研究对象如何，对平衡方程都无影响5．截面上内力的大小（ ）A.与截面的尺寸和形状有关；B.与截面的尺寸和形状无关；C.与截面的尺寸有关，但与截面的形状无关；D.与截面的尺寸无关，但与截面的形状有关。

6．材料的许用应力[]=unσσ（n 为安全系数），对于塑性材料，极限应力σu 取材料的：（ ）A.屈服极限B.弹性极限C.比例极限D.强度极限7．一内外径之比为D d /=α的空心圆轴，当两端承受扭转力偶时，横截面上的最大切应力为τ，则内圆周处的切应力为（ ） A ．τ B ．ατ C.τα)1(3- D.τα)1(4-8．关于低碳钢的力学性能，下述说法中正确的是：（ ）A ．低碳钢在拉伸试验中，其变形可分为弹性阶段、屈服阶段和强化阶段三个阶段。

国开大学电大《工程力学》2020期末试题及答案一、选择题（每题2分，共20分）1. 在工程力学中，力的作用效果表现为（）A. 改变物体的运动状态B. 改变物体的形状C. 同时改变物体的运动状态和形状D. 以上都不对答案：C2. 一个物体受到两个力的作用，如果这两个力的大小相等、方向相反，则这两个力称为（）A. 平衡力B. 非平衡力C. 等效力D. 非等效力答案：A3. 在静力学中，刚体是指在力的作用下（）A. 任意变形的物体B. 不可变形的物体C. 可以发生微小变形的物体D. 变形可以忽略不计的物体答案：D4. 在平面汇交力系中，若力的合力为零，则该力系称为（）A. 平衡力系B. 非平衡力系C. 静定力系D. 不定力系答案：A5. 在空间力系中，若力的合力为零，且力矩之和为零，则该力系称为（）A. 平衡力系B. 非平衡力系C. 静定力系D. 不定力系答案：A二、填空题（每题2分，共20分）6. 在工程力学中，力的单位是______。

答案：牛顿（N）7. 一个物体受到三个力的作用，如果这三个力的大小相等、方向相互垂直，则这三个力称为______。

答案：三力平衡8. 刚体的基本运动形式有平移和______。

答案：旋转9. 在平面力系中，力的合力在任意轴上的投影等于各力在该轴上投影的______。

答案：代数和10. 在空间力系中，力的合力对任意轴的矩等于各力对同一轴的矩的______。

答案：代数和三、计算题（每题20分，共60分）11. 已知一等边三角形桁架，边长为a，每边受到的力为F。

求三角形桁架的合力大小和方向。

答案：合力大小为F，方向垂直于三角形平面。

12. 一个物体受到两个力的作用，已知第一个力为F1，大小为10N，方向与水平线成30°；第二个力为F2，大小为15N，方向与水平线成60°。

求这两个力的合力大小和方向。

答案：合力大小为25N，方向与水平线成45°。

13. 一个均质圆盘，半径为R，质量为m，放在光滑水平面上。

土木工程力学（本）期末考试资料一、单项选择题1. 静定结构产生位移的原因有（D）A. 荷载作用与温度变化的B. 支座位移C. 制造误差D. 以上四种原因2. 静定结构由于温度变化、制造误差或支座位移，（C）A. 发生变形和位移B. 不发生变形和位移C. 不发生变形，但产生位移D. 发生变形但不产生位移3. 结构位移计算的一般公式根据什么原理推导的？（B）A. 虚位移原理B. 虚功原理C. 反力互等原理D. 位移互等原理4. 图乘法的假设为（D）A. M P及_M图中至少有一图是由直线组成 B. 杆件EI为常量C. 杆件为直杆D. 同时满足以上条件5. 图示简支梁中间截面的弯矩为（A）qlA. B. C. D.6. 图示悬臂梁中间截面的弯矩为（B）A. B. C. D.7. 图示梁AB在所示荷载作用下A截面的剪力值为（A）A. 2q lB. q lC. 3q lD. 08. 图示结构AB杆件A截面的弯矩等于（B）A. 0B. F P l 上侧受拉C. 2F P l 下侧受拉D. F P l 下侧受拉9. 图示结构的弯矩图形状应为（B ）10. 图示多跨静定梁的基本部分是（A ）A. ABC 部分的B. BCD 部分C. CDE 部分的D. DE 部分ABCDE11. 图示多跨静定梁的基本部分是（A ）A. AB 部分B. BC 部分C. CD 部分D. DE 部分F P2 MF P1 ABCDE12. 图示结构当支座B 有沉降时会产生（C ）A. 内力B. 反力C. 位移D. 变形A B13. 静定结构的内力与刚度（D）A. 有关B. 比值有关C. 绝对值有关D. 无关14. 求图示结构AB两点的相对线位移，虚设力状态为图（A）15. 力法典型方程是根据以下哪个条件得到的？（C）A. 结构的平衡条件B.结构的物理条件C. 多余约束处的位移协调条件D. 同时满足A、B两个条件16. 超静定结构产生内力的原因有（D）。
