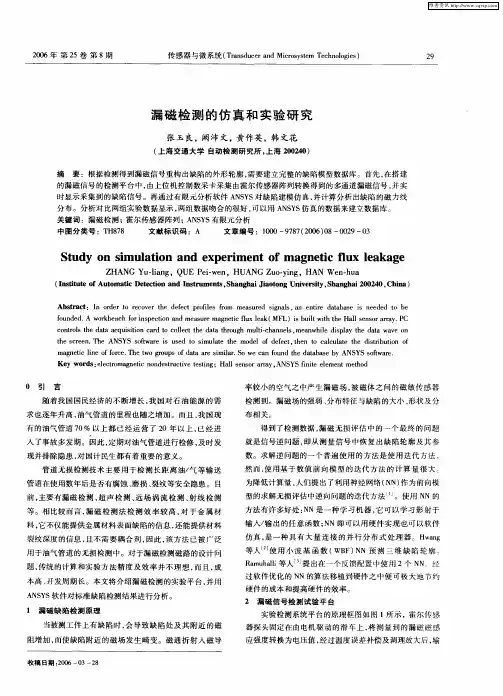

漏磁检测基本原理一、漏磁场检测（magnetic fluxleakage testing MFL）是指铁磁材料被磁化后，起表面和近表面缺陷在材料表面形成漏磁场，通过检测漏磁场以发现缺陷的无损检测技术。
当用磁饱和器磁化被测的铁磁材料时，若材料的材质连续、均匀的，则材料中的磁感应线将被约束在材料中，磁通是平行于材料的表面的，几乎没有磁感应线从表面穿出，被检表面没有磁场。
但当材料中存在着切割磁力线的缺陷时，材料表面的缺陷或组织状态变化会使磁导率发生变化，由于缺陷处的磁导率很小，磁阻很大，使得磁路中的磁通发生畸变，磁感应线会改变途径，除了一部分的磁通会直接通过缺陷或是在材料内部绕过缺陷外，还有部分磁通会离开材料的表面，通过空气绕过缺陷再重新进入材料，在材料表面缺陷处形成漏磁场。
我们则可以通过磁敏感传感器检测到漏磁场的分布及大小，从而达到无损检测的目的。
二、漏磁检测系统的磁化方法磁化方法在漏磁检测中起着重要的作用，它影响被检测对象的磁场信号。
从磁化的范围来看，可分为局部磁化和整体磁化；从磁化所用的励磁磁源来看，可分为交变磁场磁化方法、直流磁场磁化方法和永久磁铁磁化法。
交变磁场磁化方法以交流电激励电磁铁进行磁化，电流频率的增高，磁化的深度减小，磁化后铁磁性材料不会产生剩磁，不需要退磁；直流磁场磁化方法以直流电流激励电磁铁产生磁场进行磁化，磁化的强度可以通过控制电流来实现；永久磁铁磁化法以永久磁铁作为励磁磁源，其效果相当于固定直流磁化。
永久磁铁可以采用稀土永磁、铝镍钴永磁等，一般采用稀土永磁，它磁能高，体积小。
采用直流磁化和永久磁化都会产生剩磁，退磁与否根据具体要求而定，对检测速度参数没有特定的要求。
磁化强度的选择一般在于以确保检测灵敏度和减轻磁化器使缺陷或结构特征产生的磁场能够被检测到为目标。
由于漏磁场检测是用磁传感器检测缺陷，相对也磁粉、渗透等方法，有以下优点：1、漏磁检测主要是传感器获得信号，计算机进行处理判断，易于实现自动化。

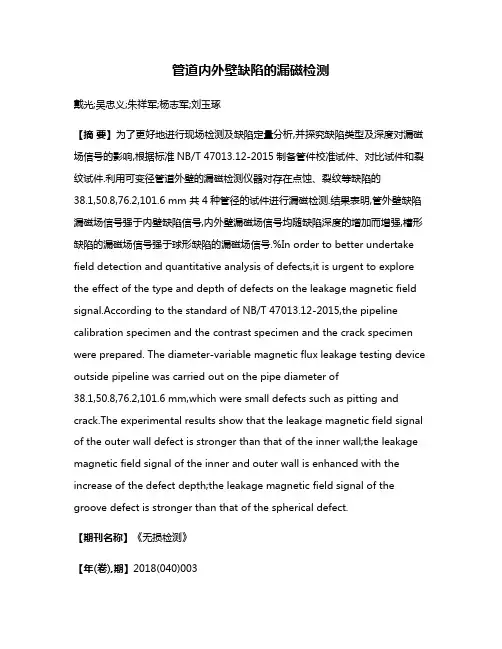

管道内外壁缺陷的漏磁检测戴光;吴忠义;朱祥军;杨志军;刘玉琢【摘要】为了更好地进行现场检测及缺陷定量分析,并探究缺陷类型及深度对漏磁场信号的影响,根据标准NB/T 47013.12-2015制备管件校准试件、对比试件和裂纹试件.利用可变径管道外壁的漏磁检测仪器对存在点蚀、裂纹等缺陷的38.1,50.8,76.2,101.6 mm 共4种管径的试件进行漏磁检测.结果表明,管外壁缺陷漏磁场信号强于内壁缺陷信号,内外壁漏磁场信号均随缺陷深度的增加而增强,槽形缺陷的漏磁场信号强于球形缺陷的漏磁场信号.%In order to better undertake field detection and quantitative analysis of defects,it is urgent to explore the effect of the type and depth of defects on the leakage magnetic field signal.According to the standard of NB/T 47013.12-2015,the pipeline calibration specimen and the contrast specimen and the crack specimen were prepared. The diameter-variable magnetic flux leakage testing device outside pipeline was carried out on the pipe diameter of38.1,50.8,76.2,101.6 mm,which were small defects such as pitting and crack.The experimental results show that the leakage magnetic field signal of the outer wall defect is stronger than that of the inner wall;the leakage magnetic field signal of the inner and outer wall is enhanced with the increase of the defect depth;the leakage magnetic field signal of the groove defect is stronger than that of the spherical defect.【期刊名称】《无损检测》【年(卷),期】2018(040)003【总页数】6页(P19-23,28)【关键词】管道;漏磁检测;缺陷;定量分析【作者】戴光;吴忠义;朱祥军;杨志军;刘玉琢【作者单位】东北石油大学机械科学与工程学院,大庆163318;东北石油大学机械科学与工程学院,大庆163318;中石油川庆钻探工程有限公司安全环保质量监督检测研究院,广汉618300;东北石油大学机械科学与工程学院,大庆163318;东北石油大学机械科学与工程学院,大庆163318【正文语种】中文【中图分类】TG115.28管道运输已成为石油和天然气传输的首选方式，在国民经济发展的运输任务中起着不可替代的作用[1]。
漏磁检测理论分析报告
漏磁检测是一种非破坏性检测方法，常用于检测材料或构件表面或近表面的磁性缺陷。
该方法通过检测磁场的变化来判断缺陷的存在与否，并进一步评估缺陷的大小和性质。
漏磁检测的基本原理是利用缺陷产生的磁场变化，来检测目标物表面或近表面的缺陷。
当缺陷的尺寸比磁化源大且远离表面时，磁力线会从材料内部辐射出来形成漏磁场。
漏磁场的大小与缺陷的大小、形状和位置有关。
通过测量漏磁场的变化，可以判断缺陷的存在及其性质。
漏磁检测主要应用于对钢铁产品的缺陷检测，如焊接接头、轴承、齿轮等常见的工业制品。
该方法可以有效地检测到各种尺寸的缺陷，包括疲劳裂纹、孔洞、脱层、磨损等。
漏磁检测的仪器主要包括电磁铁、磁传感器、信号处理系统等。
电磁铁产生磁场，而磁传感器则可以测量到目标物的磁场变化。
信号处理系统则对测得的信号进行处理和分析，得出缺陷的信息。
在实际应用中，漏磁检测需要根据具体情况进行合理的选择和调整参数。
常见的参数包括电磁铁的磁化力和频率、磁传感器的位置和灵敏度等。
合理的参数选择可以提高检测的灵敏度和准确性。
总的来说，漏磁检测是一种常用的非破坏性检测方法，具有灵敏度高、可靠性好等优点。
在工业制品的制造和使用过程中，
有效地应用漏磁检测可以提高产品的质量和安全性，减少事故的发生。
报告编号:(2010)16储罐检测报告TANK INSPECTION REPORT客户/Client：XXXXXXX地点/Location：河南濮阳市XX联合站储罐编号/Tank ID：1#储罐检测日期/Inspection Date： 2010年10月13日注意事项1.报告涂改无效。
2.报告无主检（评）、审核、批准人签字无效。
3.报告未经检测中心书面批准，不得复制（全文复制除外），复制的报告未重新加盖本中心公章无效。
4.对报告的结论如有异议，应于收到报告之日起30日内向检测中心提出，逾期不予处理。
目录一.工程综述 (2)二.英国Silver wing公司和Floor map VS2i技术介绍 (4)三.河南濮阳XX联合站1#原油储罐罐底板检测报告 (7)罐底板漏磁检验结论报告 (18)一.工程综述1、XX联合站原油储罐（1#）罐底板检测信息检测地点：河南濮阳市XX联合站储罐编号：1#储罐类型：原油储罐储罐规格：Φ12000 x 6mm储罐现状：罐内存在盘管、支柱等；罐底防腐：玻璃钢纤维（2~3mm）焊缝类型：搭接焊缝2、标定板：6mm腐蚀缺陷标定板尺寸规格：长宽厚度1150mm 500mm 6mm人工缺陷：四个圆孔型表面缺陷A B C D圆孔深度20% 40% 60% 80% 腐蚀程度色彩图例：腐蚀百分百比色彩显示人工缺陷标定板漏磁扫描图人工缺陷标定板二.英国Silver wing公司和Floor map VS2i技术介绍1. 英国Silver wing公司简介英国Silver wing公司是国际上顶尖的储罐和管道无损检测（NDT）设备制造商和供应商；公司设计、开发和制造各种腐蚀绘制、探伤和腐蚀定量NDT系统。
公司主打产品是漏磁（MFL）腐蚀探伤和定量底板扫描仪，以及一系列超声波（UT）外壁爬行器。
其产品已销往覆盖全球63个国家，可有效降低对操作员的依赖性，确保达到腐蚀检测和监测。
Silver wing产品销售全球覆盖示意图2. FloormapVS2技术介绍FloormapVS2i是市场上最畅销的储罐底板漏磁检测仪MFL的最新型号，现在它配备有改进的永磁铁，增强了扫描系统对厚度的检测能力、加快了数据采集的速度，专门定制的微处理器使性能更加稳定，全新的软件增强了操作实用性。

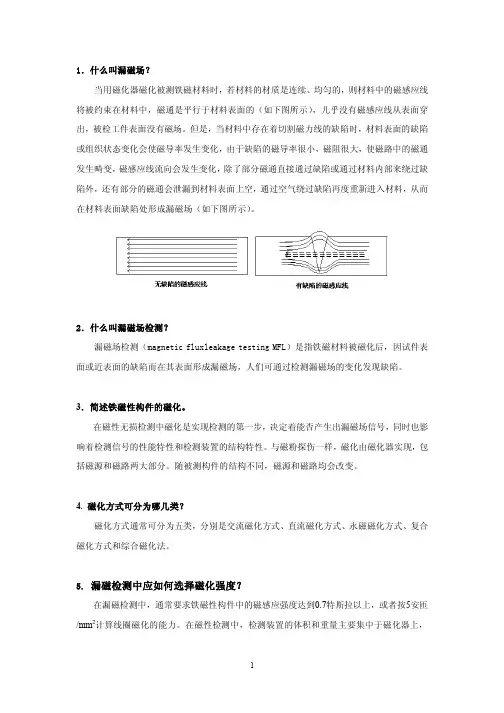

1 ．什么叫漏磁场？当用磁化器磁化被测铁磁材料时，若材料的材质是连续、均匀的，则材料中的磁感应线 将被约束在材料中，磁通是平行于材料表面的（如下图所示），几乎没有磁感应线从表面穿 出，被检工件表面没有磁场。
