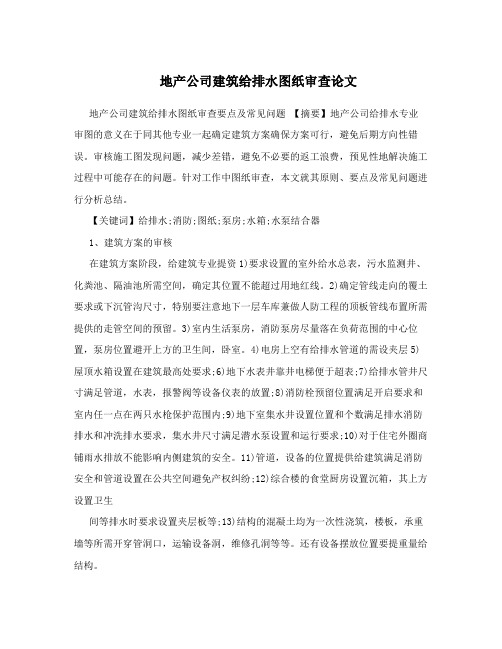

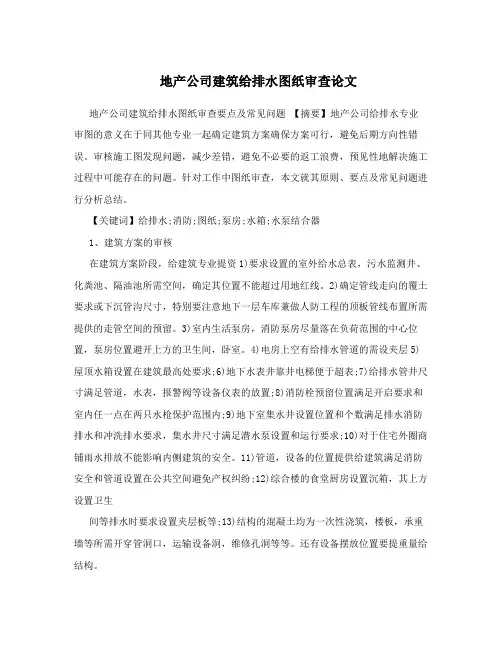

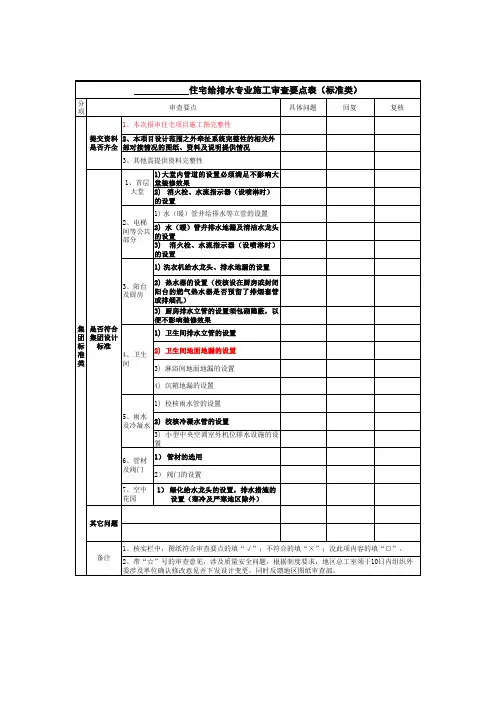

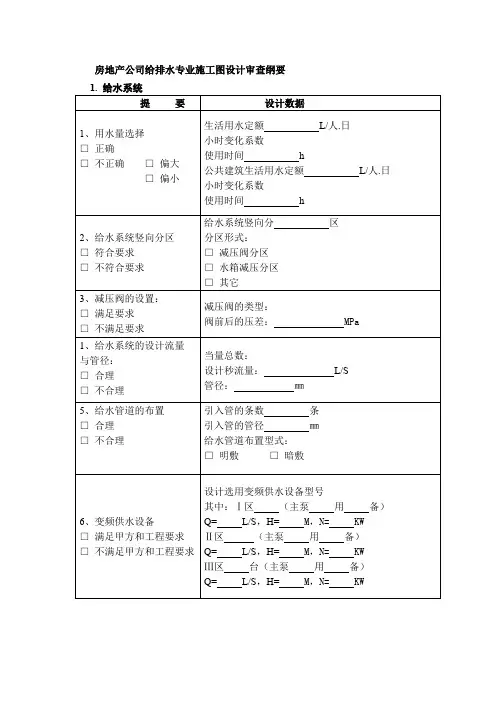

地产公司建筑给排水图纸审查论文地产公司建筑给排水图纸审查要点及常见问题【摘要】地产公司给排水专业审图的意义在于同其他专业一起确定建筑方案确保方案可行，避免后期方向性错误。
审核施工图发现问题，减少差错，避免不必要的返工浪费，预见性地解决施工过程中可能存在的问题。
针对工作中图纸审查，本文就其原则、要点及常见问题进行分析总结。
【关键词】给排水;消防;图纸;泵房;水箱;水泵结合器1、建筑方案的审核在建筑方案阶段，给建筑专业提资1)要求设置的室外给水总表，污水监测井、化粪池、隔油池所需空间，确定其位置不能超过用地红线。
2)确定管线走向的覆土要求或下沉管沟尺寸，特别要注意地下一层车库兼做人防工程的顶板管线布置所需提供的走管空间的预留。
3)室内生活泵房，消防泵房尽量落在负荷范围的中心位置，泵房位置避开上方的卫生间，卧室。
4)电房上空有给排水管道的需设夹层5)屋顶水箱设置在建筑最高处要求;6)地下水表井靠井电梯便于超表;7)给排水管井尺寸满足管道，水表，报警阀等设备仪表的放置;8)消防栓预留位置满足开启要求和室内任一点在两只水枪保护范围内;9)地下室集水井设置位置和个数满足排水消防排水和冲洗排水要求，集水井尺寸满足潜水泵设置和运行要求;10)对于住宅外圈商铺雨水排放不能影响内侧建筑的安全。
11)管道，设备的位置提供给建筑满足消防安全和管道设置在公共空间避免产权纠纷;12)综合楼的食堂厨房设置沉箱，其上方设置卫生间等排水时要求设置夹层板等;13)结构的混凝土均为一次性浇筑，楼板，承重墙等所需开穿管洞口，运输设备洞，维修孔洞等等。
还有设备摆放位置要提重量给结构。
2、施工图审图原则在公司长期实践中，为提高效率，发挥规模效应，对重复使用的管材，阀门，设备等均需有一套行之有效的内部标准。
1)图纸审核首先要求在满足消防安全和强制性标准规范的情况下执行公司既定标准。
2)依据现行的国家行业法规对正使用的国家淘汰产品及时修正3)要更注重配合施工进度要求和施工工艺确定，在此基础上，必须遵循以下施工图审图原则:设计首先必须符合国家现行的有关技术政策和标准规范及《建筑工程设计文件》等相关规定，设计系统是否满足工程原理，给排水管线布置是否“短，直，平”。

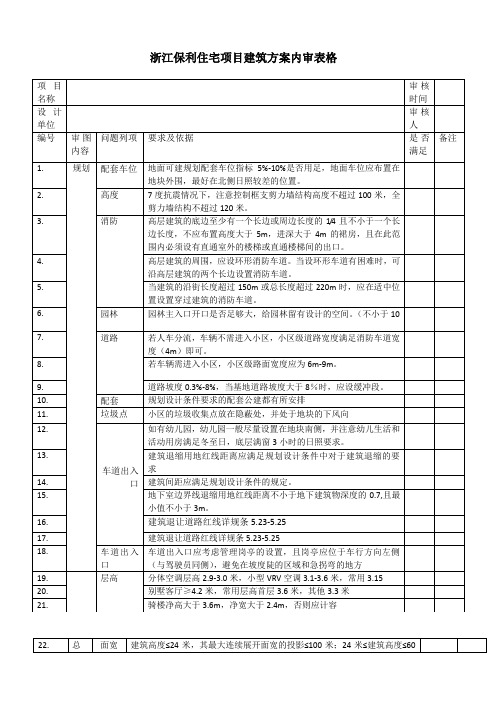

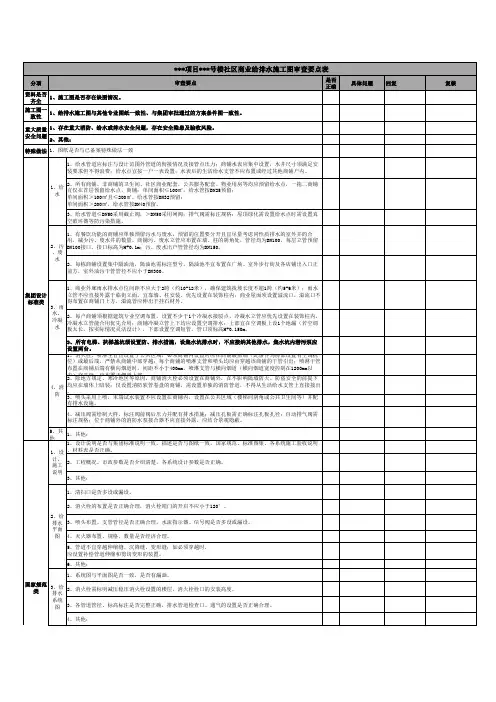

浙江保利住宅项目建筑方案内审表格浙江保利住宅项目修建性详细规划内审表格浙江保利住宅项目单体及施工报建图内审表格浙江保利住宅项目户型放大图内审表格浙江保利住宅项目建筑施工图内审表格住宅项目结构勘察内审表格住宅项目结构基坑支护内审表格初步设计内审表格表3.3.4-1消防车荷载取值表注：1.当各部分构件荷载取值不同时应分别建模计算，杜绝浪费。
2.当消防车道上部覆土较厚时，还应按30t消防车最大轮压60KN,作用在0.6mx0.2m的局部面积上的条件进行轮压扩散验算以确定其活载，确保设计的经济性。
3.消防车荷载仅在消防车道位置增加。
表3.3.5-1剪力墙底部加强部位的确定注：H为剪力墙墙肢总高度，由地下室顶板以上算起。
表3.3.5-2一般剪力墙与短肢剪力墙的判定方法表3.3.5-3总信息参数的选取表3.3.5-4风荷载参数的选取表3.3.5-5地震信息参数的选取（6度0.05g区杭州地区为例）表3.3.5.6活荷载信息参数的选取表3.3.5-7调整信息参数的选取表3.3.5-8设计信息参数的选取表3.3.5-9地下室信息参数的选取表3.3.5-10刚性楼板和弹性楼板参数的选取表3.3.5-11楼板计算模型假定的选取表3.3.5-12计算结果的合理性判断表3.3.6-1-1《抗规》剪力墙的截面厚度表3.3.6-1-2《高规》剪力墙的截面厚度表3.3.6-1-3各应用部位对应楼板厚度表3.3.6-2常见住宅类型的对应混凝土、钢筋用量（杭州地区为例）注：1.杭州地区抗震设防烈度6度，建筑场地类别III类为例。
2.本控制目标针对常规住宅，单层地下室，若有整体转换结构、大面积赠送、多层地下室等应具体情况具体分析。
3.上部结构指地面以上结构（不含地下室顶板）；单体下地下室和地库指标，含顶板、地板、地下室外墙、内部结构墙柱、承台等，不含桩基。
4.此含钢量的地下室顶板为非转换层（顶板为转换层的地库含钢量应另行控制），考虑平均覆土厚度为1.5m,局部消防车道。

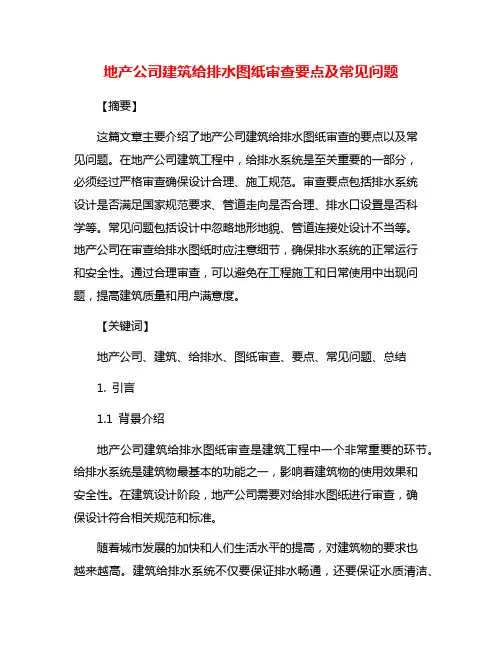

地产公司建筑给排水图纸审查要点及常见问题【摘要】这篇文章主要介绍了地产公司建筑给排水图纸审查的要点以及常见问题。
在地产公司建筑工程中，给排水系统是至关重要的一部分，必须经过严格审查确保设计合理、施工规范。
审查要点包括排水系统设计是否满足国家规范要求、管道走向是否合理、排水口设置是否科学等。
常见问题包括设计中忽略地形地貌、管道连接处设计不当等。
地产公司在审查给排水图纸时应注意细节，确保排水系统的正常运行和安全性。
通过合理审查，可以避免在工程施工和日常使用中出现问题，提高建筑质量和用户满意度。
【关键词】地产公司、建筑、给排水、图纸审查、要点、常见问题、总结1. 引言1.1 背景介绍地产公司建筑给排水图纸审查是建筑工程中一个非常重要的环节。
给排水系统是建筑物最基本的功能之一，影响着建筑物的使用效果和安全性。
在建筑设计阶段，地产公司需要对给排水图纸进行审查，确保设计符合相关规范和标准。
随着城市发展的加快和人们生活水平的提高，对建筑物的要求也越来越高。
建筑给排水系统不仅要保证排水畅通，还要保证水质清洁、环保节约等方面的要求。
地产公司建筑给排水图纸审查成为了必不可少的环节。
地产公司在审查给排水图纸时，需要密切与设计单位、施工单位等相关方进行沟通协调，及时发现问题并提出解决方案。
只有通过严格审查和监督，才能确保建筑物的给排水系统设计合理，建筑质量和居住环境得到保障。
1.2 研究意义建筑给排水图纸审查是地产公司在规划和施工过程中必不可少的环节。
通过对建筑给排水系统图纸的审查，可以及时发现和解决设计与施工中存在的问题，确保建筑物的排水系统安全、有效运行。
地产公司在审查建筑给排水图纸时需要重点关注排水管道的设计是否合理、连接是否密封、排水斜度是否符合要求等方面，这是保障建筑物排水系统正常运行的关键。
研究建筑给排水图纸审查的意义在于提高建筑排水系统的质量和效率，避免因设计或施工不当导致的漏水、堵塞等问题，保障建筑物的结构安全和使用寿命。

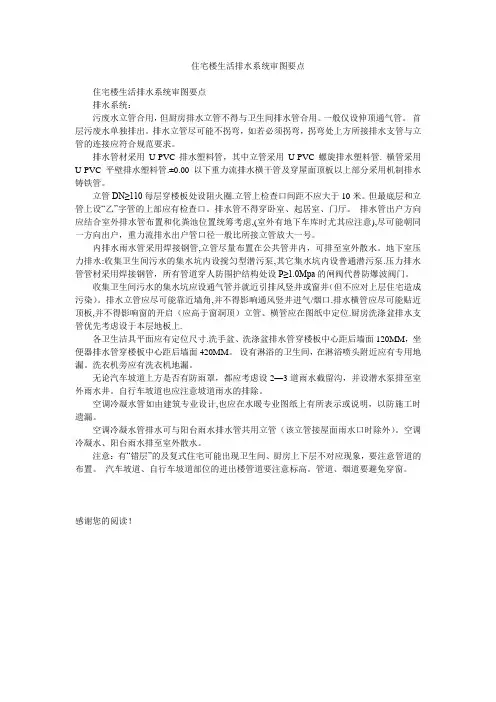

住宅楼生活排水系统审图要点住宅楼生活排水系统审图要点排水系统：污废水立管合用，但厨房排水立管不得与卫生间排水管合用。
一般仅设伸顶通气管。
首层污废水单独排出。
排水立管尽可能不拐弯，如若必须拐弯，拐弯处上方所接排水支管与立管的连接应符合规范要求。
排水管材采用U-PVC排水塑料管，其中立管采用U-PVC螺旋排水塑料管. 横管采用U-PVC平壁排水塑料管.±0.00以下重力流排水横干管及穿屋面顶板以上部分采用机制排水铸铁管。
立管DN≥110每层穿楼板处设阻火圈.立管上检查口间距不应大于10米。
但最底层和立管上设“乙”字管的上部应有检查口。
排水管不得穿卧室、起居室、门厅。
排水管出户方向应结合室外排水管布置和化粪池位置统筹考虑,(室外有地下车库时尤其应注意),尽可能朝同一方向出户，重力流排水出户管口径一般比所接立管放大一号。
内排水雨水管采用焊接钢管,立管尽量布置在公共管井内，可排至室外散水。
地下室压力排水:收集卫生间污水的集水坑内设搅匀型潜污泵,其它集水坑内设普通潜污泵.压力排水管管材采用焊接钢管，所有管道穿人防围护结构处设P≥1.0Mpa的闸阀代替防爆波阀门。
收集卫生间污水的集水坑应设通气管并就近引排风竖井或窗井（但不应对上层住宅造成污染）。
排水立管应尽可能靠近墙角,并不得影响通风竖井进气/烟口.排水横管应尽可能贴近顶板,并不得影响窗的开启（应高于窗洞顶）立管、横管应在图纸中定位.厨房洗涤盆排水支管优先考虑设于本层地板上.各卫生洁具平面应有定位尺寸.洗手盆、洗涤盆排水管穿楼板中心距后墙面120MM，坐便器排水管穿楼板中心距后墙面420MM。
设有淋浴的卫生间，在淋浴喷头附近应有专用地漏。
洗衣机旁应有洗衣机地漏。
无论汽车坡道上方是否有防雨罩，都应考虑设2—3道雨水截留沟，并设潜水泵排至室外雨水井。
自行车坡道也应注意坡道雨水的排除。
空调冷凝水管如由建筑专业设计,也应在水暖专业图纸上有所表示或说明，以防施工时遗漏。
给排水专业图纸审核要点
1、审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。
2、审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
3、审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。
4、审核管道井、水表阀门井、窨井、化粪池等位置、尺寸、数量是否合理、隐蔽和美观，是否便于操作、维护。
5、审核水池、水泵房位置合理性，冷热水供水方式的选择、容量配置、水泵等设备选型、材料选用、机房布局是否符合经济合理、先进适用的原则，设备材料的性能和品质必须符合楼盘的定位要求。
6、审核建筑外立面上的雨水管设置的数量、位置是否合理，审查空调冷凝水排放管位置、数量的设置是否与空调机位、空调孔的位置有冲突；审核卫生间、厨房、游泳池等给排水管布置的合理性（卫生间、厨房的排水立管和支管不能挡窗户）。
7、审核地下室车库内排水沟（井）位置合理性，给排水系统的各种设备、管道、消防喷头、消火栓等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施，车库的净高度以及转弯半径是否满足规范要求以及使用的舒适性；进建筑体管道和管道外壁的防水设计是否
符合要求，是否配有详图，人防给排水系统是否符合要求。

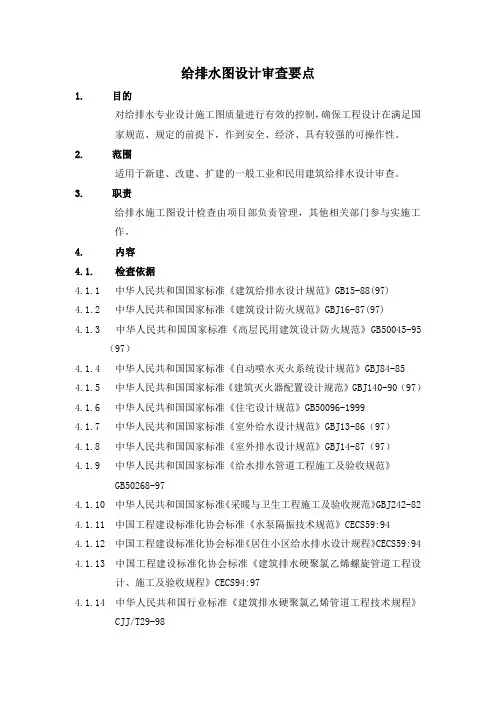

给排水图设计审查要点1.目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范、规定的前提下，作到安全、经济、具有较强的可操作性。
