气动调节阀常见故障原因和现象

气动调节阀常见故障检修方法气动调节阀是在工业自动化过程中用于调节流体介质流量、压力或其他参数的重要控制元件，因此对调节阀的正常运行十分关键。

然而，由于操作不当、系统故障、磨损等原因，气动调节阀也可能会发生故障。

本文将介绍气动调节阀常见的故障检修方法。

故障一：启闭行程不正确气动调节阀的启闭行程不正确，可能是由于气源压力不足，气量不足，以及阀门调节机构不正确等多种原因形成。

以下为检修方法：1.验证气源压力是否符合要求，一般情况下，启闭行程调节工装与气源之间的汽缸压力差应小于1bar。

2.检查气源管道是否有漏气现象，如果气源质量不佳，可能会导致球阀无法正常启闭，需进行相关措施。

3.检查调节机构是否正常，可能机构配件磨损严重或受到损坏，需要更换机构或配件。

故障二：球阀卡死球阀卡死可能是由于阀门滑动部件摩擦力非常大，也可能是由于球阀线圈烧坏，导致球阀无法正常启闭。

以下为检修方法：1.清洗球阀阀门，清理悬挂和卡住部分之间的灰尘或碎屑，以便球阀顺畅启闭。

2.检查球阀线圈是否正常，通常情况下，线圈的直流阻抗应该在规定范围之内，如果线圈参数出现异常，需要更换线圈。

3.检查球阀机构是否正常，如果机构配件损坏，需要进行修理或更换。

故障三：气源压力偏高或偏低气源压力偏高或偏低可能会影响气动调节阀的控制精度和稳定性。

以下为检修方法：1.检查气源过滤器是否正常运行，过滤器通常需要清除杂质和液体。

2.检查气源调节阀是否正常，如果调节阀出现故障，需要进行维修和更换。

3.调整气源压力以符合气动调节阀的要求。

故障四：阀门漏气阀门漏气可能会导致气动调节阀控制精度下降、泄漏损失增加以及操作难度加大等方面问题。

以下为检修方法：1.检查阀门连接和密封部件是否正确。

2.检查阀门刻度是否误差较大，阀门位置是否正确。

3.如果阀门密封不严，需要进行密封件或阀门部件更换。

综上所述，气动调节阀的故障检修是一个复杂的过程，需要对气动调节阀的各个部位进行仔细的检查和调试。

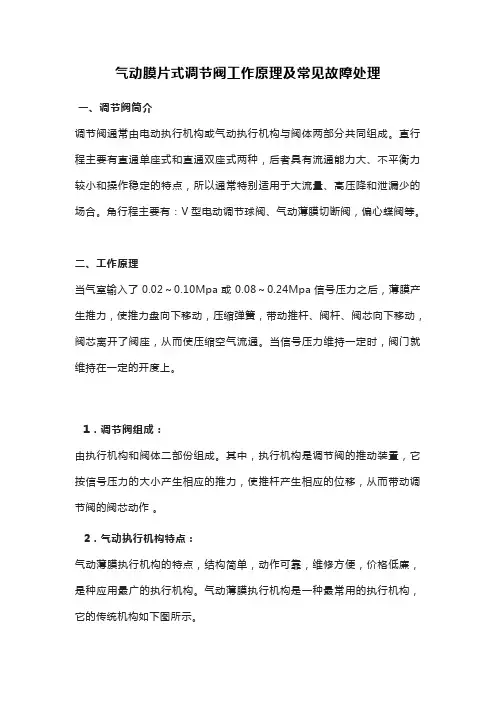

气动膜片式调节阀工作原理及常见故障处理一、调节阀简介调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。

直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡力较小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。

角行程主要有：V型电动调节球阀、气动薄膜切断阀，偏心蝶阀等。

二、工作原理当气室输入了0.02～0.10Mpa或0.08～0.24Mpa信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯离开了阀座，从而使压缩空气流通。

当信号压力维持一定时，阀门就维持在一定的开度上。

1．调节阀组成：由执行机构和阀体二部份组成。

其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作。

2．气动执行机构特点：气动薄膜执行机构的特点，结构简单，动作可靠，维修方便，价格低廉，是种应用最广的执行机构。

气动薄膜执行机构是一种最常用的执行机构，它的传统机构如下图所示。

3．动作原理正作用：从上膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向下移动，同时也带动推杆向下移动。

之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向上移动。

反作用：从下膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向上移动，同时也带动推杆向上移动。

之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向下移动。

阀有正装和反装两种类型，当阀芯向下移动时，阀芯与阀座之间流通面积减小，称为正装；反之，称为反装。

气开式调节阀随阀信号压力的增大流通面积也增大；气关式则相反，随信号压力的增大而流通截面积减小。

三、调节阀的分类按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、专用阀）、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。

气动调节阀的工作原理及安装原则和常见故障处理
气动调节阀是一种通过气动装置控制阀芯位置以调节介质流量的阀门。

其工作原理可简述为：当气动装置施加的气动信号改变时，气动调节阀内
的阀芯位置也会相应改变。

阀芯的位置调节会改变阀门的开度，从而改变
介质流量的大小。

1.安装方向正确：按照标志箭头指示，将气动调节阀的进口和出口方
向正确接通。

2.阀门与管道间连接合适：为了保证介质的流畅，阀门与管道间的连
接必须密封可靠，无泄漏现象。

3.阀门位置合理：气动调节阀应安装在易于操作和维修的位置，同时，阀门位置还应考虑介质流动方向，以保证流体的正常流通。

常见的气动调节阀故障处理方法有：
1.阀门卡涩：这可能是由于堵塞或腐蚀导致的，可以通过清洗或更换
阀芯来解决。

2.泄漏：气动调节阀的泄漏问题常见于阀芯密封不良或密封圈老化破损，可以尝试更换阀芯和密封圈。

3.阀门堵塞：阀门内部可能会有异物或堵塞物，可以拆卸阀门进行清
洗或维修。

4.阀芯漏气：如果阀芯孔径过大或密封不良，可能会出现阀芯漏气现象，可以进行阀芯的更换或修复。

5.阀门不稳定：阀门的稳定性可能会受到气动装置的影响，可以检查
和调整气动装置来解决阀门的不稳定问题。

总之，气动调节阀的工作原理是通过气动装置控制阀芯位置来调节介质流量，其安装原则主要包括方向正确、连接合适和位置合理。

常见的故障处理方法包括阀门卡涩、泄漏、阀门堵塞、阀芯漏气和阀门不稳定等。

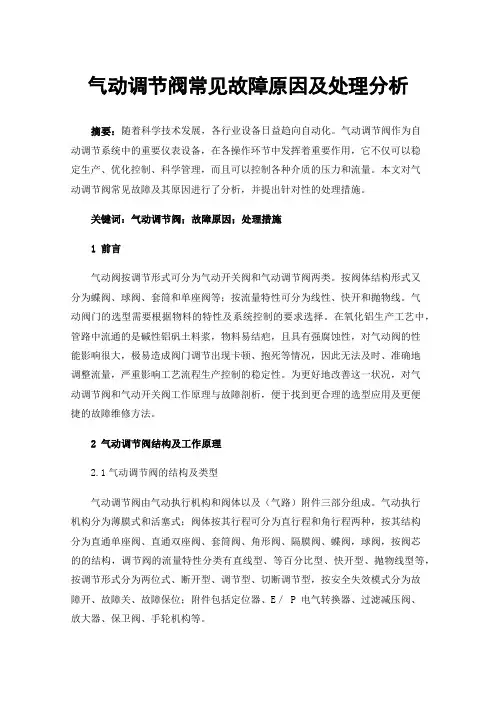

气动调节阀常见故障原因及处理分析摘要：随着科学技术发展，各行业设备日益趋向自动化。

气动调节阀作为自动调节系统中的重要仪表设备，在各操作环节中发挥着重要作用，它不仅可以稳定生产、优化控制、科学管理，而且可以控制各种介质的压力和流量。

本文对气动调节阀常见故障及其原因进行了分析，并提出针对性的处理措施。

关键词：气动调节阀；故障原因；处理措施1前言气动阀按调节形式可分为气动开关阀和气动调节阀两类。

按阀体结构形式又分为蝶阀、球阀、套筒和单座阀等；按流量特性可分为线性、快开和抛物线。

气动阀门的选型需要根据物料的特性及系统控制的要求选择。

在氧化铝生产工艺中，管路中流通的是碱性铝矾土料浆，物料易结疤，且具有强腐蚀性，对气动阀的性能影响很大，极易造成阀门调节出现卡顿、抱死等情况，因此无法及时、准确地调整流量，严重影响工艺流程生产控制的稳定性。

为更好地改善这一状况，对气动调节阀和气动开关阀工作原理与故障剖析，便于找到更合理的选型应用及更便捷的故障维修方法。

2气动调节阀结构及工作原理2.1气动调节阀的结构及类型气动调节阀由气动执行机构和阀体以及（气路）附件三部分组成。

气动执行机构分为薄膜式和活塞式；阀体按其行程可分为直行程和角行程两种，按其结构分为直通单座阀、直通双座阀、套筒阀、角形阀、隔膜阀、蝶阀，球阀，按阀芯的的结构，调节阀的流量特性分类有直线型、等百分比型、快开型、抛物线型等，按调节形式分为两位式、断开型、调节型、切断调节型，按安全失效模式分为故障开、故障关、故障保位；附件包括定位器、E／ P 电气转换器、过滤减压阀、放大器、保卫阀、手轮机构等。

2.1工作原理气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来产生相应的推力，推动调节机构动作，完成调节管道介质的：流量、压力、温度等各种工艺参数。

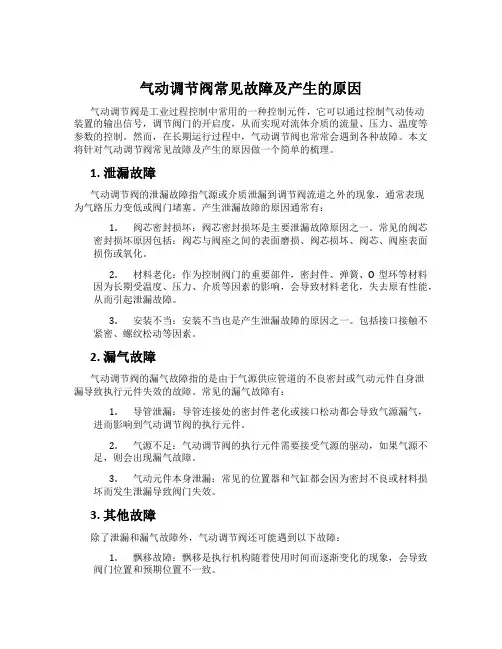

气动调节阀常见故障及产生的原因气动调节阀是工业过程控制中常用的一种控制元件，它可以通过控制气动传动装置的输出信号，调节阀门的开启度，从而实现对流体介质的流量、压力、温度等参数的控制。

然而，在长期运行过程中，气动调节阀也常常会遇到各种故障。

本文将针对气动调节阀常见故障及产生的原因做一个简单的梳理。

1. 泄漏故障气动调节阀的泄漏故障指气源或介质泄漏到调节阀流道之外的现象，通常表现为气路压力变低或阀门堵塞。

产生泄漏故障的原因通常有：1.阀芯密封损坏：阀芯密封损坏是主要泄漏故障原因之一。

常见的阀芯密封损坏原因包括：阀芯与阀座之间的表面磨损、阀芯损坏、阀芯、阀座表面损伤或氧化。

2.材料老化：作为控制阀门的重要部件，密封件、弹簧、O型环等材料因为长期受温度、压力、介质等因素的影响，会导致材料老化，失去原有性能，从而引起泄漏故障。

3.安装不当：安装不当也是产生泄漏故障的原因之一。

包括接口接触不紧密、螺纹松动等因素。

2. 漏气故障气动调节阀的漏气故障指的是由于气源供应管道的不良密封或气动元件自身泄漏导致执行元件失效的故障。

常见的漏气故障有：1.导管泄漏：导管连接处的密封件老化或接口松动都会导致气源漏气，进而影响到气动调节阀的执行元件。

2.气源不足：气动调节阀的执行元件需要接受气源的驱动，如果气源不足，则会出现漏气故障。

3.气动元件本身泄漏：常见的位置器和气缸都会因为密封不良或材料损坏而发生泄漏导致阀门失效。

3. 其他故障除了泄漏和漏气故障外，气动调节阀还可能遇到以下故障：1.飘移故障：飘移是执行机构随着使用时间而逐渐变化的现象，会导致阀门位置和预期位置不一致。

2.阀门卡死故障：阀芯表面积碰或杂质进入导致阀芯卡死。

3.操作不良故障：人为因素引起的操作不良，如维护保养不当、误用工具等。

在日常使用气动调节阀时，我们应该注意定期检查、保养，并学会排除常见的故障问题，从而确保气动调节阀的正常运行。

气动调节阀出现波动振荡或振动的原因及处理方法1.阀门失调：阀门的失调是最常见的波动、振荡或振动的原因之一、失调可能是由于阀门安装不当、内部部件磨损或粘附造成的。

处理方法包括重新调整阀门的位置和方向，更换磨损的部件或清洁粘附的部件。

2.阀门带宽不当：阀门的带宽是指流量变化与阀门位置变化的比率。

如果阀门的带宽不当，就可能导致波动、振荡或振动。

处理方法包括调整阀门带宽，使其适应实际流量需求。

3.空气源压力不稳定：气动调节阀通常使用空气作为动力源。

如果空气源的压力不稳定，就可能导致阀门波动、振荡或振动。

处理方法包括检查和调整空气源的压力，确保其稳定。

4.管道震荡：管道震荡是由于流体在管道中流动引起的机械振动。

这种振动可能会传导到气动调节阀，并导致波动、振荡或振动。

处理方法包括增加管道的刚度和稳定性，减少流体的速度和压力，或使用吸振器减震。

5.控制系统失效：控制系统的失效可能导致气动调节阀波动、振荡或振动。

处理方法包括检查和修复控制系统中的故障，确保其正常工作。

6.阀门内部部件磨损或粘附：阀门内部部件的磨损或粘附可能会导致阀门的工作不稳定，从而引起波动、振荡或振动。

处理方法包括定期检查和更换磨损的部件，清洁粘附的部件。

7.过大的媒体压力差：如果气动调节阀在过大的媒体压力差下工作，可能会导致波动、振荡或振动。

处理方法包括减小媒体压力差，或采用耐高压的阀门。

总之，波动、振荡或振动对气动调节阀的正常运行会带来一系列问题。

为了解决这些问题，需要仔细分析可能的原因，并采取相应的处理方法。

定期维护和保养气动调节阀也是非常重要的，以确保其正常工作和长期稳定性。

调节阀常见故障处理50法调节阀是工业生产中常见的一种控制装置，用于调节流体介质的流量、压力、温度等参数。

然而，在长时间运行过程中，调节阀也会出现一些常见的故障。

本文将介绍50种常见的调节阀故障处理方法，以帮助读者更好地了解和解决这些问题。

1. 调节阀漏气调节阀漏气是常见的故障之一。

处理方法包括：- 检查阀体和密封面之间是否存在损坏或磨损，如果有，需要更换密封件。

- 检查阀杆和阀杆螺母之间的连接是否松动，如果松动，需要重新拧紧。

- 检查阀体和阀盖之间的连接是否紧密，如果不紧密，需要重新拧紧。

2. 调节阀运动不灵活调节阀运动不灵活可能是由于以下原因引起的：- 检查阀杆和阀杆导向处是否存在杂质或积碳，如果有，需要清洗或更换。

- 检查阀杆和阀杆导向处是否润滑良好，如果不良好，需要添加润滑油。

- 检查阀杆和阀杆导向处是否磨损严重，如果磨损严重，需要更换。

3. 调节阀堵塞调节阀堵塞可能是由于以下原因引起的：- 检查阀体内部是否存在杂质或颗粒物，如果有，需要清洗或更换阀体。

- 检查阀门座圈是否老化或变形，如果是，需要更换座圈。

- 检查阀门开度是否合适，如果过小，可能导致堵塞，需要适当调整。

4. 调节阀噪音大调节阀噪音大可能是由于以下原因引起的：- 检查调节阀的流量是否超过额定值，如果超过，可能会产生噪音，需要适当调整流量。

- 检查阀体和阀盖之间的连接是否紧密，如果不紧密，可能会产生噪音，需要重新拧紧。

- 检查阀门座圈是否老化或损坏，如果是，需要更换座圈。

5. 调节阀渗漏调节阀渗漏可能是由于以下原因引起的：- 检查阀门座圈是否老化或损坏，如果是，需要更换座圈。

- 检查阀体和阀盖之间的连接是否紧密，如果不紧密，可能会产生渗漏，需要重新拧紧。

- 检查阀杆和阀杆螺母之间的连接是否松动，如果松动，需要重新拧紧。

6. 调节阀无法开启或关闭调节阀无法开启或关闭可能是由于以下原因引起的：- 检查阀门座圈是否老化或变形，如果是，需要更换座圈。

气动调节阀的常见问题及处理方法1调节阀不动作首先确认气源压力是否正常，查找气源故障。

如果气源压力正常，则判断定位器或电/气转换器的放大器有无输出；若无输出，则放大器恒节流孔堵塞，或压缩空气中的水分聚积于放大器球阀处。

用小细钢丝疏通恒节流孔，清除污物或清洁气源。

如果以上皆正常，有信号而无动作，则执行机构故障或阀杆弯曲，或阀芯卡死。

遇此情况，必须卸开阀门进一步检查。

2调节阀卡堵如果阀杆往复行程动作迟钝，则阀体内或有黏性大的物质，结焦堵塞或填料压得过紧，或聚四氟乙烯填料老化，阀杆弯曲划伤等。

调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期，由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅，或调节阀检修中填料过紧，造成摩擦力增大，导致小信号不动作、大信号动作过头的现象。

遇到此类情况，可迅速开、关副线或调节阀，让赃物从副线或调节阀处被介质冲跑。

另外还可以用管钳夹紧阀杆，在外加信号压力的情况下，正反用力旋动阀杆，让阀芯闪过卡处。

若不能解决问题，可增加气源压力、增加驱动功率反复上下移动几次，即可解决问题。

如果还是不能动作，则需要对控制阀做解体处理，当然，这一工作需要很强的专业技能，一定要在专业技术人员协助下完成，否则后果更为严重。

3阀泄漏调节阀泄漏一般有调节阀内漏、填料泄漏和阀芯、阀座变形引起的泄漏几种情况，下面分别加以分析。

(1)阀内漏阀杆长短不适，气开阀阀杆太长，阀杆向上的(或向下)距离不够，造成阀芯和阀座之间有空隙，不能充分接触，导致不严而内漏。

同样气关阀阀杆太短，也可导致阀芯和阀座之间有空隙，不能充分接触，导致关不严而内漏。

解决方法：应缩短(或延长)调节阀阀杆使调节阀长度合适，使其不再内漏。

(2)、填料泄漏填料装入填料函以后，经压盖对其施加轴向压力。

由于填料的塑性变形，使其产生径向力，并与阀杆紧密接触，但这种接触并非十分均匀，有些部位接触的松，有些部位接触的较紧，甚至有些部位根本没有接触上。

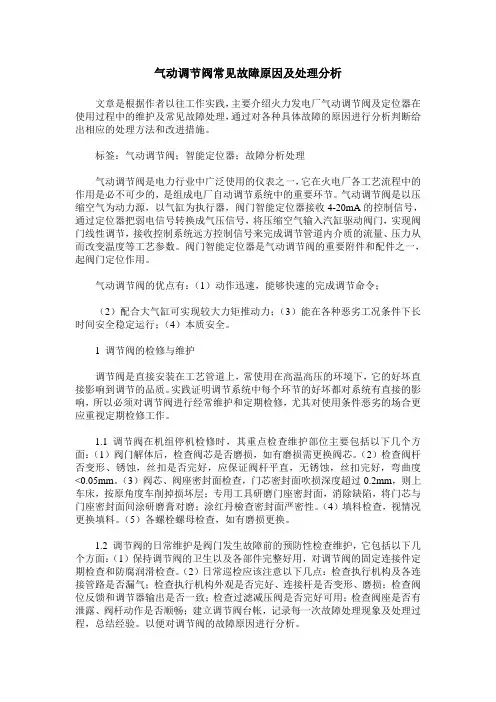

气动调节阀常见故障原因及处理分析文章是根据作者以往工作实践，主要介绍火力发电厂气动调节阀及定位器在使用过程中的维护及常见故障处理，通过对各种具体故障的原因进行分析判断给出相应的处理方法和改进措施。

标签：气动调节阀；智能定位器；故障分析处理气动调节阀是电力行业中广泛使用的仪表之一，它在火电厂各工艺流程中的作用是必不可少的，是组成电厂自动调节系统中的重要环节。

气动调节阀是以压缩空气为动力源，以气缸为执行器，阀门智能定位器接收4-20mA的控制信号，通过定位器把弱电信号转换成气压信号，将压缩空气输入汽缸驱动阀门，实现阀门线性调节，接收控制系统远方控制信号来完成调节管道内介质的流量、压力从而改变温度等工艺参数。

阀门智能定位器是气动调节阀的重要附件和配件之一，起阀门定位作用。

气动调节阀的优点有：（1）动作迅速，能够快速的完成调节命令；（2）配合大气缸可实现较大力矩推动力；（3）能在各种恶劣工况条件下长时间安全稳定运行；（4）本质安全。

1 调节阀的检修与维护调节阀是直接安装在工艺管道上，常使用在高温高压的环境下，它的好坏直接影响到调节的品质。

实践证明调节系统中每个环节的好坏都对系统有直接的影响，所以必须对调节阀进行经常维护和定期检修，尤其对使用条件恶劣的场合更应重视定期检修工作。

1.1 调节阀在机组停机检修时，其重点检查维护部位主要包括以下几个方面：（1）阀门解体后，检查阀芯是否磨损，如有磨损需更换阀芯。

（2）检查阀杆否变形、锈蚀，丝扣是否完好，应保证阀杆平直，无锈蚀，丝扣完好，弯曲度<0.05mm。

（3）阀芯、阀座密封面检查，门芯密封面吹损深度超过0.2mm，则上车床，按原角度车削掉损坏层；专用工具研磨门座密封面，消除缺陷，将门芯与门座密封面间涂研磨膏对磨；涂红丹檢查密封面严密性。

（4）填料检查，视情况更换填料。

（5）各螺栓螺母检查，如有磨损更换。

1.2 调节阀的日常维护是阀门发生故障前的预防性检查维护，它包括以下几个方面：（1）保持调节阀的卫生以及各部件完整好用，对调节阀的固定连接件定期检查和防腐润滑检查。

气动薄膜式调整阀故障及维护和修理方法调整阀是工业生产过程中一种常用的调整机构，属于把握阀系列，重要作用是调整介质的压力、流量、温度等参数，是工艺环路中终的把握元件。

造纸企业的生产过程包括制浆、抄纸、碱回收、废水处理四大部分，每一部分中几乎每一个工序都是以液体或气体为介质，如浆液、水、蒸汽、废液等，因此在造纸企业中调整阀的用量特别大。

调整阀常见的把握回路包括三个重要部分，部分是敏感元件，它通常是一个变送器。

它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。

变送器的输出被送到调整仪表调整器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给*终把握元件调整阀。

阀门变化了流体的流量，使工艺参数达到了期望值。

气动薄膜式调整阀故障及修理方法故障及修理方法1、调整阀漏量大，调整阀全关时阀芯与阀座之间有空隙，造成阀全关时介质的流量大，被控参数难以稳定。

（1）在调整阀调校中调整阀行程调整不当或阀芯长时间使用造成阀芯头部磨损腐蚀。

通常向下调整阀杆减小空隙达到削减泄漏的目的（2）阀芯四周受到介质的腐蚀比较严峻，阀芯受介质中焊渣、铁锈、渣子等划伤产生伤痕。

应取出阀芯进行研磨，严峻的应当更换新阀芯。

（3）阀座受到介质的腐蚀比较严峻，或介质中焊渣、铁锈、渣子等划伤产生伤痕，阀座与阀体间的密封被破坏。

应取出阀座进行研磨，更换密封垫片，严峻的应当更换新阀（4）阀内有焊渣、铁锈、渣子等赃物堵塞，使调整阀不能全关，应拆卸调整阀进行清洗，同时观看阀芯阀座是否有划伤磨损现象。

（5）套筒阀阀芯与阀座间的密封垫片损坏，碟阀的密封圈损坏使调整阀全关季节流间隙比较大。

2、气动薄膜式调整阀故障及修理方法调整阀盘根故障。

阀杆与盘根间的摩擦力使调整阀小信号难以动作，大信号跳动振动，造成调整过程中调整阀波动较大，参数难以稳定。

摩擦力大时造成调整阀单向动作甚至不动。

日常维护中应当定期加添润滑油或润滑脂，盘根老化严峻，泄露严峻的应当更换盘根。

电动、气动调节阀54种常见故障排除处理方法一、调节阀主要元器件故障处理方法（5种方法）：1、气动、液动执行机构故障处理方法：①、膜片：对薄膜式气动执行机构来说，膜片是最重要得元件，在气源系统正常得情况下，如果执行机构不动作，就应该想到膜片是否破裂、是否没安装好。

当金属接触面得表面有尖角、毛刺等缺陷时就会把膜片扎破，而膜片可能吗？不能有泄漏。

另外，膜片使用时间过长，材料老化也会影响使用。

②、活塞：气动、液动执行机构得活塞产生驱动力，因此活塞得损坏、磨损。

③、气（液）管：这是输入压力通向执行机构得通路，因此要经常检查是否接牢，不漏气。

④、推杆：要检查推杆有无弯曲、变形、脱落。

推杆与阀杆连接要牢固，位置要调整好，这样才能确保足够得行程并关闭阀门。

⑤、弹簧：要检查弹簧有无断裂。

制造、加工、热处理不当都会使弹簧断裂。

有些弹簧在过大得载荷作用下，也可能断裂。

2、电动执行机构故障处理方法：①、电机：检查电机是否能转动，是否容易过热，是否有足够得力矩和耦合力。

②、伺服放大器：检查是否有输出，是否能调整。

③、减速机构：各厂家得减速机构各不相同。

因此要检查其传动零件—轴、齿轮、蜗轮等是否损坏，是否磨损过大。

④、力矩控制器：根据具体结构检查其失灵原因。

3、调节阀其它配件故障处理方法：①、阀体：要经常检查阀体内壁得受腐蚀和磨损情况，特别是用于腐蚀介质和高压差、空化作用等恶劣工艺条件下的阀门，必须保证其耐压强度和耐腐、耐磨性能。

②、阀芯：因为阀芯起到调节和切断流体得作用，是活动得截流元件，因此受介质得冲刷、腐蚀、颗粒得碰撞最为重要，在高压差、空化情况下更容易损坏，所以要检查它得各部分是否破坏、磨损、腐蚀，是否要维修或更换。

③、阀座：阀座接合面是保证阀门关闭得关键，它受腐受磨得情况也比较严重。

而且由于介质得渗透，使固定阀座得螺纹内表面常常受到腐蚀而松动，要特别检查这一部位。

④、阀杆：要检查阀杆与阀芯、推杆得连接有无松动，是否产生过大得变形、裂纹和腐蚀。

调节阀常见故障及处理一、调节阀不动作首先确认气源压力是否正常，查找气源故障。

如果气源压力正常，则判断定位器或电/气转换器的放大器有无输出；若无输出，则放大器恒节流孔堵塞，或压缩空气中的水分聚积于放大器球阀处。

用小细钢丝疏通恒节流孔，清除污物或清洁气源。

如果以上皆正常，有信号而无动作，则执行机构故障或阀杆弯曲，或阀芯卡死。

遇此情况，必须卸开阀门进一步检查。

二、调节阀卡堵如果阀杆往复行程动作迟钝，则阀体内或有黏性大的物质，结焦堵塞或填料压得过紧，或聚四氟乙烯填料老化，阀杆弯曲划伤等。

调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期，由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅，或调节阀检修中填料过紧，造成摩擦力增大，导致小信号不动作、大信号动作过头的现象。

遇到此类情况，可迅速开、关副线或调节阀，让赃物从副线或调节阀处被介质冲跑。

另外还可以用管钳夹紧阀杆，在外加信号压力的情况下，正反用力旋动阀杆，让阀芯闪过卡处。

若不能解决问题，可增加气源压力、增加驱动功率反复上下移动几次，即可解决问题。

如果还是不能动作，则需要对控制阀做解体处理，当然，这一工作需要很强的专业技能，一定要在专业技术人员协助下完成，否则后果更为严重。

三、阀泄漏调节阀泄漏一般有调节阀内漏、填料泄漏和阀芯、阀座变形引起的泄漏几种情况，下面分别加以分析。

（1）阀内漏阀杆长短不适，气开阀阀杆太长，阀杆向上的（或向下）距离不够，造成阀芯和阀座之间有空隙，不能充分接触，导致不严而内漏。

同样气关阀阀杆太短，也可导致阀芯和阀座之间有空隙，不能充分接触，导致关不严而内漏。

解决方法：应缩短（或延长）调节阀阀杆使调节阀长度合适，使其不再内漏。

（2）填料泄漏填料装入填料函以后，经压盖对其施加轴向压力。

由于填料的塑性变形，使其产生径向力，并与阀杆紧密接触，但这种接触并非十分均匀，有些部位接触的松，有些部位接触的较紧，甚至有些部位根本没有接触上。

气动调节阀常见故障及分析气动调节阀是一种常用的工业自动控制设备，广泛应用于各种工业过程中。

然而，由于使用环境的特殊性和使用频率的高，气动调节阀在使用过程中也常常会出现各种故障。

下面就列举几种常见的气动调节阀故障，并进行分析。

1.漏气故障：气动调节阀在使用过程中，常常会出现漏气的情况。

漏气一般分为内漏和外漏两种情况。

内漏是指阀芯和阀座之间的密封不良，导致气体从阀芯和阀座之间泄漏出来；外漏则是指阀体和外部连接处的密封不良，导致气体从阀体外泄漏出来。

漏气会导致系统的控制精度下降，甚至无法正常控制。

解决漏气问题的关键是找到漏气点并进行修复或更换密封件。

2.阀芯卡阻故障：阀芯卡阻是指在开关过程中，阀芯出现卡住或卡阻的情况。

阀芯卡阻可能是由于长时间不使用导致阀芯与阀座之间的摩擦增大，也可能是由于阀芯和阀座之间有异物或污物积聚导致。

阀芯卡阻会导致阀的开关不灵活，甚至无法正常开关。

解决阀芯卡阻的办法是清洗阀芯和阀座，或者更换阀芯。

3.漏气启闭不灵故障：漏气启闭不灵是指阀门无法正常开关，或者开关时有漏气的情况。

这种故障可能是由于气源进口处的压力不足，导致阀门无法打开或关闭；也可能是由于阀门的活塞密封不良，导致漏气。

解决这种故障的方法是检查气源压力是否正常，如果不正常则调整压力；同时检查阀门的密封件是否磨损，如果磨损则更换密封件。

4.气动调节阀无法响应故障：在控制系统中，有时气动调节阀无法响应控制信号，即使控制信号发生变化，阀门的开度也没有相应的变化。

这种故障可能是由于控制信号线路接触不良、阀门主轴悬浮磨损等原因引起的。

解决这种故障的方法是检查控制信号线路是否良好连接，如果连接不良则重新插拔连接；同时检查阀门主轴的悬浮是否磨损，如果磨损则更换主轴。

5.排气不畅故障：气动调节阀的排气口是调节阀正常运行的关键部位之一，如果排气口堵塞或不畅，会导致阀门无法正常工作。

这种故障可能是由于排气口中有异物、沉积物或污物导致的。

解决这种故障的方法是清洗或疏通排气口，确保排气口通畅。

气动调节阀的故障分析与解决方案气动调节阀是一种常见的工业自动调节装置，它广泛应用于各种流体管道系统中，用于实现对流体介质流量、压力、液位和温度等参数的精密控制。

然而，由于工作环境复杂、使用频繁等原因，气动调节阀有时会出现故障。

本文将就气动调节阀的常见故障进行分析，并提出相应的解决方案。

1.漏气：气动调节阀的漏气问题可能由于密封面磨损、密封圈老化等原因引起。

漏气现象会导致控制效果差，甚至失去控制能力。

解决方案：a.检查密封面是否有磨损，如有磨损应及时更换密封面。

b.检查密封圈是否老化，如发现老化应及时更换密封圈。

c.检查气源管线是否有泄漏，如有泄漏应及时修复。

d.对于特殊情况下无法解决漏气问题，可以将漏气部位用胶带包裹，以减少漏气量。

2.运动不灵活：气动调节阀在使用过程中可能会出现运动不灵活的问题，这可能是由于零部件堵塞、润滑不良等原因引起的。

解决方案：a.检查阀门内部是否有杂质积聚，如有应及时清理。

b.检查阀门润滑情况，如需添加润滑剂或更换润滑剂。

c.对于长时间不使用的阀门，可以进行清洗和润滑，以保证阀门的灵活性。

3.衰减不准确：调节阀的衰减不准确可能是由于阀门内部的调节装置失效、传感器故障等原因引起的。

解决方案：a.检查阀门内部的调节装置，如偏心销、锥形阀芯等，是否存在问题，如有应及时修复或更换。

b.检查传感器的连接状态和工作情况，如需要更换应及时更换。

4.噪音大：气动调节阀工作时可能会出现噪音大的问题，这可能是由于介质流速过大、管道设计不合理等原因引起的。

解决方案：a.减小介质流速，通过增加节流部件、增加阀门直径等方式降低流速。

b.检查管道设计，对于存在设计不合理的地方进行改进，如增加缓冲装置等。

5.外部泄漏：气动调节阀可能会出现外部泄漏的问题，这可能是由于阀门安装不牢固、紧固件松动等原因引起的。

解决方案：a.检查阀门的安装情况，如有松动应及时紧固。

b.检查紧固件的状态，如需要更换应及时更换。

调节阀常见故障及消除方法调节阀是工业生产过程中常用的一种控制元件，它可以调整流体的流量、压力和温度等参数。

然而，在使用调节阀的过程中，常常会遇到一些故障，影响正常的运行和使用。

本文将介绍调节阀常见的故障及消除方法，以帮助读者更好地了解和解决这些问题。

一、调节阀漏气故障及处理方法1. 漏气现象：调节阀在工作过程中，发现气体从阀体、阀杆或连接部位泄漏。

2. 处理方法：首先检查阀体、阀杆和连接部位是否有松动或损坏的现象，如果有，及时拧紧或更换密封件。

若无明显问题，则可能是密封面损坏，需要对密封面进行修复或更换。

二、调节阀运动不灵故障及处理方法1. 运动不灵现象：调节阀在工作过程中，发现阀杆无法灵活运动或卡住。

2. 处理方法：首先检查阀杆和阀体之间是否有异物或杂质，如有，及时清理。

如果没有发现异常，可能是阀杆与导向部件之间的摩擦力过大，需要加润滑油或更换润滑材料。

如果问题依然存在，则可能是阀杆弯曲，需要更换阀杆。

三、调节阀响声大故障及处理方法1. 响声大现象：调节阀在工作过程中，发出噪音或响声。

2. 处理方法：首先检查阀门是否有松动或振动，如有，需要进行固定或减振处理。

如果问题依然存在，可能是流体速度过大或介质中有杂质，需要调整流速或清洗介质。

如果以上方法都无效，可能是阀座和阀瓣之间的间隙过大，需要进行调整或更换。

四、调节阀温度异常故障及处理方法1. 温度异常现象：调节阀在工作过程中，温度异常，例如过热或过冷。

2. 处理方法：首先检查调节阀周围的温度环境是否正常，如有异常，需要及时处理。

如果环境温度正常，可能是调节阀内部的温度传感器失效，需要进行检修或更换。

如果问题依然存在，可能是流体温度异常，需要检查流体供应系统或调整供应温度。

五、调节阀反应迟缓故障及处理方法1. 反应迟缓现象：调节阀在工作过程中，响应信号迟缓，无法及时调整参数。

2. 处理方法：首先检查调节阀的电气连接是否正常，如有问题，需要修复。

如果电气连接正常，可能是控制信号传输出现问题，需要检查信号线路或更换控制器。

调节阀的常见故障及排除调节阀不同于手动阀门，它在使用过程中要处于不断地运动、调节状态，运动部件多，且要承受来自介质不平衡力等各种力量的冲击，难免出现各种预想不到的故障，这些故障可来自执行机构、调节机构，也可能来自连接的附件装置。

一、填料造成的故障因填料原因造成的故障表现为外泄漏量增大、摩擦力增大及阀杆的跳动。

分析如下：1. 填料材质不合适。

由于填料材质不合适造成的故障主要是外泄漏量增大及摩擦力增大例如，在高温应用场合，采用聚四氟乙烯填料。

故障处理方法是更换填料。

2.填料结构设计不当．o填料腔内，填料和有关附件的位置安装不合适，填料高度不合适故障处理方法是按产品说明书要求安装填料和有关附件。

3.填料安装不合适。

例如，石墨填料采用螺旋式安装造成填料压紧力不均匀，中心没有对准等。

故障处理方法是按层安装，使压紧力均匀。

4.填料有杂物。

填料内的杂物造成阀杆划迹。

故障处理方法是对填料进行清洁，除去杂物5. 上阀盖安装不当。

上阀盖安装不当使填料受力不均匀。

故障处理方法是重新安装上阀盖的垫圈，并对上阀盖固紧螺栓平均地用对角方式压紧o二、执行机构的气密性造成的故障执行机构的气密性造成的故障表现为响应时间增大，阀杆动作呆滞。

分析如下：1.气动薄膜执行机构的膜片未压紧。

膜片未压紧或受力不均匀造成输入的气信号外漏，使执行机构对信号变化的响应变得呆滞，响应时间增大。

如果安装了阀门定位器，则其影响会减小。

故障处理方法是用肥皂水涂刷检查，并消除泄漏点o2.气动活塞执行机构的活塞密封环磨损。

造成调节阀不能快速响应，阀杆动作不灵敏。

故障处理方法是更换密封环，并检查汽缸内壁有否磨损。

3.气动薄膜执行机构的膜片破损。

表现为阀杆动作不灵敏，可听到气体的泄漏声。

故障处理方法是更换膜片，并应检查限位装置或托盘是否有毛刺等o4.连接管线漏气。

造成阀杆动作不灵敏，响应时间增大。

故障处理方法是用肥皂水涂刷连接管线，检查泄漏点，并更换或焊接。

三、不平衡力造成的故障不平衡力造成的故障表现为调节阀动作不稳定，关不严等。
