200头母猪自繁自养场的建筑设计图
性质和规模：200头基本母猪规模，年出栏4000头肥猪的小型自繁自养商品猪场。
生产周期：配种到上市=41周(怀孕16周+哺乳4周+保育5周+育肥16周)
猪群构成及设备数量计算：
1、怀孕定位栏：200头母猪，每2周产仔18窝，从配种到分娩前一周的怀孕母猪132头，需132个定位栏。
2、空怀母猪栏：分娩率80%，断奶到配种1.5周/80%×8.8头/周+1(后备)=17头，每3头一个栏需6个栏。
3、种公猪栏：单栏饲养需4个栏和一个配种间。
4、分娩栏：8.8×6周=54个
5、保育床：6周×8.8=54个
6、育肥栏：16周×8.8×9-10=1267-1400头，即127-140个栏。
产房6个单元，每个单元9个产床;保育舍6个单元，每个单元9个保育床，公猪单栏饲养，4头4个栏圈，1个配种栏;空怀母猪3-4头一个栏，设6个栏，育肥猪舍每栏8-10头，每个单元10个栏，共14个单元。
猪舍设计
产房2栋，6个单元，每个单元1.8 ×5 + 3 = 12米，栋长36米，舍宽7.8米;保育舍2栋，6个单元，每个单元1.8 ×5 + 3 = 12米，栋长36米，舍宽7.8米;种公猪、待配母猪舍一栋，16个栏，栋长3×8 =24米，单列舍宽5.5米；怀孕单体栏66个一栋，栋长0.65米×33+2.5=24米，双列舍宽7.8米；育肥猪舍7栋，每栋2个单元，每个单元长3 ×5 +1 =16米，栋长16×2 =32米，栋宽11米。
猪舍布局示意如下。
30头母猪场猪舍设计图纸4× 2900=11607× 1800=126007× 1700=119004×2800=11200育肥舍〔 8 栏〕分娩舍〔 14 栏〕保育舍〔 14 栏〕配种妊娠舍〔8 栏〕47.5 米× 9 米=427.5 平方米〔内径〕沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200混凝土 50 厚塑料寸管泡沫板 50 厚1200塑料布或油毡放保温箱地址炭渣素土夯实110050013502506001400600 250135050011001000i=5%i=5%200排沟渠始深－米坡降 5‰1500排沟渠始深— 0.40 米坡降 5‰—A 分娩舍剖面图B沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200混凝土 50 厚塑料寸管泡沫板 50 厚1200塑料布或油毡炭渣素土夯实800100020001400200010008001000 i=5%i=5%2001500排沟渠始深— 0.30 米坡降 5‰—A 保育舍剖面图〔用自由采食槽〕B沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200木抹子拉平〔打毛〕平展无积水1： 2 水泥沙浆面层20 厚200＃ 80 砼厚1200素土夯实50034001200340050010002%2001500排沟渠始深— 0.20 米坡降 5‰—A 配种妊娠舍剖面图B。
养猪场生长(育肥)舍的设计
生长猪是指10～18周龄的架子猪，育肥猪是指18周龄到出栏的大猪，因这2个阶段的生猪对环境的适应性较强，所以对生长育肥猪舍的设计可遵循简单、实用的原则。
为充分发挥栏舍的利用率，一般将生长猪舍与育肥猪舍分设。
本文来自猪场动力网。
也有少数猪场不设生长猪舍，将保育舍转来的猪，直接转入肥育舍饲养至出栏。
生长（育肥）舍的内部结构基本相同：每个栏之间的隔墙用砖块砌成，水泥光面，地面一般都为水泥地面，栏门用热镀锌管或14#圆钢制作。
沿猪舍墙边开一排粪沟，深50cm，宽70—120cm，上架水泥漏缝地板，缝隙宽 1.8～2.0cm。
（见图1、2）
小型猪场一般不设排粪沟，只在猪栏的墙底开1个长35 cm，宽10cm的排尿洞，与外墙底的排尿沟相连，干粪堆积后，每天早晚1次，由人工清出。
生长（育肥）舍的大小：按每头生长猪的活动空间不小于0.5 m2，每头育肥猪不小于0.7 m2的标准设计。
生长育肥猪栏一般采用长方形设计，这样即方便饲养员清扫，又有利于保持猪栏的清洁、干燥。
生长猪舍的大小一般为长×宽X高=5.0mx2.5 mx0.9 m；育肥猪舍的大小一般为长x宽x高=5.0 mx3.8mx0.9 m。
万头种猪场平面设计简图（打印专用）场子大门1、人工受精车间平面图：实验室住房饲料房2、产仔车间平面图（一栋两个生产车间）产仔车间26个产床住房产仔车间26个产床饲料房3、保育车间平面图（一栋两个生产车间）保育车间22个保育床住房保育车间22个保育床饲料房4、妊娠车间平面图妊娠车间40个定位栏住房妊娠车间40个定位栏饲料房5、育肥车间平面图住房20个育肥栏饲料房注：1、整个新场长188米，宽132米，设计图纸上北下南，左西右东2、人工受精、产房、妊娠舍、保育舍统一设计为长54米，室内宽7.6米（中间1.2米走廊，两边1米粪道）3、育肥车间长度设计为54米，宽度为12米，中间1.2米走廊4、猪舍排与排之间间距为8米，两栋中间间距为10米（如A栋与B栋之间距离为10米），其中有2米宽的路；与两边围墙间距为7米，中间2米的路。
5、办公区总宽为132米，总长40米，其中饲料加工车间宽12米，长35米，成纵向排列于新场西南角，办公楼宽为10米，长约35米。
办公区已经建设好了，生产区分为两半，中间是一条10米宽的路。
生产区呈菱形，计划建设的有18栋，觉得妊娠室不够用，请童叔叔给看看该怎么规划下！！。
见图：保育车间断奶及后备母猪舍B 保育车间160.80米生长育肥车间种猪展示及销售车间生长育肥车间生长育肥车间产子车间妊娠车间人工受精室及公猪舍A 保育车间生长育肥车间办公人员住宿内部生产管理人员住房、食堂生长育肥车间生长育肥车间产子车间污水处理出猪台消毒妊娠车间产子车间车库及其它用房饲料加工车间消毒房办公用房59.05米156.50米59.92米157米59.40米米151米60米办公室和饲料区都已经建设好了，就剩下生产区了！！。
猪舍设计、布局及规格说明一、按年出栏一万头商品猪，采取工厂化、全进全出管理设计。
二、猪舍规格说明如下（猪舍布局参图纸）：1、公猪舍1栋，规格：长（7米）×宽（36米）。
内部猪栏采取双列式，内设30个公猪栏。
公猪栏规格：长（2.8米）×宽（2.4米）。
中间走道为1.4米宽。
2、配种、妊娠舍：共计4栋。
规格：长（37米）×宽（7米）；内部猪栏采取双列式，每栋内设母猪定位栏120个（定位栏规格：2.1米×0.55米），2个公猪栏（2.2米×2.1米）。
中间走道为1米宽，周边走道为0.9米宽。
3、分娩舍：共计6栋。
规格：长（24米）×宽（7米）。
每栋内设产床26个（产床规格2.1米×1.7米），产床采取双列式布局。
中间走道宽1米，周边走道宽0.9米。
4、保育舍：共计6栋。
每栋规格：长（12.5米）×宽（8.5米）。
每栋内设保育栏28个。
保育栏采取4列式（保育栏规格：1.5米×1.5米）。
中间走道0.9米宽两边走道0.8米宽，两端走道1米宽。
5、育肥舍：共计16栋，其中14栋规格为：长（38米）×宽（9米）。
内部猪栏采取双列式（猪栏规格：4米×3.8米），中间走道1米宽。
2栋现已建完，内部猪栏采取单列式（规格：4.6米×3.8米）。
三、以上各类猪舍尺寸均为内部净尺寸，建猪舍时要考虑。
四、猪舍布局图各类猪舍标记说明：G：公猪舍；R：配种、妊娠舍；F：分娩舍；B：保育舍；M：育成、育肥舍。
1：洗衣房；2：消毒、更衣房；3：生产办公室；4：生产区药品、物料仓库。
50头基础母猪舍设计（一）公猪、空怀、妊娠母猪舍(见图1、2）厚塑料棚膜门2m 2.5m2.0m 1.2m 1.7×1.2坡度0.1尿沟0.4×0.25m 3.5m 1.5m图1厚塑料暖棚公猪、空怀、妊娠母猪舍侧面图（单位：米）42m3ｍ6m 30m 3m喂料过道饲槽 1.5m值值班公猪栏空怀妊娠母猪舍班 3.5m 4.5m室室运动场10ｍ图2 厚塑料暖棚公猪、空怀妊娠母猪舍平面图（单位：米）（1）公猪舍栏位：3头（1头/栏，每栏宽3.5m×长2m），设3个栏（2）空怀母猪舍栏位：50头（5头/栏，每栏长3.5m×宽3m），设10个栏（3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ（4）公猪、空怀母猪舍面积：长42m（♀30ｍ＋♂6ｍ＋值班6ｍ）×宽5m=210㎡（二）产仔舍与保育舍（见图1、2、3）0.4m 抽风机进风口0.4m前窗户后窗户0.5m2.6m1.2m 产床1.0m 1.7m1.1m2.2m 1.2m 2.2m 1.1m7.8m图1产仔舍剖面图（单位：米）38.3m3m 1ｍ17.5ｍ 1 1ｍ10.8ｍ 1ｍ 3ｍ贮锅 1.1m料保育7个产床6套炉 2.2m房喂料通道 1.2m 7.8m值舍栏7个产床6套值 2.2m班班 1.1m图2 产仔舍平面图（单位：米）（1）产仔舍：设12个床（长12.8m×宽7.8ｍ）（2）保育舍：设14个栏（长19.5ｍ×宽7.8ｍ）每栏长2.5m×宽3.5m（3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ（4）面积：长38.3m×宽7.8m=298.74㎡0.4m 抽风机进风口0.4m前窗户后窗户0.5m2.6m1.2m1.0m 保育栏 1.7m1.1m2.2m 1.2m 2.2m 1.1m7.8m图3保育舍剖面图（每栏长2.5m×宽3.5m）（三）生长育肥舍（见图1、2、3）51ｍ3ｍ 45ｍ 3ｍ喂料通道 1.5ｍ自动落料槽值值班育肥栏15个班 3.5ｍ5ｍ室室排尿沟图1 生长育肥猪舍（2栋）（1）生长育肥舍：设2栋，每栋15个栏（每栏长3m×宽3.5ｍ）（2）值班室：设2个（每个长3ｍ×宽3.3ｍ）（3）面积：长51m×宽5m×2=510㎡（四）猪场布局北57ｍ2ｍ51ｍ4ｍ育肥舍出育肥舍送77.8ｍ粪产房与保育舍料道公猪、空怀、妊娠舍道48㎡48㎡32㎡162ｍ饲料库兽医宿舍18ｍ装猪66.2ｍ饲料地说明：（一）每户为1个单元，总占地面积：9234㎡.（二）技术要求1、凡以上房舍尺寸均为内经（使用面积）2、进猪场大门口应设消毒池（长2m×宽1.5），并配备更衣柜、紫外线灯、水鞋、工作服3、生产区内设有净道（送料、上班人行）和污道（运粪，出猪），并要求硬化4、各舍内地面均为水泥地面，产仔舍使用产床上饲养，保育舍在网栏上饲养。
存栏200头猪的育肥猪舍设计要点及图示
一、设计原则：造价低，使用方便；舍内地面不积水、不打滑，墙壁光滑易于清洗消毒；猪舍屋顶最好有保温层，冬暖夏凉，易于环境控制。
二、设计规模：存栏猪200头，整栋猪舍实行全进全出。
三、饲养方式：每栏10头小群饲养，仔猪进舍后训练定点排粪；设料槽喂料，自由采食；自动饮水器饮水。
每个栏内靠走廊一边设料槽，靠污水沟处装饮水乳头（至少分开安装2个以上饮水乳头）。
四、清粪方式：训练其定点排粪，每天定时清粪，用车推至贮粪池发酵处理。
尿及污水流入污水沟，污水沟在每栋舍的一端设沉淀池，上清液流入猪场总排污管道汇至沼气池和污水池，经严氧、好氧处理后，还园利用。
370
450
450
370 2500
育肥舍平面布置图
（25.5m×10.27m=262m2，共20栏）
+2.50
200
1200
1000
200
毛石基础900
宽500 深900
—1.10
育肥舍剖面图。

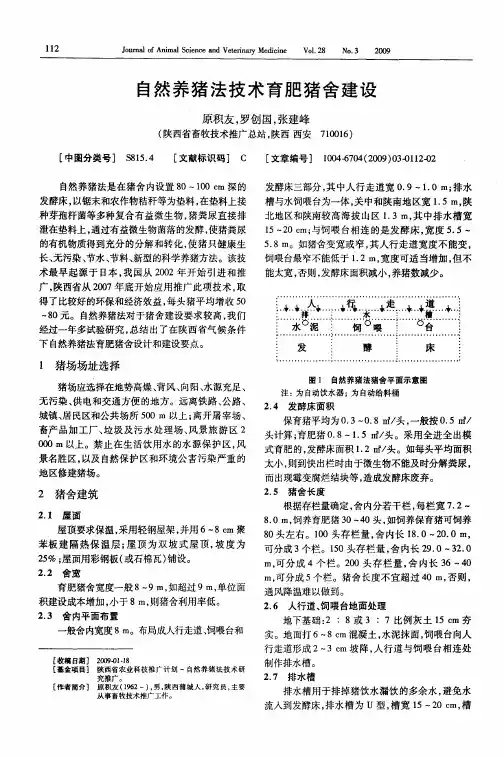

自然养猪法育肥猪舍设计图
育肥猪舍图纸、设计图：单列式自然养猪法育肥猪舍比较合适，保证阳光充足，猪只活动区域大。
一般为减少猪舍成本，除发酵床外，育肥猪舍也可采用塑料大棚式的结构。
也可对现有猪舍进行改造，只要符合夏天通风降温、冬天保温除湿条件即可。
注：在育肥猪舍或保育舍中，图中预留一米的水泥地面，也可以不做这个水泥地面，在北方则可以不必预留这部分水泥地面，母猪舍和种公猪舍则必须有水泥地面以锻炼蹄角。
注：效果图中的尺寸不一定要按图中的来，可以根据实际情况进行调整，预留硬质水泥地面的宽度一般为0.8～1.3米左右，效果图中为1米，建议为1米左右即可，主要适用于南方酷热天气初建的发酵床加上停电等没有风扇的情况下使用，北方可以不必预留这部分水泥地面。
发酵床生态垫料养猪法，要求猪舍所在地的地面渗透性比较好，也就是地势比较高的地方，地下水位低的地方都可以，南方地下水位高，则适应于做成地上式或半地上式的垫料层。
如下图，图中黑色为垫料部分。
气温逐渐回升，有些打算今年投入养猪的朋友要着手建猪场了，今天开始我们推出猪场建设系列文章，首先是发酵床养猪猪舍设计建造。
当前发酵床养猪的现有基本饲养模式是在舍内设置80～100厘米的地下或地上式垫料坑，填充锯末或秸秆等农副产品垫料，利用微生物制剂对垫料进行发酵，形成有益菌繁殖的小环境，抑制和分解有害菌，包括细菌和病毒；猪粪尿直接排放在垫料上，实现粪污零排放。
发酵床养猪猪舍设计图
粪尿加速了垫料微生物的发酵，产生热量，保证猪只能正常越冬；恢复了猪只的拱食习性，采食发酵产生的菌体蛋白，成为猪只的补充料；垫料较长时间（一般2-3年）根据需要清理一次，成为高档有机肥料；整个饲养过程对外达到零排放、无臭味、无污染。
猪舍建筑是一门深奥的科学，需要不断的总结完善。
对于生态养猪的猪舍建筑，需要结合传统猪舍设计的优秀成果，但同时不要用传统思维模式来限制我们的设计思路，需要用创造性的思维去指导和不断创新猪舍设计。
图发酵床养猪猪舍设计图
一、发酵床猪舍设计的基本理念
科学的生态自然养猪猪舍是尽最大可能利用自然资源，如阳光、空气、气流、风向等免费自然元素，尽可能少地使用如水、电、煤等现代能源或物质；尽可能大地利用生物性、物理性转化，尽可能少地使用化学性转化。
二、发酵床猪舍设计的指导思想
一是有利于发挥作用、节约劳力、提高效率。
二是有利于节省占地面积，控制猪只适度密度。
三是有利于各类猪只生长发育，尽量改善舍内的气候环境。
四是控制适宜的建筑成本。
三、发酵床猪舍设计的基本原则
生态自然养猪猪舍设计，也需要事先考虑如下原则，这些原则都需要生产体制和栏圈来予以保证:一是“零”混群原则。
不允许不同来源的猪只混群，这就需要考虑隔离舍的准备。
二是最佳存栏原则。
始终保持栏圈的利用，这就需要均衡生产体系的确定。
三是按同龄猪分群原则：不同阶段的猪只不能在一起，这是全出全进的体系基础
四、舍内外环境对发酵床猪舍设计的要求
猪舍的环境，主要指温度、湿度、气体、光照以及其他一些影响环境的卫生条件等，是影响猪只生长发育的重要因素。
猪的集体与环境之间，随时都在进行着物质与能量的交换，在正常环境下，猪体能与环境保持平衡，形成良性循环，可以促使猪只发挥其生长潜力。
因此，为保证猪群正常的生活与生产，必须人为地创造一个适合猪生理需要的气候条件。
生态自然养猪建筑设计同传统集约化猪场场址无多大差异，比传统猪舍更趋灵活，主要应综合考虑分析地理位置、地势与地形、土质水、电以及占地面积等问题。
五、发酵床猪舍总体布局的原则
1、利于生产：猪场的总体布局首先满足生产工艺流程的要求，按照生产过程的顺序性和连续性来规划和不知建筑物，有利于生产，便于科学管理，从而提高劳动生产率。
2、利于防疫：规模猪场猪群规模大，饲养密度高。
要保证正常的生产，必须将卫生防疫工作提高到首要位置。
一方面在整体布局上应着重考虑猪场的性质、猪只本身的抵抗能力、地形条件、主导风向等几个方面，合理不知建筑物，满足其防疫距离的要求；另一方面当然还要采取一些行之有效的防疫措施。
自然养猪法应尽量多地利用生物性、物理性措施来改善防疫环境。
3、利于运输：猪场日常的饲料、猪及生产和生活用品的运输任务非常繁忙，在建筑物和道路布局上应考虑生产流程的内部联系和对外联系的连续性，尽量使运输路线方便、简洁、不重复、不迂回。
4、利于生活管理：猪场在总体布局上应使生产区和生活区做到既分隔又联系，位置要适中，环境要相对安静。
要为职工创造一个舒适的工作环境，同时又便于生活、管理。
编辑点评
发酵床养猪模式有利有弊，端看你追求什么，是为减少劳动力投入？还是力求减少猪病发生？如果是前者，发酵床养猪达不到你的要求，因为它并非“懒汉养猪”，如果是后者，它确实起到了一定效果。
标准猪舍设计图纸1
标准猪舍设计图纸2
标准猪舍设计图纸3
标准猪舍设计图纸4
标准猪舍设计图纸5
标准猪舍设计图纸6
标准猪舍设计图纸7
标准猪舍设计图纸8
标准猪舍设计图纸9
标准猪舍设计图纸10。
